汽油发电机的工作原理
汽油发电机是一种常见的发电设备，它通过燃烧汽油来产生能量，进而驱动发电机输出电力。下面将详细介绍汽油发电机的工作原理。
1. 燃油供给系统
汽油发电机的燃油供给系统主要由燃油箱、燃油泵、燃料滤清器和燃油喷射器等组成。燃油首先存储在燃油箱中，燃油泵通过正负压力系统将汽油抽到燃油滤清器，过滤掉杂质后，再被喷射器喷入发动机燃烧室。
2. 点火系统
汽油发电机的点火系统主要由点火塞、高压线圈和脉冲发生器等组成。点火系统的作用是将燃料与空气混合后的气体点燃，从而产生爆炸驱动活塞工作。脉冲发生器接收到发电机转子信号，将其转化为脉冲信号输送给高压线圈，高压线圈产生高压电流，点燃点火塞，引发燃烧。
3. 混合系统
汽油发电机的混合系统主要由空气滤清器、进气道、节气门和喷油系统等组成。空气滤清器可以过滤空气中的灰尘和杂质，将干净的空气输送到进气道。通过节气门控制空气的流量，并与燃油喷射器配合将燃油喷入进气道，并在进气道内与空气混合。
4. 机械传动系统
汽油发电机的机械传动系统主要由曲轴、连杆、飞轮和发电机转子等组成。机械传动系统的作用是将活塞的往复运动转化为旋转运动，从而带动发电机转子旋转，产生电能。曲轴连接着活塞和连杆，当活塞上升时，连杆将运动能量传递给曲轴，曲轴带动飞轮和发电机转子一起旋转。 5. 发电系统
汽油发电机的发电系统主要由发电机转子、定子和电路组成。发电机转子通过机械传动系统带动旋转，定子上的线圈与转子之间的磁场感应产生交流电。交流电经过整流装置转化为直流电，通过电路输出给外部负载，为电器设备供电。
6. 散热系统
汽油发电机工作时，会产生大量热量，为了保证发电机正常工作，需要有散热系统进行散热。散热系统主要由散热片、散热风扇和散热管路组成。散热风扇通过吹散热风，散热片通过增大表面积来提高散热效果，散热管路通过循环导热剂进行散热。
汽油发电机通过以上几个系统的协同工作，实现了将燃料能量转化为电能的过程。它具有结构简单、操作方便、启动快捷、输出稳定等优点，被广泛应用于家庭、商业、工业等领域。此外，在设计和使用过程中，还需要注意安全性和环保性等问题，以确保汽油发电机的正常运行和对环境的友好性。
《发动机电控技术》试卷一
学号：________ 姓名：__________ 班级：_________ 分数：__________
一、填空（每空 1分，共20分）
1、电控燃油喷射系统可分为 和闭环两种控制方式。桑塔纳时代超人采用的是________控制方式。
2、电控燃油喷射主要包括________ 、________ 燃油停供及燃油泵的控制。
3、电控点火装置闭环控制方式通过________ 进行反馈控制，其点火时刻的控制精度比开环高。
4、点火装置的控制主要包括________ 、________ 及________ 三个方面。
5、发动机电控系统主要由________ 、________ 、________执行器等组成。
6、电控燃油喷射系统一般由三个子系统组成，即________ 、________ 和________
。
7、叶片式空气流量计中有 ________开关及进气温度传感器，当发动机起动时该开关 。
8、怠速空气调整器包括 ________与 ________两类。
9、根据测量原理不同，空气流量计有________ 、________ 、 ________及热膜式几种类型。
二、选择题（ 3分×10=30分）
1、长安微型面包车发动机空气流量的测量方式为 [ ]
A、D型EFI系统 B、L型EFI系统 C、LH型EFI系统 D、单点喷射系统
2、桑塔纳2000GSi发动机空气流量计为 [ ]
A、进行歧管绝对压力传感器 B、叶片式 C、卡门旋涡式 D、热膜式
3、下列哪一个零件能够调节燃油系统的供油压力 [ ]
A、燃油脉动阻尼器 B、过滤器 C、喷油嘴 D、燃油压力调节器
4、下列哪一个传感器能向ECU输入爆震信号 [ ]
A、氧传感器 B、缸序判别传感器 C、爆震传感器 D、大气压力传感器
5、向ECU输入空燃比的反馈信号，进行喷油量的闭环控制的传感器是 [ ]

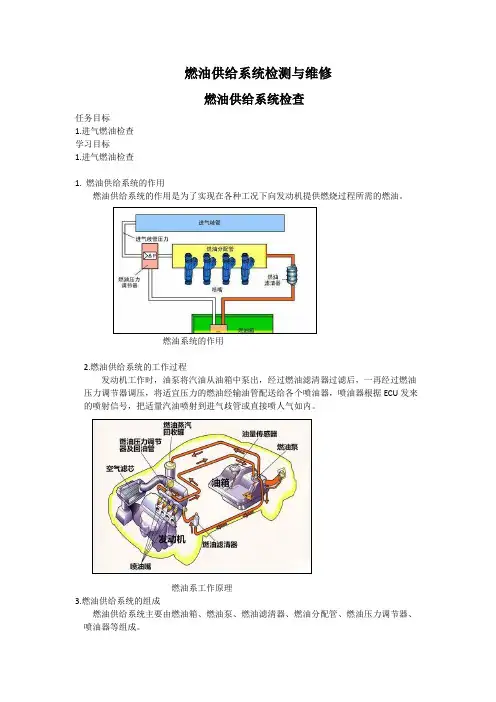

燃油供给系统检测与维修
燃油供给系统检查
任务目标
1.进气燃油检查
学习目标
1.进气燃油检查
1. 燃油供给系统的作用
燃油供给系统的作用是为了实现在各种工况下向发动机提供燃烧过程所需的燃油。
燃油系统的作用
2.燃油供给系统的工作过程
发动机工作时，油泵将汽油从油箱中泵出，经过燃油滤清器过滤后，一再经过燃油压力调节器调压，将适宜压力的燃油经输油管配送给各个喷油器，喷油器根据ECU发来的喷射信号，把适量汽油喷射到进气歧管或直接喷人气如内。
燃油系工作原理
3.燃油供给系统的组成
燃油供给系统主要由燃油箱、燃油泵、燃油滤清器、燃油分配管、燃油压力调节器、喷油器等组成。 1）燃油箱
燃油箱的作用是储存燃油，还起着散热、分离油液中的气泡、沉淀杂质等作用
燃油箱
根据各种标准，燃油箱必须防腐蚀并在承受两倍的正常工作压力的条件下不得泄露。在汽车转弯、倾斜和路面颠簸的情况下燃油不得溢出。
在汽车发生意外造成的燃油箱从车体中移开不能让燃油点燃。
2）燃油泵
燃油泵的作用是把燃油从燃油箱中吸出、加压后输送到供油管中，并通过喷油器供给发动机， 和燃油压力调节器配合建立一定的燃油压力。
目前燃油泵普遍安装在燃油箱内，它和油位传感器、支架等集成在一起组成燃油泵总成。
电动燃油泵
燃油泵总成
3）燃油滤清器
燃油滤清器的作用是把含在燃油中的杂物除去，防止燃油系统堵塞(特别是喷油嘴)，减少机械磨损，确保发动机稳定运行，提高可靠性。燃油泵一般安装在燃油泵下游。
图5-6燃油滤清器
4）燃油分配管
燃油分配管的作用是把燃油均匀地分配到各}喷油器，所以喷油器安装在燃油分配管上。
燃油分配管
简述燃油供给系统的工作原理
燃油供给系统是指将燃油从燃油箱输送到发动机燃烧室的系统，其工作原理如下：
1. 燃油泵：燃油泵负责从燃油箱中抽取燃油，并将其加压输送到发动机。燃油泵通常由电动泵或机械泵驱动。
2. 燃油滤清器：燃油滤清器位于燃油泵和发动机之间，用于过滤燃油中的杂质和颗粒物，以保护发动机不受污染。
3. 燃油喷嘴：燃油喷嘴位于发动机燃烧室，其作用是将燃油喷射到气缸内，与空气混合后进行燃烧。
4. 燃油压力调节器：燃油压力调节器用于调节燃油供给系统的压力，以确保恒定的供给压力。
5. 回油管路：回油管路用于将未燃烧的燃油和燃烧产生的废气回送到燃油箱中，以便重新循环使用。
整个燃油供给系统的工作流程如下：燃油泵从燃油箱中抽取燃油，通过燃油滤清器过滤后加压，然后经过燃油压力调节器调节压力，通过燃油喷嘴喷射到发动机燃烧室内与空气混合，进行燃烧。燃烧产生的废气和未燃烧的燃油通过回油管路回送到燃油箱中，以便下次循环使用。整个过程中，燃油供给系统需要保持恒定的燃油压力和供给量，以确保发动机的正常运行。
