汽车燃油供给系统原理汽车燃油供给系统是指将燃油从燃油箱送至发动机燃烧室的系统。
它是汽车正常运行的关键之一。
本文将详细介绍汽车燃油供给系统的原理。
一、燃油供给系统的组成部分汽车燃油供给系统主要由燃油箱、燃油泵、燃油滤清器、燃油喷射器（或化油器）、燃油泄压装置和燃油供给管路等组成。
下面将对每个组件进行详细介绍。
1. 燃油箱燃油箱是用于存储汽车燃油的容器，通常位于车辆的底部，可以利用车辆的动力将燃油从燃油箱送至燃油供给系统其他部件。
2. 燃油泵燃油泵是负责从燃油箱向燃油供给系统提供压力的设备。
它能够将燃油从燃油箱抽取并通过燃油供给管路输送至发动机。
3. 燃油滤清器燃油滤清器用于过滤燃油中的杂质和污染物，确保燃油的纯净度。
它通常位于燃油泵和燃油喷射器之间，避免污染物进入喷嘴。
4. 燃油喷射器（或化油器）燃油喷射器是用于将燃油喷射到发动机燃烧室中的设备。
它能够根据发动机运行状况和负荷情况调整进气量和喷油量，以实现最佳的燃烧效果。
5. 燃油泄压装置燃油泄压装置用于调节燃油供给系统中的压力，以确保燃油在不同工况下的稳定供给。
6. 燃油供给管路燃油供给管路是将燃油从燃油泵输送至发动机燃烧室的管道系统。
它需要具备良好的密封性和耐高压、耐腐蚀的特性。
二、燃油供给系统工作原理燃油供给系统的工作原理主要可以分为燃油供给、喷油和燃烧三个步骤，下面将逐一介绍。
1. 燃油供给当发动机启动时，燃油泵开始工作，从燃油箱中抽取燃油，并通过燃油滤清器过滤后，通过燃油供给管路输送至燃油喷射器（或化油器）。
燃油泄压装置会根据需要调节供给系统中的燃油压力，以保证燃油供给的稳定性。
2. 喷油在喷油阶段，燃油喷射器（或化油器）会根据发动机的工况和负荷情况，通过控制燃油供给量和喷射时间，将燃油以合适的形式喷射到发动机燃烧室中。
喷油量的控制需要借助汽车电子控制单元（ECU）等设备进行实现。
3. 燃烧在喷油后，燃油会与进入燃烧室的空气混合，然后在火花塞产生的火花的作用下燃烧。
燃油供给系统主要部件的结构与工作原理的心得体会汽车燃油系统由哪些零部件组成；汽油箱、燃油泵、油量感应器、汽油管、燃油滤清、燃油压力调节器、燃油油轨，喷油嘴、碳罐、组成一起的，统称燃油系统。
一燃油箱(汽油箱)→储存燃油用。
燃油泵(电动汽油泵)汽油泵的作用是将汽油从油箱中吸出，并经管路和汽油滤清器压送到油轨经过喷油嘴雾化最后到达燃烧室。
正是由于有了汽油泵，汽油箱才能安放到远离发动机的汽车尾部，并低于发动机。
汽油喷射式发动机用的电动汽油泵的主要安装型式有装在供油管路中或汽油箱中两种。
前者布置范围较大，不需要专门设计汽油箱，安装拆卸方便。
但油泵吸油段长，易产生气阻，工作噪音也较大，此外要求油泵绝对不能泄露，目前的新型车辆上已较少使用这种型式。
后者燃油管路简单，噪音低，多燃油泄漏要求不高，是当前主要趋势。
在工作时，汽油泵的流量除提供发动机运转所需的消耗外，还应保证有足够的回油流量，以保证燃油系统的压力稳定和足够的冷却。
二、油量感应器各种车辆油箱油位检测，利用铁氧体磁铁产生的磁场控制干簧管触点通断的原理，将被测液位的变化转换成电信号输出与二次仪表相连接，从而检测出液位高度。
三、汽油管→输送汽油的作用。
燃油滤清器汽油滤清器的滤芯多采用滤纸，也有使用尼龙布、高分子材料的汽油滤清器主要功能是滤除汽油中的杂质。
如果汽油滤清器过脏或堵塞。
线式滤纸汽油滤清器：汽油滤清器在此类汽油滤清器内部，折叠的滤纸和塑料或金属滤器的两端连接，污油进入后，由滤清器外壁经过层层滤纸过滤后到达中心，洁净的燃油流出。
汽油滤清器主要功能是滤除汽油中的杂质。
如果汽油滤清器过脏或堵塞，主要表现为：加油门时，动力起来较慢，或起不来，汽车启动困难，有时候要打火2－5次才能打着。
多数发动机上装的都是一次性不可拆洗式的纸质滤芯汽油滤清器，更换周期一般为10000公里，如果你加的汽油杂质少，15000－20000公里更换一个也问题不大。
滤清器有进出油口箭头标记，更换时切勿装反。
汽车燃油供给系统原理随着现代社会的发展，汽车已经成为人们日常生活中不可或缺的交通工具。
而汽车的正常运行离不开燃油供给系统的支持。
本文将详细介绍汽车燃油供给系统的原理，以及系统中各个组成部分的作用和相互配合方式。
一、汽车燃油供给系统的组成汽车燃油供给系统由多个组成部分组成，包括燃油箱、燃油泵、燃油滤清器、燃油喷射器（或化油器）、进气歧管等。
1. 燃油箱：燃油箱是用于贮存汽车燃油的地方。
它通常位于汽车的后部底部，并且具有一定的密封性，以防止燃油泄漏。
2. 燃油泵：燃油泵是将燃油从燃油箱抽取并送往发动机的装置。
它可以通过使用电力或机械力来产生抽取和输送压力。
3. 燃油滤清器：燃油滤清器位于燃油泵和燃油喷射器之间，主要用于过滤燃油中的杂质和污染物，以确保只有清洁的燃油进入发动机燃烧，从而保护发动机的正常工作。
4. 燃油喷射器（或化油器）：燃油喷射器是用于将燃油以适当的喷雾形式喷入发动机燃烧室的部件，从而实现燃料的燃烧。
近年来，大部分汽车已经采用了燃油喷射器替代了传统的化油器。
5. 进气歧管：进气歧管是将空气引入发动机燃烧室的管道系统。
在燃烧室中，空气与燃油混合，进行燃烧过程。
二、汽车燃油供给系统的工作原理汽车燃油供给系统的工作原理可以分为以下几个步骤：1. 燃油储存：燃油首先被储存在燃油箱中。
燃油箱具有一定的密封性，以及防止燃油泄漏和蒸发的功能。
2. 燃油泵供给：汽车发动机工作时，燃油泵开始工作，将燃油从燃油箱中抽取，并通过燃油管路输送到发动机处。
3. 燃油过滤：燃油通过燃油滤清器，其中的杂质和污染物被过滤掉，以确保燃油的清洁度。
4. 燃油喷射（或化油）：经过过滤的燃油进入燃油喷射器（或化油器），喷射器根据发动机的工况和需要，将燃油以适当的喷雾形态喷入发动机燃烧室。
5. 燃烧过程：燃油与空气在燃烧室中混合，并在适当时间点被点火，进行燃烧。
燃烧释放的能量推动发动机的工作，驱动汽车运行。
总之，汽车燃油供给系统通过燃油储存、燃油泵供给、燃油过滤、燃油喷射（或化油）、燃烧过程等步骤，确保燃油正常供给，并实现燃料的燃烧过程。
简述燃油供给系统的作用及工作原理燃油供给系统是一种用于汽车发动机的重要系统，其作用是向发动机提供燃料，以满足发动机的运转需求。
它的工作原理是通过一系列的组件和装置来控制燃油的流动和喷射，确保燃料在适当的时间、适量地进入发动机燃烧室，从而实现燃料的燃烧和能量的释放。
燃油供给系统主要由燃油箱、燃油泵、燃油滤清器、燃油喷射器等组成。
燃油箱是存放燃料的地方，通常位于汽车底部，通过管道与燃油泵相连。
燃油泵的作用是将燃料从燃油箱中抽取出来，并提供足够的压力将燃料送往发动机。
燃油滤清器的作用是过滤燃料中的杂质和污染物，保护发动机的运行。
燃油喷射器是将燃料喷射到发动机燃烧室中的装置，它的喷射方式和喷射时间都受到电子控制单元（ECU）的控制。
燃油供给系统的工作过程可以简单地描述为以下几个步骤：首先，当驾驶员启动车辆时，燃油泵开始工作，将燃料从燃油箱中抽取出来。
燃油经过燃油滤清器进行过滤，去除其中的杂质和污染物。
然后，燃料进入高压燃油泵，高压燃油泵将燃料加压，使其达到足够的压力，以满足燃油喷射器的工作需求。
接下来，燃料进入燃料喷射器，燃料喷射器根据ECU发送的信号，控制喷射时间和喷射量。
当ECU接收到传感器的信号时，它会根据发动机的工作状态和负载要求确定喷射时间和喷射量。
然后，燃料喷射器将燃料以高压喷射到发动机燃烧室中，与空气混合后，通过火花塞的点火将燃料燃烧，产生能量。
燃油供给系统的作用是保证发动机正常工作和高效燃烧。
它的工作原理是通过控制燃料的流动和喷射，使燃料在适当的时间、适量地进入发动机燃烧室。
这样可以确保发动机正常运转，提高燃烧效率，减少废气排放和能源浪费。
燃油供给系统在汽车发动机中起着至关重要的作用。
它通过一系列的组件和装置，控制燃料的流动和喷射，确保燃料在适当的时间、适量地进入发动机燃烧室，从而实现燃料的燃烧和能量的释放。
燃油供给系统的工作原理是通过燃油泵、燃油滤清器和燃油喷射器等组件的协调工作，以及ECU的控制，实现燃料的供给和喷射。

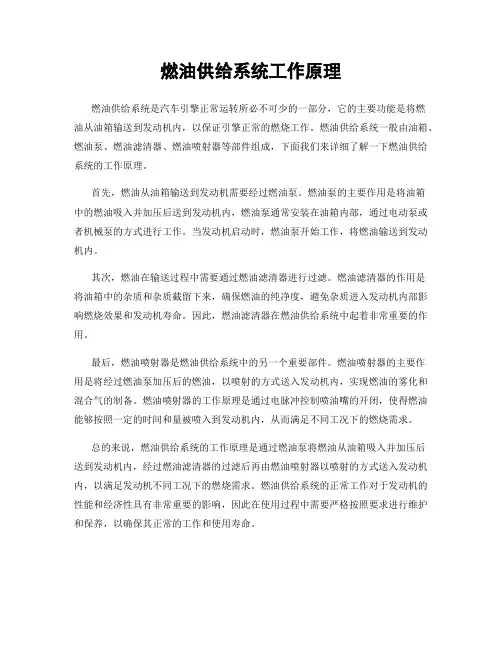

燃油供给系统工作原理
燃油供给系统是汽车引擎正常运转所必不可少的一部分，它的主要功能是将燃
油从油箱输送到发动机内，以保证引擎正常的燃烧工作。
燃油供给系统一般由油箱、燃油泵、燃油滤清器、燃油喷射器等部件组成，下面我们来详细了解一下燃油供给系统的工作原理。
首先，燃油从油箱输送到发动机需要经过燃油泵。
燃油泵的主要作用是将油箱
中的燃油吸入并加压后送到发动机内，燃油泵通常安装在油箱内部，通过电动泵或者机械泵的方式进行工作。
当发动机启动时，燃油泵开始工作，将燃油输送到发动机内。
其次，燃油在输送过程中需要通过燃油滤清器进行过滤。
燃油滤清器的作用是
将油箱中的杂质和杂质截留下来，确保燃油的纯净度，避免杂质进入发动机内部影响燃烧效果和发动机寿命。
因此，燃油滤清器在燃油供给系统中起着非常重要的作用。
最后，燃油喷射器是燃油供给系统中的另一个重要部件。
燃油喷射器的主要作
用是将经过燃油泵加压后的燃油，以喷射的方式送入发动机内，实现燃油的雾化和混合气的制备。
燃油喷射器的工作原理是通过电脉冲控制喷油嘴的开闭，使得燃油能够按照一定的时间和量被喷入到发动机内，从而满足不同工况下的燃烧需求。
总的来说，燃油供给系统的工作原理是通过燃油泵将燃油从油箱吸入并加压后
送到发动机内，经过燃油滤清器的过滤后再由燃油喷射器以喷射的方式送入发动机内，以满足发动机不同工况下的燃烧需求。
燃油供给系统的正常工作对于发动机的性能和经济性具有非常重要的影响，因此在使用过程中需要严格按照要求进行维护和保养，以确保其正常的工作和使用寿命。
燃油供给系目录第一章柴油机燃油供给系的功用和组成第二章喷油泵和喷油器第三章燃油供给系辅助装置第四章供油管路系统第五章供油操纵系统第一章柴油机燃油供给系的功用和组成一、柴油机燃油供给系的功用供给系是柴油机的重要组成部分，它对整机的动力性、经济型、可靠性、耐久性都有较大影响。
柴油机供给系的主要功用是：储存、滤清、和输送燃料，根据柴油机各种工况要求，将适量燃油以适当的供油提前角和喷雾状态，适时喷人燃烧室，与旋流状进入缸内的空气形成混合气后燃烧，满足内燃机功率、扭矩、转速、油耗、噪声、排放以及起动和怠速等方面的要求。
二、柴油机燃油供给系的组成燃料供给系一般由燃油供给装置、混合气的形成装置、空气供给装置和进排气装置组成。
燃油供给装置：柴油箱、输油泵、喷油泵、高压油管、柴油滤清器、低压油管及回油管等。
混合气形成装置：喷油器、燃烧室等。
空气供给装置：空气滤清器、中冷器、增压器。
进排气装置：进排气管道、预热装置、消音器等第二章喷油泵和喷油器一、喷油泵的功用喷油泵的功用是根据内燃机的不同工况，定时、定量地向喷油器输送高压燃油。
多缸内燃机的喷油泵应满足下列要求：供油顺序与内燃机的工作顺序相对应；供油间隔角度偏差不大-0.5°~+0.5°；各缸供油量均匀一致，不均匀度在额定工况下不大于3~4%；供油及时、停油干脆。
二、喷油泵的结构喷油泵的结构形式很多，车用喷油泵按其结构和工作大体可分为：分配式、柱塞式、喷油泵油式和PT式等。
三、喷油泵的作用将喷油泵的高压油以一定的压力、速度和喷射锥度，均匀成雾状喷入燃烧室，并适当地分布在燃烧室中，以利于混合气的形成和燃烧。
四、喷油器的分类喷油器按其内腔与燃烧室相通的方式可分为开式和闭式两种。
开式喷油器：开式喷油器的高压油路通过喷油器直接与燃烧室相通，中间没有针阀隔断，当喷油泵供油压力超过气缸压力时，即将燃油喷入燃烧室。
开式喷油器只适用于喷油器。
闭式喷油器：闭式喷油器是由一个针阀将高压油路与喷油器隔开，当供油压力达到一定值时，开启针阀将燃油喷入燃烧室。
发动机的燃油供给系统发动机是现代交通工具中的重要组成部分，而燃油供给系统则是发动机正常运转所必需的关键系统之一。
燃油供给系统的作用是为发动机提供适量、稳定的燃油，确保发动机顺利运转。
本文将对发动机的燃油供给系统进行详细介绍。
一、燃油供给系统的组成与原理燃油供给系统主要由燃油箱、燃油泵、燃油滤清器、喷油器等部件组成。
其工作原理是将燃油从燃油箱中经过泵抽提、滤清后，通过喷油器喷入发动机燃烧室，与空气混合后着火燃烧，从而产生动力。
1. 燃油箱燃油箱是存储汽车燃油的容器，通常位于车辆后部，其容积可以根据车辆使用需求的大小而有所差异。
燃油箱通常由金属或塑料制成，内部设有油位传感器，用于检测燃油的余量，并通过油表显示给驾驶员。
2. 燃油泵燃油泵是燃油供给系统中的关键部件，主要负责将燃油从燃油箱中抽取，并提供足够的压力将燃油送至喷油器。
燃油泵通常由电动泵或机械泵构成，其中电动泵通过电动机驱动，而机械泵则通过传动系统与发动机相连，随发动机的旋转而工作。
3. 燃油滤清器燃油滤清器用于过滤燃油中的杂质和污染物，以保护喷油器免受损坏。
燃油滤清器通常采用纸质滤芯或金属网过滤器，能够有效去除燃油中的颗粒物和水分。
4. 喷油器喷油器是燃油供给系统中的重要组成部分，其作用是将燃油以雾化的形式喷入发动机燃烧室，与空气混合后燃烧。
喷油器通常由电喷油器或机械喷油器组成，其工作原理是通过控制喷油器的开启和关闭时间，以及喷油量的多少，实现燃油的精确供给。
二、燃油供给系统的工作过程燃油供给系统的工作过程通常可以分为加油、供油、喷油三个阶段。
首先是加油阶段，当车辆需要加油时，驾驶员将燃油加入燃油箱，并通过加油口进行注入。
燃油加入后，油位传感器将燃油箱内燃油的信息发送给油表，驾驶员可以通过油表了解到车辆燃油的余量。
接下来是供油阶段，当发动机工作时，燃油泵开始工作，将燃油从燃油箱中抽取，并将燃油送至燃油滤清器。
经过滤清后的燃油继续通过燃油泵的压力将燃油送至喷油器。

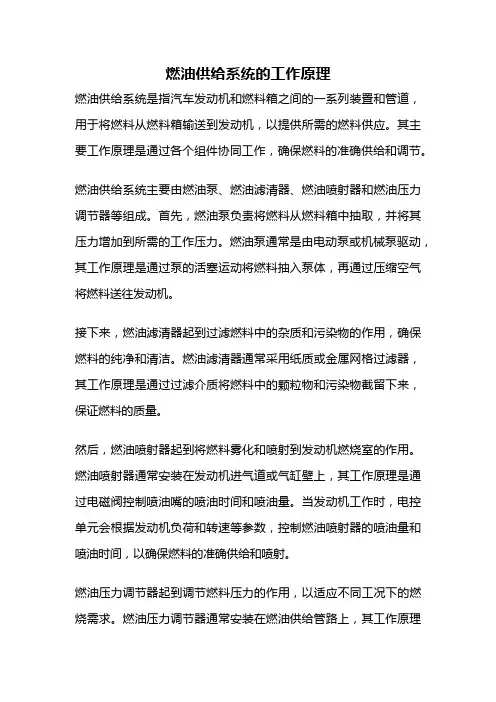

燃油供给系统的工作原理燃油供给系统是指汽车发动机和燃料箱之间的一系列装置和管道，用于将燃料从燃料箱输送到发动机，以提供所需的燃料供应。
其主要工作原理是通过各个组件协同工作，确保燃料的准确供给和调节。
燃油供给系统主要由燃油泵、燃油滤清器、燃油喷射器和燃油压力调节器等组成。
首先，燃油泵负责将燃料从燃料箱中抽取，并将其压力增加到所需的工作压力。
燃油泵通常是由电动泵或机械泵驱动，其工作原理是通过泵的活塞运动将燃料抽入泵体，再通过压缩空气将燃料送往发动机。
接下来，燃油滤清器起到过滤燃料中的杂质和污染物的作用，确保燃料的纯净和清洁。
燃油滤清器通常采用纸质或金属网格过滤器，其工作原理是通过过滤介质将燃料中的颗粒物和污染物截留下来，保证燃料的质量。
然后，燃油喷射器起到将燃料雾化和喷射到发动机燃烧室的作用。
燃油喷射器通常安装在发动机进气道或气缸壁上，其工作原理是通过电磁阀控制喷油嘴的喷油时间和喷油量。
当发动机工作时，电控单元会根据发动机负荷和转速等参数，控制燃油喷射器的喷油量和喷油时间，以确保燃料的准确供给和喷射。
燃油压力调节器起到调节燃料压力的作用，以适应不同工况下的燃烧需求。
燃油压力调节器通常安装在燃油供给管路上，其工作原理是通过调节压力调节阀的开启度，控制燃油泵的出口压力。
当发动机负荷增加时，燃油压力调节器会自动调节燃油泵的压力，以满足发动机的燃烧需求。
总结起来，燃油供给系统的工作原理是通过燃油泵、燃油滤清器、燃油喷射器和燃油压力调节器等组件的协同工作，将燃料从燃料箱输送到发动机，并确保燃料的准确供给和调节。
这一系统的正常工作对于发动机的性能和燃油经济性至关重要。
因此，定期检查和维护燃油供给系统，保证其正常工作，是确保汽车正常运行的重要措施之一。
发动机的燃油供给系统解析发动机是汽车的心脏，而燃油则是发动机的血液。
燃油供给系统扮演着将燃油输送到发动机内部并确保正常燃烧的关键角色。
在本文中，我们将对发动机的燃油供给系统进行深入解析，包括其重要组成部分以及其工作原理。
一、燃油供给系统的组成部分1. 燃油箱：燃油箱是存储汽车燃油的地方，通常位于车辆底盘的后部。
燃油箱内部还配备了一个油位传感器，可以告知驾驶者燃油储量的情况。
2. 燃油泵：燃油泵主要负责将燃油从燃油箱抽送到发动机内部。
它通常位于燃油箱内，并通过电力或机械方式工作。
燃油泵还会根据发动机的负荷情况进行燃油供应的调节，以确保恰到好处的燃油供给。
3. 燃油滤清器：燃油滤清器旨在过滤燃油中的杂质和颗粒物，以防止它们进入发动机并造成损害。
燃油滤清器通常位于燃油泵和燃油喷射器之间，确保只有洁净的燃油进入发动机。
4. 燃油喷射器：燃油喷射器是将燃油喷射到发动机内部的设备。
它的主要功能是将燃油以雾化的形式喷射到发动机进气道或燃烧室中，以实现高效的燃烧。
现代汽车通常采用电喷技术，其中电子控制单元（ECU）会根据各种传感器的反馈调节喷油量和喷射时机。
二、燃油供给系统的工作原理当驾驶者启动汽车时，燃油泵开始运转，将燃油从燃油箱抽送到发动机内部。
在抵达发动机之前，燃油经过燃油滤清器进行过滤，以确保燃油的纯净度。
然后，燃油进入燃油喷射器，此时ECU会根据发动机的工作状态计算喷油量和喷油时机。
当发动机需要燃料时，ECU向燃油喷射器发送指令，使其喷射燃油。
燃油以雾化的形式进入发动机的进气道或燃烧室中，并与空气混合。
接着，在正时点火的情况下，火花塞点燃混合气体，从而使燃料燃烧，并释放出能量驱动发动机。
在发动机工作期间，ECU会持续监测各个传感器的反馈，以调节燃油供给量和喷油时机。
如果发动机负荷增加，ECU会增加燃油喷射量以满足需求；相反，如果发动机负荷减少，ECU会减少燃油喷射量，以提高燃油经济性。
三、燃油供给系统的故障和维护1. 燃油供给系统可能出现的故障包括燃油泵失效、燃油滤清器堵塞、燃油喷射器堵塞或故障等。
燃油供给系统原理
燃油供给系统是汽车发动机正常运转所必需的系统之一，它负责将燃油从燃油箱输送到发动机，以供发动机燃烧。
燃油供给系统一般由燃油箱、燃油泵、燃油滤清器、喷油嘴和相关传感器等组成。
燃油供给系统的工作过程大致分为以下几个步骤：
1. 燃油箱：燃油供给系统的起点是燃油箱。
燃油箱通常位于汽车后部，内部装有燃油，通过油泵将燃油推送到发动机。
2. 燃油泵：燃油泵是将燃油从燃油箱抽送到发动机的重要组件。
它通过电机驱动，产生高压力将燃油送至发动机喷油嘴。
燃油泵内部还配备了电控单元，可根据发动机负荷和转速来控制燃油的供给量。
3. 燃油滤清器：由于燃油中可能含有杂质和颗粒物，燃油滤清器的作用是过滤掉这些杂质，确保燃油质量的纯净性。
这可以保护燃油泵和喷油嘴等敏感部件，延长其使用寿命。
4. 喷油嘴：燃油最终被喷油嘴雾化成微小的颗粒，通过喷油嘴喷入发动机燃烧室。
喷油嘴是由电喷油嘴和机械喷油嘴两种类型组成。
在工作时，喷油嘴受到电控单元信号的控制，以恰当的时机和量将燃油喷入发动机。
5. 传感器：燃油供给系统中还包括一系列传感器，用于监测和控制燃油供给的各个参数。
例如，进气量传感器可以测量发动
机进气量，控制喷油量；氧气传感器可以检测废气中的氧气浓度，从而调整燃油空燃比。
综上所述，燃油供给系统的原理是通过燃油泵将燃油从燃油箱抽送并压力增加，经过燃油滤清器过滤杂质，最终通过喷油嘴被喷入发动机燃烧室。
各个组件和传感器的协同工作确保了燃油供给的稳定性和燃烧效率。
燃油供给系统的功能及组成掌握汽车燃油供给系统的组成及功用，掌握汽车燃油供给系统主要部件的基本结构、作用和工作原理。
汽车燃油供给系统的组成和功用，汽车燃油供给系统主要部件的基本结构，作用和工作原理。
一、燃油供给系统的功能燃油供给系统的功能是根据电控单元的驱动信号，以恒定的压差将一定数量的燃油喷人进气管。
二、燃油供给系统的组成燃油供给系统主要由燃油箱、燃油管、电动汽油泵、燃油滤清器（汽油格）、燃油压力调节器、喷油器等组成，其组成形式见图2-2-1。
Ktii嗖泊If变■位Jt∙)*AWW∣W>A4W三、燃油供给系统的工作原理在EF1系统中电动汽油泵将汽油从油箱泵出，经过燃油滤清器后再经压力调节器调压，将压力调整到比进气管压力高出约25OkPa的压力，然后经输油管配送给各个喷油器，喷油器根据ECU发来的喷射信号，把适量汽油喷射到进气歧管中。
当油路压力超过规定值时，压力调节器工作，多余的汽油返回油箱，从而保证送给喷油器的燃油压力不变。
四、电动汽油泵的作用电动汽油泵从油箱吸入汽油，并连续不断地将燃油通过汽油泵升压后通过喷油器供给发动机。
一•般燃油喷射系统的燃油压力为250kPa o五、电动汽油泵的构造和工作原理电动汽油泵是由永磁直流电动机、油泵盖等组成，如图2-2-2所示。
永磁直流电动机和泵体装在同一室中，周围浸满油，以保证有良好的散热性和较高的动力输出，同时在泵和电动机之间也设有复杂的密封；油泵盖中装有电气连接件、单向阀、压力端油路的连接件等。
燃油泵泵体类型有多种，现就常有用的滚柱式燃油泵（图2-2-3）说明其工作原理：此种泵的偏心转子上装有若干滚柱，转子转动时，滚柱在离心力的作用下，压贴在壳的内表面，在相临的两个滚柱之间形成多个油室，一部分油室的容积不断增大，成为吸油室；而另一部分的油室的容积不断减小，成为出油室，随着转子的转动，燃油流经电动机从油泵盖的压力端流出。
保护燃油输送管路用的安全阀的作用是防止在工作中，排出口下游因某些原因出现堵塞时，发生管路破损和燃料漏泄事故。
电控发动机燃油供给系统的组成和工作原理燃油供给系主要由燃油箱、低压燃油管、输油泵、燃油滤清器、喷油泵(转子分配泵,装有喷油提前调节器和起动加浓装置等)、高压油管和喷油器等组成.供油系统的工作原理,是输油泵从燃油箱中吸出燃油,经过燃油滤清器后剩达供油泵进油腔.供油泵为叶片式,它的作用是依据发动机转递的增加来提高燃油压力;然后燃油到达调压阀,此阀用来调节喷油泵内的燃油压力；分配器柱塞进一步提高油压,并通过高压油管将燃油送入喷油器,从喷油器渗出的燃油被回油阀回收,并送回燃油箱里：所谓电控燃油喷射，就是测量吸入发动机的空气量，再把适量的汽油采取高压喷射的方式供给发动机。
把控制空气和汽油混合比的计算机控制过程称为电子控制燃油喷射。
这种供油方式与传统化油器有着原理性的区别，化油器是依靠空气流过化油器候管时产生负压，将浮子室内的汽油吸到喉管并随同空气流雾成可燃混合气。
电控燃油喷射系统（fe1）的控制内容及功能 :1、喷油量控制 ecu将发动机转速和负荷信号作为主控信号，确定基本喷油量（喷油电磁阀开启的时间长短），并根据其它有关输入信号加以修正，最后确定总喷油量。
2、喷油定时控制 ecu根据曲轴相位传感器的信号和两缸的发火顺序，将喷油时间控制在一个最佳时刻。
3、减速断油及限速断油控制摩托车行驶时，当驾驶员快速松开油门时，ecu将会切断燃油喷射控制电路，停止喷油，以降低减速时的废气排放和油耗。
发动机加速时，发动机转速超过安全转速，ecu 将会在临界转速切断燃油喷射控制电路，停止喷油，以防止发动机超速运转损坏发动机。
4、燃油泵控制当点火开关打开后，ecu将控制汽油泵工作2-3秒，以建立必须的油压。
此时若不起发动机，ecu将切断汽油泵控制电路，汽油泵停止工作。
在发动机起动过程和运转过程中，ecu控制汽油泵保持正常运转。
电控燃油系统（ef1）的优点 cl244fm1-c电控燃油喷射系统，采用目前较为普遍的多点、进气道喷射方式。
燃油供给系统是车辆发动机正常运行所必不可少的重要部件之一，在汽车工作中起着至关重要的作用。
燃油供给系统主要由油箱、燃油泵、供油管路、喷油嘴和调节器等多个组成部分构成，其工作原理主要包括燃油从油箱通过燃油泵进入供油管路、喷油嘴对进气歧管进行喷射并通过调节器控制喷油量等多个环节。
一、燃油供给系统的组成1. 油箱油箱是存放汽车燃油的容器，通常安装在车辆后部。
在油箱中，有一个燃油浮球可以检测油箱内的油量，当油量过低时会触发燃油低油量报警。
2. 燃油泵燃油泵承担将汽油从油箱中抽送至发动机燃烧室的任务。
燃油泵通常被安装在油箱中，通过电力或机械的方式进行工作。
3. 供油管路供油管路连接着油箱和发动机，是燃油供给系统中的重要衔接部分，起到传输燃油的作用。
4. 喷油嘴喷油嘴位于进气歧管上方，通过控制燃油的喷射量和喷射时间来调节发动机的工作状态。
5. 调节器调节器被安装在供油系统中，其作用是根据发动机工作状态及工况，对喷油器进行适当的调节，保证发动机的正常工作。
二、燃油供给系统的工作原理1. 燃油从油箱进入供油系统当汽车发动机运转时，燃油泵开始工作，将油箱中的燃油通过供油管路输送到发动机工作部位。
燃油泵通过吸入油箱中的汽油，再将其压力增大后，输送到发动机燃烧室供应燃料。
2. 喷油嘴对进气歧管进行喷射在发动机工作时，喷油嘴会对进气歧管进行燃油喷射，根据发动机工作状态和工况，喷油嘴控制喷油量和喷油时间。
3. 调节器控制喷油量调节器根据发动机的工作状态和负荷情况，对喷油器的喷油量进行适当的控制，以保证发动机的正常工作。
调节器是通过传感器获取发动机的工作状态信息，并根据这些信息对喷油器进行动作控制。
结语：燃油供给系统作为汽车发动机的重要组成部分，在汽车的正常运行中起着至关重要的作用。
了解燃油供给系统的组成和工作原理，不仅有助于驾驶员保持车辆的良好状态，还对车辆的维护和保养具有重要意义。
希望通过此篇文章的介绍，能对读者了解燃油供给系统有所帮助。
