发动机燃油供给系统

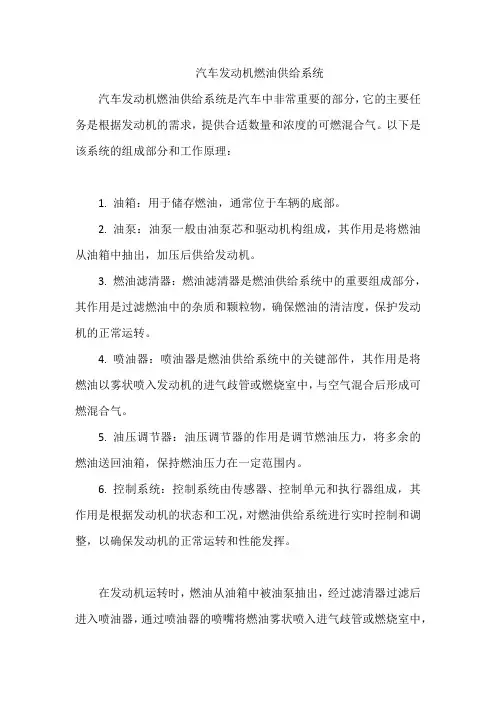

汽车发动机燃油供给系统
汽车发动机燃油供给系统是汽车中非常重要的部分，它的主要任务是根据发动机的需求，提供合适数量和浓度的可燃混合气。

以下是该系统的组成部分和工作原理：
1. 油箱：用于储存燃油，通常位于车辆的底部。

2. 油泵：油泵一般由油泵芯和驱动机构组成，其作用是将燃油从油箱中抽出，加压后供给发动机。

3. 燃油滤清器：燃油滤清器是燃油供给系统中的重要组成部分，其作用是过滤燃油中的杂质和颗粒物，确保燃油的清洁度，保护发动机的正常运转。

4. 喷油器：喷油器是燃油供给系统中的关键部件，其作用是将燃油以雾状喷入发动机的进气歧管或燃烧室中，与空气混合后形成可燃混合气。

5. 油压调节器：油压调节器的作用是调节燃油压力，将多余的燃油送回油箱，保持燃油压力在一定范围内。

6. 控制系统：控制系统由传感器、控制单元和执行器组成，其作用是根据发动机的状态和工况，对燃油供给系统进行实时控制和调整，以确保发动机的正常运转和性能发挥。

在发动机运转时，燃油从油箱中被油泵抽出，经过滤清器过滤后进入喷油器，通过喷油器的喷嘴将燃油雾状喷入进气歧管或燃烧室中，
与空气混合后形成可燃混合气。

同时，控制系统根据各传感器的输入信号控制喷油器的开启时间和喷油量，以适应发动机不同工况的需求。

总之，汽车发动机燃油供给系统是确保汽车正常运转的关键部分，其工作的顺畅与否直接影响着汽车的动力性、经济性和排放性能。

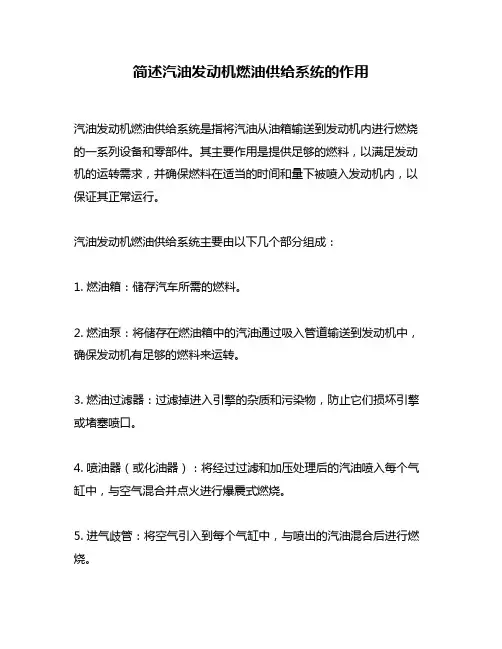

简述汽油发动机燃油供给系统的作用
汽油发动机燃油供给系统是指将汽油从油箱输送到发动机内进行燃烧的一系列设备和零部件。

其主要作用是提供足够的燃料，以满足发动机的运转需求，并确保燃料在适当的时间和量下被喷入发动机内，以保证其正常运行。

汽油发动机燃油供给系统主要由以下几个部分组成：
1. 燃油箱：储存汽车所需的燃料。

2. 燃油泵：将储存在燃油箱中的汽油通过吸入管道输送到发动机中，确保发动机有足够的燃料来运转。

3. 燃油过滤器：过滤掉进入引擎的杂质和污染物，防止它们损坏引擎或堵塞喷口。

4. 喷油器（或化油器）：将经过过滤和加压处理后的汽油喷入每个气缸中，与空气混合并点火进行爆震式燃烧。

5. 进气歧管：将空气引入到每个气缸中，与喷出的汽油混合后进行燃烧。

汽油发动机燃油供给系统的作用主要有以下几个方面：
1. 保证发动机正常运转：汽油是发动机正常运转所必需的燃料，通过燃油供给系统，可以将汽油输送到发动机中，确保其正常运转。

2. 提高发动机性能：通过控制喷油器的喷射量和时间，可以调整混合气的浓度和比例，提高发动机的功率和效率。

3. 减少污染排放：燃油过滤器可以过滤掉进入引擎的杂质和污染物，防止它们损坏引擎或堵塞喷口。

同时，通过控制喷油器的喷射量和时间，可以减少废气排放量，并降低对环境的污染。

4. 增加经济性：通过控制喷油器的喷射量和时间，可以调整混合气的浓度和比例，从而降低燃料消耗量，并提高汽车的经济性。

总之，汽油发动机燃油供给系统是汽车中非常重要且不可或缺的一个部分。

它不仅保证了发动机的正常运转，还可以提高发动机的性能和经济性，减少污染排放，为汽车的可持续发展做出了贡献。

第1篇一、实验目的本次实验旨在通过实际操作和观察，了解和掌握汽车燃油供给系统的结构、工作原理以及拆卸和组装方法，加深对汽车燃油供给系统重要性的认识，提高实际操作技能。

二、实验原理燃油供给系统是汽车发动机的重要组成部分，其主要功能是将燃油以适当的压力和喷射量输送到发动机的燃烧室，与空气混合后燃烧，产生动力。

燃油供给系统主要包括燃油箱、燃油泵、燃油滤清器、燃油喷射器等。

三、实验器材1. 汽车燃油供给系统实验台2. 燃油箱、燃油泵、燃油滤清器、燃油喷射器等部件3. 专用工具和量具4. 实验记录表格四、实验步骤1. 燃油供给系统认知- 观察燃油供给系统的整体结构，了解各部件的名称和功能。

- 认识燃油箱、燃油泵、燃油滤清器、燃油喷射器等部件。

2. 燃油供给系统拆卸- 根据实验指导书，拆卸燃油供给系统，观察各部件的连接方式和结构特点。

- 记录拆卸过程中的关键步骤和注意事项。

3. 燃油供给系统组装- 根据拆卸过程中的观察和记录，组装燃油供给系统。

- 注意各部件的安装顺序和连接方式，确保燃油供给系统的正常工作。

4. 燃油供给系统性能测试- 对组装完成的燃油供给系统进行性能测试，包括燃油压力测试、喷射量测试等。

- 记录测试结果，分析燃油供给系统的性能。

5. 实验数据整理与分析- 整理实验数据，绘制图表，分析燃油供给系统的性能特点。

- 总结实验过程中的经验教训，提出改进建议。

五、实验结果与分析1. 燃油供给系统结构- 燃油供给系统主要由燃油箱、燃油泵、燃油滤清器、燃油喷射器等部件组成。

- 燃油箱用于储存燃油，燃油泵负责将燃油从燃油箱中抽出，燃油滤清器用于过滤燃油中的杂质，燃油喷射器负责将燃油喷射到燃烧室。

2. 燃油供给系统性能- 通过实验，燃油供给系统的燃油压力和喷射量符合设计要求。

- 燃油供给系统的组装过程顺利，各部件连接牢固，系统运行稳定。

3. 实验数据- 燃油压力：实验测得的燃油压力为0.5MPa，符合设计要求。

发动机的燃油供给系统发动机是现代交通工具中的重要组成部分，而燃油供给系统则是发动机正常运转所必需的关键系统之一。

燃油供给系统的作用是为发动机提供适量、稳定的燃油，确保发动机顺利运转。

本文将对发动机的燃油供给系统进行详细介绍。

一、燃油供给系统的组成与原理燃油供给系统主要由燃油箱、燃油泵、燃油滤清器、喷油器等部件组成。

其工作原理是将燃油从燃油箱中经过泵抽提、滤清后，通过喷油器喷入发动机燃烧室，与空气混合后着火燃烧，从而产生动力。

1. 燃油箱燃油箱是存储汽车燃油的容器，通常位于车辆后部，其容积可以根据车辆使用需求的大小而有所差异。

燃油箱通常由金属或塑料制成，内部设有油位传感器，用于检测燃油的余量，并通过油表显示给驾驶员。

2. 燃油泵燃油泵是燃油供给系统中的关键部件，主要负责将燃油从燃油箱中抽取，并提供足够的压力将燃油送至喷油器。

燃油泵通常由电动泵或机械泵构成，其中电动泵通过电动机驱动，而机械泵则通过传动系统与发动机相连，随发动机的旋转而工作。

3. 燃油滤清器燃油滤清器用于过滤燃油中的杂质和污染物，以保护喷油器免受损坏。

燃油滤清器通常采用纸质滤芯或金属网过滤器，能够有效去除燃油中的颗粒物和水分。

4. 喷油器喷油器是燃油供给系统中的重要组成部分，其作用是将燃油以雾化的形式喷入发动机燃烧室，与空气混合后燃烧。

喷油器通常由电喷油器或机械喷油器组成，其工作原理是通过控制喷油器的开启和关闭时间，以及喷油量的多少，实现燃油的精确供给。

二、燃油供给系统的工作过程燃油供给系统的工作过程通常可以分为加油、供油、喷油三个阶段。

首先是加油阶段，当车辆需要加油时，驾驶员将燃油加入燃油箱，并通过加油口进行注入。

燃油加入后，油位传感器将燃油箱内燃油的信息发送给油表，驾驶员可以通过油表了解到车辆燃油的余量。

接下来是供油阶段，当发动机工作时，燃油泵开始工作，将燃油从燃油箱中抽取，并将燃油送至燃油滤清器。

经过滤清后的燃油继续通过燃油泵的压力将燃油送至喷油器。

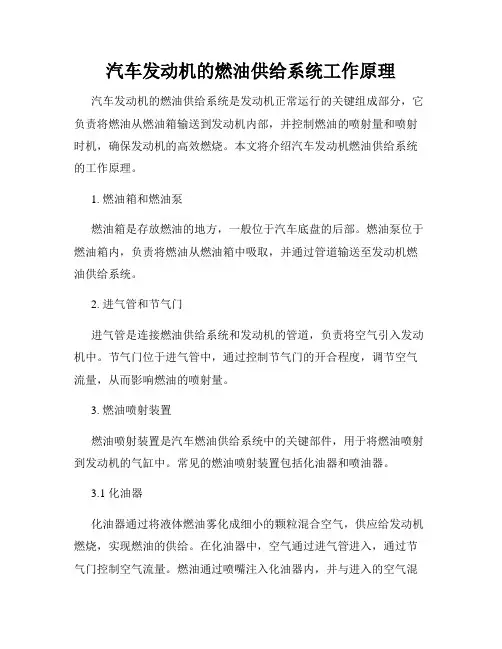

汽车发动机的燃油供给系统工作原理汽车发动机的燃油供给系统是发动机正常运行的关键组成部分，它负责将燃油从燃油箱输送到发动机内部，并控制燃油的喷射量和喷射时机，确保发动机的高效燃烧。

本文将介绍汽车发动机燃油供给系统的工作原理。

1. 燃油箱和燃油泵燃油箱是存放燃油的地方，一般位于汽车底盘的后部。

燃油泵位于燃油箱内，负责将燃油从燃油箱中吸取，并通过管道输送至发动机燃油供给系统。

2. 进气管和节气门进气管是连接燃油供给系统和发动机的管道，负责将空气引入发动机中。

节气门位于进气管中，通过控制节气门的开合程度，调节空气流量，从而影响燃油的喷射量。

3. 燃油喷射装置燃油喷射装置是汽车燃油供给系统中的关键部件，用于将燃油喷射到发动机的气缸中。

常见的燃油喷射装置包括化油器和喷油器。

3.1 化油器化油器通过将液体燃油雾化成细小的颗粒混合空气，供应给发动机燃烧，实现燃油的供给。

在化油器中，空气通过进气管进入，通过节气门控制空气流量。

燃油通过喷嘴注入化油器内，并与进入的空气混合，形成可燃混合气体，通过进气道进入发动机气缸。

化油器通过浮子和喷嘴来调节燃油的供给量。

3.2 喷油器喷油器是现代汽车中常用的燃油喷射装置，它采用电控技术来控制燃油的供给量和喷射时机。

喷油器通过电子控制单元（ECU）接收来自发动机控制系统的信号，确定喷油量和喷油时机，然后将燃油以高压喷射到发动机气缸中。

4. 燃油压力调节器燃油压力调节器用于控制燃油系统的压力，确保燃油以适当的压力被喷射到发动机中。

燃油压力调节器通过调节回油通道的截面积来控制燃油系统的压力。

5. 燃油过滤器燃油过滤器负责过滤燃油中的杂质，保证燃油的纯净度。

它通常位于燃油泵和发动机之间，可以有效阻止杂质进入发动机内部，保护发动机的正常运行。

综上所述，汽车发动机的燃油供给系统通过燃油箱、燃油泵、进气管、节气门、燃油喷射装置、燃油压力调节器和燃油过滤器等部件的配合工作，实现燃油的输送和控制，确保发动机正常运行。

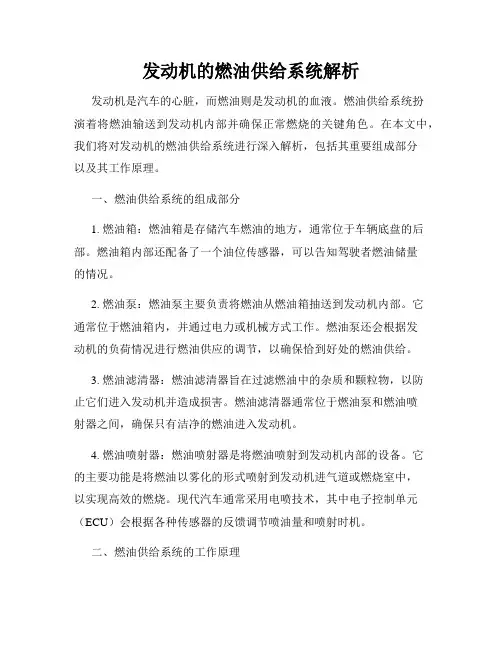

发动机的燃油供给系统解析发动机是汽车的心脏，而燃油则是发动机的血液。

燃油供给系统扮演着将燃油输送到发动机内部并确保正常燃烧的关键角色。

在本文中，我们将对发动机的燃油供给系统进行深入解析，包括其重要组成部分以及其工作原理。

一、燃油供给系统的组成部分1. 燃油箱：燃油箱是存储汽车燃油的地方，通常位于车辆底盘的后部。

燃油箱内部还配备了一个油位传感器，可以告知驾驶者燃油储量的情况。

2. 燃油泵：燃油泵主要负责将燃油从燃油箱抽送到发动机内部。

它通常位于燃油箱内，并通过电力或机械方式工作。

燃油泵还会根据发动机的负荷情况进行燃油供应的调节，以确保恰到好处的燃油供给。

3. 燃油滤清器：燃油滤清器旨在过滤燃油中的杂质和颗粒物，以防止它们进入发动机并造成损害。

燃油滤清器通常位于燃油泵和燃油喷射器之间，确保只有洁净的燃油进入发动机。

4. 燃油喷射器：燃油喷射器是将燃油喷射到发动机内部的设备。

它的主要功能是将燃油以雾化的形式喷射到发动机进气道或燃烧室中，以实现高效的燃烧。

现代汽车通常采用电喷技术，其中电子控制单元（ECU）会根据各种传感器的反馈调节喷油量和喷射时机。

二、燃油供给系统的工作原理当驾驶者启动汽车时，燃油泵开始运转，将燃油从燃油箱抽送到发动机内部。

在抵达发动机之前，燃油经过燃油滤清器进行过滤，以确保燃油的纯净度。

然后，燃油进入燃油喷射器，此时ECU会根据发动机的工作状态计算喷油量和喷油时机。

当发动机需要燃料时，ECU向燃油喷射器发送指令，使其喷射燃油。

燃油以雾化的形式进入发动机的进气道或燃烧室中，并与空气混合。

接着，在正时点火的情况下，火花塞点燃混合气体，从而使燃料燃烧，并释放出能量驱动发动机。

在发动机工作期间，ECU会持续监测各个传感器的反馈，以调节燃油供给量和喷油时机。

如果发动机负荷增加，ECU会增加燃油喷射量以满足需求；相反，如果发动机负荷减少，ECU会减少燃油喷射量，以提高燃油经济性。

三、燃油供给系统的故障和维护1. 燃油供给系统可能出现的故障包括燃油泵失效、燃油滤清器堵塞、燃油喷射器堵塞或故障等。

燃油供给系统原理
燃油供给系统是汽车发动机正常运转所必需的系统之一，它负责将燃油从燃油箱输送到发动机，以供发动机燃烧。

燃油供给系统一般由燃油箱、燃油泵、燃油滤清器、喷油嘴和相关传感器等组成。

燃油供给系统的工作过程大致分为以下几个步骤：
1. 燃油箱：燃油供给系统的起点是燃油箱。

燃油箱通常位于汽车后部，内部装有燃油，通过油泵将燃油推送到发动机。

2. 燃油泵：燃油泵是将燃油从燃油箱抽送到发动机的重要组件。

它通过电机驱动，产生高压力将燃油送至发动机喷油嘴。

燃油泵内部还配备了电控单元，可根据发动机负荷和转速来控制燃油的供给量。

3. 燃油滤清器：由于燃油中可能含有杂质和颗粒物，燃油滤清器的作用是过滤掉这些杂质，确保燃油质量的纯净性。

这可以保护燃油泵和喷油嘴等敏感部件，延长其使用寿命。

4. 喷油嘴：燃油最终被喷油嘴雾化成微小的颗粒，通过喷油嘴喷入发动机燃烧室。

喷油嘴是由电喷油嘴和机械喷油嘴两种类型组成。

在工作时，喷油嘴受到电控单元信号的控制，以恰当的时机和量将燃油喷入发动机。

5. 传感器：燃油供给系统中还包括一系列传感器，用于监测和控制燃油供给的各个参数。

例如，进气量传感器可以测量发动
机进气量，控制喷油量；氧气传感器可以检测废气中的氧气浓度，从而调整燃油空燃比。

综上所述，燃油供给系统的原理是通过燃油泵将燃油从燃油箱抽送并压力增加，经过燃油滤清器过滤杂质，最终通过喷油嘴被喷入发动机燃烧室。

各个组件和传感器的协同工作确保了燃油供给的稳定性和燃烧效率。

汽车发动机燃油供给系统维修方法随着汽车的普及和使用，汽车发动机燃油供给系统的故障也逐渐增多，给车主的日常使用带来了诸多不便。

本文将介绍汽车发动机燃油供给系统的常见故障及其维修方法，帮助车主更好地了解和解决这些问题。

一、汽车发动机燃油供给系统简介汽车发动机燃油供给系统由燃油箱、燃油泵、滤清器、喷油嘴等组成，其功能是将燃油从燃油箱输送到发动机内燃烧。

燃油供给系统的故障通常会导致发动机启动困难、动力不足、油耗增加等问题。

二、常见故障及其维修方法1. 燃油泵故障燃油泵是将燃油从燃油箱抽送到发动机的重要部件。

如果燃油泵出现故障，可能会导致发动机无法启动或者动力不足。

维修燃油泵时，首先需要检查泵的供电电路是否正常，如供电电路正常则需要更换燃油泵。

2. 燃油滤清器阻塞燃油滤清器的主要作用是过滤燃油中的杂质和污染物，阻塞的滤清器会导致燃油供应不足，从而影响发动机正常运行。

维修燃油滤清器时，可将其取下进行清洗或更换。

3. 喷油嘴堵塞喷油嘴堵塞是指由于沉积物或杂质阻塞了喷油嘴孔径，导致喷油不均匀或者喷油量不足。

这种故障会导致发动机动力不足、怠速不稳定等问题。

维修喷油嘴时，可使用专用清洗剂进行清洗，若清洗无效，需要更换喷油嘴。

4. 燃油泄漏燃油泄漏是一种非常危险的故障，不仅会浪费燃油，还会增加火灾的风险。

燃油泄漏通常是由于连接管道松动、密封圈老化或破损等原因引起的。

维修时，需检查密封圈的状态并更换，同时加紧连接管道。

5. 燃油系统压力过高或过低燃油系统的压力过高或过低都会影响发动机的正常运行。

若压力过高，可能会导致燃油泵的过载工作；若压力过低，可能会导致燃油供应不足。

维修时，需检查燃油压力调节器和相关传感器，根据情况进行修复或更换。

6. 点火系统故障点火系统的故障可能会导致燃油无法正常燃烧，进而影响发动机的工作。

维修时，需要检查火花塞、点火线圈和点火控制模块等部件，根据情况进行维修或更换。

以上是汽车发动机燃油供给系统常见故障及其维修方法的介绍。

汽油发动机燃油供给系统的作用引言汽油发动机燃油供给系统是现代汽车中至关重要的一个组成部分，它负责将燃料从燃料箱输送到发动机，并确保在不同工况下提供适量的燃料。

本文将对汽油发动机燃油供给系统的作用进行全面详细、完整且深入的介绍。

燃油供给系统的组成汽油发动机燃油供给系统主要由以下几个部分组成：1.燃料箱：存放汽车所需的燃料，通常位于车辆后部，与其他部件通过管道相连。

2.燃料泵：将燃料从燃料箱抽取出来，并通过管道输送到发动机。

3.燃料滤清器：过滤掉燃料中的杂质和污染物，确保进入发动机的是清洁的燃料。

4.空气流量传感器：测量空气进入发动机的流量，以便计算所需的燃油量。

5.进气歧管：将空气和燃料混合后送入发动机进行燃烧。

6.喷油嘴：将计算好的燃油量以喷雾的形式喷入进气歧管，与空气混合后形成可燃混合气体。

燃油供给系统的作用汽油发动机燃油供给系统的主要作用是将燃料提供给发动机，以满足不同工况下的燃料需求。

以下是燃油供给系统的具体作用：1.确保燃料供应：燃料箱储存着汽车所需的燃料，通过燃料泵将燃料抽取出来，并通过管道输送到发动机。

这样就确保了发动机在运行过程中始终有足够的燃料供应。

2.进行过滤和净化：在流经燃油供给系统之前，通过安装在系统中的燃料滤清器对进入发动机的燃料进行过滤和净化。

这样可以有效地去除杂质和污染物，防止它们进入到发动机中造成损坏。

3.控制燃油流量：空气流量传感器测量空气进入发动机的流量，并根据测量结果计算所需的燃油量。

然后，燃料泵将相应的燃料输送到喷油嘴，以保证发动机在不同工况下都能获得适量的燃料。

4.实现燃料和空气的混合：进气歧管将空气引入发动机，并与喷油嘴喷入的燃油混合。

这种混合是可燃的，可以在发动机中进行燃烧，产生动力。

5.控制喷油时机和喷油量：通过控制喷油嘴的开启时间和开启时长，可以精确地控制喷油时机和喷油量。

这样可以使发动机在不同转速、负荷和温度条件下都能获得最佳的燃料经济性和性能。

燃油供给系统是车辆发动机正常运行所必不可少的重要部件之一，在汽车工作中起着至关重要的作用。

燃油供给系统主要由油箱、燃油泵、供油管路、喷油嘴和调节器等多个组成部分构成，其工作原理主要包括燃油从油箱通过燃油泵进入供油管路、喷油嘴对进气歧管进行喷射并通过调节器控制喷油量等多个环节。

一、燃油供给系统的组成1. 油箱油箱是存放汽车燃油的容器，通常安装在车辆后部。

在油箱中，有一个燃油浮球可以检测油箱内的油量，当油量过低时会触发燃油低油量报警。

2. 燃油泵燃油泵承担将汽油从油箱中抽送至发动机燃烧室的任务。

燃油泵通常被安装在油箱中，通过电力或机械的方式进行工作。

3. 供油管路供油管路连接着油箱和发动机，是燃油供给系统中的重要衔接部分，起到传输燃油的作用。

4. 喷油嘴喷油嘴位于进气歧管上方，通过控制燃油的喷射量和喷射时间来调节发动机的工作状态。

5. 调节器调节器被安装在供油系统中，其作用是根据发动机工作状态及工况，对喷油器进行适当的调节，保证发动机的正常工作。

二、燃油供给系统的工作原理1. 燃油从油箱进入供油系统当汽车发动机运转时，燃油泵开始工作，将油箱中的燃油通过供油管路输送到发动机工作部位。

燃油泵通过吸入油箱中的汽油，再将其压力增大后，输送到发动机燃烧室供应燃料。

2. 喷油嘴对进气歧管进行喷射在发动机工作时，喷油嘴会对进气歧管进行燃油喷射，根据发动机工作状态和工况，喷油嘴控制喷油量和喷油时间。

3. 调节器控制喷油量调节器根据发动机的工作状态和负荷情况，对喷油器的喷油量进行适当的控制，以保证发动机的正常工作。

调节器是通过传感器获取发动机的工作状态信息，并根据这些信息对喷油器进行动作控制。

结语：燃油供给系统作为汽车发动机的重要组成部分，在汽车的正常运行中起着至关重要的作用。

了解燃油供给系统的组成和工作原理，不仅有助于驾驶员保持车辆的良好状态，还对车辆的维护和保养具有重要意义。

希望通过此篇文章的介绍，能对读者了解燃油供给系统有所帮助。
