燃油供给系统组成

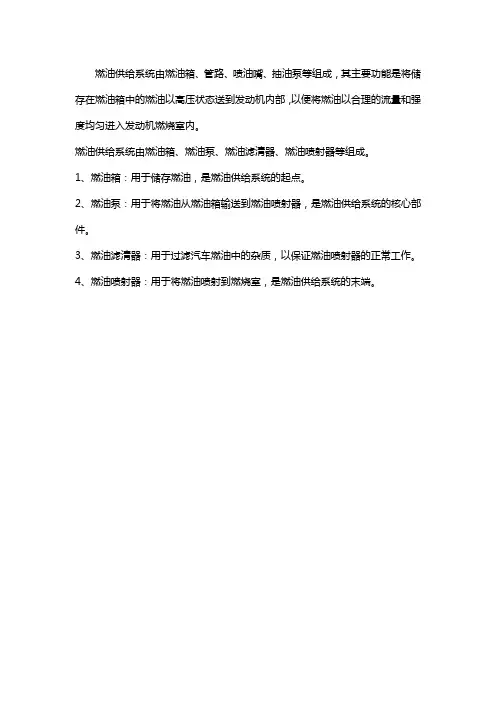

燃油供给系统由燃油箱、管路、喷油嘴、抽油泵等组成，其主要功能是将储存在燃油箱中的燃油以高压状态送到发动机内部，以便将燃油以合理的流量和强度均匀进入发动机燃烧室内。

燃油供给系统由燃油箱、燃油泵、燃油滤清器、燃油喷射器等组成。

1、燃油箱：用于储存燃油，是燃油供给系统的起点。

2、燃油泵：用于将燃油从燃油箱输送到燃油喷射器，是燃油供给系统的核心部件。

3、燃油滤清器：用于过滤汽车燃油中的杂质，以保证燃油喷射器的正常工作。

4、燃油喷射器：用于将燃油喷射到燃烧室，是燃油供给系统的末端。

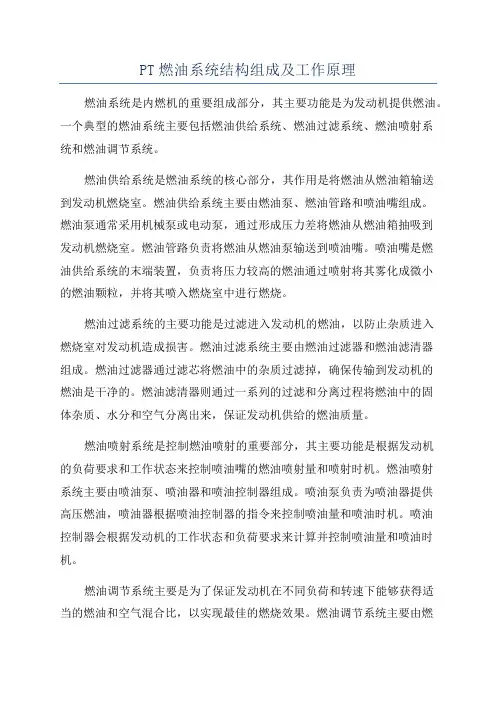

PT燃油系统结构组成及工作原理燃油系统是内燃机的重要组成部分，其主要功能是为发动机提供燃油。

一个典型的燃油系统主要包括燃油供给系统、燃油过滤系统、燃油喷射系统和燃油调节系统。

燃油供给系统是燃油系统的核心部分，其作用是将燃油从燃油箱输送到发动机燃烧室。

燃油供给系统主要由燃油泵、燃油管路和喷油嘴组成。

燃油泵通常采用机械泵或电动泵，通过形成压力差将燃油从燃油箱抽吸到发动机燃烧室。

燃油管路负责将燃油从燃油泵输送到喷油嘴。

喷油嘴是燃油供给系统的末端装置，负责将压力较高的燃油通过喷射将其雾化成微小的燃油颗粒，并将其喷入燃烧室中进行燃烧。

燃油过滤系统的主要功能是过滤进入发动机的燃油，以防止杂质进入燃烧室对发动机造成损害。

燃油过滤系统主要由燃油过滤器和燃油滤清器组成。

燃油过滤器通过滤芯将燃油中的杂质过滤掉，确保传输到发动机的燃油是干净的。

燃油滤清器则通过一系列的过滤和分离过程将燃油中的固体杂质、水分和空气分离出来，保证发动机供给的燃油质量。

燃油喷射系统是控制燃油喷射的重要部分，其主要功能是根据发动机的负荷要求和工作状态来控制喷油嘴的燃油喷射量和喷射时机。

燃油喷射系统主要由喷油泵、喷油器和喷油控制器组成。

喷油泵负责为喷油器提供高压燃油，喷油器根据喷油控制器的指令来控制喷油量和喷油时机。

喷油控制器会根据发动机的工作状态和负荷要求来计算并控制喷油量和喷油时机。

燃油调节系统主要是为了保证发动机在不同负荷和转速下能够获得适当的燃油和空气混合比，以实现最佳的燃烧效果。

燃油调节系统主要由燃油调理器和进气门控制器组成。

燃油调理器通过控制喷油嘴的喷油量和喷油时机来调整燃油供给，进气门控制器则根据发动机的工作状态和负荷要求来控制进气门的开启和关闭，以调节空气的进入量。

总的来说，燃油系统的工作原理就是根据发动机的工作状态和负荷要求来控制燃油的供给量、喷射量和喷射时机，通过调整燃油和空气的混合比来实现最佳的燃烧效果。

燃油系统的结构组成是由燃油供给系统、燃油过滤系统、燃油喷射系统和燃油调节系统组成的。

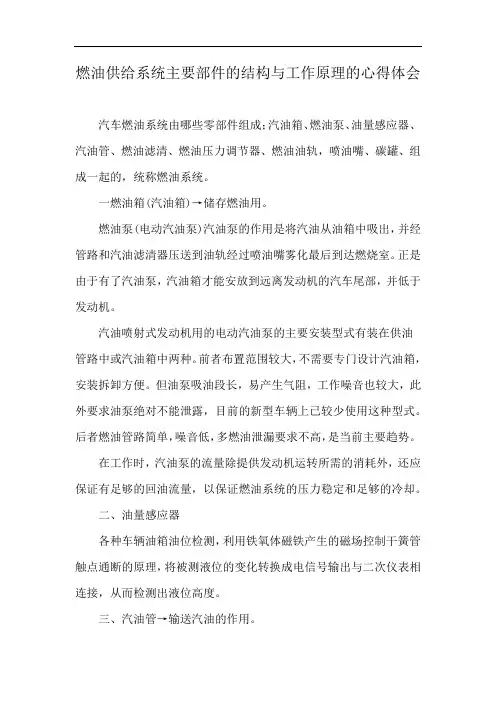

燃油供给系统主要部件的结构与工作原理的心得体会汽车燃油系统由哪些零部件组成；汽油箱、燃油泵、油量感应器、汽油管、燃油滤清、燃油压力调节器、燃油油轨，喷油嘴、碳罐、组成一起的，统称燃油系统。

一燃油箱(汽油箱)→储存燃油用。

燃油泵(电动汽油泵)汽油泵的作用是将汽油从油箱中吸出，并经管路和汽油滤清器压送到油轨经过喷油嘴雾化最后到达燃烧室。

正是由于有了汽油泵，汽油箱才能安放到远离发动机的汽车尾部，并低于发动机。

汽油喷射式发动机用的电动汽油泵的主要安装型式有装在供油管路中或汽油箱中两种。

前者布置范围较大，不需要专门设计汽油箱，安装拆卸方便。

但油泵吸油段长，易产生气阻，工作噪音也较大，此外要求油泵绝对不能泄露，目前的新型车辆上已较少使用这种型式。

后者燃油管路简单，噪音低，多燃油泄漏要求不高，是当前主要趋势。

在工作时，汽油泵的流量除提供发动机运转所需的消耗外，还应保证有足够的回油流量，以保证燃油系统的压力稳定和足够的冷却。

二、油量感应器各种车辆油箱油位检测，利用铁氧体磁铁产生的磁场控制干簧管触点通断的原理，将被测液位的变化转换成电信号输出与二次仪表相连接，从而检测出液位高度。

三、汽油管→输送汽油的作用。

燃油滤清器汽油滤清器的滤芯多采用滤纸，也有使用尼龙布、高分子材料的汽油滤清器主要功能是滤除汽油中的杂质。

如果汽油滤清器过脏或堵塞。

线式滤纸汽油滤清器：汽油滤清器在此类汽油滤清器内部，折叠的滤纸和塑料或金属滤器的两端连接，污油进入后，由滤清器外壁经过层层滤纸过滤后到达中心，洁净的燃油流出。

汽油滤清器主要功能是滤除汽油中的杂质。

如果汽油滤清器过脏或堵塞，主要表现为：加油门时，动力起来较慢，或起不来，汽车启动困难，有时候要打火2－5次才能打着。

多数发动机上装的都是一次性不可拆洗式的纸质滤芯汽油滤清器，更换周期一般为10000公里，如果你加的汽油杂质少，15000－20000公里更换一个也问题不大。

滤清器有进出油口箭头标记，更换时切勿装反。

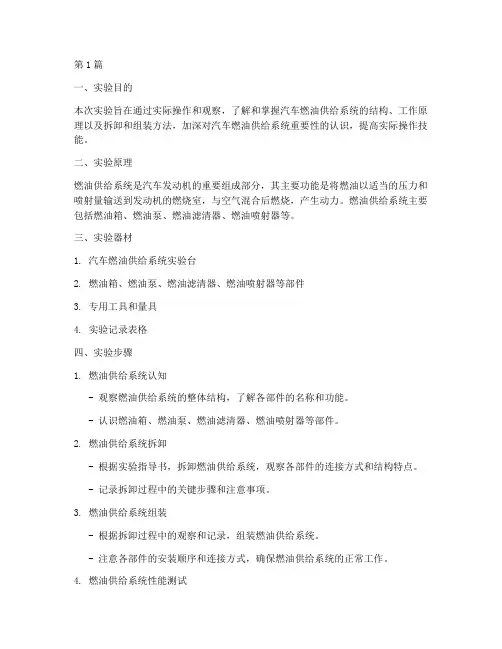

第1篇一、实验目的本次实验旨在通过实际操作和观察，了解和掌握汽车燃油供给系统的结构、工作原理以及拆卸和组装方法，加深对汽车燃油供给系统重要性的认识，提高实际操作技能。

二、实验原理燃油供给系统是汽车发动机的重要组成部分，其主要功能是将燃油以适当的压力和喷射量输送到发动机的燃烧室，与空气混合后燃烧，产生动力。

燃油供给系统主要包括燃油箱、燃油泵、燃油滤清器、燃油喷射器等。

三、实验器材1. 汽车燃油供给系统实验台2. 燃油箱、燃油泵、燃油滤清器、燃油喷射器等部件3. 专用工具和量具4. 实验记录表格四、实验步骤1. 燃油供给系统认知- 观察燃油供给系统的整体结构，了解各部件的名称和功能。

- 认识燃油箱、燃油泵、燃油滤清器、燃油喷射器等部件。

2. 燃油供给系统拆卸- 根据实验指导书，拆卸燃油供给系统，观察各部件的连接方式和结构特点。

- 记录拆卸过程中的关键步骤和注意事项。

3. 燃油供给系统组装- 根据拆卸过程中的观察和记录，组装燃油供给系统。

- 注意各部件的安装顺序和连接方式，确保燃油供给系统的正常工作。

4. 燃油供给系统性能测试- 对组装完成的燃油供给系统进行性能测试，包括燃油压力测试、喷射量测试等。

- 记录测试结果，分析燃油供给系统的性能。

5. 实验数据整理与分析- 整理实验数据，绘制图表，分析燃油供给系统的性能特点。

- 总结实验过程中的经验教训，提出改进建议。

五、实验结果与分析1. 燃油供给系统结构- 燃油供给系统主要由燃油箱、燃油泵、燃油滤清器、燃油喷射器等部件组成。

- 燃油箱用于储存燃油，燃油泵负责将燃油从燃油箱中抽出，燃油滤清器用于过滤燃油中的杂质，燃油喷射器负责将燃油喷射到燃烧室。

2. 燃油供给系统性能- 通过实验，燃油供给系统的燃油压力和喷射量符合设计要求。

- 燃油供给系统的组装过程顺利，各部件连接牢固，系统运行稳定。

3. 实验数据- 燃油压力：实验测得的燃油压力为0.5MPa，符合设计要求。

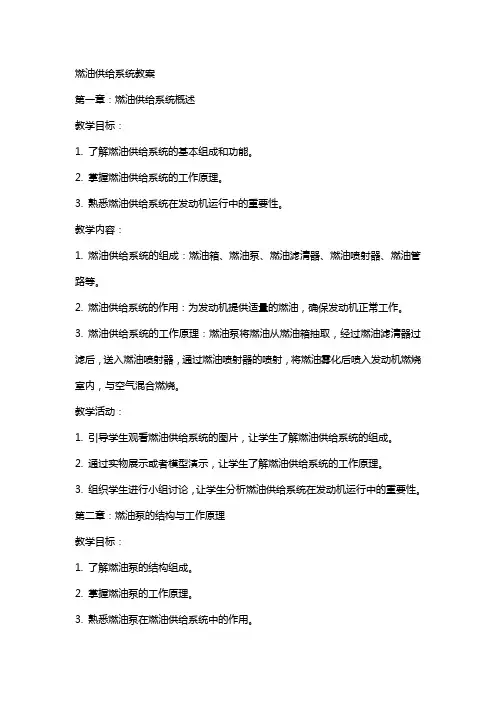

燃油供给系统教案第一章：燃油供给系统概述教学目标：1. 了解燃油供给系统的基本组成和功能。

2. 掌握燃油供给系统的工作原理。

3. 熟悉燃油供给系统在发动机运行中的重要性。

教学内容：1. 燃油供给系统的组成：燃油箱、燃油泵、燃油滤清器、燃油喷射器、燃油管路等。

2. 燃油供给系统的作用：为发动机提供适量的燃油，确保发动机正常工作。

3. 燃油供给系统的工作原理：燃油泵将燃油从燃油箱抽取，经过燃油滤清器过滤后，送入燃油喷射器，通过燃油喷射器的喷射，将燃油雾化后喷入发动机燃烧室内，与空气混合燃烧。

教学活动：1. 引导学生观看燃油供给系统的图片，让学生了解燃油供给系统的组成。

2. 通过实物展示或者模型演示，让学生了解燃油供给系统的工作原理。

3. 组织学生进行小组讨论，让学生分析燃油供给系统在发动机运行中的重要性。

第二章：燃油泵的结构与工作原理教学目标：1. 了解燃油泵的结构组成。

2. 掌握燃油泵的工作原理。

3. 熟悉燃油泵在燃油供给系统中的作用。

教学内容：1. 燃油泵的结构组成：电动机、泵体、燃油进口阀、燃油出口阀等。

2. 燃油泵的工作原理：电动机驱动泵体旋转，燃油进口阀打开，燃油被吸入泵体，被压入燃油出口阀，通过燃油管路送入燃油喷射器。

3. 燃油泵在燃油供给系统中的作用：为发动机提供适量的燃油，保证燃油供给的稳定性和准确性。

教学活动：1. 引导学生观看燃油泵的图片，让学生了解燃油泵的结构组成。

2. 通过实物展示或者模型演示，让学生了解燃油泵的工作原理。

3. 组织学生进行小组讨论，让学生分析燃油泵在燃油供给系统中的作用。

第三章：燃油滤清器的结构与作用教学目标：1. 了解燃油滤清器的结构组成。

2. 掌握燃油滤清器的作用。

3. 熟悉燃油滤清器在燃油供给系统中的重要性。

教学内容：1. 燃油滤清器的结构组成：滤纸、金属支架、密封圈等。

2. 燃油滤清器的作用：过滤燃油中的杂质，防止杂质进入发动机燃烧室内，保证发动机的正常工作。

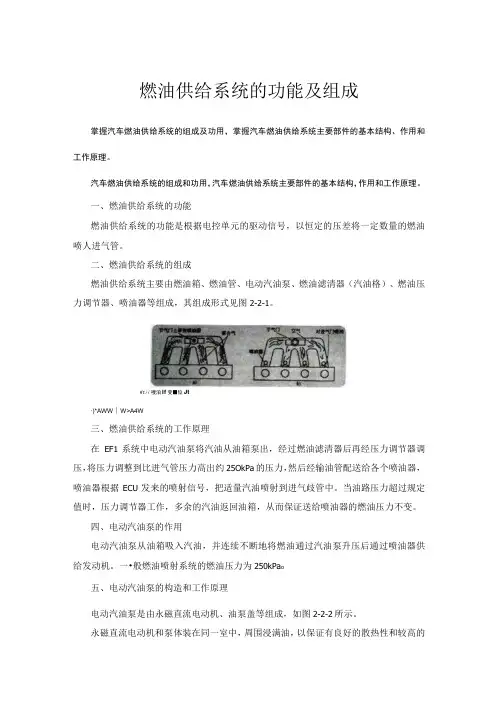

燃油供给系统的功能及组成掌握汽车燃油供给系统的组成及功用，掌握汽车燃油供给系统主要部件的基本结构、作用和工作原理。

汽车燃油供给系统的组成和功用，汽车燃油供给系统主要部件的基本结构，作用和工作原理。

一、燃油供给系统的功能燃油供给系统的功能是根据电控单元的驱动信号，以恒定的压差将一定数量的燃油喷人进气管。

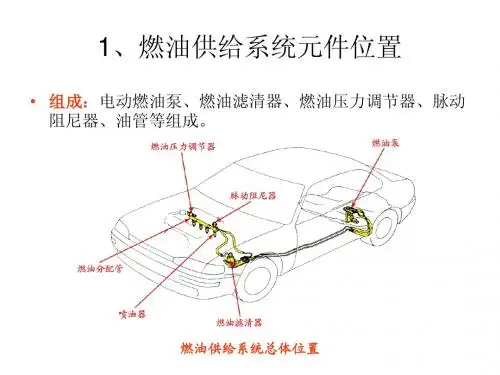

二、燃油供给系统的组成燃油供给系统主要由燃油箱、燃油管、电动汽油泵、燃油滤清器（汽油格）、燃油压力调节器、喷油器等组成，其组成形式见图2-2-1。

Ktii嗖泊If变■位Jt∙)*AWW∣W>A4W三、燃油供给系统的工作原理在EF1系统中电动汽油泵将汽油从油箱泵出，经过燃油滤清器后再经压力调节器调压，将压力调整到比进气管压力高出约25OkPa的压力，然后经输油管配送给各个喷油器，喷油器根据ECU发来的喷射信号，把适量汽油喷射到进气歧管中。

当油路压力超过规定值时，压力调节器工作，多余的汽油返回油箱，从而保证送给喷油器的燃油压力不变。

四、电动汽油泵的作用电动汽油泵从油箱吸入汽油，并连续不断地将燃油通过汽油泵升压后通过喷油器供给发动机。

一•般燃油喷射系统的燃油压力为250kPa o五、电动汽油泵的构造和工作原理电动汽油泵是由永磁直流电动机、油泵盖等组成，如图2-2-2所示。

永磁直流电动机和泵体装在同一室中，周围浸满油，以保证有良好的散热性和较高的动力输出，同时在泵和电动机之间也设有复杂的密封；油泵盖中装有电气连接件、单向阀、压力端油路的连接件等。

燃油泵泵体类型有多种，现就常有用的滚柱式燃油泵（图2-2-3）说明其工作原理：此种泵的偏心转子上装有若干滚柱，转子转动时，滚柱在离心力的作用下，压贴在壳的内表面，在相临的两个滚柱之间形成多个油室，一部分油室的容积不断增大，成为吸油室；而另一部分的油室的容积不断减小，成为出油室，随着转子的转动，燃油流经电动机从油泵盖的压力端流出。

保护燃油输送管路用的安全阀的作用是防止在工作中，排出口下游因某些原因出现堵塞时，发生管路破损和燃料漏泄事故。

电控燃油供给系统的组成电控燃油供给系统是现代汽车发动机中非常重要的一个部分，其作用是将燃油按需供给发动机，以保证发动机正常运转。

电控燃油供给系统由多个部件组成，下面将详细介绍其组成及各部件的作用。

一、燃油箱燃油箱是整个电控燃油供给系统的起点，它是存储汽车燃料的地方。

在燃油箱内部还有一个浮子式传感器，可以检测到油面高度并通过信号发送到仪表盘上的油量显示器上。

二、燃油泵燃油泵是将汽车内的燃料从燃油箱中抽出并送至发动机内部的设备。

现代汽车通常采用电动泵来完成这项工作。

当驾驶员启动汽车时，电脑会向燃料泵发送信号来启动它，并将汽车所需的精确量送入发动机内。

三、滤清器滤清器是位于燃料泵和喷射器之间的设备。

它能够过滤掉进入引擎室内的杂质和污垢，并防止它们进入喷射器或其他部件中。

这可以防止引擎受到损坏，并提高了燃油的清洁度。

四、燃料压力调节器燃料压力调节器是用于控制燃油的压力，以确保发动机能够正常运转。

它可以根据不同的负荷和工作条件来调整燃油的压力，并确保发动机在不同的工作状态下获得所需的燃油供应。

五、喷射器喷射器是将燃油喷入发动机内部的设备。

现代汽车通常采用电控喷射器来完成这项工作。

当驾驶员踩下油门时，电脑会向喷射器发送信号来启动它，并将汽车所需的精确量送入发动机内。

六、传感器传感器是用于监测引擎运行状态和环境条件的设备。

例如，氧气传感器可以监测排气中氧气含量并向电脑发送信号，以便电脑根据需要调整混合比例；同时，温度传感器可以监测发动机温度并向电脑发送信号，以便电脑根据需要调整燃油供应。

七、电脑电脑是整个电控燃油供给系统的核心部件。

它可以接收来自传感器和其他部件的信号，并根据这些信号来控制燃油泵、喷射器等部件的工作状态，以确保发动机能够正常运转。

总结：电控燃油供给系统是现代汽车发动机中不可或缺的一部分，它由多个部件组成，包括燃油箱、燃油泵、滤清器、燃料压力调节器、喷射器、传感器和电脑等。

每个部件都扮演着重要的角色，以确保发动机能够正常运转。

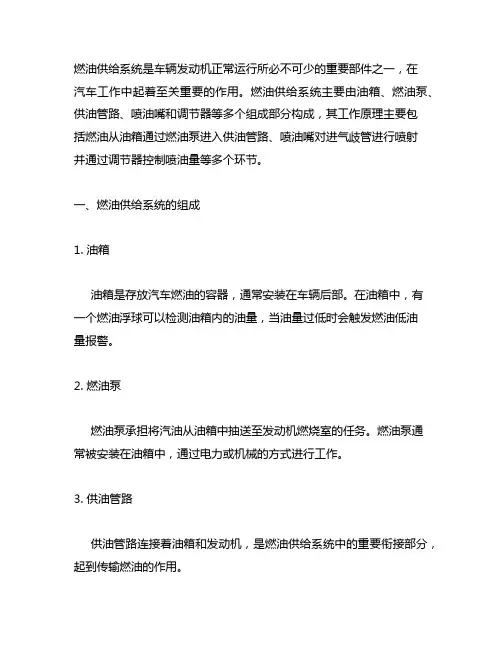

燃油供给系统是车辆发动机正常运行所必不可少的重要部件之一，在汽车工作中起着至关重要的作用。

燃油供给系统主要由油箱、燃油泵、供油管路、喷油嘴和调节器等多个组成部分构成，其工作原理主要包括燃油从油箱通过燃油泵进入供油管路、喷油嘴对进气歧管进行喷射并通过调节器控制喷油量等多个环节。

一、燃油供给系统的组成1. 油箱油箱是存放汽车燃油的容器，通常安装在车辆后部。

在油箱中，有一个燃油浮球可以检测油箱内的油量，当油量过低时会触发燃油低油量报警。

2. 燃油泵燃油泵承担将汽油从油箱中抽送至发动机燃烧室的任务。

燃油泵通常被安装在油箱中，通过电力或机械的方式进行工作。

3. 供油管路供油管路连接着油箱和发动机，是燃油供给系统中的重要衔接部分，起到传输燃油的作用。

4. 喷油嘴喷油嘴位于进气歧管上方，通过控制燃油的喷射量和喷射时间来调节发动机的工作状态。

5. 调节器调节器被安装在供油系统中，其作用是根据发动机工作状态及工况，对喷油器进行适当的调节，保证发动机的正常工作。

二、燃油供给系统的工作原理1. 燃油从油箱进入供油系统当汽车发动机运转时，燃油泵开始工作，将油箱中的燃油通过供油管路输送到发动机工作部位。

燃油泵通过吸入油箱中的汽油，再将其压力增大后，输送到发动机燃烧室供应燃料。

2. 喷油嘴对进气歧管进行喷射在发动机工作时，喷油嘴会对进气歧管进行燃油喷射，根据发动机工作状态和工况，喷油嘴控制喷油量和喷油时间。

3. 调节器控制喷油量调节器根据发动机的工作状态和负荷情况，对喷油器的喷油量进行适当的控制，以保证发动机的正常工作。

调节器是通过传感器获取发动机的工作状态信息，并根据这些信息对喷油器进行动作控制。

结语：燃油供给系统作为汽车发动机的重要组成部分，在汽车的正常运行中起着至关重要的作用。

了解燃油供给系统的组成和工作原理，不仅有助于驾驶员保持车辆的良好状态，还对车辆的维护和保养具有重要意义。

希望通过此篇文章的介绍，能对读者了解燃油供给系统有所帮助。
