ZSE30A,ISE30A系列压力表参数设定

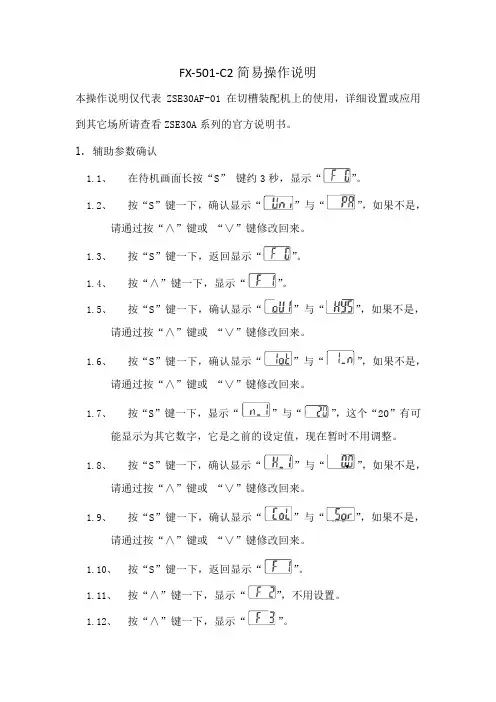

FX-501-C2简易操作说明

本操作说明仅代表ZSE30AF-01在切槽装配机上的使用，详细设置或应用到其它场所请查看ZSE30A系列的官方说明书。

1. 辅助参数确认

1.1、 在待机画面长按“S” 键约3秒，显示“”。

1.2、 按“S”键一下，确认显示“”与“”，如果不是，请通过按“∧”键或 “∨”键修改回来。

1.3、 按“S”键一下，返回显示“”。

1.4、 按“∧”键一下，显示“”。

1.5、 按“S”键一下，确认显示“”与“”，如果不是，请通过按“∧”键或 “∨”键修改回来。

1.6、 按“S”键一下，确认显示“”与“”，如果不是，请通过按“∧”键或 “∨”键修改回来。

1.7、 按“S”键一下，显示“”与“”，这个“20”有可能显示为其它数字，它是之前的设定值，现在暂时不用调整。

1.8、 按“S”键一下，确认显示“”与“”，如果不是，请通过按“∧”键或 “∨”键修改回来。

1.9、 按“S”键一下，确认显示“”与“”，如果不是，请通过按“∧”键或 “∨”键修改回来。

1.10、 按“S”键一下，返回显示“”。

1.11、 按“∧”键一下，显示“”，不用设置。

1.12、 按“∧”键一下，显示“”。 1.13、 按“S”键一下，确认显示“”与“”，如果不是，请通过按“∧”键或 “∨”键修改回来。

1.14、 按“S”键一下，返回显示“”。

1.15、 按“∧”键一下，显示“”。

1.16、 按“S”键一下，确认显示“”与“”，如果不是，请通过按“∧”键或 “∨”键修改回来。

1.17、 按“S”键一下，返回显示“”。

1.18、 按“∧”键一下，显示“”。

1.19、 按“S”键一下，确认显示“”与“”，如果不是，请通过按“∧”键或 “∨”键修改回来。

1.20、 按“S”键一下，返回显示“”。

1.21、 按“∧”键一下，显示“”。

1.22、 按“S”键一下，确认显示“”与“”，如果不是，请通过按“∧”键或 “∨”键修改回来。

5系列压力表操作设定（压力模式）

1、在操作菜单中，按 “+ „ 或 “- „找到 “设置„ 菜单后，按 “E „ 进入。

2、按 “+ „ 找到 “压力工程单位„ 菜单，按 “E „ 进入。

3、按“+ „ 或 “- „ 选择需要的压力单位，按 “E „ 确认，并返回上级菜单。

4、按 “+ „ 找到 “ 零位调整 „ 菜单，按 “E „ 进入。

5、选择 “确认 „后按 “E„ 仪表会把当前测量值作为位置零点，并返回上级

菜单。

6、按 “+ „ 找到 “设置最小量程值„ 菜单，按 “E „ 进入。

7、按 “+ „ 或 “- „ 修改最小量程值，按 “E „ 确认，并返回上级菜单。

8、按 “+ „ 找到 “设置最大量程值„ 菜单，按 “E „ 进入。

9、按 “+ „ 或 “- „ 修改最大量程值，按 “E „ 确认，并返回上级菜单。

压力表调节方法

压力表调节方法：

一、观察安全运行范围：

（1）先检查规定的最高最低压力之间的差异，以免超出安全运行范围。

（2）确定系统使用的介质，以便确保运行参数符合介质的性质要求。

（3）根据当前的需要不断观察压力是否已经超出了安全运行范围。

二、 热平衡调节：

（1）通过有效的热源和温度调节器，控制流入介质的介质温度，来获得所需的压力。

（2）在调节介质温度时，应注意保持合理的环境温度，以确保正常运行。

（3）使用热增强技术，来改善热热平衡实现压力稳定性。

三、机械式调节：

（1）将机械部件与调节器结合，使压力在规定范围内调节和维持它的参数。

（2）调节盘、调节锁和环境补偿可以最大程度地调节压力。

（3）压力控制装置的部件应具有耐磨性和耐腐性，以确保其性能稳定可靠。

四、设置安全阀和开关：

（1）可以采用安全阀和开关，以便调节压力，以确保系统安全运行。

（2）阀门内活塞和开关手柄应具有不断升级，可以实现更高准确度的调节。

（3）调节压力时，应注意系统流量及其替代方式，以保证正确操作。

数控机气路压力开关调节方法

目前，我公司共使用四种型号的压力保护开关，分别是SMC的IS1000机械压力开关、

GP46机械压力表带压力开关、ISE30型数显压力表压力开关和CKD的PPX型数显压力表

压力开关。 一、各种压力开关的设定方法

1、IS1000机械压力开关出线的一侧有一个小的旋钮，使用小一字螺丝刀通过调节此旋

钮即可改变开关动作的压力值。在压力开关一侧有一个红色的指示器，可以指示当前的压力

设定值。

2、GP46压力表带压力开关设定动作压力是需要逆时针旋转取下压力表的透明保护罩，

在压力表盘的下方有一个小的旋钮，使用小一字螺丝刀调节此旋钮即可调节压力开关的动作

压力。压力表上有一个绿色指针，此指针指示设定的动作压力。注意在调好动作压力之后将

压力表的保护罩再装上去。

说明：由于IS1000和GP46属于机械式压力开关，所以他们的动作压力指示器会存在

0.05MPa以下的指示误差，还会存在0.08MPa的动作迟滞。

3、ISE30型数显压力表压力开关共有三个按键和一个显示窗口，三个按键分别为“△”、

“SET”、“▽”，通过这三个按键可实现压力开关的设置。

持续按“SET”三秒以上即可进入主程序设置，第一个界面是选择压力单位，一般设置

为“bar”，如果需要改变单位，通过“△”或 “▽”来改变。设置到需要的单位后按“SET”

进入下一级显示颜色设置。显示颜色一般设置为“SOG”（ON时为绿色），如果要改变显示颜

色同样是通过△”或 “▽”来改变。显示颜色设置完成后按“SET”进入动作模式设定，一

般设置为“HYS”（迟滞模式），继续按“SET”进入输出状态设定，一般设置为“NO”（常开

状态）。继续按“SET”进入响应时间设定，这里设置气压达到设置压力和输出动作信号之间

的延时，单位为毫秒。继续按“SET”进入自动预置设定，一般设置为“MAN”（手动模式，

不能设置为“AUT”）。再继续按“SET”退出主程序设置。
