T5400-压力表样本及参数说明!2014-02-12

压力表型号‎表示方法和‎技术参数介‎绍发布时间：2012-4-23 19:06:20压力表型号‎表示方法有‎哪些？压力表型号‎代表什么意‎思？压力表技术‎参数是什么‎？压力表当被‎测介质通过‎接口部件进‎入弹性敏感‎元件(弹簧管)内腔时，弹性敏感元‎件在被测介‎质压力的作‎用下其自由‎端端会产生‎相应的位移‎，相应的位移则通过‎齿轮传动放‎大机构和杆‎机构转换为‎对应的转角‎位移，与转角位移‎同步的仪表‎指针就会在‎示数装置的‎度盘刻线上‎指示出被测‎介质的压力‎。

压力表型号表示方‎法：Y-□□ 第一个字母‎Y表示压力‎表；横杠后面第‎一个框内为‎数字表示表‎壳公称直径‎(50，60，100，150)；第二个框内‎为字母表示‎结构形式(无代号表示‎径向无边；Z轴向无边‎；ZQ轴向带‎前边T径向‎带后边) 。

一般压力表‎适用测量无‎爆炸，不结晶，不凝固，对铜和铜合‎金无腐蚀作‎用的液体、气体或蒸汽‎的压力。

Y□-□□ 第一个字母‎Y表示压力‎表；第一个框内‎为字母则表‎示该表的型‎式；横杠后第一‎个框内为数‎字，数字表示表‎壳公称直径‎；最后面的框‎内为字母，表描述。

YA-100、150氨压‎力表，YB-150A、150B系‎列精密压力‎表，YE-100、150系列‎膜盒压力表‎，YE-100B YE-150系列‎不锈钢膜盒‎压力表Y□□-□□ 第一个字母‎Y表示压力‎表; 第一个框内‎为字母则表‎示该表的结‎构型式；第二个框内‎为字母则表‎示其它功能‎性质或形式‎；横杠后第一‎个框内为数‎字，数字表示表‎壳公称直径‎；最后面的框‎内为字母，表描述。

YEJ-101、121矩形‎膜盒压力表‎，YMC、MN系列卫‎生型隔膜压‎力表，YML、MF隔膜压‎力表，YPF膜片‎压力表，YTN、YTN-B系列耐震‎压力表，YTT-150型差‎动远传压力‎表，YTZ-150电阻‎远传压力表‎.压力表技术参数：包括精确度‎等级；外径；径向，轴向1.压力表精确‎度等级：是以它的允‎许误差占表‎盘刻度值的‎百分数来划‎分的,其精度等级‎数越大允许‎误差占表盘‎刻度极限值‎越大。

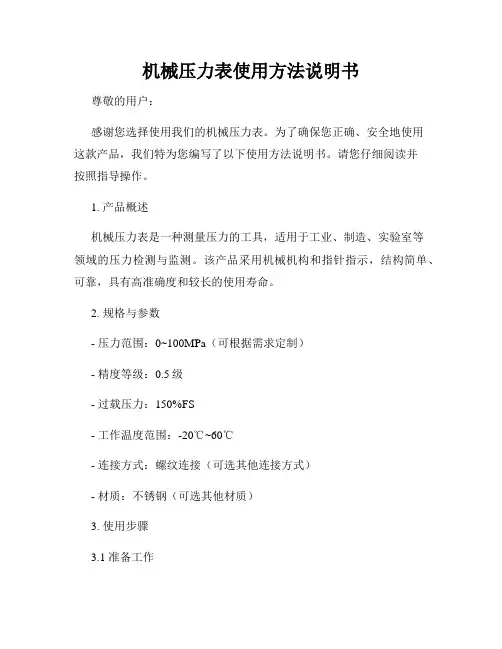

机械压力表使用方法说明书尊敬的用户：感谢您选择使用我们的机械压力表。

为了确保您正确、安全地使用这款产品，我们特为您编写了以下使用方法说明书。

请您仔细阅读并按照指导操作。

1. 产品概述机械压力表是一种测量压力的工具，适用于工业、制造、实验室等领域的压力检测与监测。

该产品采用机械机构和指针指示，结构简单、可靠，具有高准确度和较长的使用寿命。

2. 规格与参数- 压力范围：0~100MPa（可根据需求定制）- 精度等级：0.5级- 过载压力：150%FS- 工作温度范围：-20℃~60℃- 连接方式：螺纹连接（可选其他连接方式）- 材质：不锈钢（可选其他材质）3. 使用步骤3.1 准备工作- 检查机械压力表是否完好无损；- 检查连接管道是否牢固；- 确保压力表与被测介质兼容。

3.2 安装- 注重连接的可靠性，确保螺纹连接紧固；- 根据实际需求，选择合适的接口型号和尺寸；- 让压力表与被测介质之间的管道保持水平。

3.3 读数- 使用前，确认指针处于刻度零位，如不在零位应进行校准；- 视线垂直于指针，以正对指针指示的刻度；- 注意读数时避免产生视觉偏差。

4. 维护与保养4.1 日常保养- 定期清洁压力表，使用清洁干净的布擦拭外壳；- 避免机械振动和冲击；- 避免使用过大或过小的压力范围。

4.2 定期校准- 建议每年对机械压力表进行一次校准，以确保测量准确度；- 校准应由专业人员进行，确保使用精密的校准设备。

5. 注意事项- 避免超载使用，在量程之内使用压力表；- 避免机械压力表与腐蚀性介质接触，以免损坏仪表；- 避免机械压力表长时间暴露在高温或低温环境中，以免影响工作性能；- 避免与其他物体接触或碰撞。

6. 故障排除以下是一些常见的机械压力表故障及解决方法：- 指针抖动：可能是由于连接松动，应重新检查连接；- 读数不准确：可能是由于压力表失去标定，应重新进行校准；- 零位漂移：可能是由于机械部件磨损，应更换内部零件。

压力表知识压力的常识一．压力概念：这里的压力概念，实际上指的是物理学上的压强，即单位面积上所承受压力的大小。

二．压力的两种表示方法：（1）绝对压力：以绝对真空为基准，高于绝对真空的压力；（2）相对压力：以大气压力作为基准所标示的压力。

绝对压力=大气压力+相对压力三．名称正压：以大气压力为基准，高于大气压力的压力。

负压（真空）：以大气压力为基准，低于大气压力的压力。

差压：两个压力之间的差值。

表压：以大气压力为基准，大于或小于大气压力的压力。

压力表：以大气压力为基准，用于测量小于或大于大气压力的仪表。

四．常用单位：帕（Pa）千帕（Kpa）兆帕（Mpa）巴(Bar)1Mpa=10Bar=1000000Pa压力表一．概念以大气压力为基准，用于测量小于或大于大气压力的仪表。

二．分类1．压力表按其测量精确度，可分为精密压力表、一般压力表。

2．压力表按其指示压力的基准不同，分为一般压力表、绝对压力表、差压表。

3．压力表按其测量范围，分为真空表、压力真空表、微压表、低压表、中压表及高压表。

4．压力表按其组成，液柱式，电子式和机械式。

本部分就机械式做以介绍。

三．机械式压力表在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。

（1）组成弹性敏感元件齿轮传动机构指针外壳等（2）原理压力表通过表内的敏感原件的弹性形变，再由表内机械转换机构将压力变形传导至指针，引起指针转动来显示压力。

（3）弹性敏感元件的种类：弹簧管（波登管），膜片，膜盒，波纹管。

机械式压力表并由此分类。

（4）弹簧管式压力表弹簧管（波登管）分为C型管、盘簧管、螺旋管等型式。

弹簧管在内腔压力作用下，利用其所具有的弹性特性，可以方便地将压力转变为弹簧管自由端的弹性位移。

弹簧管的测量范围一般在0.1MPa ~ 250MPa。

目前，国内各生产厂家的压力表结构大同小异，主要由接口支撑部件、测量机构、传动放大机构和示数装置组成。

弹簧式压力表
一、压力表的结构与原理
锅炉上普遍使用的是弹簧管式压力表，主要由弹簧弯管、连杆、扇形齿轮、小齿轮、中心轴、指针、表盘等构件组成，如图所示。

弹簧弯管是由金属管(无缝铜管或无缝钢管)制成的。

管子截面呈扁圆形或椭圆形，它的一端是封闭的自由端，与杠杆连接。

杠杆的另一端连接扇形齿轮，扇形齿轮又与中心轴上的小齿轮相啮合，压力表的指针固定在中心轴上。

当弹簧弯管受到介质压力的作用时，它的截面有变成圆形的趋势，迫使弹簧弯管逐渐伸直，从而使弹簧弯管的自由端向上翘起。

压力越高，自由端向上翘起的幅度越大。

这一动作经过杠杆、扇形齿轮、小齿轮的传动，使指针偏转一个角度，在刻度盘上指示出压力高低。

当被测介质压力降低时，弹簧管要恢复原状，指针退回到相应刻度处。

在燃油(气)锅炉上还有一种使用较多的是电接点压力表。

电接点压力表是在普通弹簧管压力表上加装一套高低限电接点装置构成的。

它不但能随时测量介质压力变化情况，而且还能将被测介质保持在一定压力范围内，当被测压力超过这一范围时，能自动发出报警信号。

电接点压力表也可带继电器及接触器的电气线路，获得自动控制信号，通过控制机构，使被测介质的压力自动保持在上下限给定值的范围内。

三、压力表精度
弹簧管式压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为、1、、2、、3、4七个等级(锅炉上不用3级和4级)，数值越小，其精度越高。

例如，表盘量程0～，精度级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上
<
×％=±；当压力表指示压力为时，实际气压在～ 5MPa之间。

-。

压力表Introduction to Pressure Gauges压力表和压力开关压力表和压力开关是工厂中最常用的仪器。

然而，由于为数众多，维护和可靠性经常会被忽视。

从而，在老旧厂区见到大量无法使用的压力表和压力开关就不足为奇。

这种情况非常危险，因为如果压力开关失灵，工厂的安全就得不到保障。

反之，如果压力表损坏时工厂依然能安全运转，则说明该仪表毫无使用的必要。

因此，良好的过程仪表设计的首要目标便是，以较少的压力表和压力开关获得较好的作用和可靠性。

减少工厂中仪表数量的一种有效方法是，不再按照原有的陋习进行安装（例如在每个泵的出口都安装一块压力表）。

而是逐个核对每个设备的需要。

在核对过程中，我们应该思考以下问题：“这个压力表的读数对我有什么用处？”，只有在得到合理的答案时，才需要安装压力表。

如果压力表只是用来指示泵是否正在运转，就没必要安装，因为无需仪器即可做出判断。

如果压力表指示的是过程控制中的压力（或压降），则只有当我们能对结果采取相应措施（例如清洁滤清器）时这些信息才有意义，否则就毫无用处。

如果以上述原则来使用压力表，所用的压力表数量就会大幅减少。

如果工厂使用的压力表少而精，可靠性也会随之升高。

Pressure Gauges and switchesPressure gauges and switches are among the most often used instruments in a plant. But because of their great numbers, attention to maintenance--and reliability--can be compromised. As a consequence, it is not uncommon in older plants to see many gauges and switches out of service. This is unfortunate because, if a plant is operated with a failed pressure switch, the safety of the plant may be compromised. Conversely, if a plant can operate safely while a gauge is defective, it shows that the gauge was not needed in the first place. Therefore, one goal of good process instrumentation design is to install fewer but more useful and more reliable pressure gauges and switches.One way to reduce the number of gauges in a plant is to stop installing them on the basis of habit (such as placing a pressure gauge on the discharge of every pump). Instead, review the need for each device individually. During the review one should ask: "What will I do with the reading of this gauge?" and install one only if there is a logical answer to the question. If a gauge only indicates that a pump is running, it is not needed, since one can hear and see that. If the gauge indicates the pressure (or pressure drop) in the process, that information is valuable only if one can do something about it (like cleaning a filter); otherwise it is useless. If one approaches the specification of pressure gauges with this mentality, the number of gauges used will be reduced. If a plant uses fewer, better gauges, reliability will increase.压力表设计压力表（和开关）损坏的两个常见原因是管道振动和水气凝结，在寒冷天气下会冻结和损坏仪表外壳。

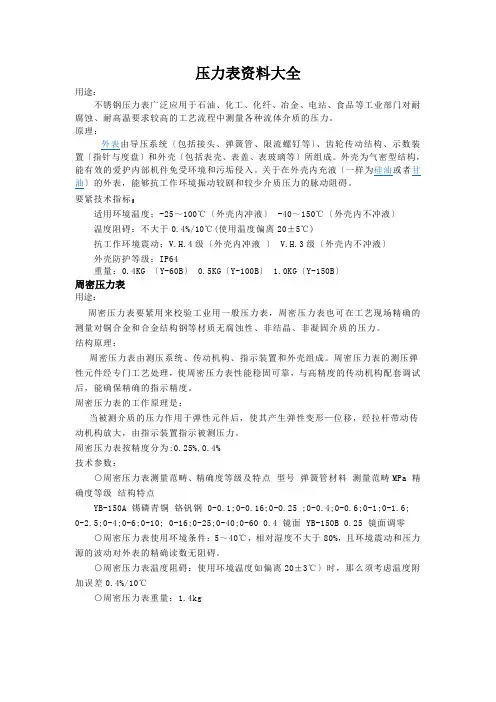

压力表资料大全用途：不锈钢压力表广泛应用于石油、化工、化纤、冶金、电站、食品等工业部门对耐腐蚀、耐高温要求较高的工艺流程中测量各种流体介质的压力。

原理：外表由导压系统〔包括接头、弹簧管、限流螺钉等〕、齿轮传动结构、示数装置〔指针与度盘〕和外壳〔包括表壳、表盖、表玻璃等〕所组成。

外壳为气密型结构，能有效的爱护内部机件免受环境和污垢侵入。

关于在外壳内充液〔一样为硅油或者甘油〕的外表，能够抗工作环境振动较剧和较少介质压力的脉动阻碍。

要紧技术指标：适用环境温度；-25～100℃〔外壳内冲液〕 -40～150℃〔外壳内不冲液〕温度阻碍：不大于0.4%/10℃(使用温度偏离20±5℃)抗工作环境震动；V.H.4级〔外壳内冲液〕 V.H.3级〔外壳内不冲液〕外壳防护等级：IP64重量：0.4KG 〔Y-60B〕 0.5KG〔Y-100B〕 1.0KG〔Y-150B〕周密压力表用途：周密压力表要紧用来校验工业用一般压力表，周密压力表也可在工艺现场精确的测量对铜合金和合金结构钢等材质无腐蚀性、非结晶、非凝固介质的压力。

结构原理：周密压力表由测压系统、传动机构、指示装置和外壳组成。

周密压力表的测压弹性元件经专门工艺处理，使周密压力表性能稳固可靠，与高精度的传动机构配套调试后，能确保精确的指示精度。

周密压力表的工作原理是：当被测介质的压力作用于弹性元件后，使其产生弹性变形—位移，经拉杆带动传动机构放大，由指示装置指示被测压力。

周密压力表按精度分为:0.25%,0.4%技术参数：○周密压力表测量范畴、精确度等级及特点型号弹簧管材料测量范畴MPa 精确度等级结构特点YB-150A 锡磷青铜铬钒钢 0-0.1;0-0.16;0-O.25 ;0-0.4;0-0.6;0-1;0-1.6;0-2.5;0-4;0-6;0-10; 0-16;0-25;0-40;0-60 0.4 镜面 YB-150B 0.25 镜面调零○周密压力表使用环境条件：5～40℃，相对湿度不大于80%，且环境震动和压力源的波动对外表的精确读数无阻碍。

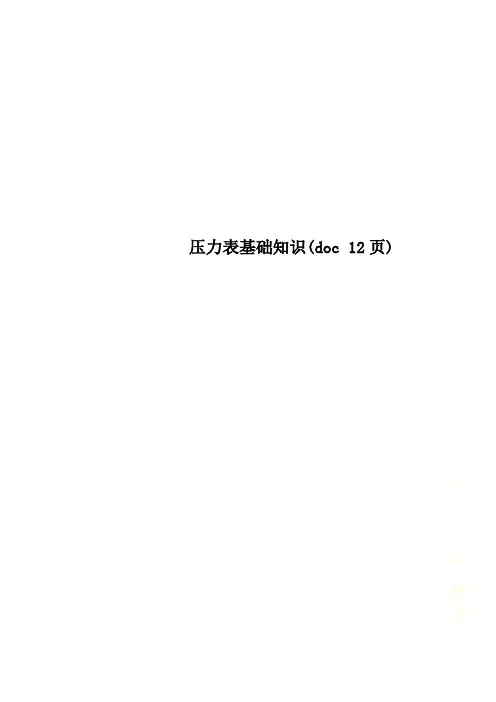

压力表基础知识(doc 12页)DG□□ 3.5 双指针压力表：GD1□ 3.6 耐震型类，再根据压力表的安装场合选择型号 4.1 室内A□□□ 4.2 室外B□□□ 4.3 振动的场合GV□□ 4.4 耐压防爆CD□□ 4.5 压力表的安装径向、径向壁挂（带面板）轴向、轴向安装夹具、轴向面板 4.6 压力表表盘刻度的选择 4.7 带法兰隔膜、毛细管的压力表法兰：直接型、远传型。

用于：电厂、石油、化工厂等 4.8 附件：虹吸管、节流阀、阻尼器、过压保护器、接头 4.9 禁油禁水测量氧气时请标明“禁油处理”测量乙炔时请标明“禁油处理”及耐腐蚀；测量氢气时请标明“禁油禁水处理”二、压力开关基础知识1. 概述压力开关是与电器开关相结合的装置，当到达预先设定的流体压力时，开关接点动作。

主要应用于电厂、石化、冶金行业等工业设备上输出报警或控制信号，在工业领域中有着重要的用途，能预防生产工程中重要装置的损坏，避免了重大生产事故地发生。

2. 压力开关主要敏感元件 2.1 波登管特点：普通型压力开关均采用此类敏感元件，主要材质由不锈钢、磷青铜等，测量范围广泛，长野的压力开关测量范围从10Pa（CL12）~100MPa（JM11） 2.2 波纹管特点：耐久性及耐振性较波登管好，接断差可调范围大，主要材质有不锈钢、磷青铜等，价格相对较高，但可测压力范围较小，最大为15MPa（CB33） 2.3 膜片特点：具有出色的耐腐蚀性，主要材质有NBR、氟橡胶等，如CS、CL系列等均采用此类敏感元件。

NBR：汽油、矿物油、苯氟橡胶：热油、蒸汽、空气、无机酸、卤素等 3. 压力开关的相关术语 3.1 精度：表示设备精准程度的值，包括线性度、公差、迟滞、重复性等。

目前长野的压力开关最高精度可达到±0.5%F.S，型号为CB33。

3.2 最大压力（Max.P）：压力范围的最大值。

3.3 满量程（F.S）：压力范围最大值和最小值的差值。

ZHT-2000精密数字压力表使用说明书西安智拓仪器仪表有限公司产品研发部修订前言◎感谢您购买我公司生产ZHT-2000系列精密数字压力表。

◎本使用手册是以初次购买者或考虑选用者为对象，对ZHT-2000系列精密数字压力表的功能及其使用进行说明。

◎在您读完后，请妥善保管在便于翻阅的地方，以便操作时参照。

注意◎本手册版权属有，未经许可不得复制、传递、使用和修改本手册或其中的内容。

◎我公司保留在预先不通知的情况下，对此手册中描述的任何产品进行修改和改进的权利；保留在预先不通知的情况下，修订或废止本文档的权利。

对改进后的产品有相应的使用手册或改进说明。

◎关于本手册内容我们力保正确无误，但是一旦您发现有不妥或错误请与我们联系。

目录一、概述 (2)1.1注意事项 (2)1.2产品特点 (2)二、技术指标 (2)2.1使用环境 (2)2.2显示 (2)2.3供电方式 (2)2.4压力指标 (3)2.5产品尺寸 (3)2.6可选功能 (3)三、仪表显示面板及功能键 (3)3.1按键功能说明 (3)3.2显示内容说明 (4)四、压力表校准 (4)五、基本功能使用 (4)5.1开关机 (4)5.2背光的打开/关闭 (4)5.3压力清零 (5)5.4单位切换 (5)5.5压力峰值记录 (5)六、设置菜单功能使用说明 (5)6.1菜单的进入 (5)6.2设置菜单的选项 (6)6.3设置测量速度 (6)6.4背光点亮时间设定设置 (6)6.5设置显示位数 (6)七、安装与维护 (6)7.1安装 (6)7.2维护 (7)八、保管与运输 (7)一、概述我公司沿用实验室用高精度数字压力计技术，将该技术运用于工业级压力表，确保了压力表的精度，非常适合于现场及实验室使用，完成精密压力测量和一般压力表、精密压力表等压力仪表的校验工作，它完全可以代替指针式精密压力表，性能更优越。

1.1注意事项⏹在不使用背光的情况下，请关闭背光，以延迟电池寿命。

压力表旳分类及技术参数一、Y系列压力表1、Y系列一般压力表、压力真空表、真空表该系列压力表广泛应用于管道及容器中测量无爆炸危险、无结晶体、不凝固及对合金不起腐蚀作用旳液体、气体、蒸汽等介质旳压力大小。

具有体积小，性能安全可靠，显示清晰等长处。

●选型表名称型号测量范畴（MPa）精度压力表Y-40 1.5；2.5Y-60 1.5；2.5Y-100 1.0；1.5Y-150 1.0；1.5Y-200 1.0；1.5真空表Z-40 -0.1～0； 1.5；2.5Z-60 1.5；2.5Z-100 1.0；1.5Z-150 1.0；1.5Z-200 1.0；1.5压力真空表YZ-40 -0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； 1.5；2.5YZ-60 1.5；2.5YZ-100 1.0；1.5YZ-150 1.0；1.5YZ-200 1.0；1.5使用环境条件温度-40～70℃；相对温度≤85%2、Y系列不锈钢压力表该系列压力表旳零件采用耐腐蚀旳不锈钢及耐腐蚀旳合金材料制成，使仪表具有良好旳耐腐蚀性能，可广泛应用于石油、化工、冶金、矿山、机械、电力及食品行业。

直接测量不结晶体，但有腐蚀性旳气体、液体旳压力。

●技术参数公称直径：Ф100构造形式：径向直接安装式接头螺纹：M20×1.5精度级别：1.5；2.5测量量范畴：-0.1～0MPa；-0.1～0.15至-0.1～2.4MPa；0～0.1至0～60MPa耐振级别：YBF为V.H.3；YBFN为V.H.4材料：0Cr18Ni9Ti、1Cr18Ni9Ti、316L●规格示意名称型号公称直径测量范畴（MPa）接头螺纹精度级别耐振级别YBF 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.3不锈钢耐振压力表YBFN 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.4二、YTN系列耐震压力表耐震压力表合用于环境剧烈振动场合，可耐受介质旳脉动，冲击及忽然卸荷，仪表批示稳定清晰。

双金属温度计是利用两种不同金属在温度改变时膨胀程度不同的原理工作的。

工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。

为提高测温灵敏度，通常将金属片制成螺旋卷形状。

当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。

由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。

这种仪表的测温范围是200~650℃，允许误差均为标尺两程的1%左右。

这种温度计和棒状的玻璃液体温度计的用途相似，但可使用在机械强度要求更高的条件下。

WSS系列双金属温度计是一种适合测量中、低温的现场检测仪表，可用来直接测量气体、液体和蒸汽的温度、该温度计从设计原理及结构上具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点。

可取代其它形工的测温仪表，广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。

特点: 无汞害，易读数，坚固耐震。

保护管材为1Gr18Ni9Ti不锈钢和钼二钛，承压、防腐能力强。

抽芯式温度计可不停机短时间维护或更换机芯。

轴向型、径向型、135º型、万向型等品种齐全，适应于各种现场安装的需要。

使用和维护: 1. WSS系列双金属温度计在保管、安装、使用及运输过程中，应尽量避免碰撞保护管，切勿使保 .护管弯曲、变形。

安装时，严禁扭动仪表外壳。

2. 仪表应在-30℃～80℃的环境温度内正常工作。

3. 仪表经常工作的温度最好能在刻度范围的1/2～3/4处。

压力表基本结构在压力测量和压力量值传递领域中，最常用到的仪器仪表无愧应数压力表。

因其结构简单、指示直观、性能稳定而得到了广泛的应用。

目前，国内各生产厂家的压力表结构大同小异，主要由接口支撑部件、测量机构、传动放大机构和示数装置组成。

仪表的接口支撑部件（见图）包括带有连接螺纹的接口部件、仪表外壳和罩壳；测量机构是由单圈或多圈弹簧管构成，是压力表的核心部件；传动放大机构由齿轮传动机构和杆机构组成，担负着将弹簧管自由端的位移转换放大的重任，是压力表的关键部件；示数装置则由仪表度盘和指针组成。

压力表技术规格书模板范本压力表技术规格书目录1. 概述 (3)2. 采用规范、标准及法规 (3)3. 供货范围及界面 (3)4. 设计与制造 (3)5. 材料 (4)6. 检验和测试 (4)7. 备品、备件及专用工具 (6)1.概述本技术规格书为压力表专用技术规格书，是对压力表及其附件在设计、制造、材料、测试、检验、运输和验收等方面提出的最低技术要求。

有关本工程的概况、周围环境、输送介质特性、仪表一般技术特性、供货要求和方式、遵循标准、计量单位、标识、工厂测试、现场试验、包装运输、质量保证、培训等的详细描述，应遵照《仪表、自控设备和控制系统通用技术规格书》执行。

压力表的详细技术数据在相应的数据表中列出，供货商应根据本技术规格书和相应的数据表以及通用技术规格书的要求向业主供货。

2.采用规范、标准及法规供货商除应参照通用技术规格书中列出的标准和规范外，还应提供在本工程中所采用的标准和规范的清单，并应保证其版本为最新版本（包括修正版）。

GB/T 15464 仪器仪表包装通用技术条件JJG 52 弹簧式压力表、压力真空表及真空表检定规程SY/T 0599 天然气地面设施抗硫化物应力开裂金属材料要求ZBY 002 仪器仪表运输、运输贮存基本环境条件及试验方法ZBY 003 仪器仪表包装技术条件BS EN 837-1 Pressure gauges Part 1. Bourdon tube pressure gauges-Dimensions metrologyrequirements and testing其它未列出的与本产品有关的规范和标准，供货商有义务主动向业主和设计提供。

所有规范和标准均应为项目采购期时的有效版本。

3.供货范围及界面供货商应提供压力表、垫片等。

4.设计与制造4.1 供货商提供的压力表及其相关的附件应适合天然气流量的连续测量，适应被测天然气组分、流量、压力、温度的变化，满足现场安装、使用环境的需求。

-0.1～0.9 ，-0.1～1.5 ，-0.1～2.4工作条件(1)环境温度：-40～60℃(2)工作压力：静负荷：用至测量上限值的3/4交变负荷：用至测量上限值的2/3短时压力：用至测量上限值(3)相对温度：<85%结构原理本电阻远传压力表由一个弹簧管压力表和一个滑线电阻式发送器等所组成.电阻远传压力表机械部分的作用与一般弹簧管压力表相同。

由于电阻发送器系统设置在齿轮传动机构上，因此,当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。

同时，一次仪表也指示出相应的压力值。

远传压力表有数字远传压力表，电接点远传压力表，电阻远传压力表，差动远传压力表，耐震电阻远传压力表等区别远传压力表适用于测量对钢及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

仪表内部设置一滑线电阻式发送器，可把被测值以电量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制，仪表也能就地指示压力，以便于现场工艺检查。

仪表由一个弹簧管压力表和一个滑线电阻式发送器等所组成。

远传压力表机械部份的作用原理与一般弹簧管压力表相同。

由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。

同时，一次仪表也指示相应的压力值。

压力变送器被测介质的两种压力通入高、低两压力室，作用在δ元件（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。

测量膜片与两侧绝缘片上的电极各组成一个电容器输出的4-20mA标准信号送入到程控系统中。

精度等级市场上通用型EMF的性能有较大差别，有些精度高、作用多，有些精度低、作用简单。
