压力表缓冲管型表

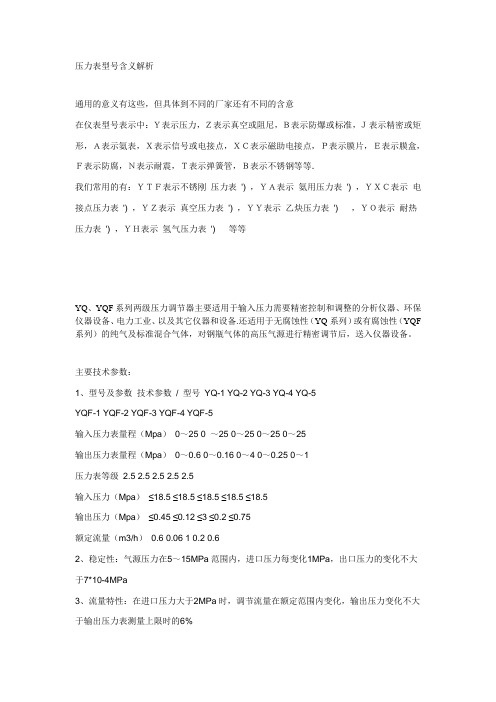

压力表型号含义解析通用的意义有这些，但具体到不同的厂家还有不同的含意在仪表型号表示中：Ｙ表示压力，Ｚ表示真空或阻尼，Ｂ表示防爆或标准，Ｊ表示精密或矩形，Ａ表示氨表，Ｘ表示信号或电接点，ＸＣ表示磁助电接点，Ｐ表示膜片，Ｅ表示膜盒，Ｆ表示防腐，Ｎ表示耐震，Ｔ表示弹簧管，Ｂ表示不锈钢等等．我们常用的有：ＹＴＦ表示不锈刚压力表') ，ＹＡ表示氨用压力表') ，ＹＸＣ表示电接点压力表') ，ＹＺ表示真空压力表') ，ＹＹ表示乙炔压力表') ，ＹＯ表示耐热压力表') ，ＹＨ表示氢气压力表') 等等YQ、YQF系列两级压力调节器主要适用于输入压力需要精密控制和调整的分析仪器、环保仪器设备、电力工业、以及其它仪器和设备.还适用于无腐蚀性（YQ系列）或有腐蚀性（YQF 系列）的纯气及标准混合气体，对钢瓶气体的高压气源进行精密调节后，送入仪器设备。

主要技术参数：1、型号及参数技术参数/ 型号YQ-1 YQ-2 YQ-3 YQ-4 YQ-5YQF-1 YQF-2 YQF-3 YQF-4 YQF-5输入压力表量程（Mpa）0～25 0 ～25 0～25 0～25 0～25输出压力表量程（Mpa）0～0.6 0～0.16 0～4 0～0.25 0～1压力表等级2.5 2.5 2.5 2.5 2.5输入压力（Mpa）≤18.5 ≤18.5 ≤18.5 ≤18.5 ≤18.5输出压力（Mpa）≤0.45 ≤0.12 ≤3 ≤0.2 ≤0.75额定流量（m3/h）0.6 0.06 1 0.2 0.62、稳定性：气源压力在5～15MPa范围内，进口压力每变化1MPa，出口压力的变化不大于7*10-4MPa3、流量特性：在进口压力大于2MPa时，调节流量在额定范围内变化，输出压力变化不大于输出压力表测量上限时的6%4、安装连接：a.入口端：G5/8"（左、右旋），W21.85 14牙寸（左、右旋）b.出口端：M10*1; M8*1软管接头等.三、适应气体：YQ系列H2、O2、N2、CH4、CO、CO2、He、Ne、Ar等非腐蚀性气体YQF系列NH3、SO2、H2S、HCL、NO等腐蚀性气体.产品名称：丙烷压力表产品型号：YW-60产品名称：氩气表产品型号：Yar-60/100产品名称：氢气压力表产品型号：YQ-60产品名称：乙炔压力表产品型号：YY-60/100/150产品名称：二氧化碳表产品型号：YC-60/100产品名称：氧气压力表产品型号：YO-60/100/150无锡惠华，压力表质量各方面都不错！压力表系列:一般压力表Y真空压力表YZ电接点压力表YXC燃气压力表YR船用压力表YC留针（记忆）压力表YL绝压表YJ水压表Y油压表Y气压表Y氧压表YO氨压表YA乙炔压力表YY氢气压力表YQ矿用压力表YKY耐高温压力表YGW双针双管压力表YZS-102定位压力表YD耐（抗）震系列:耐震压力表YN防震压力表YN耐震真空压力表YZN耐震电接点压力表YTXC耐震不锈钢压力表YNBF耐震隔膜式压力表YNBF--MF/ML/MK…耐震远传压力表YNYC耐震差动远传压力表YTTN耐震精密压力表YBN抗震差压表CYWN耐震膜盒压力表YEN耐震膜片压力表YPN耐（防）腐系列:隔膜压力表Y--MF/ML不锈钢压力表YBF不锈钢隔膜压力表YBF--MF/ML卫生型隔膜压力表Y--MK不锈钢膜盒压力表YE--B不锈钢膜片压力表YP--F不锈钢耐震压力表YNBF不锈钢差压压力表YBF-CA不锈钢安全型压力表CYB不锈钢远传隔膜压力表YTZ(YTT)--BF/MF/ML数字系列:数字压力表YS数显压力表YS智能数字压力表YS数字压差表CYG数字精密压力表YS传感（变送）系列压力变送器YSZC压力传感器YSZC差压变送器1151电感压力变送器YSG小巧型压力变送器YSZC微压系列:膜盒压力表YE膜片压力表YP不锈钢膜盒压力表YE--B不锈钢膜片压力表YP-F远传系列:电阻远传压力表YTZ差动远传压力表YTT耐震电阻远传压力表YTZ…Z耐震差动远传压力表YTT…Z隔膜远传压力表YTT-MF/ML精密系列:精密压力表YB精密数字压力表YSJ防爆数字压力表YSB压力控制电接点系列:压力继电器PD-H-L1(L2)电接点压力表YXC耐震电接点压力表YTXC磁助电接点压力表YXC磁感电接点压力表YXCG磁敏电接点压力表YXCM磁簧电接点压力表YXCH光电耐震电接点压力表YXD-Z耐震磁感电接点压力表YTXCG防爆感应电接点压力表YTXCG磁助电接点压力表（大功率）YXC 耐震光电信号电接点压力表YXXD 防爆电接点压力表YTXC--B高压系列高压压力表YG高压精密压力表YG-B防爆系列防爆压力表YTB防爆电接点压力表YTX温度系列WTZ/WTQ压力式温度计WSS/WSSX双金属温度计压力表附件:压力表垫片压力开表开关压力表截止阀压力表阻尼器压力表转换接头压力表缓冲器（管）压力表针型阀（考克）。

压力表选型(1)量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1.5倍; 在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍; 在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值; 在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍; 为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。

(2)型式选择测压>0.4MPa时，可选用弹簧管压力表; 测压<0.04MPa时，可选用波纹管和膜盒压力表; 测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置; 测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈; 脉动压力测量应附加阻尼器或耐震压力表; 测含有粉尘气体时应设置除尘器; 测含有液体的气体压力时应设置气液分离器; 测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表; 高压压力表(大于10MPa)应有泄压安全设施。

压力表的选择、校验和安装(图)压力表种类、型号、量程、精度等级的选择。

选择主要考虑三个方面：（1）根据被测压力的大小，确定仪表量程。

对于弹性式压力表，为了保证弹性元件在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须考虑到留有充分的余地，一般在被测压力较稳定的情况下，最大的压力值应不超过满量程的3/4；在被测压力波动较大的情况下，最大压力值应不超过满量程的2/3。

为了保证测量精度，被测压力值应不低于全量程的1/3为宜。

（2）根据生产允许的最大测量误差确定仪表的精度，选择时，应在满足生产要求的情况下尽可能选用精度较低，价廉耐用的压力表。

（3）选择时要考虑被测介质的性质。

如温度高低，粘度大小，腐蚀性，脏污程度，易燃易爆等。

还要考虑现场的环境条件，例如高温、腐蚀、潮湿、振动等。

压力表相关知识及更换标准操作一、概述在油水井井口更换安装压力表，是油水井日常管理工作中最基本的操作技能之一，主要是保证压力表准确显示真实压力值，为生产分析提供准确的压力资料。

通过本次分享，使岗位员工充分了解压力表的用途、作用，熟悉掌握压力表正确的更换操作方法，有效的控制操作过程中的风险，规避安全事故的发生，实现安全生产。

二、相关知识以大气压力为基准，用于测量小于或大于大气压力的仪表，叫压力表。

它一般由内部的弹性敏感元件（弹簧管、弹性膜片、弹性膜盒、波纹管等）的弹性形变带动齿轮传动机构通过放大后来显示相对于大气压力的相对值。

（一）压力表的分类压力表用来显示压力容器、管道系统或局部管线内的压力。

压力表种类很多，现场常用压力测量仪表有弹簧管压力表、电接点压力表、远传压力表、传感式压力表等。

1、弹簧管压力表弹簧管压力表结构简单、价格低、应用广。

适于在-40~60℃，相对湿度不大于80%的条件下，测量对钢或铜合金不腐蚀的气体、液体的压力或真空压力。

压力测量范围广（-0.1~100MPa）,精度等级有1、1.5、2.5级，标准压力表的精度等级为1.0。

对震动较大的场所可选用其耐震型压力表。

2、电接点压力表电接点压力表适用于测量对钢或铜合金不腐蚀的非凝固和结晶的液体、气体的压力或真空压力，但不适用于震动场所。

它可与继电器等配合使用，实现自动控制和报警。

3、远传压力表远传压力表适用于测量对钢或铜合金不腐蚀的液体、气体的压力或真空压力，但不适用于震动场所。

该仪表除就地指示外，还可远传与显示调节仪表配合使用，实现自动控制。

4、传感式压力表传感式压力表适用于距离远、测量点分散或环境恶劣、危险场合的液体与气体的压力测量。

（二）压力表的选择方法压力表的规格包括：压力表外壳直径、压力测量范围、测量精度等。

压力表的选择要求如下：1、根据工艺设备要求，选择压力表外壳直径。

1）为了便于操作和定期检查校验，工艺管网和机泵一般安装外壳直径为100mm的压力表；2）受压容器（加热炉、锅炉、缓冲罐、注水泵进出口管线等）及震动较大的部位，一般安装100~150mm的压力表；3）控制仪表系统一般多采用直径为60mm的压力表。

压力表简单介绍一、简介一般压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。

在工业过程控制与技术测量过程中，由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性，使得一般压力表得到越来越广泛的应用。

二、用途一般压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力及真空。

三、工作原理压力表通过表内的敏感元件--波登管的弹性形变，经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动，引起指针偏转来显示压力。

波登管分为C型管、盘簧管、螺旋管等型式。

一般采用冷作硬化型材料（常用材料是铜合金），在退火状态下具有很高的可塑性，经冷作加工硬化及定性处理后获得很高的弹性和强度。

C型波登管敏感元件截面显椭圆形，测量介质的压力作用在波登管的内侧，这样波登管椭圆截面会趋于圆形截面。

由于波登管微小变形，形成一定的环应力。

此环应力会使波登管向外延伸。

由于弹性波登管头部没有固定，其就会产生小小变形。

四、主要技术参数1）表盘直径（mm）：￠40；￠50；￠60；￠75；￠100；￠100；￠150；￠200；￠2502）精度等级（%）：1.0;1.6;2.5;4.03)测量范围(Mpa): 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.44)参比工作条件a)使用工作温度：-40℃～70℃;b)抗工作环境振动:V²H²3级;c)相对湿度不大于90%;5)温度影响：不大于0.4%/10℃(使用温度偏离20±5℃) ;6)执行标准：GB/T1226-2001 ;五、安装方式:1)径向直接安装2)径向带后边 3)轴向直接安装 4)轴向带前边六、常用国标连接螺纹尺寸七、使用注意事项1)工作压力使用全量程的 1/3 ～ 2/3 为宜，使用范围最高不得超过满刻度的 3/4 。

附件1压力测量表的选择方法以及安装的基本要求一、常用压力表U型管压力计、弹簧管压力表、膜盒压力表、膜片压力表二、常用压力表的适用范围1、U型管压力计：常用于测量低压、负压或微差压，在±0.1MPa范围内其测量准确度比较高。

2、弹簧管压力表:量程范围大、精度高；对冲击和振动敏感，多用于锅炉、压力容器、压力管道等特种设备上。

测量范围在40KPa以上时，宜选用弹簧管压力表。

3、膜盒压力表：适合用于微压或负压无腐蚀性气体的测量。

测量压力范围在－40KPa~0、0~40KPa时，宜选用膜盒压力表。

4、膜片压力表：测粘稠、易结晶含固体颗粒的场合可用膜片压力表。

三、压力表的精度等级选择方法1、压力表的精度是指压力表允许的基本误差，是以允许误差占表盘刻度极限值的百分数来表示的，常用的精度等级有0.16、0.25、0.4、1.0、1.6、2.5级。

一般测量用压力表精度等级，应选用1.0、1.6、2.5级。

精密测量用压力表精度等级，应选用0.16、0.25、0.4级。

2、精度等级一般都标在表盘上，选用压力表时，应根据设备的压力等级和实际工作需要来确定精度。

四、压力表量程的选择方法1、确定测量介质的压力范围，根据测量介质的特性选择压力表的类型；2、根据被测量介质的压力范围，确定压力表的量程范围，量程选择要求：1）测量稳定的压力时，正常操作压力值应在仪表测量范围上限值的1/3~2/3。

2）测定脉动压力时，正常操作压力值应在仪表测量范围上限值的1/3~1/2。

3）测定高、中压力时，正常操作压力值应在仪表测量范围上限值的1/2。

4)为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3处。

3、压力表的量程范围对测量精度的影响1）选用压力表量程偏大时，将会超出压力表允许的基本误差，造成测量误差大，影响压力读数的准确性。

2）选用压力表量程偏小时，测量介质的压力等于或接近压力表的最大刻度极限，引起压力表的误差增大，降低使用寿命。

1.1弹簧管压力表1.1.1概述单圈弹簧压力表应用十分广泛。

具有结构简单，坚固耐用，测量范围广，体积小等优点。

产品有普通型和精密型两种。

精密型一般用于校验。

1.1.2设备规范1.1.2.1仪表的型号、范围与精度：1.1.2.2仪表环境温度：0.16级：20±20℃；0.25级至0.5级：20±2℃1.0级至4.0级：50±5℃1.1.3校验与调整1.1.3.1校验时需要的主要仪器和工具：1.1.3.1.1精度为0.5级以上（或则要求较高的重要测点）的压力仪表需用活塞式压力计校验。

活塞式压力计应放置水平，并按其水准仪调准。

砝码应正确，活塞在任何位置转动自由灵活。

1.1.3.1.2精度为0.5级以下的普通压力表，真空表，需用压力实验台，真空泵校验，采用与标准表比较的方法。

标准表的量程比被校表大一个等级至少要相同；精度比被校表高两个等级。

1.1.3.1.2选用合适的搬手、起针器等1.1.3.2校验点的选用1.1.3.2.1校验点一般不少于5点，并均匀分布在全量程内（包括零点和最大点）。

1.1.3.2.2主要仪表应加校1～2点。

1.1.3.3调教方法和步骤：1.1.3.3.1与标准表比较法（如图一）图一：标准表比较法图二：标准砝码比较法a.将标准表与被校表垂直装在符合要求的试验台上，关闭阀①、②打开阀③，逆时针转动加压手轮；打开阀①、②关闭阀③，顺时针转动加压手轮到第一个验点（以标准表室点）读取标准表与被校表的示值，并做记录。

以此类推校验各点，当最后一个校验点校验完毕后，再缓慢降压，并按升压时校验点作下降校验。

在作上升校验不得有下降操作，在作下降校验不得有上升操作。

b.计算各点误差使其在规定范围内；并填写好校验报告。

1.1.3.3.2标准砝码比较法（图二）a.活塞式压力计处于校验工作状态后关闭阀③转动加压手轮并旋转砝码盘，使活塞升到合适的位置或厂家标志处。

先作压力表校验，在砝码盘上加上仪表校验点相应砝码后，转动加压手轮使活塞升到工作位置，然后用手旋转砝码（30～120转/分）读取仪表示值和砝码重量。

景县天然气综合利用一期扫线、试压方案一、概述：景县天然气综合利用一期工程始终点桩号为0+000至45+520段采用Φ273×7.0螺旋钢管和Φ273*7.9直缝钢管（材质为L360NB）,防腐层是3PE 防腐。

设计压力5.5MPa。

试压分为景县境内段试验和故城至德州段试压：门站至石德铁路北侧。

景县段王一槐水渠，衡德高速、八里庄水渠、已按要求单独进行清扫、充水、试压和排水。

试压方法图纸要求进行试压:强度试压力为7.7MPa,稳压4小时;严密性试压力为5.5MPa,稳压为24小时。

管线试压介质应采用清洁水，根据施工现场的实际情况，采用深井水，该井水清澈透明无腐蚀性，经化验结果符合要求。

试压后连接部分的焊口进行双百检测不再试压。

二、编制依据：2.1 《长输管道线路工程施工及验收规范》 SY50369－20062.2 《输气管道工程设计规范》 GB50251—20032.3 《输油输气管道线路工程施工及验收规范》 SY0401—982.4 《城镇燃气设计规范》 GB50028—932.5 《原油和天然气输送管道跨越工程设计规范》 SY/T0015.1—982.6 《石油天然气管道穿越工程施工及验收规范》 SY/T4079—19952.7 《西气东输冀宁联络线冀枣支线输气管道工程施工技术要求》三、施工程序及具体技术措施:通球、试压流程图3．1试压前准备工作：3.1.1试压方案必须告知业主、和监理部、特种设备监督所，并应经监理部批准，整个试压过程应有业主、特种设备监督所和监理代表在场监督。

任何计划变更、水压试验最后结果的审查和验收要由业主和监理部认可。

试压方确保清扫、试压作业严格按照已批准的水压试验方案进行。

试压方要完成所有的试压记录，并且要有业主、监理、特种设备监督所三方共同认可。

3.1.2协助业主到当地有关管理部门办理深井的用水和排水许可证。

在试压期间，将取、排水许可证保留在现场,禁止在许可证规定取、排水位置以外的地方取、排水。

压力测量仪表按工作原理分为液柱式、弹性式、负荷式和电测式等类型. 液压式压力测量仪表常称为液柱式压力计，它是以一定高度的液柱所产生的压力，与被测压力相平衡的原理测量压力的。

大多是一根直的或弯成 U形的玻璃管,其中充以工作液体.常用的工作液体为蒸馏水、水银和酒精。

因玻璃管强度不高，并受读数限制，因此所测压力一般不超过0。

3兆帕。

它的特点是。

液柱式压力计灵敏度高,因此主要用作实验室中的低压基准仪表，以校验工作用压力测量仪表。

由于工作液体的重度在环境温度、重力加速度改变时会发生变化，对测量的结果常需要进行温度和重力加速度等方面的修正。

弹性性式压力测量仪表是利用各种不同形状的弹性元件,在压力下产生变形的原理制成的压力测量仪表。

弹性式压力测量仪表按采用的弹性元件不同，可分为弹簧管压力表、膜片压力表、膜盒压力表和波纹管压力表等；按功能不同分为指示式压力表、电接点压力表和远传压力表等。

这类仪表的特点是结构简单,结实耐用，测量范围宽，是压力测量仪表中应用最多的一种.负荷式压力测量仪表常称为负荷式压力计，它是直接按压力的定义制作的，常见的有活塞式压力计、浮球式压力计和钟罩式压力计。

由于活塞和砝码均可精确加工和测量,因此这类压力计的误差很小，主要作为压力基准仪表使用，测量范围从数十帕至2500兆帕。

电测式压力测量仪表是利用金属或半导体的物理特性，直接将压力转换为电压、电流信号或频率信号输出,或是通过电阻应变片等，将弹性体的形变转换为电压、电流信号输出。

代表性产品有压电式、压阻式、振频式、电容式和应变式等压力传感器所构成的电测式压力测量仪表。

精确度可达0。

02级，测量范围从数十帕至700兆帕不等。
