重力式自动装料衡器校验记录表

龙源期刊网

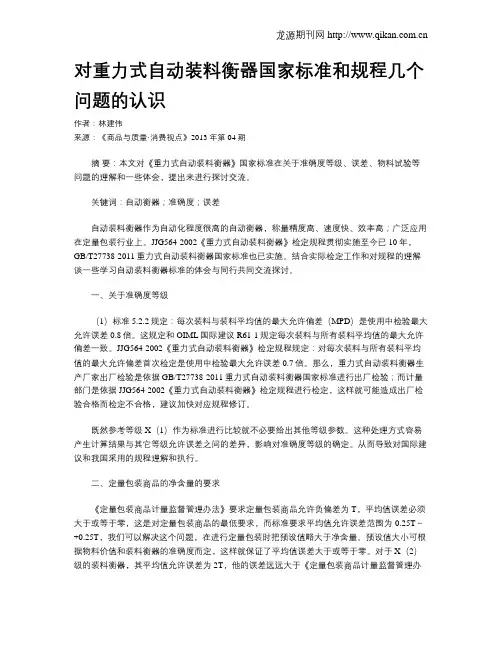

对重力式自动装料衡器国家标准和规程几个问题的认识

作者：林建伟

来源：《商品与质量·消费视点》2013年第04期

摘 要：本文对《重力式自动装料衡器》国家标准在关于准确度等级、误差、物料试验等问题的理解和一些体会，提出来进行探讨交流。

关键词：自动衡器；准确度；误差

自动装料衡器作为自动化程度很高的自动衡器，称量精度高、速度快、效率高；广泛应用在定量包装行业上。JJG564-2002《重力式自动装料衡器》检定规程贯彻实施至今已10年，GB/T27738-2011重力式自动装料衡器国家标准也已实施。结合实际检定工作和对规程的理解谈一些学习自动装料衡器标准的体会与同行共同交流探讨。

一、关于准确度等级

（1）标准5.2.2规定：每次装料与装料平均值的最大允许偏差（MPD）是使用中检验最大允许误差0.8倍。这规定和OIML国际建议R61-1规定每次装料与所有装料平均值的最大允许偏差一致。JJG564-2002《重力式自动装料衡器》检定规程规定：对每次装料与所有装料平均值的最大允许偏差首次检定是使用中检验最大允许误差0.7倍。那么，重力式自动装料衡器生产厂家出厂检验是依据GB/T27738-2011重力式自动装料衡器国家标准进行出厂检验；而计量部门是依据JJG564-2002《重力式自动装料衡器》检定规程进行检定，这样就可能造成出厂检验合格而检定不合格，建议加快对应规程修订。

既然参考等级X（1）作为标准进行比较就不必要给出其他等级参数。这种处理方式容易产生计算结果与其它等级允许误差之间的差异，影响对准确度等级的确定。从而导致对国际建议和我国采用的规程理解和执行。

二、定量包装商品的净含量的要求

《定量包装商品计量监督管理办法》要求定量包装商品允许负偏差为T，平均值误差必须大于或等于零，这是对定量包装商品的最低要求，而标准要求平均值允许误差范围为-0.25T～+0.25T，我们可以解决这个问题，在进行定量包装时把预设值略大于净含量。预设值大小可根据物料价值和装料衡器的准确度而定，这样就保证了平均值误差大于或等于零。对于X（2）级的装料衡器，其平均值允许误差为2T，他的误差远远大于《定量包装商品计量监督管理办法》要求；即包装出来属于不合格品，只能用于非贸易结算和管理办法中规定适用范围之外的包装物品。也就是说X（1）级的装料衡器是定量包装商品的最低级别。 龙源期刊网

1 量块 （0.5~1000）mm 一等及如下 JJG146-2023

2 金属线纹尺 (0~1000) mm U=(0.1+0.4 Lm JJG73-2023

3 玻璃线纹尺 (0~1000) mm U=(0.1+0.5 Lm JJG73-2023

4 激光干涉比长仪 (0~1000) mm U=(0.1+0.1 Lm k=3 JJG331-1994

5 激光干涉仪（线性定位精度部分） (0~1000) mm U=(0.05+0.4 Lm

k=3 JJG739-2023

6 光栅、容栅、磁栅系统 (0~1000) mm U=(0.1+0.4 Lm k=3 JJG341-1994

7 位移传感器系统 (0～1000)mm U=(0.1+0.4Lm k=3 JJG836-1993

8 旋光原则石英管 -90°~+90° U=0.003°k=3 JJG864-1994

9 单刻线样板 (0.1~46)m 5%~2% (k=3) JJG 2023-1989

10 多刻线样板 (0.1~10)m U99: (2~5)% JJG2023-1989

11 校对样板 (0.1~10)m U99: (2~5)% JJG2023-1989

12 干涉显微镜 H: (0.1~1)m ±(22~5)% JJG77-2023

13 双频激光干涉仪 （0-1000）mm (0.1+0.4L)μm

（k=3） JJG739-2023

JJG 396-1985 14 激光测量系统 (0～10)m 5×10-7L

15 双频激光干涉仪 (0～10)m 5×10-7L

16 位移传感器 （0-1）m 0.16m+110-6 JJG836-1993

17 齿轮螺旋线样板 (0～90)、

L≤100mm (1.0~1.8)m /100mm，(k=3) JJG408-2023

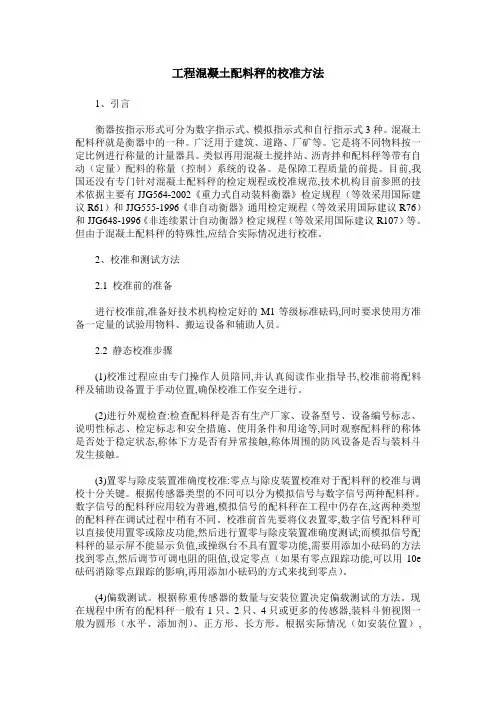

工程混凝土配料秤的校准方法

1、引言

衡器按指示形式可分为数字指示式、模拟指示式和自行指示式3种。混凝土配料秤就是衡器中的一种。广泛用于建筑、道路、厂矿等。它是将不同物料按一定比例进行称量的计量器具。类似再用混凝土搅拌站、沥青拌和配料秤等带有自动（定量）配料的称量（控制）系统的设备。是保障工程质量的前提。目前,我国还没有专门针对混凝土配料秤的检定规程或校准规范,技术机构目前参照的技术依据主要有JJG564-2002《重力式自动装料衡器》检定规程（等效采用国际建议R61）和JJG555-1996《非自动衡器》通用检定规程（等效采用国际建议R76）和JJG648-1996《非连续累计自动衡器》检定规程（等效采用国际建议R107）等。但由于混凝土配料秤的特殊性,应结合实际情况进行校准。

2、校准和测试方法

2.1 校准前的准备

进行校准前,准备好技术机构检定好的M1等级标准砝码,同时要求使用方准备一定量的试验用物料、搬运设备和辅助人员。

2.2 静态校准步骤

(1)校准过程应由专门操作人员陪同,并认真阅读作业指导书,校准前将配料秤及辅助设备置于手动位置,确保校准工作安全进行。

(2)进行外观检查:检查配料秤是否有生产厂家、设备型号、设备编号标志、说明性标志、检定标志和安全措施、使用条件和用途等,同时观察配料秤的称体是否处于稳定状态,称体下方是否有异常接触,称体周围的防风设备是否与装料斗发生接触。

(3)置零与除皮装置准确度校准:零点与除皮装置校准对于配料秤的校准与调校十分关键。根据传感器类型的不同可以分为模拟信号与数字信号两种配料秤。数字信号的配料秤应用较为普遍,模拟信号的配料秤在工程中仍存在,这两种类型的配料秤在调试过程中稍有不同。校准前首先要将仪表置零,数字信号配料秤可以直接使用置零或除皮功能,然后进行置零与除皮装置准确度测试;而模拟信号配料秤的显示屏不能显示负值,或操纵台不具有置零功能,需要用添加小砝码的方法找到零点,然后调节可调电阻的阻值,设定零点（如果有零点跟踪功能,可以用10e砝码消除零点跟踪的影响,再用添加小砝码的方式来找到零点）。

国家衡器质量监督检验中心（山东省计量科学研究院）　鲁新光。刘平　【摘要】　本文叙述了重力式自动装料衡器在型式评价试验过程中应注意的几个问题，　并对每一个问题进行了详尽的分析，对判断重力式自动装料衡器的计量准确度等级起到了关　键作用。　【关键词】　自动装料衡器；静态试验；物料试验；ｍｐｅ；ｍｐｄ　【中图分类号】ＴＨ７１５．１　６　【文献标识码】Ｃ　Ｔａｌｋｉｎｇ　ｓｏｍｅ　ｐｒｏｂｌｅｍｓ　ａｂｏｕｔ　ａｕｔｏｍａｔｉｃ　ｇｒａｖｉｍｅｔｒｉｃ　ｆｉｌｌｉｎｇ　ｉｎｓｔｒｕｍｅｎｔ　ｔｅｓｔ　Ａｒｔｉｃｌｅ　ａｂｓｔｒａｃｔ：Ｔｈｉｓ　ａｒｔｉｃｌｅ　ｉｎｔｒｏｄｕｃｅｓ　ｓｏｍｅ　ｐｒｏｂｌｅｍｓ　ａｂｏｕｔ　ａｕｔｏｍａｔｉｃ　ｇｒａｖｉｍｅｔｒｉｃ　ｆｉｌｌｉｎｇ　ｉｎｓｔｒｕｍｅｎｔ　ｔｅｓｔ，ａｎｄ　ｍａｋｅｓ　ｔｈｅ　ｅｘｈａｕｓｔｉｖｅ　ａｎａｌｙｓｉｓ　ｔｏ　ｅａｃｈ　ｐｒｏｂｌｅｍ　ｗｈｉｃｈ　ｉｓ　ｉｍｐｏ￣ａｎｔ　ｔｏ　ｊｕｄｇｅ　ｍｅｔｗｌｏ￣ｃａｌ　ａｃｃｕｒａｃｙ　ｃｌａｓｓ　ｏｆ　ｔｈｅ　ｇｒａｖｉｍｅｔｒｉｃ　ｆｉｌｌｉｎｇ　ｉｎｓｔｒｕｍｅｎｔ．　Ｋｅｙ　ｗｏｒｄｓ：ａｕｔｏｍａｔｉｃ　ｆｉｌｌｉｎｇ　ｉｎｓｔｒｕｍｅｎｔ；ｓｔａｔｉｃ　ｔｅｓｔ；ｍａｔｅｒｉａｌ　ｔｅｓｔ；ｍｐｅ；ｍｐｄ　前言　重力式自动装料衡器（以下简称自动装料衡　器），即把散状物料分成预定的且实际上恒定质量　的装料，并将物料装入容器的自动衡器。该种计　量器具多用于定量产品包装生产使用。量多面广，　使用频繁，其计量准确与否直接影响到消费者的　权益和经营者的效益，因此无论国际还是国内对　此项试验工作一直都非常重视。目前Ｒ６１国际建　议《重力式自动装料衡器》、Ｒ８７国际建议《关于　定量包装商品净含　均是与此相关的国际建议。　Ｒ６１国际建议适用于重力式自动装料衡器型式评　价和检定，自动装料衡器主要用于对散状物料的　定量包装；Ｒ８７国际建议则主要是对市场上定量　包装商品的要求，适用于定量包装商品的计量监　督。现行国内有效的检定规程是ＪＪＧ５６４—２００２《重　力式自动装料衡器》，型式评价试验主要包括静态　试验和物料试验两方面，我们在试验工作中发现　有几个问题是必须引起重视的，否则将导致试验　准确度等级有误。　一、型式评价试验标准器的选择　标准器的误差大小是保障试验结果准确和量　值可靠的关键，自动装料衡器静态试验的主要标　准器是标准砝码、物料试验的主要标准器是控制　衡器。　对标准砝码的选择相对比较简单，要注意把　进行静态试验的自动装料衡器准确度等级参考值　估计略高一点，根据估计的准确度等级参考值的　最大允许误差选择相应等级的标准砝码即可。若　在试验前需要立即校准或检定的，标准砝码的误　差应不大于被测衡器最大允许误差ｍｐｅ的１／３；其　他情况下，标准砝码的误差应不大于被测衡器最　大允许误差ｍｐｅ的ｌ／５。　对控制衡器的选择，就是选择控制衡器的准　确度和误差大小，对控制衡器误差大小的要求又　取决于被检自动装料衡器的允许误差限的大小，　而自动装料衡器的允许误差限又取决于自动装料　衡器的准确度等级，然而自动装料衡器准确度等
