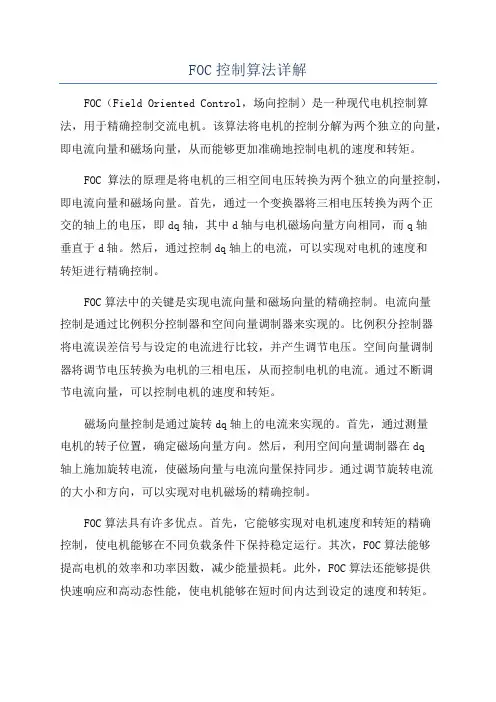

FOC控制算法详解FOC（Field Oriented Control，场向控制）是一种现代电机控制算法，用于精确控制交流电机。

该算法将电机的控制分解为两个独立的向量，即电流向量和磁场向量，从而能够更加准确地控制电机的速度和转矩。

FOC算法的原理是将电机的三相空间电压转换为两个独立的向量控制，即电流向量和磁场向量。

首先，通过一个变换器将三相电压转换为两个正交的轴上的电压，即dq轴，其中d轴与电机磁场向量方向相同，而q轴垂直于d轴。

然后，通过控制dq轴上的电流，可以实现对电机的速度和转矩进行精确控制。

FOC算法中的关键是实现电流向量和磁场向量的精确控制。

电流向量控制是通过比例积分控制器和空间向量调制器来实现的。

比例积分控制器将电流误差信号与设定的电流进行比较，并产生调节电压。

空间向量调制器将调节电压转换为电机的三相电压，从而控制电机的电流。

通过不断调节电流向量，可以控制电机的速度和转矩。

磁场向量控制是通过旋转dq轴上的电流来实现的。

首先，通过测量电机的转子位置，确定磁场向量方向。

然后，利用空间向量调制器在dq轴上施加旋转电流，使磁场向量与电流向量保持同步。

通过调节旋转电流的大小和方向，可以实现对电机磁场的精确控制。

FOC算法具有许多优点。

首先，它能够实现对电机速度和转矩的精确控制，使电机能够在不同负载条件下保持稳定运行。

其次，FOC算法能够提高电机的效率和功率因数，减少能量损耗。

此外，FOC算法还能够提供快速响应和高动态性能，使电机能够在短时间内达到设定的速度和转矩。

然而，FOC算法也存在一些挑战和限制。

首先，FOC算法需要对电机进行精确建模，并测量和估计电机的参数，以实现准确的控制。

其次，FOC算法中的控制参数需要进行调整和优化，以实现最佳性能。

此外，FOC算法的计算复杂度较高，需要较强的计算能力和实时性。

总结起来，FOC是一种现代的电机控制算法，通过将电机的控制分解为电流向量和磁场向量的控制，能够实现对电机的速度和转矩的精确控制。

foc 高频注入算法FOC是一种基于精确定位的高频注入算法，它常用于交流电机的磁通定向控制。

FOC的基本原理是通过在电机的双坐标轴上分别注入高频信号，从而实现对电机电流的精确控制。

具体来说，FOC分为两个阶段：电流反馈和位置反馈。

在电流反馈阶段，FOC通过电流传感器获取电机的实时电流信息，然后根据控制策略计算出合适的电压指令。

为了减小电机电流的谐波失真，FOC通常会在电流控制环节中注入高频信号。

这些高频信号可以通过PWM技术生成，然后通过逆变器输出给电机。

通过精确控制高频信号的振幅和频率，FOC可以实现对电机电流的精确控制，从而提高电机的性能和效率。

在位置反馈阶段，FOC通过位置传感器获取电机的转子位置信息，并将其与控制器中的理论位置进行比较。

为了实现更精确的位置控制，FOC通常会在位置控制环节中注入高频信号。

在这个阶段中，高频信号的作用是提高位置的精确度，减小转子位置的偏差，从而使电机能够更精确地跟踪理论位置。

通过以上两个阶段的协同作用，FOC可以实现对电机的精确控制。

使用FOC算法控制交流电机，可以实现高效率、高动态响应和高转矩密度，从而在众多应用领域，如汽车电动化、工业自动化等中发挥重要作用。

除了FOC算法本身，还有一些相关的技术和方法可以辅助FOC算法的实现和应用。

例如，用于传感器信号处理的滤波技术，用于高频信号生成的PWM技术，以及用于电机控制的PID控制器等等。

这些技术可以提高FOC算法的性能和稳定性，从而使其在实际应用中更加可靠和有效。

总之，FOC是一种基于精确定位的高频注入算法，通过在电机的电流和位置控制环节中注入高频信号，实现对电机的精确控制。

它在交流电机的磁通定向控制中发挥着重要作用，可以提高电机的性能和效率，并在众多领域中得到广泛应用。

foc pi调节器算法设计
FOC（Field Oriented Control）中的PI调节器算法设计，主要用于电流控制。

在永磁同步电机（PMSM）的FOC系统中，通常采用PI 调节器对电流进行闭环矫正。

以下是一个简化的设计步骤：
1. 选择调节器的结构，以确保系统稳定，同时满足所需要的稳态精度。

在FOC系统中，通常采用串联式PI控制器，以获得更好的控制效果。

2. 设计PI调节器的参数。

对于电流环PI调节器，主要的参数是比例增益（P）和积分增益（I）。

在工程实践中，通常先设计内环（电流环），再设计外环（速度环或位置环）。

对于电流环PI调节器，首先将给定的参考值与实际反馈值进行比较，得到误差信号。

这个误差信号通过PI调节器进行处理，然后输出一个控制信号，用于驱动电机的相应部分。

控制信号的目标是使电流的实际值尽可能接近于参考值。

比例增益（P）和积分增益（I）的选择对控制系统的性能有重要影响。

比例增益决定了系统对误差的响应速度，而积分增益则决定了系统消除误差的能力。

在实际应用中，通常需要通过实验来调整这些参数，以获得最佳的控制效果。

以上是一个简化的设计流程，实际应用中可能还需要考虑其他因素，如系统的非线性、动态特性和稳定性等。

foc 位置闭环算法FOC位置闭环算法是一种在电机控制系统中广泛使用的技术，它通过不断调整电机的控制信号来实现精确的位置闭环控制。

本文将详细介绍FOC位置闭环算法的原理、应用和优势。

一、FOC位置闭环算法的原理FOC（Field Oriented Control）是一种基于电机转子磁场定向的控制技术，通过将电机的三相电流分解为直轴和交轴两个分量，实现对电机的精确控制。

在FOC位置闭环算法中，首先需要通过传感器获取电机的转子位置信息，然后根据位置误差计算出转子位置的反馈信号。

接下来，根据反馈信号和设定的目标位置，计算出电机的控制信号。

最后，将控制信号送入电机驱动器，驱动电机转动到目标位置。

二、FOC位置闭环算法的应用FOC位置闭环算法广泛应用于各种需要精确位置控制的场景，例如机械加工、自动化生产线、机器人等。

在这些应用中，FOC位置闭环算法可以实现高精度的位置控制，提高生产效率和产品质量。

以机器人为例，机器人需要根据任务要求准确地移动到指定位置。

FOC位置闭环算法可以通过不断调整电机的控制信号，使机器人实现精确的位置控制。

这样，机器人可以准确地执行各种任务，提高生产效率和工作质量。

三、FOC位置闭环算法的优势相比传统的控制算法，FOC位置闭环算法具有以下优势：1. 高精度：FOC位置闭环算法可以实现高精度的位置控制，满足各种应用场景的要求。

2. 高效性：FOC位置闭环算法通过精确控制电机的转子位置，避免了能量的浪费，提高了系统的能效。

3. 稳定性：FOC位置闭环算法通过不断调整电机的控制信号，能够及时响应外部干扰，保持系统的稳定性。

4. 可靠性：FOC位置闭环算法通过实时监测电机的转子位置，并根据反馈信号进行控制，可以及时发现和纠正可能出现的问题，提高系统的可靠性。

四、总结FOC位置闭环算法是一种在电机控制系统中应用广泛的技术，通过精确控制电机的转子位置，实现高精度的位置控制。

FOC位置闭环算法在机械加工、自动化生产线、机器人等领域都有重要的应用，能够提高生产效率和产品质量。
