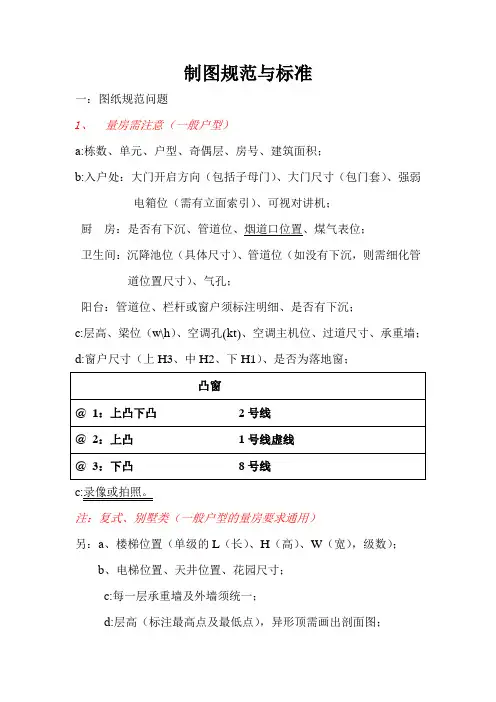

制图规范与标准一：图纸规范问题1、量房需注意（一般户型）a:栋数、单元、户型、奇偶层、房号、建筑面积；b:入户处：大门开启方向（包括子母门）、大门尺寸（包门套）、强弱电箱位（需有立面索引）、可视对讲机；厨房：是否有下沉、管道位、烟道口位置、煤气表位；卫生间：沉降池位（具体尺寸）、管道位（如没有下沉，则需细化管道位置尺寸）、气孔；阳台：管道位、栏杆或窗户须标注明细、是否有下沉；c:层高、梁位（w\h）、空调孔(kt)、空调主机位、过道尺寸、承重墙；d:窗户尺寸（上H3、中H2、下H1）、是否为落地窗；c:录像或拍照。
注：复式、别墅类（一般户型的量房要求通用）另：a、楼梯位置（单级的L（长）、H（高）、W（宽），级数）；b、电梯位置、天井位置、花园尺寸；c:每一层承重墙及外墙须统一；d:层高（标注最高点及最低点），异形顶需画出剖面图；e:必须要拍照或录像。
2：图纸细节a:格式：例如：PLAN金质颐园周小姐雅居原始结构图（平面布置图）SCALE:1:80 *原始结构图需写明建筑面积、房型；*平面布置图需写明建筑面积、房型、设计风格；b:平面图字体、标注大小统一（宋体）；c:线性；d: 窗户用4根线表示（外2号线、内1号线）；栏杆用3根线表示（外2号线、内1号线）；e: 图框标签栏：工程名称，图名，设计，助理, 日期，比例，图号，序号。
3：各图纸内容原始结构图A:入户门开门方向、内部详细尺寸、外框尺寸；B：窗户（平窗\凸窗）尺寸（h1、h2、h3）、栏杆；C：梁位、空调孔、烟道及烟道口、管道、地漏、下沉位、气孔、煤气位、强弱电（带详图）、可视电话；D: 有异型顶的房子需标明顶面最低点和最高点及剖面示意；E:未知外墙厚度均画240mm。
平面布置图标注家具及结构主要尺寸、家具均为双线、模块统一、面积周长、地面填充；施工图一套完整的施工图纸应包括以下3个部分并按照所标明的序号排列：1.图纸概要2.平面图3.立面图A:图纸概要（8~9张）：图纸封面、居众装饰品牌解读、温馨提示、目录1（图纸多可增加目录2）、图例说明、施工图设计说明、工程施工规范、电气设计说明B: 平面11张原始结构图拆墙砌墙图（改动大的可以分开画）拆墙：1、拆墙位置需填充尺寸需明细；2、拆墙墙体厚度；3、开窗位置需标明窗高及离地高。
平面图制图规范平面图是一种常见的图形表达方式，广泛应用于各个行业和领域，包括建筑设计、工程制图、城市规划等。
为了保证平面图的准确性和可读性，制图时需要遵循一定的规范。
下面是平面图制图的一些基本规范。
1.图纸选择：根据具体要求选择合适的图纸规格和比例尺。
常用的图纸规格有A0、A1、A2等，而比例尺根据实际需求来确定，常见的比例尺有1:100、1:200等。
2.用图标明：在平面图上清晰地标出北方，并标注方位。
同时，还需要标明图名、编号、比例尺、绘图日期、单位等信息。
3.线条规范：平面图中的线条需要清晰、粗细一致，并且要注重线型的表达。
常见的线型有实线、虚线、点虚线等，根据具体情况选择合适的线型。
4.颜色运用：平面图中的颜色需要清晰明亮，不同元素使用不同的颜色进行区分。
比如，道路可以使用灰色或黑色，建筑物可以使用红色或蓝色等。
5.比例尺表达：平面图中的比例尺需要标明，可以使用文字或图标的形式来表示。
比例尺应该放在图纸的左下角或右下角，并说明具体的比例尺数值。
6.尺寸标注：平面图中的各个要素的尺寸需要进行标注，以便于后续的测量和施工。
尺寸标注要清晰、准确，并且要采用统一的标注方法。
常见的标注方法有平行线标注、基线标注、正交线标注等。
7.符号使用：平面图中需要使用一些符号来表示不同的要素，比如建筑物、树木、线路等。
这些符号应该明确、统一，并且要符合相关的规范。
在使用符号时，要注意大小、颜色、形状的统一性。
8.图例绘制：平面图中需要绘制一个图例，用来解释不同符号和颜色的含义。
图例应该简洁明了，并且要放在图纸的左上角或右上角。
9.文字描述：平面图中可以使用文字进行一些简单的描述，比如标注建筑物的用途、道路的宽度等。
文字应该清晰易读，并且要注意字体的一致性。
10.图纸保护：在制图过程中，要注意保护图纸，避免弄脏、折损或者刮花。
在使用图纸时，要小心轻放，并且保持手部干燥和清洁。
总而言之，平面图的制图规范主要包括选用合适的图纸和比例尺、线条规范、颜色运用、比例尺表达、尺寸标注、符号使用、图例绘制、文字描述等方面。
工程制图各个知识点总结工程制图是工程设计的重要环节，是设计师将设计思想和方案通过图纸表现出来的主要手段。
工程制图是一门综合性较强的学科，包括了很多知识点。
本文将从工程制图的基本概念、常用制图工具、制图标准、制图技巧等方面进行总结，以帮助读者系统地了解工程制图相关知识。
一、工程制图的基本概念1.工程制图的定义工程制图是指将设计师头脑中形成的设计图样或方案通过符号、印刷或绘画等方式，用图形、数字和文字等方式记录下来，并表达出来的过程。
2.工程制图的作用工程制图是工程设计的重要环节，它能够帮助设计师将设计思想和方案通过图纸表现出来，为设计、施工、检测和运行提供了方便和依据。
3.工程制图的分类工程制图可分为建筑制图、机械制图、电气制图、水利工程制图等几个大类。
其中建筑制图是指为建筑设计所准备的图样。
机械制图是指机械产品的图样，电气制图是指电气设备和电气工程的图样。
水利工程制图是指水利工程、水电工程和排水工程的图样等。
二、常用制图工具1.绘图仪器绘图仪器是绘制工程图样的主要工具，包括了绘图板、三角尺、量角器、分度盘等。
2.绘图材料绘图材料包括了图纸、铅笔、橡皮擦、圆规、钢尺等。
不同的工程制图需要选择不同的绘图材料。
3.制图软件随着计算机技术的发展，现在有很多制图软件可供使用，如AutoCAD、SolidWorks、Pro/E等。
使用制图软件能够提高绘图效率和质量。
三、制图标准1.图样标准图样标准是规定工程制图的一些基本规范，包括了图纸尺寸、标注、线型、符号等方面。
图样标准的目的是确保绘制的工程图样具备一定的规范性和统一性。
2.尺寸标准尺寸标准是规定工程图上尺寸的测量方法和标注规范。
尺寸标准的目的是确保图样尺寸的准确性和可读性。
3.钳度标准钳度标准是规定工程图上各种角度的标注规范，以及角度的测量方法和表示方法。
四、制图技巧1.线条的使用在工程图上，线条是最基本的元素。
正确选择和使用线条是很重要的。
常见的线条有实线、虚线、点线等。
CAD制图规范及技巧整理关键信息项1、制图目的2、适用范围3、软件版本4、图层设置规则5、字体与标注样式6、图形比例与精度7、图纸布局与打印设置8、图框与标题栏规范9、绘图基本技巧10、图形文件管理与保存11 制图目的本协议旨在确立统一的 CAD 制图规范和技巧，以提高制图效率、保证图纸质量、增强图纸的可读性和可理解性，便于不同人员之间的交流与协作。
111 确保图纸能够准确传达设计意图，减少误解和错误。
112 遵循行业标准和最佳实践，使图纸符合相关规范和要求。
12 适用范围本协议适用于所有使用 CAD 软件进行制图的项目和任务，包括但不限于建筑设计、机械设计、电气设计等领域。
121 涵盖从初步设计到最终施工图的整个制图过程。
122 适用于内部团队协作以及与外部合作伙伴的图纸交流。
13 软件版本指定使用的 CAD 软件版本，以确保功能的一致性和兼容性。
131 明确所支持的最低版本和推荐使用的版本。
132 说明在不同版本之间转换图纸时的注意事项。
14 图层设置规则建立清晰合理的图层分类体系，便于对图形元素进行管理和控制。
141 定义不同类型图形元素所属的图层，如轮廓线、中心线、标注等。
142 规定图层的颜色、线型、线宽等属性设置。
143 强调图层的开关、冻结、锁定等操作的规范使用。
15 字体与标注样式统一字体和标注样式，使图纸表达清晰、规范。
151 选择适合的字体类型和大小，确保在不同比例下的可读性。
152 制定标注的格式、精度、箭头样式等。
153 明确尺寸标注、文字注释、引线标注等的规范要求。
16 图形比例与精度根据实际需要选择合适的图形比例，保证图形的准确性和精度。
161 确定常用的图形比例，如 1:1、1:5、1:10 等。
162 规定图形的精度设置，包括小数位数、角度精度等。
163 说明在不同比例下图形尺寸的标注方法。
17 图纸布局与打印设置合理布局图纸，优化打印效果。
171 确定图纸的图幅大小、方向和边框尺寸。
