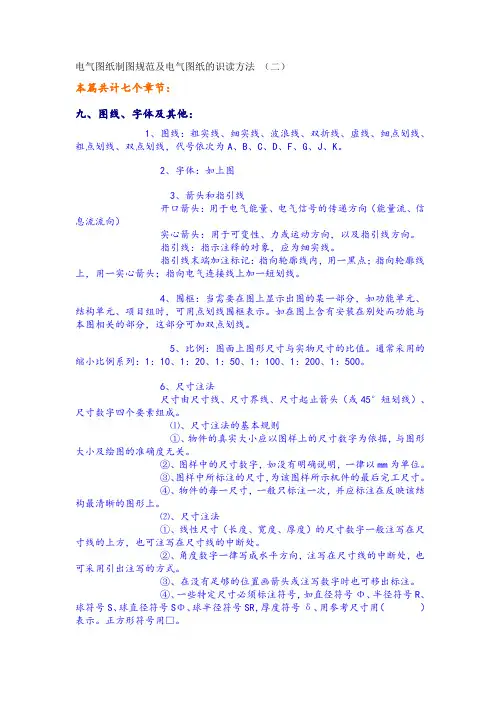

电气图纸制图规范及电气图纸的识读方法（二）本篇共计七个章节：九、图线、字体及其他：1、图线：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线，代号依次为A、B、C、D、F、G、J、K。
2、字体：如上图3、箭头和指引线开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向）实心箭头：用于可变性、力或运动方向，以及指引线方向。
指引线：指示注释的对象，应为细实线。
指引线末端加注标记：指向轮廓线内，用一黑点；指向轮廓线上，用一实心箭头；指向电气连接线上加一短划线。
4、围框：当需要在图上显示出图的某一部分，如功能单元、结构单元、项目组时，可用点划线围框表示。
如在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线。
5、比例：图面上图形尺寸与实物尺寸的比值。
通常采用的缩小比例系列：1：10、1：20、1：50、1：100、1：200、1：500。
6、尺寸注法尺寸由尺寸线、尺寸界线、尺寸起止箭头（或45°短划线）、尺寸数字四个要素组成。
⑴、尺寸注法的基本规则①、物件的真实大小应以图样上的尺寸数字为依据，与图形大小及绘图的准确度无关。
②、图样中的尺寸数字，如没有明确说明，一律以mm为单位。
③、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸。
④、物件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
⑵、尺寸注法①、线性尺寸（长度、宽度、厚度）的尺寸数字一般注写在尺寸线的上方，也可注写在尺寸线的中断处。
②、角度数字一律写成水平方向，注写在尺寸线的中断处，也可采用引出注写的方式。
③、在没有足够的位臵画箭头或注写数字时也可移出标注。
④、一些特定尺寸必须标注符号，如直径符号Φ、半径符号R、球符号S、球直径符号SΦ、球半径符号SR，厚度符号δ、用参考尺寸用（）表示。
正方形符号用□。
7、安装标高有绝对标高和相对标高之分。
绝对标高：海拨高度以青岛市外黄海平面作为零点而确定的高度尺寸。

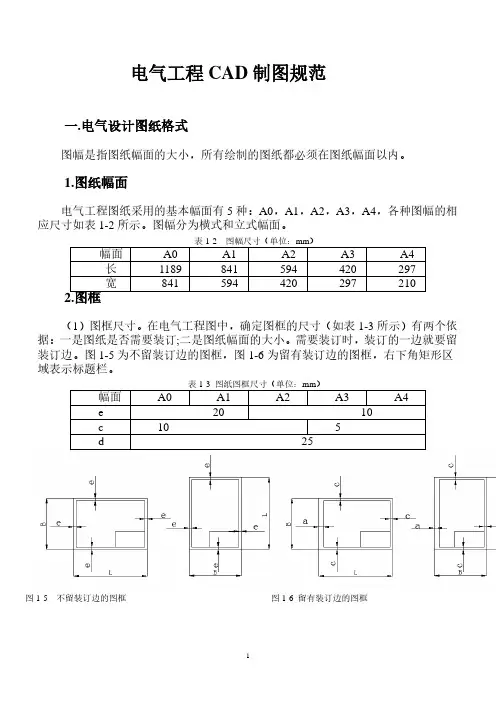

电气工程CAD制图规范一.电气设计图纸格式图幅是指图纸幅面的大小，所有绘制的图纸都必须在图纸幅面以内。
1.图纸幅面电气工程图纸采用的基本幅面有5种：A0，A1，A2，A3，A4，各种图幅的相应尺寸如表1-2所示。
图幅分为横式和立式幅面。
表1-2 图幅尺寸（单位：mm）幅面A0 A1 A2 A3 A4长1189 841 594 420 297宽841 594 420 297 2102.图框（1）图框尺寸。
在电气工程图中，确定图框的尺寸（如表1-3所示）有两个依据：一是图纸是否需要装订;二是图纸幅面的大小。
需要装订时，装订的一边就要留装订边。
图1-5为不留装订边的图框，图1-6为留有装订边的图框，右下角矩形区域表示标题栏。
表1-3 图纸图框尺寸（单位：mm）幅面A0 A1 A2 A3 A4e 20 10c 10 5d 25图1-5 不留装订边的图框图1-6 留有装订边的图框(2)图纸线宽。
图纸的内框线根据不同的幅面、不同的输出设备宜采用不同的线宽，如表1-4所示；各种图纸的外框线均为0.25mm的实现。
表1-4 图纸内框线宽（单位：mm）幅面绘图机类型喷墨绘图机笔试绘图机A0，A1 1.0 0.7A2，A3,A4 0.7 0.53.标题栏标题栏一般由名称、代号区、签字区、更改区及其他区组成，用于说明图的名称、编号、责任者的签名，以及图中局部内容的修改记录等。
各区的布置形式有多种，而且不同单位的标题栏也各有特色。
根据幅面的大小推荐两种比较通用的格式，分别如图1-7和图1-8所示。
图1-7 设计通用标题栏（A0和A1幅面）图1-8 设计通用标题栏（A2、A3和A4幅面）二、电气设计使用图线字体和比例做出了相应的规定，其中图线的相关要求如下。
1.基本图线1，根据国标规定，电气工程图中常用的线型有实线、虚线、点画线、波浪线、双折线等。
设备使用线条颜色（绿色）；2，管道供水使用线条颜色为红色实线，回水使用线条颜色为红色虚线，冷凝水使用青色；3，阀门使用线条颜色为绿色；4，标注线（绿色），文字（白色）；5，建筑基础，结构（白色）；6，门窗（绿色）；2.图线的宽度图线的宽度应根据图纸的大小和复杂程度，在下列数值中选择：0.18mm,0.25mm,0.35mm,0.5mm,0.7mm,1mm,1.4mm,2mm。

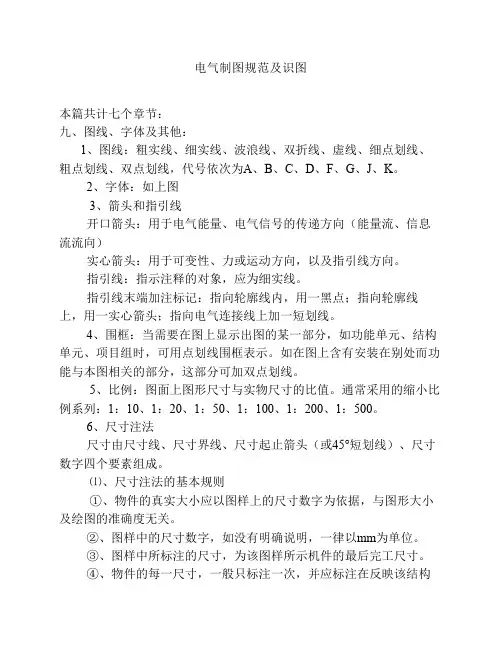

电气制图规范及识图本篇共计七个章节：九、图线、字体及其他：1、图线：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线，代号依次为A、B、C、D、F、G、J、K。
2、字体：如上图3、箭头和指引线开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向）实心箭头：用于可变性、力或运动方向，以及指引线方向。
指引线：指示注释的对象，应为细实线。
指引线末端加注标记：指向轮廓线内，用一黑点；指向轮廓线上，用一实心箭头；指向电气连接线上加一短划线。
4、围框：当需要在图上显示出图的某一部分，如功能单元、结构单元、项目组时，可用点划线围框表示。
如在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线。
5、比例：图面上图形尺寸与实物尺寸的比值。
通常采用的缩小比例系列：1：10、1：20、1：50、1：100、1：200、1：500。
6、尺寸注法尺寸由尺寸线、尺寸界线、尺寸起止箭头（或45°短划线）、尺寸数字四个要素组成。
⑴、尺寸注法的基本规则①、物件的真实大小应以图样上的尺寸数字为依据，与图形大小及绘图的准确度无关。
②、图样中的尺寸数字，如没有明确说明，一律以mm为单位。
③、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸。
④、物件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
⑵、尺寸注法①、线性尺寸（长度、宽度、厚度）的尺寸数字一般注写在尺寸线的上方，也可注写在尺寸线的中断处。
②、角度数字一律写成水平方向，注写在尺寸线的中断处，也可采用引出注写的方式。
③、在没有足够的位置画箭头或注写数字时也可移出标注。
④、一些特定尺寸必须标注符号，如直径符号Φ、半径符号R、球符号S、球直径符号SΦ、球半径符号SR，厚度符号δ、用参考尺寸用（）表示。
正方形符号用□。
7、安装标高有绝对标高和相对标高之分。
绝对标高：海拨高度以青岛市外黄海平面作为零点而确定的高度尺寸。
相对标高：选定某一参考面或参考点为零点而确定的高度尺寸。
电气制图规范及识图本篇共计七个章节：九、图线、字体及其他：1、图线：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线，代号依次为A、B、C、D、F、G、J、K。
2、字体：如上图3、箭头和指引线开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向）实心箭头：用于可变性、力或运动方向，以及指引线方向。
指引线：指示注释的对象，应为细实线。
指引线末端加注标记：指向轮廓线内，用一黑点；指向轮廓线上，用一实心箭头；指向电气连接线上加一短划线。
4、围框：当需要在图上显示出图的某一部分，如功能单元、结构单元、项目组时，可用点划线围框表示。
如在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线。
5、比例：图面上图形尺寸与实物尺寸的比值。
通常采用的缩小比例系列：1：10、1：20、1：50、1：100、1：200、1：500。
6、尺寸注法尺寸由尺寸线、尺寸界线、尺寸起止箭头（或45°短划线）、尺寸数字四个要素组成。
⑴、尺寸注法的基本规则①、物件的真实大小应以图样上的尺寸数字为依据，与图形大小及绘图的准确度无关。
②、图样中的尺寸数字，如没有明确说明，一律以mm为单位。
③、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸。
④、物件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
⑵、尺寸注法①、线性尺寸（长度、宽度、厚度）的尺寸数字一般注写在尺寸线的上方，也可注写在尺寸线的中断处。
②、角度数字一律写成水平方向，注写在尺寸线的中断处，也可采用引出注写的方式。
③、在没有足够的位置画箭头或注写数字时也可移出标注。
④、一些特定尺寸必须标注符号，如直径符号Φ、半径符号R、球符号S、球直径符号SΦ、球半径符号SR，厚度符号δ、用参考尺寸用（）表示。
正方形符号用□。
7、安装标高有绝对标高和相对标高之分。
绝对标高：海拨高度以青岛市外黄海平面作为零点而确定的高度尺寸。
相对标高：选定某一参考面或参考点为零点而确定的高度尺寸。
