电气工程CAD制图规范一.电气设计图纸格式图幅是指图纸幅面的大小，所有绘制的图纸都必须在图纸幅面以内。
1.图纸幅面电气工程图纸采用的基本幅面有5种：A0，A1，A2，A3，A4，各种图幅的相应尺寸如表1-2所示。
图幅分为横式和立式幅面。
2.（1）图框尺寸。
在电气工程图中，确定图框的尺寸（如表1-3所示）有两个依据：一是图纸是否需要装订;二是图纸幅面的大小。
需要装订时，装订的一边就要留装订边。
图1-5为不留装订边的图框，图1-6为留有装订边的图框，右下角矩形区域表示标题栏。
图1-5 不留装订边的图框图1-6 留有装订边的图框(2)图纸线宽。
图纸的内框线根据不同的幅面、不同的输出设备宜采用不同的线宽，如表1-4所示；各种图纸的外框线均为0.25mm的实现。
标题栏一般由名称、代号区、签字区、更改区及其他区组成，用于说明图的名称、编号、责任者的签名，以及图中局部内容的修改记录等。
各区的布置形式有多种，而且不同单位的标题栏也各有特色。
根据幅面的大小推荐两种比较通用的格式，分别如图1-7和图1-8所示。
图1-7 设计通用标题栏（A0和A1幅面）图1-8 设计通用标题栏（A2、A3和A4幅面）二、电气设计使用图线不同的电气图，对图线、字体和比例有不同的要求。
国标对电气工程图的图线、字体和比例做出了相应的规定，其中图线的相关要求如下。
1.基本图线根据国标规定，电气工程图中常用的线型有实线、虚线、点画线、波浪线、双折线等。
2.图线的宽度图线的宽度应根据图纸的大小和复杂程度，在下列数值中选择：0.18mm,0.25mm,0.35mm,0.5mm,0.7mm,1mm,1.4mm,2mm。
在电气工程图中，图线一般只用两种宽度，分别为粗实线和细实线，其宽度之比为2:1.在通常情况下，粗线的宽度采用0.5mm或0.7mm，细线的宽度采用0.25mm 或0.35mm。
在同一图纸中，同类图线的宽度应基本保持一致，虚线、点画线及双点画线的画长和间隔长度也应大致相等。

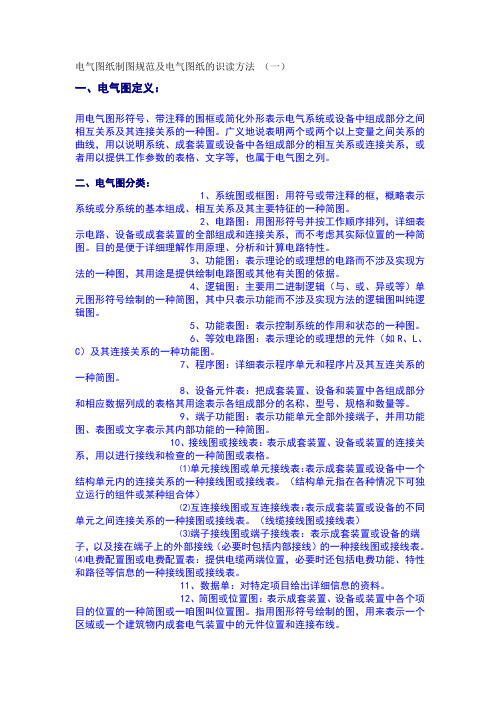

电气图纸制图规范及电气图纸的识读方法（一）一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
电气制图规则一、使用工具使用 AUTOCAD2006，保存格式为 2004 DWG格式。
涉及到的字符标注采用标准工程字体。
主动力平行母线的间距 15，其他平行导线的间距 10，垂直导线的间距 10。
主电路中各图形符号的间距 20，原理图部分各图形符号的间距是 30。
二、制图规范1、图号编号原则YJ—计划号—工位号—图纸类型—该类型顺序号（ 2 位）—改动序号（ 1 位）10：OP 10YL ：原理图20：OP20JX ：接线图30：OP30SL ：图例说明40：OP40PL ：元器件位置图50：OP50MX ：明细表60：OP6070：OP7080：OP8090：OP90100：OP100110： OP110说明：1、计划号为市场部下发的计划号。
2、单台设备工位号省略。
3、类型顺序号为当前类型图纸的顺序号，每种图纸单独编号，编号从01 开始。
4、改动序号为该图纸改动后的顺序号，原始图纸省略，改动序号使用字母，第一次改动为 A，第二次改动为 B，依次类推。
2、图纸页号的编号原则1.图纸明细，图例，线颜色、结构框图从 1-9 。
2.主电路原理图编号从 10-19 。
2.交流控制原理图编号从 20-29 。
3.直流控制原理图编号从 30-49 。
4.PLC 输入原理图编号从50-69 。
5.PLC 输出原理图编号从70-89 。
6.AD/DA、光幕、伺服驱动等接线图编号从90-99。
7.元器件位置图和接线图编号从 100-109。
8.如遇特殊情况某区域范围超限时，将该区域图纸编号 +200。
每套图纸必须有一个图纸列表，它描述了一个有几张图纸，各图纸的名称。
3、元器件的符号和命名方法执行 GB4728《图用图形符号》和 GB7159《电气技术中的文字符号制定通则》的国家标准。
常用元器件命名方法电磁铁—— YA电磁阀—— KV端子板—— XT插头—— XP插座—— XS控制用变压器—— TC电力变压器—— TM断路器—— QF接触器—— KM继电器—— KA熔断器—— FU按钮—— SB控制开关，选择开关——SA液位传感器—— SL压力传感器—— SP位置传感器—— SQ温度传感器—— ST照明灯—— EL指示灯—— HL发热元件—— EH电动机—— M详细符号及说明见附录。
最新电器制图规范标准最新电器制图规范标准是为了确保电器设计图纸的准确性、统一性和可读性，提高设计效率和产品质量，同时满足国际和国内相关标准的要求。
以下是一些关键点，用于指导电器制图的规范：1. 图纸格式和尺寸：应符合ISO或国家标准规定的图纸尺寸，如A0、A1、A2等，并使用合适的图纸边框。
2. 比例：图纸上的比例应根据电器部件的大小和复杂性来选择，常用的比例包括1:1、1:5、1:10等。
3. 图线：应使用不同粗细的线条来区分不同的图元，如轮廓线、中心线、尺寸线等。
4. 图层管理：图纸应使用图层来管理不同的设计元素，以便于修改和打印。
5. 文字标注：所有文字应清晰可读，字体大小和样式应统一，避免使用手写或难以辨认的字体。
6. 尺寸标注：尺寸应准确无误，标注应包括尺寸线、尺寸界线、尺寸数字等，且应符合相关标准。
7. 符号和标记：电器图纸中使用的符号和标记应遵循国际电工委员会（IEC）或国家标准的规定。
8. 电气元件表示：电气元件的图形符号应符合IEC标准，且在图纸上的位置应与实际安装位置一致。
9. 接线图和布线图：接线图应清晰显示电气元件之间的连接关系，布线图则应详细展示电缆和导线的走向。
10. 材料和部件清单：图纸应附有详细的材料和部件清单，包括型号、规格、数量等信息。
11. 设计变更：任何设计变更都应在图纸上明确标注，并有相应的版本控制。
12. 审核和批准：所有图纸在发布前都应经过严格的审核和批准流程，以确保图纸的准确性和合规性。
13. 电子文件管理：电子图纸应使用统一的文件格式进行存储和管理，如DWG、DXF等，并确保数据的安全性和完整性。
14. 环保和安全：在设计过程中应考虑环保和安全因素，确保电器产品符合环保标准和安全规范。
15. 国际兼容性：对于出口产品，电器图纸应考虑目标市场的规范和标准，确保产品的国际兼容性。
通过遵循这些规范，可以确保电器制图的质量和效率，同时降低生产过程中的错误和返工，提高产品的市场竞争力。
电气图纸制图规范及电气图纸的识读方法用电气图形符号、带注释的围框或者简化外形表示电气系统或者设备中组成部份之间相互关系及其连接关系的一种图。
广义地说表明两个或者两个以上变量之间关系的曲线，用以说明系统、成套装臵或者设备中各组成部份的相互关系或者连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
1、系统图或者框图：用符号或者带注释的框，概略表示系统或者分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序罗列，详细表示电路、设备或者成套装臵的全部组成和连接关系，而不考虑其实际位臵的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或者理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或者其他有关图的依据。
4、逻辑图：主要用二进制逻辑(与、或者、异或者等)单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或者理想的元件(如R、L、C)及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装臵、设备和装臵中各组成部份和相应数据列成的表格其用途表示各组成部份的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或者文字表示其内部功能的一种简图。
10、接线图或者接线表：表示成套装臵、设备或者装臵的连接关系，用以进行接线和检查的一种简图或者表格。
⑴单元接线图或者单元接线表：表示成套装臵或者设备中一个结构单元内的连接关系的一种接线图或者接线表。
(结构单元指在各种情况下可独立运行的组件或者某种组合体)⑵互连接线图或者互连接线表：表示成套装臵或者设备的不同单元之间连接关系的一种接图或者接线表。
(线缆接线图或者接线表)⑶端子接线图或者端子接线表：表示成套装臵或者设备的端子，以及接在端子上的外部接线(必要时包括内部接线)的一种接线图或者接线表。
常用电气图纸制图规范(1)常用电气图纸制图规范是指制定电气图纸的一些基本规定，主要涉及到电气图纸的排列、标注、尺寸及图形等方面的规范。
这些规定可以确保电气工程的顺利进行，并且更好地实施安全管理。
本文将对常用电气图纸制图规范进行详细介绍。
一、图纸标准尺寸电气图纸标准尺寸有4种，分别为A4，A3，A2和A1。
其中，A4和A3两种尺寸的电气图纸采用竖排排版的方式。
A2和A1采用横排排版的方式。
在图纸中应该注明尺寸和比例等信息。
每张图纸应放置标题栏，标题栏包括项目名称、图纸编号、图纸名称以及制图日期等，这些信息必须清晰明确，方便使用。
二、图形尺寸及标注根据电气工程的实际需求，不同的电气图形大小可以有所差别。
在绘制时，必须按照比例放大或缩小，使用合适的比例尺，按照实际物理尺寸绘制。
对于图形标注时应该准确明确，如阀门、泵、伺服表等，需要清晰地标识其名称、型号和规格等。
三、线路图标注要求线路图中，要标注所连接设备的电缆型号、规格、节数等信息。
另外，应该准确明确线路名称、线缆路径、接线板位置，确保线路连接的准确性。
保证线路的连接正确，以避免因电路短路、开路等问题而发生危险。
四、图形、文字及符号在制作电气图纸时，必须务必保证图形、文字和符号的正确，文字要注明清晰，符号要标准，以防因不规范的使用导致误解。
在的绘制中，应使用颜色分类，规范色号，以确保图纸整洁、美观。
五、板块标识电气图纸通常都有板块标识，板块标识应该清晰明确，方便阅读，并且可以不增加过多的图形。
板块标识应该按照标准的大小和比例，标识规范的名称、位号等。
通过以上常用电气图纸制图规范的介绍，我们可以看到，电气工程方面的制图要求是非常严谨的，主要是针对电气安全进行制作的。
因此，在制作电气图纸时，必须确保编辑的准确性，以减少电气工程的危险系数。
需要注意的是，电气图纸制作时，还需要对各项规范进行合理搭配，以达到最佳制图效果。
六、总结电气图纸制图规范的要求，从标准尺寸、图形尺寸及标注、线路图标注、图形、文字及符号和板块标识等方面提出了严格的规定，只有在实际的制图过程中，充分的遵循上述规范要求，才能保证整个电气工程的质量和安全。
电气制图规范及识图本篇共计七个章节：九、图线、字体及其他：1、图线：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线，代号依次为A、B、C、D、F、G、J、K。
2、字体：如上图3、箭头和指引线开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向）实心箭头：用于可变性、力或运动方向，以及指引线方向。
指引线：指示注释的对象，应为细实线。
指引线末端加注标记：指向轮廓线内，用一黑点；指向轮廓线上，用一实心箭头；指向电气连接线上加一短划线。
4、围框：当需要在图上显示出图的某一部分，如功能单元、结构单元、项目组时，可用点划线围框表示。
如在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线。
5、比例：图面上图形尺寸与实物尺寸的比值。
通常采用的缩小比例系列：1：10、1：20、1：50、1：100、1：200、1：500。
6、尺寸注法尺寸由尺寸线、尺寸界线、尺寸起止箭头（或45°短划线）、尺寸数字四个要素组成。
⑴、尺寸注法的基本规则①、物件的真实大小应以图样上的尺寸数字为依据，与图形大小及绘图的准确度无关。
②、图样中的尺寸数字，如没有明确说明，一律以mm为单位。
③、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸。
④、物件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
⑵、尺寸注法①、线性尺寸（长度、宽度、厚度）的尺寸数字一般注写在尺寸线的上方，也可注写在尺寸线的中断处。
②、角度数字一律写成水平方向，注写在尺寸线的中断处，也可采用引出注写的方式。
③、在没有足够的位置画箭头或注写数字时也可移出标注。
④、一些特定尺寸必须标注符号，如直径符号Φ、半径符号R、球符号S、球直径符号SΦ、球半径符号SR，厚度符号δ、用参考尺寸用（）表示。
正方形符号用□。
7、安装标高有绝对标高和相对标高之分。
绝对标高：海拨高度以青岛市外黄海平面作为零点而确定的高度尺寸。
相对标高：选定某一参考面或参考点为零点而确定的高度尺寸。
精心整理电气工程CAD制图规范一.电气设计图纸格式图幅是指图纸幅面的大小，所有绘制的图纸都必须在图纸幅面以内。
1.图纸幅面电气工程图纸采用的基本幅面有5种：A0，A1，A2，A3，A4，各种图幅的相应尺寸如表1-2所示。
图幅分为横式和立式幅面。
表1-2图幅尺寸（单位：mm）幅面A0 A1 A2 A3 A4长1189 841 594 420 297宽841 594 420 297 2102.图框（1）图框尺寸。
在电气工程图中，确定图框的尺寸（如表1-3所示）有两个依据：一是图纸是否需要装订;二是图纸幅面的大小。
需要装订时，装订的一边就要留装订边。
图1-5为不留装订边的图框，图1-6为留有装订边的图框，右下角矩形区域表示标题栏。
表1-3图纸图框尺寸（单位：mm）幅面A0 A1 A2 A3 A4e 20 10c 10 5d 251-5不留装订边的图框图1-6留有装订边的图框(2)图纸线宽。
图纸的内框线根据不同的幅面、不同的输出设备宜采用不同的线宽，如表1-4所示；各种图纸的外框线均为0.25mm的实现。
表1-4图纸内框线宽（单位：mm）幅面绘图机类型喷墨绘图机笔试绘图机A0，A1 1.0 0.7A2，A3,A4 0.7 0.53.标题栏标题栏一般由名称、代号区、签字区、更改区及其他区组成，用于说明图的名称、编号、责任者的签名，以及图中局部内容的修改记录等。
各区的布置形式有多种，而且不同单位的标题栏也各有特色。
根据幅面的大小推荐两种比较通用的格式，分别如图1-7和图1-8所示。
图1-7设计通用标题栏（A0和A1幅面）图1-8设计通用标题栏（A2、A3和A4幅面）二、电气设计使用图线字体和比例做出了相应的规定，其中图线的相关要求如下。
1.基本图线1，根据国标规定，电气工程图中常用的线型有实线、虚线、点画线、波浪线、双折线等。
设备使用线条颜色（绿色）；2，管道供水使用线条颜色为红色实线，回水使用线条颜色为红色虚线，冷凝水使用青色；3，阀门使用线条颜色为绿色；4，标注线（绿色），文字（白色）；5，建筑基础，结构（白色）；6，门窗（绿色）；2.图线的宽度图线的宽度应根据图纸的大小和复杂程度，在下列数值中选择：0.18mm,0.25mm,0.35mm,0.5mm,0.7mm,1mm,1.4mm,2mm。
