电气制图及电气图形符号国家标准展开全文电气制图及电气图形符号国家标准主要包括如下四个方面：【1】电气制图4项;【2】电气简图用图形符号13项;【3】电气设备用图形符号2项;【4】主要的相关国家标准13项。

1.电气制图国家标准GB/T6988GB/T6988等同或等效采用国际电工委员会IEC有关的标准。

这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一，并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。

这个标准的前三部分等同采用IECl082的第1～3部分，而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。

GB/T6988-1997《电气技术用文件的编制》，发布于1997年，对应于GB6988，主要包括以下几个分标准：(1)GB/T6988.1《电气技术用文件的编制第1部分：一般要求》;(2)GB/T6988.2《电气技术用文件的编制第2部分：功能性简图》;(3)GB/T6988.3《电气技术用文件的编制第3部分：接线图和接线表》。

电气制图国家标准还有GB7356《电气系统说明书用简图的编制》和GB5489《印制板制图》。

有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。

2.《电气简图用图形符号》国家标准GB/T4728：GB/T4728《电气简图用图形符号》国家标准共有13项，发布于1996～2005年，是GB4728《电气图用图形符号》的修订版，属于国家推荐标准。

这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。

GB/T4728由以下13部分组成：(1)电气图用图形符号第1部分：总则GB/T4728.1-2005(2)电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号GB/T4728.2-2005(3)电气简图用图形符号第3部分：导体和连接件GB/T4728.3-2005(4)电气简图用图形符号第4部分：基本无源元件GB/T4728.4-2005(5)电气简图用图形符号第5部分：半导体管和电子管GB/T4728.5-2005。

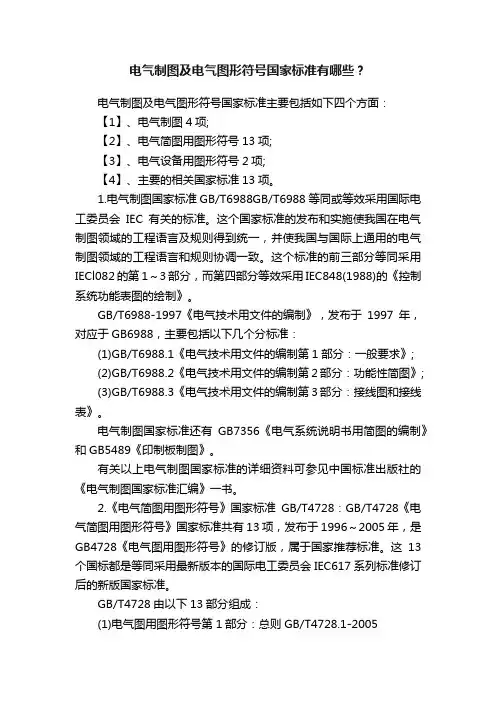

电气制图及电气图形符号国家标准有哪些？电气制图及电气图形符号国家标准主要包括如下四个方面：【1】、电气制图4项;【2】、电气简图用图形符号13项;【3】、电气设备用图形符号2项;【4】、主要的相关国家标准13项。

1.电气制图国家标准GB/T6988GB/T6988等同或等效采用国际电工委员会IEC有关的标准。

这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一，并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。

这个标准的前三部分等同采用IECl082的第1～3部分，而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。

GB/T6988-1997《电气技术用文件的编制》，发布于1997年，对应于GB6988，主要包括以下几个分标准：(1)GB/T6988.1《电气技术用文件的编制第1部分：一般要求》;(2)GB/T6988.2《电气技术用文件的编制第2部分：功能性简图》;(3)GB/T6988.3《电气技术用文件的编制第3部分：接线图和接线表》。

电气制图国家标准还有GB7356《电气系统说明书用简图的编制》和GB5489《印制板制图》。

有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。

2.《电气简图用图形符号》国家标准GB/T4728：GB/T4728《电气简图用图形符号》国家标准共有13项，发布于1996～2005年，是GB4728《电气图用图形符号》的修订版，属于国家推荐标准。

这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。

GB/T4728由以下13部分组成：(1)电气图用图形符号第1部分：总则GB/T4728.1-2005(2)电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号GB/T4728.2-2005(3)电气简图用图形符号第3部分：导体和连接件GB/T4728.3-2005(4)电气简图用图形符号第4部分：基本无源元件GB/T4728.4-2005(5)电气简图用图形符号第5部分：半导体管和电子管GB/T4728.5-2005(6)电气简图用图形符号第6部分：电能的发生与转换GB/T4728.6-2000(7)电气简图用图形符号第7部分：开关、控制和保护器件GB/T4728.7-2000(8)电气简图用图形符号第8部分：测量仪表、灯和信号器件GB/T4728.8-2000(9)电气简图用网形符号第9部分：电信：交换和外围设备GB/T4728.9-1999(10)电气简图用图形符号第10部分：电信：传输GB/T4728.10-1999(11)电气简图用图形符号第11部分：建筑安装平面布置图GB/T4728.11-2000(12)电气简图刚图形符号第12部分：二进制逻辑元件GB/T4728.12-1996(13)电气简图用图形符号第13部分：模拟元件GB/T4728.13-1996有关以上电气简图用图形符号国家标准的详细资料可参见中国标准出版社出版的《电气简图用图形符号国家标准汇编》一书。

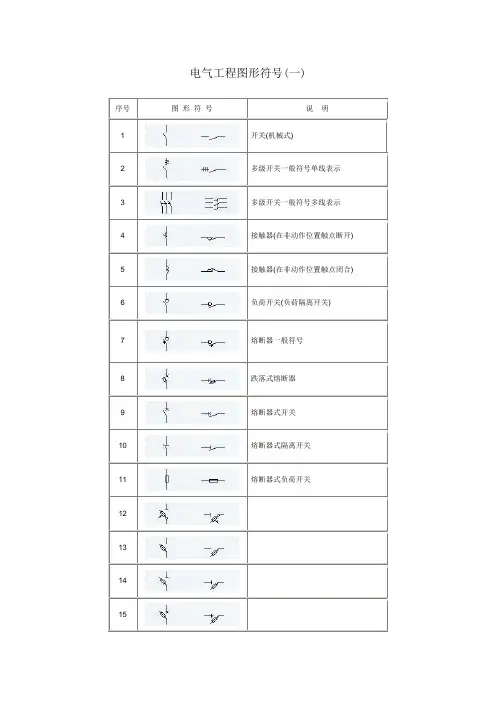

常用“电气制图及图形符号国家标准”目录一、统一图幅 1二、统一画法 2三、统一图形符号 4符号要素、限定符号和常用的其他符号 4 导线和连接器件 8无源元件 12半导体管和电子管 15电能的发生和转换 19开关、控制和保护装置 23GB4726-83 电气接线端子识别和字母数字符号标志、接线端子通则 32 煤矿电气图用图形符号 34电气制图及图形符号国家标准汇编一、统一图幅1、电气制图一般规定：图纸幅面尺寸及代号见表1表12、如果需要加长的图纸,应采用表2中所规定的图幅表23、如果表1和表2所列幅面仍不能满足要求时,一是可按照机械制图图纸幅面及格式的规定加大幅面;二是可将矿区供电系统图按地面、井下或分水平分别绘制;二、统一画法1、图线形式应采用表3所示的图线型式表32、图线宽度：一般从以下系列中选取：,,,,,,mm一般通常只选两种宽度的图线,粗线的宽度为细线的两倍;3、图线间距：建议平行线之间的最小距离应不小于粗线的两倍,同时不小于;4、字体:为了适应缩微的要求,推荐的字体最小高度如表4所示表45、箭头及指引线箭头：信号线和连接线的箭头应是开口的如图1图1指引线：指引线应是细实线指引线的箭头应是实心的如图2图2指引线末端在轮廓线内围一黑点如图3图3指引线末端在电路线上用一短斜线见图44mm2图4三、统一图形符号所用图形符号应符合国标GB4728电气图用图形符号煤矿电气图专用图形符号的规定,如果采用上述标准中未规定的图形符号时,必须加以说明;中华人民共和国国家标准符号要素,限定符号和常用的其他符号1、符号要素轮廓和外壳表52、限定符号电流和电压的种类表6操作和操作方法表7接地、接机壳和等电位表8其他表9中华人民共和国国家标准导线和连接器件1、导线表102、端子和导线的连接表112、连接器件表124、电缆附件表13中华人民共和国国家标准无源元件1、电阻器、电容器和电感器1.1电阻器表141.2电容器表151.3电感器 表16半导体管和电子管1.4 半导体二极管示例 表17晶体闸流管示例表18半导体管示例表191.6光电子、光敏和磁敏器件示例表20电能的发生和转换表21变压器和电抗器表22互感器和脉冲变压器示例表23表24原电池和蓄电池表25电气图用图形符号开关、控制和保护装置1.触头1.1限定符号表26两个或三个位置的触点表27具有两个位置的过渡触点表281,4 提前或滞后动作的触点表29延时触点示例表301.5有弹性返回和无弹性返回触点示例表312、开关、开关装置和起动器单极开关表32位置和限制开关表335、接近和接触敏感开关传感器和监测器表35开关表366、保护器件熔断器和熔断器式开关表37花间隙和避雷器表38灯和信号器件表39GB4026-83电气接线端子识别和字母数字符号标志、接线端子通则1. 电气接线端子的标记表402. 特定导线的标记表41MT/T570-1996中华人民共和国煤炭工业部1996-12-03批准 1997-10-01实施前言本标准所规定的图形符号,是根据我国煤炭行业的具体情况和使用要求,对国家标准GB4728电气图用图形符号所作的补充,它专门适用于煤矿电气设计,生产科研及管理等方面,作为有关电气图的基本组成;本标准中的图形符号,是根据我国煤炭行业独特而行之有效的图形符号的基础上,参照ISQ和国外先进标准的图形符号,按国家标准电气图用图形符号总则设计的;本标准图形符号的章条与国家标准GB4728电气图用图形符号的章条顺序基本一致,以使配合使用;本标准由煤炭工业部科技教育司提出;本标准由煤矿专用设备标准化技术委员会归口;本标准起草单位：西安矿业学院本标准主要起草人：马中骥班建勋刘景兰;本标准委托煤矿专用设备标准化技术委员会电气分会解释;1、范围本标准规定了除GB4728电气图用图形符号以外的煤矿电气图专用图形符号及其设计和使用规则;本标准适用于煤矿电气设计,生产科研及管理等方面,作为有关电气图的基本组成;2、引用标准下列标准包含的条文,通过在本标准中引用而构成为本标准的条文;在标准出版时,所示版本均为有效;所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性;爆炸性环境用防爆电气设备通用要求电气图用图形符号总则电气图用图形符号符号要素、限定符号和常用的其他符号电气图用图形符号导线和连接器件电气图用图形符号无源元件电气图用图形符号电能的发生和转换电气图用图形符号开关、控制和保护装置电气图用图形符号测量仪表、灯和信号器件电气图用图形符号电信、交换和外围设备电气图用图形符号电信、传输电气图用图形符号电力、照明和电信布置GB7093 1-86 图形符表示规则总则GB7093 2-86 图形符表示规则产品技术文件用图形符号GB12173-90 矿用一般性电气设备GB/T14479-93 传感器图用图形符号3、设计和使用规则本标准规定的图形符号应按国家标准电气图用图形符号的规定绘制; 在不改变符号涵义的前提下,可根据图面布置的需要旋转符号的方位或符号镜像放置,但文字和指示方向不得倒置;在本标准中规定的一般符号,若需表明对象的特定形式,可用规定的专用代号,注写在该一般符号的右下角加以限定;例如矿用防爆变压器的一般符号为:如欲表示矿用隔爆变压器,其图形符号应表示为：d3.4本标准规定的图形符号,仅是在煤矿电气图方面对国家标准电气图用图形符号的补充;不足应用时,可参照有关标准推绎,派生和使用新的符号,使用非标准规定符号时,必须注明其涵义;4、连接器件连接器件图形符号见表1表1 连接器件图形符号5、电能发生和转换电能发生和转换图形符号见表2表2 电能发生和转换图形符号5、开关、起动器和保护装置表3 开关、起动器和保护装置图形符号7、灯和信号器件灯和信号器件图形符号见表4 表4 灯和信号器件图形符号8、地面、井下变配电设施和设备地面、井下变配电设施和设备图形符号见表5 表5 地面、井下变配电设施和设备图形符号9、监测、控制和电信监测、控制和电信图形符号见表6 表6 监测、控制和电信图形符号。

电气制图及图形符号国家标准线。

点线中心线、对称轴线、切割线、折叠线、断电线、等分线、尺寸线。

2、图形符号应采用GB4728.2-84符号要素、限定符号和常用的其他符号、GB4728.3-84导线和连接器件、GB4728.4-85无源元件、GB4728.5-85半导体管和电子管、GB4728.6-84电能的发生和转换、GB4728.7-84开关、控制和保护装置等标准规定的符号。

3、字体应统一使用宋体，字号应根据图幅大小和需要标注的内容适当调整，但应保证字体清晰、易读。

三、统一图形符号为了使各矿的供电系统图、排水系统图达到标准要求，应采用GB4728.2-84符号要素、限定符号和常用的其他符号、GB4728.3-84导线和连接器件、GB4728.4-85无源元件、GB4728.5-85半导体管和电子管、GB4728.6-84电能的发生和转换、GB4728.7-84开关、控制和保护装置等标准规定的符号。

同时，在煤矿电气图专用符号中，应注意使用正确的符号，避免混淆和错误。

这样可以达到统一图形符号的目的，使图纸更加清晰、准确、易读。

总之，煤矿供电系统图、排水系统图是煤矿安全规程要求必备的图纸，必须全面、准确、无误的反映现场的实际情况。

为了达到这个目的，必须统一图幅、统一画法、统一符号，遵守国家及行业的标准要求，确保图纸的质量和安全生产的顺利进行。

1.删除明显有问题的段落2.改写每段话图纸标准化要求1.图线类型：在图纸中使用的线条类型有很多种，如实线、虚线、点划线等等。

其中，常用的线条类型有实线、虚线、点线、点划线、双点划线等。

不可见导线、计划扩展内容用线点划线分界线、结构围框线、功能围框线、分组围框线、双点划线辅助围框线。

图线的宽度一般从以下系列中选取：0.25、0.35、0.5、0.7、1.0、1.4（mm）。

一般只选两种宽度的图线，粗线的宽度为细线的两倍。

建议平行线之间的最小距离应不小于粗线的两倍，同时不小于0.7mm。

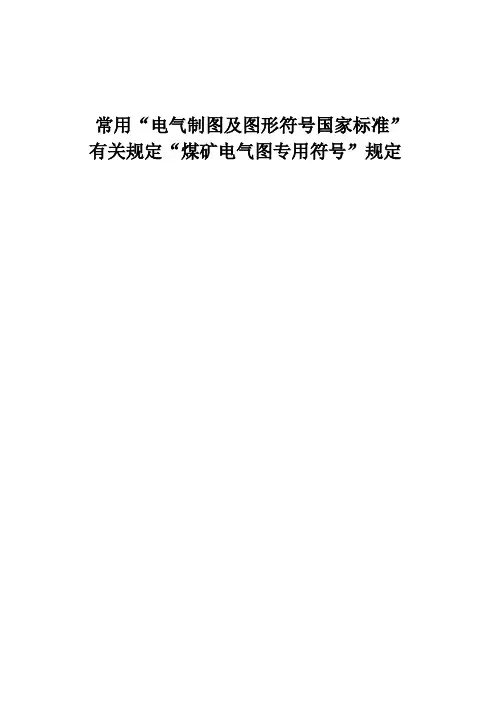

电气制图及图形符号国家标准常用“电气制图及图形符号国家标准”有关规定“煤矿电气图专用符号”规定前言煤矿供电系统图，排水系统图是煤矿安全规程要求必备的图纸，是指导矿井安全生产的重要图纸资料。

图纸要求必须全面、准确、无误的反映现场的实际情况。

图纸的绘制应符合国家及行业的标准要求。

经多次检查各矿的供电系统图、排水系统图一矿一个样，图纸的图幅、画法、字体、标注、符号等很不统一，不符合制图及图形符号国家标准，及煤矿电气图专用图形符号企业标准。

为使各矿两种图纸达到标准要求，现将《电气制图及图形符号国家标准汇编》和《煤矿电气图专用图形符号》及排水管道图形有关符号择录如下：目录一、统一图幅1二、统一画法2三、统一图形符号4GB4728.2-84符号要素、限定符号和常用的其他符号4 GB4728.3-84导线和连接器件8GB4728.4-85无源元件12GB4728.5-85半导体管和电子管15GB4728.6-84电能的发生和转换19GB4728.7-84开关、控制和保护装置23GB4726-83电气接线端子识别和字母数字符号标誌、接线端子通则32煤矿电气图用图形符号34电气制图及图形符号国家标准汇编电气制图及图形符号国家标准汇编，16开幅页共531页。

厚厚的一本，规定了电气制图及图形符号各种要求画法及规则。

这么厚的一本，难以记忆，我们仅挑选了与矿山电气制图常用的有关图形符号掌握使用，达到统一图幅、统一画法、统一符号的目的。

一、统一图幅1、电气制图一般规定：图纸幅面尺寸及代号见表1表12、如果需要加长的图纸，应采用表2中所规定的图幅表23、如果表1和表2所列幅面仍不能满足要求时，一是可按照GB4457.1-84《机械制图图纸幅面及格式》的规定加大幅面。

二是可将矿区供电系统图按地面、井下或分水平分别绘制。

二、统一画法1、图线形式应采用表3所示的图线型式表32、图线宽度：一般从以下系列中选取：0.25，0.35，0.5，0.7，1.0，1.4，（mm）一般通常只选两种宽度的图线，粗线的宽度为细线的两倍。

常用“电气制图及图形符号国家标准”有关规定“煤矿电气图专用符号”规定前言煤矿供电系统图，排水系统图是煤矿安全规程要求必备的图纸，是指导矿井安全生产的重要图纸资料。

图纸要求必须全面、准确、无误的反映现场的实际情况。

图纸的绘制应符合国家及行业的标准要求。

经多次检查各矿的供电系统图、排水系统图一矿一个样，图纸的图幅、画法、字体、标注、符号等很不统一，不符合制图及图形符号国家标准，及煤矿电气图专用图形符号企业标准。

为使各矿两种图纸达到标准要求，现将《电气制图及图形符号国家标准汇编》和《煤矿电气图专用图形符号》及排水管道图形有关符号择录如下：目录一、统一图幅 1二、统一画法 2三、统一图形符号 4 GB4728.2-84 符号要素、限定符号和常用的其他符号 4 GB4728.3-84 导线和连接器件8GB4728.4-85 无源元件12GB4728.5-85 半导体管和电子管15GB4728.6-84 电能的发生和转换19GB4728.7-84 开关、控制和保护装置23 GB4726-83 电气接线端子识别和字母数字符号标誌、接线端子通则32 煤矿电气图用图形符号34电气制图及图形符号国家标准汇编电气制图及图形符号国家标准汇编，16开幅页共531页。

厚厚的一本，规定了电气制图及图形符号各种要求画法及规则。

这么厚的一本，难以记忆，我们仅挑选了与矿山电气制图常用的有关图形符号掌握使用，达到统一图幅、统一画法、统一符号的目的。

一、统一图幅1、电气制图一般规定：图纸幅面尺寸及代号见表1表12、如果需要加长的图纸，应采用表2中所规定的图幅表23、如果表1和表2所列幅面仍不能满足要求时，一是可按照GB4457.1-84《机械制图图纸幅面及格式》的规定加大幅面。

二是可将矿区供电系统图按地面、井下或分水平分别绘制。

二、统一画法1、图线形式应采用表3所示的图线型式表32、图线宽度：一般从以下系列中选取：0.25，0.35，0.5，0.7，1.0，1.4，（mm）一般通常只选两种宽度的图线，粗线的宽度为细线的两倍。

电气制图及电气图形符号国家标准有哪些？电气制图及电气图形符号国家标准主要包括如下四个方面：【1】、电气制图4项;【2】、电气简图用图形符号13项;【3】、电气设备用图形符号2项;【4】、主要的相关国家标准13项。

1.电气制图国家标准GB/T6988GB/T6988等同或等效采用国际电工委员会IEC有关的标准。

这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一，并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。

这个标准的前三部分等同采用IECl082的第1～3部分，而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。

GB/T6988-1997《电气技术用文件的编制》，发布于1997年，对应于GB6988，主要包括以下几个分标准：(1)GB/T6988.1《电气技术用文件的编制第1部分：一般要求》;(2)GB/T6988.2《电气技术用文件的编制第2部分：功能性简图》;(3)GB/T6988.3《电气技术用文件的编制第3部分：接线图和接线表》。

电气制图国家标准还有GB7356《电气系统说明书用简图的编制》和GB5489《印制板制图》。

有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。

2.《电气简图用图形符号》国家标准GB/T4728：GB/T4728《电气简图用图形符号》国家标准共有13项，发布于1996～2005年，是GB4728《电气图用图形符号》的修订版，属于国家推荐标准。

这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。

GB/T4728由以下13部分组成：(1)电气图用图形符号第1部分：总则GB/T4728.1-2005(2)电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号GB/T4728.2-2005(3)电气简图用图形符号第3部分：导体和连接件GB/T4728.3-2005(4)电气简图用图形符号第4部分：基本无源元件GB/T4728.4-2005(5)电气简图用图形符号第5部分：半导体管和电子管GB/T4728.5-2005(6)电气简图用图形符号第6部分：电能的发生与转换GB/T4728.6-2000(7)电气简图用图形符号第7部分：开关、控制和保护器件GB/T4728.7-2000(8)电气简图用图形符号第8部分：测量仪表、灯和信号器件GB/T4728.8-2000(9)电气简图用网形符号第9部分：电信：交换和外围设备GB/T4728.9-1999(10)电气简图用图形符号第10部分：电信：传输GB/T4728.10-1999(11)电气简图用图形符号第11部分：建筑安装平面布置图GB/T4728.11-2000(12)电气简图刚图形符号第12部分：二进制逻辑元件GB/T4728.12-1996(13)电气简图用图形符号第13部分：模拟元件GB/T4728.13-1996有关以上电气简图用图形符号国家标准的详细资料可参见中国标准出版社出版的《电气简图用图形符号国家标准汇编》一书。

常用“电气制图及图形符号国家标准”有关规定“煤矿电气图专用符号”规定前言煤矿供电系统图，排水系统图是煤矿安全规程要求必备的图纸，是指导矿井安全生产的重要图纸资料。

图纸要求必须全面、准确、无误的反映现场的实际情况。

图纸的绘制应符合国家及行业的标准要求。

经多次检查各矿的供电系统图、排水系统图一矿一个样，图纸的图幅、画法、字体、标注、符号等很不统一，不符合制图及图形符号国家标准，及煤矿电气图专用图形符号企业标准。

为使各矿两种图纸达到标准要求，现将《电气制图及图形符号国家标准汇编》和《煤矿电气图专用图形符号》及排水管道图形有关符号择录如下：目录一、统一图幅 1二、统一画法 2三、统一图形符号 4 GB4728.2-84 符号要素、限定符号和常用的其他符号 4 GB4728.3-84 导线和连接器件8 GB4728.4-85 无源元件12 GB4728.5-85 半导体管和电子管15 GB4728.6-84 电能的发生和转换19 GB4728.7-84 开关、控制和保护装置23 GB4726-83 电气接线端子识别和字母数字符号标誌、接线端子通则32 煤矿电气图用图形符号34电气制图及图形符号国家标准汇编电气制图及图形符号国家标准汇编，16开幅页共531页。

厚厚的一本，规定了电气制图及图形符号各种要求画法及规则。

这么厚的一本，难以记忆，我们仅挑选了与矿山电气制图常用的有关图形符号掌握使用，达到统一图幅、统一画法、统一符号的目的。

一、统一图幅1、电气制图一般规定：图纸幅面尺寸及代号见表1表12、如果需要加长的图纸，应采用表2中所规定的图幅表23、如果表1和表2所列幅面仍不能满足要求时，一是可按照GB4457.1-84《机械制图图纸幅面及格式》的规定加大幅面。

二是可将矿区供电系统图按地面、井下或分水平分别绘制。

二、统一画法1、图线形式应采用表3所示的图线型式表32、图线宽度：一般从以下系列中选取：0.25，0.35，0.5，0.7，1.0，1.4，（mm）一般通常只选两种宽度的图线，粗线的宽度为细线的两倍。
