不锈钢连续退火炉概要

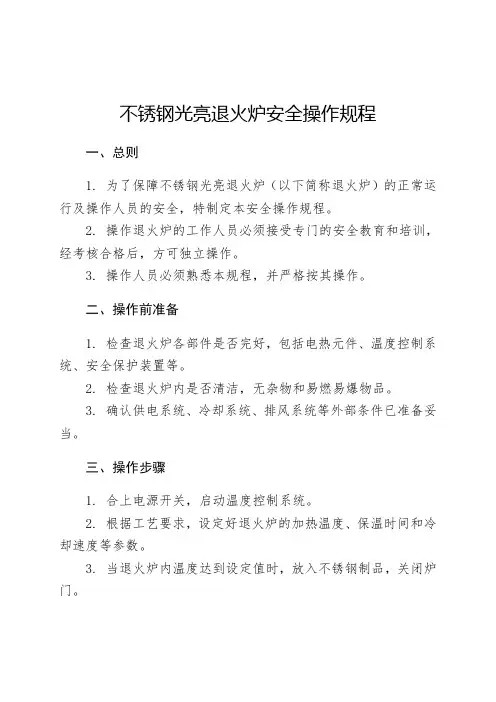

不锈钢光亮退火炉安全操作规程一、总则1. 为了保障不锈钢光亮退火炉（以下简称退火炉）的正常运行及操作人员的安全，特制定本安全操作规程。

2. 操作退火炉的工作人员必须接受专门的安全教育和培训，经考核合格后，方可独立操作。

3. 操作人员必须熟悉本规程，并严格按其操作。

二、操作前准备1. 检查退火炉各部件是否完好，包括电热元件、温度控制系统、安全保护装置等。

2. 检查退火炉内是否清洁，无杂物和易燃易爆物品。

3. 确认供电系统、冷却系统、排风系统等外部条件已准备妥当。

三、操作步骤1. 合上电源开关，启动温度控制系统。

2. 根据工艺要求，设定好退火炉的加热温度、保温时间和冷却速度等参数。

3. 当退火炉内温度达到设定值时，放入不锈钢制品，关闭炉门。

4. 在保温过程中，密切关注温度变化和炉内气氛，及时调整参数以确保产品质量和安全。

5. 保温结束后，打开炉门，取出不锈钢制品。

6. 关闭电源开关，断开电源。

四、安全注意事项1. 操作过程中，严禁用手直接触摸电热元件和炉壳，以免烫伤。

2. 严禁在退火炉周围放置易燃易爆物品。

3. 在操作过程中，如发现异常情况（如温度过高、烟雾、气味等），应立即关闭电源并报告相关负责人。

4. 定期对退火炉进行检查、保养和维修，确保其正常运行。

5. 操作人员必须遵守工厂的其他相关规定，确保自身和他人的安全。

五、应急处理措施1. 如遇紧急情况（如电源失控、火灾等），应立即切断电源，启动应急预案。

2. 立即报告相关负责人和消防部门，并按照工厂的相关规定进行紧急疏散和救援工作。

六、附则1. 本安全操作规程由设备管理部门负责制定和修改，经上级审批后实施。

2. 本规程自发布之日起生效，如有未尽事宜或与实际操作不符之处，请及时报告并建议修改。

七、记录与报告1. 操作人员应认真填写操作记录表，记录包括但不限于设定温度、实际温度、保温时间、产品批次等信息。

2. 对于操作过程中发现的任何问题或异常情况，应及时报告给相关负责人以便进行调查和处理。

科技论坛2015.06︱469︱基于CENTUM VP 操作平台的本钢连续退火炉控制系统简介杨泽建（本钢不锈钢冷轧丹东有限责任公司，118000）【摘 要】集散控制系统已成为流程工业控制的重要组成部分，本文给出了一种基于CENTUM VP DCS 的本钢连续退火炉控制系统中的应用，首先介绍了冷带退火酸洗生产线退火工艺，然后详细介绍了CENTUM VP DCS 的控制特点，最后给出了基于CENTUM VP 操作系统的炉温控制回路。

【关键词】不锈钢；CENTUM VP；连续退火炉；控制系统 前言近年来我国不锈钢市场需求呈现快速增长的趋势，据统计从2001年到2003年我国不锈钢的表面消费量平均增长率为34.4%，2005年达到522万吨，我国的不锈钢消费总量已经步入世界不锈钢消费大国行列。

本溪钢铁集团抓住机遇，在辽宁省丹东市临港产业园区投资建设不锈钢冷轧项目，投资20亿元，设计生产能力为20万t/y，主要生产2B、2D、No.2、No.3、No.4、HL 表面产品，其中AISI300系列产品占60%，AISI400系列产品占40%。

1 冷轧退火酸洗生产线退火工艺介绍1.1 本钢不锈钢冷轧工程设备组成本钢不锈钢冷轧工程的主要工艺设备主要包括：带钢准备机组、20辊冷轧机、冷带退火酸洗机组、平整机、重卷拉矫机组、修磨抛光机组、磨辊间设备、起重运输设备。

其中主要公辅设施包括：总降变电所、混酸净化设施（APU）、废水处理设施、循环水站、脱盐水站、事故水塔、空压站、减温减压站、检化验设施等。

1.2 连续退火酸洗生产线退火工艺介绍冷带退火酸洗生产线的主要工艺流程：No.1原料卷上卷，通过带钢修磨机组修磨表面缺陷，或者直接将其送入钢卷准备机组进行焊接引带、切边，之后送入两台20辊可逆轧机进行轧制，再将钢卷送入连续退火酸洗机组进行退火酸洗处理，此后，经过平整机毛辊平整或者平整机光辊平整，为了确保不锈钢的质量，将酸洗之后的带钢，送入重卷拉矫机组进行拉矫、检查、覆膜、切边、分类、称重、打捆，最后通过横切机组矫平、切边、垫纸、横切、堆垛、称重、打捆，进行人工包装之后，入库。

- 61 -工 业 技 术随着时代的发展和人民生活水平的不断提高，我国不锈钢市场的消费水平一直呈增长趋势，高端不锈钢的应用场景也越来越多，因此用于生产、加工高端不锈钢的连续光亮退火机组产线也越来越多。

连续光亮退火机组分为立式光亮退火和卧式光亮退火，其中立式光亮退火机组比卧式光亮退火机组生产的产品拥有更高的质量和附加值，但是立式光亮退火机组产线需要更大的投资，长期以来，立式光亮退火机组产线市场被国外公司垄断（日本中外炉和奥地利艾伯纳工业炉），2012年立式光亮退火机组由中冶南方实现了国产化。

不锈钢连续光亮退火炉是光亮退火机组产线的核心设备，立式光亮退火马弗管需要承受高温（1100℃）和高温下自身重力的应力，一般选用镍基合金601或以上的材质。

由于镍基合金601材质附加值高，价格昂贵，而国内601材质又不能满足马弗管的使用要求，加上马弗管长期处于高温环境，属于易损件，需要定期更换备件，因此国内立式光亮退火机组一直以来都有降低马弗管备件成本的需求。

1 项目概述1.1 立式光亮退火炉工作原理立式光亮退火炉主要由炉子本体、马弗管、密封塞、燃烧控制以及管路系统组成，马弗管竖直放置于炉堂内。

退火炉采用间接加热的方式，燃料或电能在炉膛内产生热量来加热马弗管。

马弗管主要通过辐射传热的方式加热带钢，内充氮气、氢气保护性气体，用于隔绝外部媒介。

日本中外炉马弗管进、出口两侧采用耐高温陶瓷纤维塞头密封（马弗进口和出口端置于炉膛外侧），艾伯纳工业炉马弗管出口使用耐高温陶瓷纤维塞头密封，进口采用油密封。

1.2 项目背景说明某不锈钢厂搬迁，有2条光亮退火线，光亮退火炉为日本中外炉承建，现有2个相同的旧马弗管（旧马弗管尺寸内径为1750mm ，长度为16215mm ）。

利用2个旧马弗管的材料做一个新的马弗管，将其作为备件（新马弗管尺寸内径为1400mm ，长度为18416mm ）。

2个旧马弗管中的一个使用了8个月，另外一个使用了3年，二者之前同为燃气辐射加热。

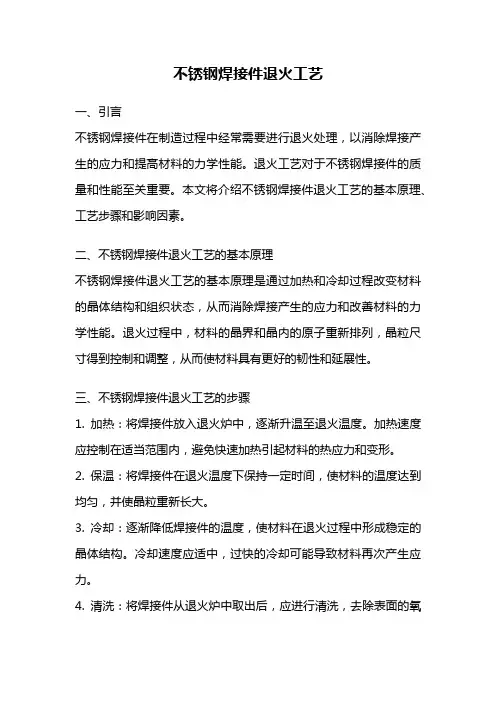

不锈钢焊接件退火工艺一、引言不锈钢焊接件在制造过程中经常需要进行退火处理，以消除焊接产生的应力和提高材料的力学性能。

退火工艺对于不锈钢焊接件的质量和性能至关重要。

本文将介绍不锈钢焊接件退火工艺的基本原理、工艺步骤和影响因素。

二、不锈钢焊接件退火工艺的基本原理不锈钢焊接件退火工艺的基本原理是通过加热和冷却过程改变材料的晶体结构和组织状态，从而消除焊接产生的应力和改善材料的力学性能。

退火过程中，材料的晶界和晶内的原子重新排列，晶粒尺寸得到控制和调整，从而使材料具有更好的韧性和延展性。

三、不锈钢焊接件退火工艺的步骤1. 加热：将焊接件放入退火炉中，逐渐升温至退火温度。

加热速度应控制在适当范围内，避免快速加热引起材料的热应力和变形。

2. 保温：将焊接件在退火温度下保持一定时间，使材料的温度达到均匀，并使晶粒重新长大。

3. 冷却：逐渐降低焊接件的温度，使材料在退火过程中形成稳定的晶体结构。

冷却速度应适中，过快的冷却可能导致材料再次产生应力。

4. 清洗：将焊接件从退火炉中取出后，应进行清洗，去除表面的氧化物和杂质。

四、不锈钢焊接件退火工艺的影响因素1. 温度：退火温度是影响退火工艺的重要因素，不同的不锈钢材料需要在不同的温度下进行退火处理。

温度过高可能会导致晶粒长大过快，影响材料的力学性能。

2. 保温时间：保温时间决定了晶粒的再长大和晶体结构的稳定化程度。

保温时间过长可能会造成能耗的浪费，而保温时间过短可能使晶粒长大不完全。

3. 冷却速度：冷却速度直接影响晶粒尺寸和晶体结构的形成。

冷却速度过快可能引起材料的应力再次产生，影响材料的性能。

4. 清洗方式：清洗方式对于去除材料表面的氧化物和杂质有重要影响，应选择适当的清洗方式，避免对材料造成二次污染。

五、总结不锈钢焊接件退火工艺是提高焊接件质量和性能的重要工艺之一。

通过控制退火温度、保温时间、冷却速度和清洗方式等因素，可以有效消除焊接产生的应力，调整和改善材料的晶体结构和组织状态，使不锈钢焊接件具有更好的韧性和延展性。

退火炉培训一、中外炉公司总体概况；二、不锈钢生产中退火的主要目的及退火炉的特点；三、冷线连续退火炉的概况；四、冷线连续退火炉设备部分；五、冷线连续退火炉界面部分；六、中外炉业绩部分；七、日金工修磨机组参观部分；一、中外炉公司总体概况：自1945年日本中外炉株式会社正式成立之日起，它就是一个靠科技驱动的公司，在热工技术领域不断发展创新科技。

中外炉的核心竞争力在于研发和设计。

同时致力于工程技术与产品技术的完美融合。

特别是有效的整合研发、设计和制造的资源，打破了各个部门之间职责权限的障碍，充分的信息沟通可以充分的分享核心技术的发展并且促进工艺技术的革新。

中外炉高度重视国内和海外设计、采购和生产基地的优化，引入尖端设计和分析工具的，并获得了ISO 14001 认证和ISO 9001 认证。

二、不锈钢生产中退火的主要目的及退火炉的特点：1、不锈钢生产中退火的主要目的：（1）奥氏体不锈钢退火的主要目的：奥氏体不锈钢带中含有大量的镍、锰等奥氏体形成元素，即使在常温下也是奥氏体组织，但是钢中含碳较多时，热轧后会析出碳化物。

另外，晶粒也会因加工硬化而变形。

奥氏体不锈钢可能含有质量分数不大于0.08%或不大于0.15%的碳，而碳在奥氏体中有一定的溶解度。

这种钢的退火是将钢加热到退火温度，使析出的碳化物在高温下充分固溶在奥氏体中，然后迅速冷却，使溶入奥氏体中的碳保持在常温。

同时，在退火中调整晶粒度，以达到软化的目的。

（2）铁素体不锈钢退火的主要目的：铁素体不锈钢通常没有γ→α转变，在高温和常温下都是铁素体组织。

但是当钢中含有一定的碳、氮等奥氏体形成元素时，即使有很高的铬含量，高温时也会部分形成奥氏体，在热轧后的冷却过程中也会发生马氏体转变，使钢硬化。

因此这类钢的退火目的是一方面使其在轧制中被拉长的晶粒变成等轴晶粒；另一方面是使马氏体分解为铁素体和晶粒状碳化物，以达到软化的目的。

（3）马氏体不锈钢退火的主要目的：马氏体不锈钢在高温下为奥氏体，热轧冷却过程中发生马氏体相变，常温下得到高硬度的马氏体组织。

冷轧不锈钢的退火及酸洗工艺不锈钢热轧带钢经热带退火酸洗后，为了达到一定的性能及厚度要求，需进行常温轧制处理，即冷轧。

不锈钢冷轧时发生加工硬化，冷轧量越大，加工硬化的程度也越大，若将加工硬化的材料加热到200—400℃就可以消除变形应力，进一步提高温度则发生再结晶，使材料软化。

冷轧后的退火按退火方式分为连续卧式退火和立式光亮退火；按退火工序分为中间退火和最终退火。

顾名思义，中间退火是指中间轧制后的退火，而最终退火是指最终轧制后的退火，两者在工艺控制和退火目的上无根本区别，因此下文统称为冷轧退火或者退火。

一、连续卧式退火（连退炉）连退炉是目前广为使用的退火设备，广泛用于带钢的热处理，其特点是带钢在炉内呈水平状态，边加热边前进。

炉子的结构一般主要由预热段、加热段和冷却段组成。

卧式退火炉通常与开卷机、焊机、酸洗线等组成一条连续退火酸洗机组。

冷轧退火对不锈钢成品材料的机械性能有很大影响，如晶粒度、抗拉强度、硬度、延伸率和粗糙度等。

其中退火温度和退火时间对冷轧材料再结晶后的晶粒度具有最直接的影响。

10 晶粒度（ASTM）5 0 2 46 8 退火时间（分）图1.SUS304带钢1100℃时退火时间与晶粒度关系示意图如前所述，连退炉一般由预热、加热、冷却三大部分组成。

预热段没有烧嘴燃烧，而是利用后面加热段的辐射热来加热带钢，这样可以有效的利用热能，节约能源成本。

加热段利用燃料燃烧直接对带钢进行加热，该段一般分为若干各区，每个区都有高温计来控制和显示温度。

燃烧后高达700多度的废气被废气风机抽出加热室后进入换热器，在换热器内将冷的燃烧空气进行加热（可加热到400多度），加热后的燃烧空气直接被送到各个烧嘴。

换热器的目的在于有效回收废气热量。

●炉内燃烧条件的管理。

燃料（液化石油气或天然气）在炉内的燃烧状况对质量、成本、热效率等都有很大影响。

空燃比是燃烧管理的一个重要指标。

空燃比越高，燃烧越充分，但是排废量也相应增加，炉内氧含量提高，增加了带钢的氧化程度。

附件21450mm热轧不锈带钢连续式退火酸洗生产线退火炉技术附件目录1、基本参数 (4)1.1原料： (4)1.2成品： (4)1.3 生产线主要技术参数 (5)1.4厚度比例： (5)1.5产品大纲 (5)1.6公用设施 (7)1.6.1供电 (7)1.6.2供气 (8)1.6.3供水： (8)1.6.4供蒸汽： (8)1.6.5 (8)2.不锈钢退火 (8)2.1 热轧后的不锈钢退火目的 (8)2.2 退火设备总的布置描述 (8)2.3 退火设备的位置和总的布置 (9)2.4炉前平台 (9)2.5退火炉 (9)2.6冷却段 (19)2.7 带钢干燥器 (24)2.8 辅助设备： (24)3.安全措施 (25)4.主要检测设备 (26)5.退火炉仪表及控制 (26)5.1 主要工艺描述 (26)5.2 PLC系统配置 (27)5.3 处理器 (27)5.4 远程I/O (27)5.5、通讯 (27)5.6、上位机系统 (28)5.6.1 工程师站： (29)5.6.2 操作员站： (29)5.6.3系统软件 (30)5.6.4连接电缆 (30)5.6.5控制柜 (30)5.6.6系统要求 (30)5.7. 天然气烧嘴 (31)5.7.1 应用 (31)5.7.2 烧嘴控制器 (31)5.7.3接线说明: (32)5.8、燃烧系统设备组成 (33)5.9、功能 (33)5.9.1、功能描述 (33)5.9.2、退火线控制功能 (34)5.9.3、退火线控制方式 (35)5.9.4、工艺配方 (37)5.10、过程检测及控制项目 (38)5.11具体说明 (39)5.11.1炉温控制 (39)5.11.2 燃烧控制 (41)5.11.3 助燃空气压力调节 (43)5.11.4燃气主管流量显示及累计显示 (43)5.11.5安全措施 (43)5.11.6烧嘴控制 (43)5.11.7点火控制器 (43)5.12、控制的工艺模型 (44)5.12.1过程显示与操作接口 (45)5.12.2带钢温度 (45)5.12.3退火炉压力控制 (45)5.12.4燃烧空气压力控制 (45)5.12.5 换热器安全 TAG 1201 (45)5.13、仪表检测项目 (46)5.14、安全控制 (46)5.15、报警功能 (46)5.16、退火主控室定位 (47)附件21450mm热轧不锈带钢连续式退火酸洗生产线退火炉技术附件1、基本参数1.1原料：200系列、300系列和J、D系列的奥氏体及铁素体不锈钢热轧带钢卷。

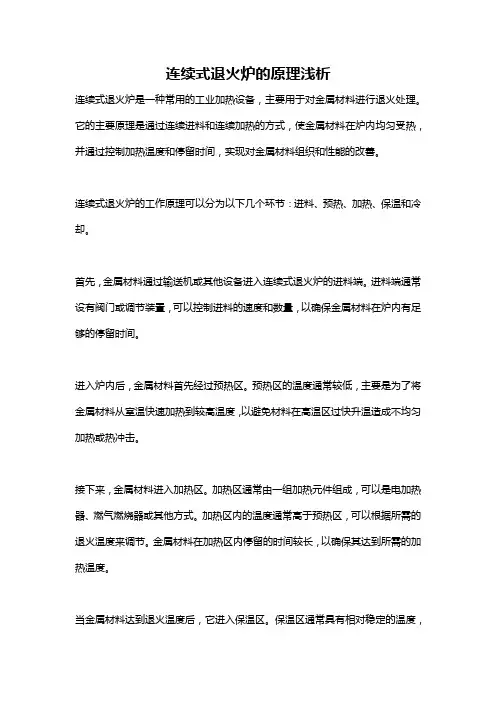

连续式退火炉的原理浅析连续式退火炉是一种常用的工业加热设备，主要用于对金属材料进行退火处理。

它的主要原理是通过连续进料和连续加热的方式，使金属材料在炉内均匀受热，并通过控制加热温度和停留时间，实现对金属材料组织和性能的改善。

连续式退火炉的工作原理可以分为以下几个环节：进料、预热、加热、保温和冷却。

首先，金属材料通过输送机或其他设备进入连续式退火炉的进料端。

进料端通常设有阀门或调节装置，可以控制进料的速度和数量，以确保金属材料在炉内有足够的停留时间。

进入炉内后，金属材料首先经过预热区。

预热区的温度通常较低，主要是为了将金属材料从室温快速加热到较高温度，以避免材料在高温区过快升温造成不均匀加热或热冲击。

接下来，金属材料进入加热区。

加热区通常由一组加热元件组成，可以是电加热器、燃气燃烧器或其他方式。

加热区内的温度通常高于预热区，可以根据所需的退火温度来调节。

金属材料在加热区内停留的时间较长，以确保其达到所需的加热温度。

当金属材料达到退火温度后，它进入保温区。

保温区通常具有相对稳定的温度，以保持金属材料在一定的温度范围内持续保温。

保温的时间和温度取决于具体的材料和要求，以确保材料的组织和性能得到良好的改善。

最后，经过保温后，金属材料进入冷却区。

冷却区可以采用不同的方式进行冷却，如风冷、水冷、盐浴冷却等。

冷却的方式会根据材料的要求进行选择，以控制退火后的材料组织和性能。

连续式退火炉的设计和操作需要考虑以下几个因素：1. 温度控制：退火温度是影响材料组织和性能的重要因素，炉内的温度应能够准确控制，并且温度均匀性也要能够得到保证。

2. 时间控制：炉内停留的时间对于材料的退火效果也有重要影响，炉内的输送速度应能够根据所需的停留时间进行调节。

3. 炉内气氛控制：在一些特殊需求的退火处理中，炉内的气氛会对退火效果产生一定影响，因此需要通过加气、减压等方式来调节炉内的气氛。

4. 炉内结构和材料选择：连续式退火炉的炉膛结构和材料选择也非常重要，要能够耐高温和耐腐蚀，同时还要具备合理的热传导性能，以确保退火过程的顺利进行。

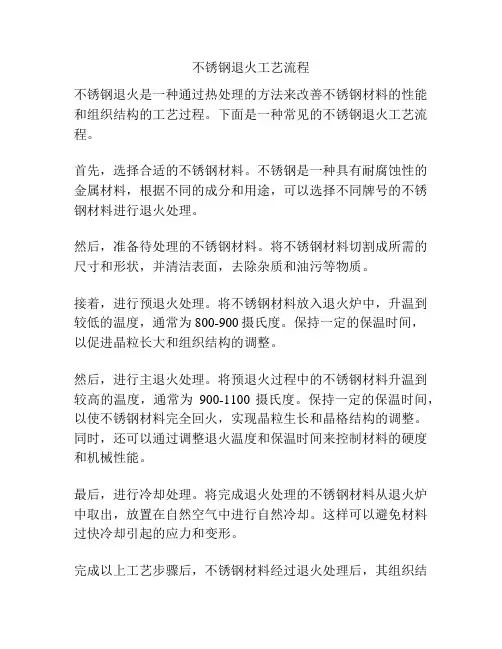

不锈钢退火工艺流程不锈钢退火是一种通过热处理的方法来改善不锈钢材料的性能和组织结构的工艺过程。

下面是一种常见的不锈钢退火工艺流程。

首先，选择合适的不锈钢材料。

不锈钢是一种具有耐腐蚀性的金属材料，根据不同的成分和用途，可以选择不同牌号的不锈钢材料进行退火处理。

然后，准备待处理的不锈钢材料。

将不锈钢材料切割成所需的尺寸和形状，并清洁表面，去除杂质和油污等物质。

接着，进行预退火处理。

将不锈钢材料放入退火炉中，升温到较低的温度，通常为800-900摄氏度。

保持一定的保温时间，以促进晶粒长大和组织结构的调整。

然后，进行主退火处理。

将预退火过程中的不锈钢材料升温到较高的温度，通常为900-1100摄氏度。

保持一定的保温时间，以使不锈钢材料完全回火，实现晶粒生长和晶格结构的调整。

同时，还可以通过调整退火温度和保温时间来控制材料的硬度和机械性能。

最后，进行冷却处理。

将完成退火处理的不锈钢材料从退火炉中取出，放置在自然空气中进行自然冷却。

这样可以避免材料过快冷却引起的应力和变形。

完成以上工艺步骤后，不锈钢材料经过退火处理后，其组织结构将会得到改善，晶粒得到长大，内部应力得到释放。

从而提高了不锈钢材料的延展性、塑性和强度，降低了材料的硬度和脆性。

同时，退火处理还可以消除材料内部的氧化物和碳化物，提高不锈钢材料的耐腐蚀性和机械性能。

不锈钢退火工艺流程虽然简单，但是具有很大的应用价值。

通过合理的退火处理，可以改善不锈钢材料的性能和组织结构，满足不同应用领域的需求。

因此，不锈钢退火工艺在不锈钢制造业中得到了广泛的应用。

总结起来，不锈钢退火工艺流程包括选择合适的材料、准备材料、预退火处理、主退火处理和冷却处理。

通过这一系列工艺步骤，可以改善不锈钢材料的性能和组织结构，提高材料的延展性、塑性和强度，降低材料的硬度和脆性，提高材料的耐腐蚀性和机械性能。

不锈钢退火工艺的应用对于不锈钢制造业具有重要意义。

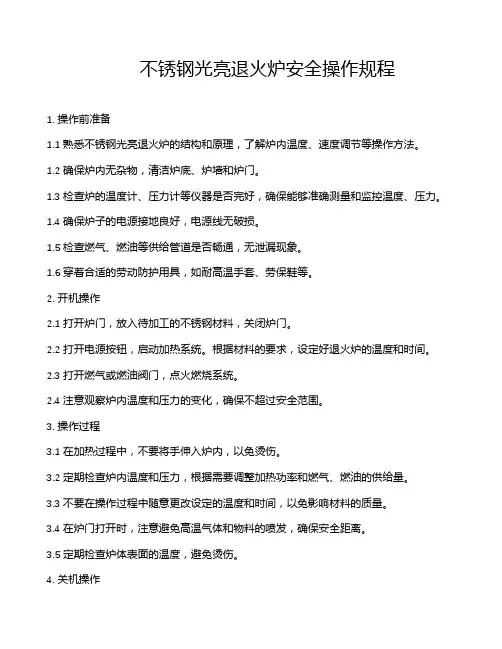

不锈钢光亮退火炉安全操作规程1. 操作前准备1.1 熟悉不锈钢光亮退火炉的结构和原理，了解炉内温度、速度调节等操作方法。

1.2 确保炉内无杂物，清洁炉底、炉墙和炉门。

1.3 检查炉的温度计、压力计等仪器是否完好，确保能够准确测量和监控温度、压力。

1.4 确保炉子的电源接地良好，电源线无破损。

1.5 检查燃气、燃油等供给管道是否畅通，无泄漏现象。

1.6 穿着合适的劳动防护用具，如耐高温手套、劳保鞋等。

2. 开机操作2.1 打开炉门，放入待加工的不锈钢材料，关闭炉门。

2.2 打开电源按钮，启动加热系统。

根据材料的要求，设定好退火炉的温度和时间。

2.3 打开燃气或燃油阀门，点火燃烧系统。

2.4 注意观察炉内温度和压力的变化，确保不超过安全范围。

3. 操作过程3.1 在加热过程中，不要将手伸入炉内，以免烫伤。

3.2 定期检查炉内温度和压力，根据需要调整加热功率和燃气、燃油的供给量。

3.3 不要在操作过程中随意更改设定的温度和时间，以免影响材料的质量。

3.4 在炉门打开时，注意避免高温气体和物料的喷发，确保安全距离。

3.5 定期检查炉体表面的温度，避免烫伤。

4. 关机操作4.1 当加工完成时，先关闭燃气或燃油阀门，停止加热系统。

4.2 等待炉内温度降至安全范围后，关闭电源。

4.3 打开炉门，取出加工好的不锈钢材料，清理炉内残留物。

4.4 关闭炉门，整理好操作区域，清除火源。

4.5 定期清洁炉子的内外部，确保设备的良好状态。

5. 注意事项5.1 操作人员必须经过专业培训，持证上岗。

5.2 不得擅自更改炉子的结构和参数，必须由专业人员操作和维护。

5.3 禁止在不锈钢光亮退火炉周围堆放易燃物品。

5.4 发现故障或异常情况时，应及时报告维修人员处理，不得私自修理。

5.5 操作结束后，检查确认设备的所有部件已处于停止状态，方可离开现场。

以上即为不锈钢光亮退火炉的安全操作规程，操作人员必须严格遵守，确保操作过程中的人身安全和设备的正常运行。

浅谈连续退火机组退火炉设备安装摘要本文简要介绍了宝钢1800连续退火机组立式退火炉的施工方法，总结了退火炉施工的要领同时提出了施工中存在的问题和改进措施。

关键词连续退火机组立式退火炉设备安装1.项目概况宝钢1800连续退火机组是由日本新日铁设计，是目前最先进的冷轧带钢退火机组之一。

该机组生产带钢宽度最大为1850mm，厚度为0.45～2.0毫米，设计年产量为96.46万吨，主要应用于国内的汽车板市场。

宝钢1800连续退火机组由入口段，炉子段，出口段三部分组成。

炉子段有7个炉段，9个炉室，分别是：预热段（带钢温度170~220度）PHF炉；加热段（带钢温度750~870度）HF-1炉和HF-2炉；均热段（带钢温度750~870度）SF炉；缓冷段（带钢温度675~690度）SCF炉；一次冷却段（带钢温度675~400度）1C炉、过时效段（带钢温度370~400度）OA-1炉和OA-2炉；二次冷却段（带钢温度370~160度）2C炉和一套水淬系统，带钢经过炉子段的连续退火和淬水冷却后，利用淬水挤干辊和热风干燥器将带钢烘干，进入到出口立式活套。

炉子段全长143.685米，标高在▽-4.100~▽+29.950之间，炉子段设备重量为3600余吨，炉子段工艺钢结构为1800余吨。

工期要求：整个连退机组炉子段施工日期为12个月。

2.炉子段机械设备安装炉子段设备安装跟通用设备安装方法有所不同，因为炉子外壳及炉内设备属于板块状分体供货，需要到现场组装，相对复杂。

退火炉主要安装设备有：炉壳、保温钉、保温棉、不锈钢内衬板、高铝布、炉辊、炉辊轴承及轴承座、炉辊马达、辐射管、电子加热管、电阻带、喷箱、风机、风道、热交换器、烟道、烟囱等设备。

下面先讲述炉子段设备和结构的安装方法。

炉子段的设备和结构应该采取交替作业的方法穿插进行，同一作业面上一般是钢结构优先于设备安装，因为钢结构框架的形成有利于设备的定位和调整。

钢结构的安装应从底层立柱开始安装，从主轧线的下部立柱和横梁开始安装，先应该安装DS（驱动侧）的结构，然后再安装WS（操作侧）的结构。

不锈钢管退火炉的使用方法退火是一种热处理工艺，通过加热至一定温度后慢慢冷却，以改善材料的机械性能、减轻内应力、提高可加工性。

对于不锈钢管，退火处理也是常见的工艺之一。

以下是一般不锈钢管退火炉的使用方法：### 1. 准备工作：- **检查设备：** 确保退火炉设备正常运行，温度控制准确，通风系统良好。

- **准备不锈钢管：** 清理不锈钢管表面，确保无油污、氧化层等，以免影响退火效果。

### 2. 装料：- **放置不锈钢管：** 将准备好的不锈钢管均匀放置在退火炉中，注意避免过度叠放，以确保热风能够均匀地包围每根管子。

### 3. 设置温度和时间：- **设定退火温度：** 根据不同的不锈钢材料和规格，设定适当的退火温度。

一般不锈钢管的退火温度在800°C到1100°C之间，具体取决于不锈钢的种类和要求。

- **设定保温时间：** 设置保温时间，确保不锈钢管充分受热，达到均匀的温度分布。

### 4. 加热：- **升温阶段：** 开启加热系统，逐渐升温至设定的退火温度。

升温速度要适中，以避免温度梯度过大引起变形或裂纹。

- **保持温度：** 达到设定温度后，保持一段时间，让不锈钢管内部达到均匀的温度。

### 5. 冷却：- **降温阶段：** 关闭加热系统，将不锈钢管从高温中取出，放置在适当的位置进行自然冷却。

避免快速冷却，以免引起内应力。

### 6. 检查：- **外观检查：** 对退火后的不锈钢管进行外观检查，确保没有明显的变形、开裂或其他缺陷。

- **性能检测：** 可以进行一些必要的机械性能测试，以确保退火后不锈钢管的性能符合要求。

以上步骤只是一般性的退火处理步骤，具体的使用方法还需要根据不锈钢管的具体情况和工艺要求进行调整。

在进行退火处理时，请参考不锈钢管的相关标准和制造商的建议。
