不锈钢带连续退火炉冷却系统工艺分析

不锈钢冷带退火酸洗的工艺及设备研究不锈钢冷带退火酸洗是一种用于提高不锈钢冷带表面质量的工艺。

在不锈钢生产过程中，由于连铸、热轧、冷轧等工艺的影响，冷带表面存在一定的尺寸不规则性、表面粗糙、杂质和氧化物等缺陷。

通过不锈钢冷带退火酸洗工艺，可以消除这些缺陷，提高不锈钢冷带的表面平整度和表面光洁度，从而满足不同领域对不锈钢冷带高质量的要求。

一、不锈钢冷带退火工艺1.不锈钢冷带退火工艺的目的：消除冷带的残留应力、改善冷带的塑性、提高冷带的表面品质。

2.不锈钢冷带退火工艺流程：(1)热轧酸洗：将不锈钢冷带经过软化处理，并去除表面的氧化物和杂质。

这一步可以通过酸洗方式进行。

(2)冷轧：将酸洗后的冷带进行轧制，以得到所需的尺寸和厚度。

(3)冷带退火：将冷轧后的不锈钢冷带进行退火处理，消除残余应力，并提高冷带的塑性。

3.不锈钢冷带的退火工艺条件：(1)温度：不锈钢冷带退火温度一般在800-1050℃之间，具体的退火温度需要根据不同的材料和要求进行调整。

(2)保温时间：不锈钢冷带在退火炉中保温时间一般为10-60分钟，具体的保温时间需要根据不同的材料和要求进行调整。

(3)冷却方式：退火后的冷带一般通过空冷进行冷却，也可以采用水冷等其他方式进行冷却。

具体的冷却方式需要根据不同的材料和要求进行确定。

二、不锈钢冷带退火酸洗设备1.酸洗设备：酸洗工艺中，主要使用酸洗槽来进行酸洗处理。

酸洗槽通常采用不锈钢材质制作，能够耐受强酸的腐蚀。

2.退火设备：不锈钢冷带的退火通常使用退火炉进行处理。

退火炉可分为多种类型，主要包括箱式退火炉、辊道退火炉和连续退火炉等。

具体的选择需要根据生产线的工艺要求和产能来确定。

3.辅助设备：酸洗和退火过程中，可能还需要使用一些辅助设备，例如循环泵、过滤器、脱脂机等，以实现酸液的循环和净化，提高工艺效率。

总结：不锈钢冷带退火酸洗工艺与设备研究，旨在提高不锈钢冷带的表面品质和塑性。

通过合理的工艺条件和适当的设备配置，可以实现不锈钢冷带的优化处理，满足不同领域对不锈钢冷带高质量的要求。

不锈钢退火炉原理引言：不锈钢是一种耐腐蚀、美观大方的金属材料，被广泛应用于制造业中。

然而，在不锈钢的制造过程中，由于冷加工或热加工等工艺，会导致不锈钢产生应力和组织的变化，这会影响不锈钢的性能和使用寿命。

为了恢复不锈钢的性能和组织结构，提高其机械性能和耐腐蚀性，需要进行退火处理。

本文将介绍不锈钢退火炉的原理和工作过程。

一、不锈钢退火的目的：不锈钢退火的主要目的是通过加热和冷却的过程来消除不锈钢中的应力，改善组织结构，提高材料的塑性和韧性，减少晶界的碳化物析出，从而提高不锈钢的耐腐蚀性和机械性能。

具体来说，不锈钢退火的目的包括：消除应力、改善塑性、恢复组织、提高硬度均匀性、减少晶界腐蚀等。

二、不锈钢退火的原理：不锈钢退火炉是通过加热和冷却工艺来实现退火处理的。

不锈钢在加热过程中，晶界和晶内的金属原子开始运动，晶界的原子迁移会消除晶界应力，晶内的原子迁移会减少晶内应力。

随着温度的升高，不锈钢中的晶界和晶内原子开始重新排列，原先的应力得到释放，组织结构得到改善。

冷却过程中，不锈钢的晶界和晶内原子再次重新排列，使得晶界和晶内的应力得到进一步消除，从而达到退火的目的。

三、不锈钢退火炉的工作过程：1. 加热阶段：不锈钢材料被放入退火炉中，炉内温度逐渐升高。

加热的过程要控制温度的均匀性，避免不锈钢材料受到局部过热或过冷的影响。

在加热过程中，不锈钢材料的晶界和晶内原子开始运动，应力逐渐释放。

2. 保温阶段：当温度达到退火温度后，保持一定的时间，使得晶界和晶内的原子重新排列，组织结构得到改善，应力进一步释放。

3. 冷却阶段：将退火炉内的温度逐渐降低，使得不锈钢材料的晶界和晶内原子再次重新排列，进一步消除应力。

在冷却过程中，也需要控制温度的均匀性，避免不锈钢材料受到局部过热或过冷的影响。

四、不锈钢退火炉的特点：1. 温度控制精确：不锈钢退火炉能够精确控制退火温度，确保退火过程中温度的均匀性，避免不锈钢材料受到局部过热或过冷的影响。

不锈钢带钢光亮退火工艺与装备探讨光亮退火是指在适当的温度下，将不锈钢带材进行退火处理，以改善其表面质量和机械性能。

具体工艺包括加热、保温和冷却三个阶段。

在加热阶段，可以选择电阻加热或气氛炉加热，以提高带材的温度。

保温阶段是将带材保持在退火温度下一定的时间，使其达到均匀的显微组织。

冷却阶段则是通过控制冷却速度，使带材在冷却过程中不产生过硬和扭曲。

在不锈钢带钢光亮退火工艺中，温度和保温时间是最重要的参数。

温度过高会导致过热和粗晶，影响不锈钢带材的质量；温度过低则不满足退火效果。

保温时间过长会增加生产周期，而保温时间过短则可能导致显微组织不均匀。

因此，对温度和保温时间的控制非常关键。

在不锈钢带钢光亮退火装备方面，目前常用的装备有电阻退火炉和气氛炉。

电阻退火炉具有加热速度快、温度控制精度高的优点，适用于大批量生产。

而气氛炉利用指定气氛控制温度，可以防止带材表面氧化，适合对表面质量要求较高的产品。

另外，还有真空炉和激光退火设备等高新技术装备可供选择。

在使用不锈钢带钢光亮退火工艺和装备时，还需要注意以下几点。

首先，要根据具体不锈钢带材的材质和要求选择合适的工艺和装备。

其次，要控制好温度和保温时间，避免过热和过冷引起的不良效果。

另外，定期对设备进行维护和保养，确保其正常运行。

总之，不锈钢带钢光亮退火工艺和装备是关键的制造环节，对产品质量有着重要影响。

通过合理的工艺和选择合适的装备，可以提高不锈钢带钢的表面质量和机械性能，满足不同领域对不锈钢带材的需求。

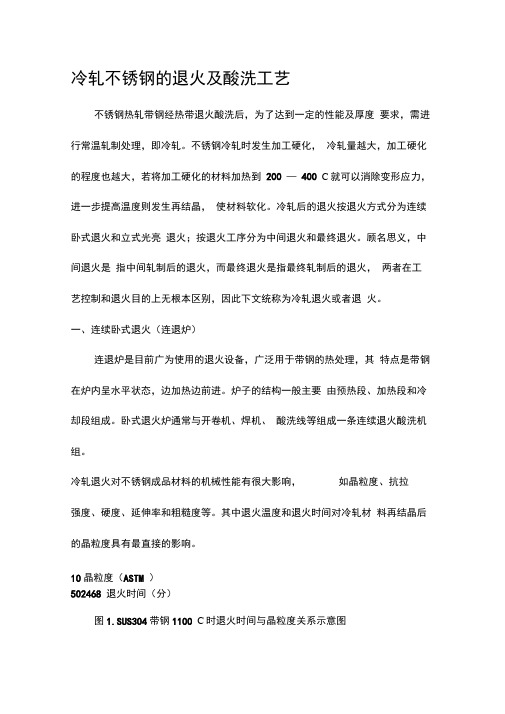

冷轧不锈钢的退火及酸洗工艺不锈钢热轧带钢经热带退火酸洗后，为了达到一定的性能及厚度要求，需进行常温轧制处理，即冷轧。

不锈钢冷轧时发生加工硬化，冷轧量越大，加工硬化的程度也越大，若将加工硬化的材料加热到200 —400 C就可以消除变形应力，进一步提高温度则发生再结晶，使材料软化。

冷轧后的退火按退火方式分为连续卧式退火和立式光亮退火；按退火工序分为中间退火和最终退火。

顾名思义，中间退火是指中间轧制后的退火，而最终退火是指最终轧制后的退火，两者在工艺控制和退火目的上无根本区别，因此下文统称为冷轧退火或者退火。

一、连续卧式退火（连退炉）连退炉是目前广为使用的退火设备，广泛用于带钢的热处理，其特点是带钢在炉内呈水平状态，边加热边前进。

炉子的结构一般主要由预热段、加热段和冷却段组成。

卧式退火炉通常与开卷机、焊机、酸洗线等组成一条连续退火酸洗机组。

冷轧退火对不锈钢成品材料的机械性能有很大影响，如晶粒度、抗拉强度、硬度、延伸率和粗糙度等。

其中退火温度和退火时间对冷轧材料再结晶后的晶粒度具有最直接的影响。

10晶粒度（ASTM ）502468 退火时间（分）图1.SUS304带钢1100 C时退火时间与晶粒度关系示意图如前所述，连退炉一般由预热、加热、冷却三大部分组成。

预热段没有烧嘴燃烧，而是利用后面加热段的辐射热来加热带钢，这样可以有效的利用热能，节约能源成本。

加热段利用燃料燃烧直接对带钢进行加热，该段一般分为若干各区，每个区都有高温计来控制和显示温度。

燃烧后高达700多度的废气被废气风机抽出加热室后进入换热器，在换热器内将冷的燃烧空气进行加热（可加热到400多度），加热后的燃烧空气直接被送到各个烧嘴。

换热器的目的在于有效回收废气热量。

炉内燃烧条件的管理。

燃料（液化石油气或天然气）在炉内的燃烧状况对质量、成本、热效率等都有很大影响。

空燃比是燃烧管理的一个重要指标。

空燃比越高，燃烧越充分，但是排废量也相应增加，炉内氧含量提高，增加了带钢的氧化程度。

不锈钢冷带退火酸洗的工艺及设备研究课件-页 (一)不锈钢冷带退火酸洗的工艺及设备研究是一项旨在提高不锈钢产业质量的重要研究。

本文将对该课件进行详细介绍，并探讨其关键点和意义。

一、工艺介绍不锈钢冷带退火酸洗工艺是一种常用而又重要的不锈钢制品精加工工艺。

该工艺主要分为以下步骤：1、冷带退火：在温度为600-800℃的环境中进行不锈钢冷带的退火处理，从而改变其结晶状态，使其更容易加工和改善表面光洁度。

2、酸洗：采用酸洗液对不锈钢冷带进行酸洗处理，以去除表面氧化皮、油污和其他杂质，从而提高不锈钢的银光度、耐腐蚀性和表面平整度。

3、清洗：对酸洗后的不锈钢冷带进行清洗，去除洗涤剂和水渍。

二、设备研究1、冷带退火炉：采用电阻加热方式，能够快速地将不锈钢冷带加热到所需退火温度。

2、酸洗槽：采用大型槽体，并配备有自动计量和搅拌系统，能够快速而均匀地进行酸洗处理。

3、清洗槽：采用常规清洗方式，如水清洗和热风干燥。

三、关键点和意义1、精加工：不锈钢是一种高质量的钢材，具有良好的耐腐蚀性和美观度。

不锈钢冷带退火酸洗工艺的实施，能够进一步提高不锈钢制品的表面平整度、光洁度和耐腐蚀性，从而提高其使用期限和市场竞争力。

2、环保：酸洗液是一种腐蚀性强的化学制剂，对人体和环境都具有一定的危害性。

因此，实施不锈钢冷带退火酸洗工艺时，需要采用相应的操作规程和环保措施，不断提高工艺的环保性。

3、机械化和自动化：不锈钢冷带退火酸洗工艺是一个繁琐而又精细的加工过程，而设备的机械化和自动化程度可以大幅度提高生产效率和产品质量。

综上所述，不锈钢冷带退火酸洗的工艺及设备研究对于提高不锈钢生产的环保性、质量和效率，具有重要的意义和价值。

连续式退火炉的原理浅析连续式退火炉是一种常用的工业加热设备，主要用于对金属材料进行退火处理。

它的主要原理是通过连续进料和连续加热的方式，使金属材料在炉内均匀受热，并通过控制加热温度和停留时间，实现对金属材料组织和性能的改善。

连续式退火炉的工作原理可以分为以下几个环节：进料、预热、加热、保温和冷却。

首先，金属材料通过输送机或其他设备进入连续式退火炉的进料端。

进料端通常设有阀门或调节装置，可以控制进料的速度和数量，以确保金属材料在炉内有足够的停留时间。

进入炉内后，金属材料首先经过预热区。

预热区的温度通常较低，主要是为了将金属材料从室温快速加热到较高温度，以避免材料在高温区过快升温造成不均匀加热或热冲击。

接下来，金属材料进入加热区。

加热区通常由一组加热元件组成，可以是电加热器、燃气燃烧器或其他方式。

加热区内的温度通常高于预热区，可以根据所需的退火温度来调节。

金属材料在加热区内停留的时间较长，以确保其达到所需的加热温度。

当金属材料达到退火温度后，它进入保温区。

保温区通常具有相对稳定的温度，以保持金属材料在一定的温度范围内持续保温。

保温的时间和温度取决于具体的材料和要求，以确保材料的组织和性能得到良好的改善。

最后，经过保温后，金属材料进入冷却区。

冷却区可以采用不同的方式进行冷却，如风冷、水冷、盐浴冷却等。

冷却的方式会根据材料的要求进行选择，以控制退火后的材料组织和性能。

连续式退火炉的设计和操作需要考虑以下几个因素：1. 温度控制：退火温度是影响材料组织和性能的重要因素，炉内的温度应能够准确控制，并且温度均匀性也要能够得到保证。

2. 时间控制：炉内停留的时间对于材料的退火效果也有重要影响，炉内的输送速度应能够根据所需的停留时间进行调节。

3. 炉内气氛控制：在一些特殊需求的退火处理中，炉内的气氛会对退火效果产生一定影响，因此需要通过加气、减压等方式来调节炉内的气氛。

4. 炉内结构和材料选择：连续式退火炉的炉膛结构和材料选择也非常重要，要能够耐高温和耐腐蚀，同时还要具备合理的热传导性能，以确保退火过程的顺利进行。

连续退火带钢冷却技术最新进展连续退火、全氢罩式退火技术的应用及多种涂镀生产技术。

轧后热处理是冷轧生产中的重要工序，冷轧带钢轧后热处理通常为再结晶退火，以达到降低钢的硬度、消除冷加工硬化、改善钢的性能、恢复钢的塑性变形能力的目的。

冷轧带钢的再结晶退火在退火炉中进行，冷轧带钢退火炉分为连续退火炉和罩式退火炉。

连续退火机组将带钢的清洗、退火、平整、精整等工艺集于一体，具有生产效率高，产品品种多样化，产品质贵高，生产成本低等优点。

连续退火技术是生产优质冷轧板尤其是高强钢板的重要生产技术，其核心技术是连续退火后的带钢快速冷却技术，这是因为冷却速度对带钢材质影响至关重要。

连续退火的带钢冷却技术发展至今，主要有以下几项。

①NSC-CAPL技术。

可采用GJC气体喷述射冷却方法和气-水双相加速冷却法，前者采用H2-N2混合气体喷射在均热后带钢表面上，使带钢快速冷却到过时效温度，其冷却速度为5〜30t：/S，后者将气体和水汽的混合物经升压后喷射在均热后带钢表面上，冷却速度提高到50〜300t：/s。

②NKK-CAL技术。

可采用WQ(Water-Quench)水冷方法，即将均热后带钢在水里进行淬火，冷却速度可达500〜2000X：/S,是目前应用于连续退火冷却速度最快的冷却方法，尤其适宜于生产高强度板；还可采用RQ(Roll-Quench)辊式冷却技术，使带钢与具有内部冷却的辊子接触，通过热传导实现带钢冷却，冷却速度可达100〜4001C/S,采用辊式冷技术其冷却速度可以根据带钢的厚度很好地调节，尤其适宜于生产深冲钢板；为了提高生产的灵活性，还可采用辊冷却+气体喷射冷却（RQ+GJC)、水冷却与辊冷却（WQ+RQ)等复合冷却技术。

③KM-CAL技术。

可采用HGJC高速气体喷射冷却法，是将经冷却后的炉内保护气体（5%H2)以高速喷于带钢表面的一种干式冷却方式，H2含量增加则导热性能增加，从而冷却速度增加，冷却速度可达到30〜90XVs。

不锈钢冷轧连续退火炉冷却系统工艺分析申德（冷轧分厂丁作业区冷线退火炉）摘要：介绍了不锈钢带水平悬索式连续退火炉冷却系统的工艺与应用，并对冷轧不锈钢退火炉的冷却段进行了分析，包括空冷段、水冷段。

关键词：冷轧不锈钢；连续退火炉；冷却系统；水冷Abstract: this paper introduces the stainless steel belt level suspension type continuous annealing furnace cooling system, and the application and process of cold rolled stainless steel anneal furnace cooling section is analyzed, including air cooling section, water cooling section.Keywords: cold rolled stainless steel; Continuous annealing furnace; Cooling system; water-cooled1.不锈钢连续退火炉冷却系统不锈钢带轧制后产生硬化，耐蚀性降低。

经过连续热处理，可以改善组织，提高塑性，实现碳化物固溶。

图1[1]所示为某规格AISI304 退火温度曲线，该曲线已在生产实践中较好地应用。

图1 不锈钢退火温度曲线不锈钢带轧制后的连续热处理包含加热段和冷却段，其中带钢的冷却段工艺影响不锈钢碳化物固溶效果以及性能和板形。

例如对于奥氏体不锈钢，在850~500℃之间冷却速度慢时，将因碳化物在晶界析出而产生敏化，对其产品的耐腐蚀性有明显的影响，因此通常冷却速度应大于20℃/s。

某规格不锈钢的冷却速率与碳化物析出的关系曲线如图2 所示。

图2 不锈钢的冷却速度与碳含量关系曲线酒钢公司采用的奥氏体不锈钢冷轧连续退火冷却工艺，以38.5℃/s速率快速冷却，使带钢从1150℃冷却到180℃；再用水喷淋冷却，使带钢从180℃冷却到80℃；最后经干燥段烘干出炉。
