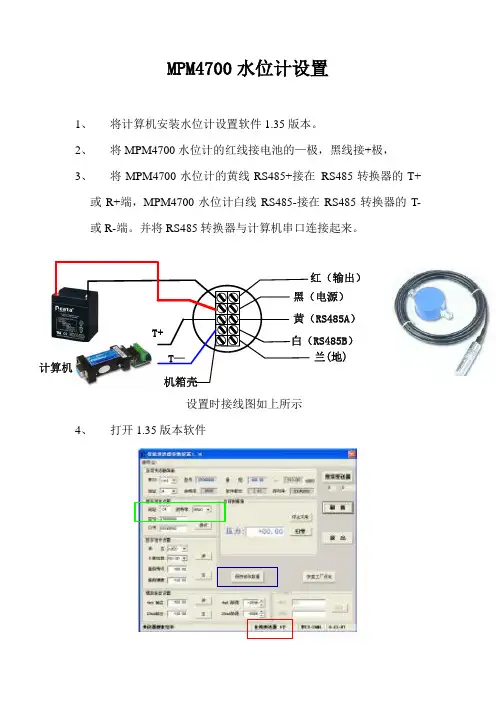

MPM4700水位计设置

1、 将计算机安装水位计设置软件1.35版本。

2、 将MPM4700水位计的红线接电池的—极，黑线接+极，

3、 将MPM4700水位计的黄线RS485+接在 RS485转换器的T+或R+端，MPM4700水位计白线RS485-接在RS485转换器的T-或R-端。并将RS485转换器与计算机串口连接起来。

设置时接线图如上所示

4、 打开1.35版本软件 红（输出）黄（RS485A）白（RS485B）兰(地)黑（电源）机箱壳T+T—计算机5、 在左上角，串口中选择计算机对应的串口，台式机一般为COM1口，USB转串口线在设备管理器中查询系统分配的串口号，

6、 然后点击右上角的“搜索变送器”，程序开始查找传感器

7、 查询完毕后，上图红框内会显示搜索变送器 1个，

8、 检查左上角变送器地址是否为1（绿框）

9、 若不为1，则在绿色框中，将传感器的地址修改为1，波特率修改为1200，然后点击“修改”，并在中间的篮框中点击“保存修改数据”

10、 对传感器断电5分钟，5分钟后，加电，继续用软件查询传感器，看传感器地址、波特率是否修改为1和1200并保存下来。如果保持下来，则传感器直接可用，若不是1和1200，则重复上列9、10的操作步骤。

/fomSITRANS F

外夹式超声波流量计

FS 230/FUS 2202018版产品样本

SITRANS

FUS

3

流量测量

SITRANS F S 外夹

概述

优势应用

SITRANS F S外夹超声波流量计可实现高精度测量，同时最小

化安装时间和维护费用。

•易于安装，不需切割管线或停输

•易于维护，外部传感器不需要定期清洗

•无可动部件，避免了磨损与堵塞

•无压损或能量损失

•宽量程比

•可根据需要选择单通道或双通道产品SITRANS FS230标准型产品广泛适用于各工业行业液态流体

应用，包括：

•水工业

- 原水

- 饮用水

- 化学介质

•污水工业

- 原污水

- 工业污水

- 污泥

- 混合液

- 化学介质

• HVAC工业

- 冷凝器

- 热水和冷水系统

•电力工业

- 核电

- 煤电

- 水电

•过程工业

- 过程控制

- 批处理

- 速度显示

- 体积和质量测量

SITRANS FS230油烃型产品十分适合原油、成品油或液化气

的应用。

标准体积（高端系统）

•标准体积流量测量

•适用于泄漏检测系统

•质量流量测量

•化工和石化应用

•精确的产品界面区分（多产品输送管线中）

•产品辨识

•

标准密度指示

•可应用于宽粘度范围的多种液体流量测量

•

工况流量自动粘度补偿系统性能

防爆证书

• ATEX Zone 2

• IECEx Zone 2

• FMc Class I Div. 2

精度±

0.5 ~ 1% 流速

>0.3m/s

并且

>10倍管径

重复性±

0.25% (基于

ISO 11631)

管径范围

12.7 ~ 10m (0.5 ~ 394")

壁厚范围

0.64 ~ 76.2 mm (0.025 ~ 3.0")

管道材质

任意可传导声波的材质

(不锈钢，塑料，铝，玻璃，水泥，铸铁，铜

)

4流量测量

SITRANS F S 外夹

系统信息与选型指南

SITRANS F S 外夹超声波流量计

FS230 (标准型

)FS230 (油烃型

)

工业

/应用

水与水溶液

X

区域供热、制冷

X

基于西门子S7-200系列PLC的液位控制系统

摘要：可编程逻辑控制器（PLC）是一种数字运算操作电子系统，适用于在工业环境下控制各类机械设备。液位控制是工业生产中常见的一种过程控制，采用PID控制方法，可以使液位控制系统更好而适应工业生产中的工作条件变化。本设计是利用PLC自带的PID调节模块，调整比例系数、积分时间、微分时间，输出信号控制电动调节阀的开度，从而控制水箱内部液位的高度。

关键词：PLC；MCGS运行环境；液位控制

一、引言

本设计利用西门子S7-200系列PLC自带的PID调节模块，不断调节PID的各项参数，通过输出信号对电动调节阀的开度进行控制，比较各个参数下的控制性能，进而控制水箱内部的液位高度。因此，本设计对液位系统控制原理进行了分析，对控制方式与控制性能进行了比较，对软件设计进行了简要的阐述。

二、控制系统设计及参数

上水箱液位自动调节系统设计：

本设计中我们需要对上水箱的液位进行控制，其中，SP为给定信号（由操作者通过PC端设定），PV为控制变量。当水箱中的液位高度小于给定值时，给定值与压力变送器检测到的反馈值之差就是PID调节器的输入偏差信号。

系统开始运行时，单相泵正常运行，打开上水箱的出水阀及其他相关阀门，并通过控制电动调节阀的开度控制水流量。具体调节方法如下：压力变送器检测到的电信号送入PLC并转换为数字信号，经过PLC的PID程序运算后输出转化为4~20mA的模拟电信号至电动调节阀中，以控制电动阀的开度。当水箱内的液位高度与给定值达到一致后，PID调节器的输入偏差信号为零，电动调节阀维持当前开度不变，水箱中的进出水量保持一致，水箱内的液位高度也将不会变化。

而比例-积分-微分(PID)调节器是常规调节器中性能最好的一种调节器，PID调节器因其兼具各类调节器的优点，从而能使系统达到更高的控制质量。本设计中采用的单闭环控制系统参数如下：被控系统液位的最大值和最小值：MAX:37cm ；MIN:0cm；液位检测仪表: PT330-G10KG13型号液位传感器；控制阀: QSTP-16K电动调节阀，手动机械调节阀；控制器：S7-200PLC；控制性：QSTP-16K电动调节阀：单极性；S7-200PLC：单极性；误差：不超过5%；控制界面：以MCGS界面来控制液位，可调节调整比例系数、积分时间、微分时间等参数。

使用手册 • 2004.10

中文

集 万 千

于 一 身 北京迪妙声科技有限公司

BEJING DELLSONICS SCIENCE & TECHNOLOGY LTD.

地址：北京海淀区魏公村街1号韦伯豪家园3-3-702 (100081) DELLSONICS

公 司 简 介

北京迪妙声科技有限公司（原名北京妙声力科技有限公司），位于北京市海淀区中关村

南大街，是与西门子公司德国总部正式签约的西门子过程仪表及分析仪器核心合作伙伴，

也是西门子北方区域规模最大、实力最强的优秀代理商。

公司主营：

一、西门子－妙声力(Milltronics)系列物位产品：超声波物位计、超声波液位差计、超声波泥水界

面计、超声波明渠流量计、雷达物位计、射频导纳物位计、射频导纳油水界面计、；射频导纳物位开关、

音叉式物位开关、阻旋式物位开关；皮带称、固体质量流量计、冲板流量计等。

二、西门子过程仪表产品：电磁流量计、质量流量计、超声波流量计、 温度变送器、压力变送器、

阀门定位器、气体分析仪等。

三、德国UWT公司的阻旋式料位开关、音叉式料位开关、重锤式料位计等产品。

四、自行研发生产超声波液位计、温度变送器、压力变送器、数显表及油田专用仪器等产品。

成立于 1954 年的西门子－妙声力公司(Milltronics)是世界公认的超声波物位测量领域

的领导者，全球最大的超声波物位仪表生产厂家，在超声波、雷达、电容技术领域拥有超过 60

项专利，超声波产品的综合性能指标经美国《控制》杂志评比，其综合性能名列全球第一！

作为西门子公司长期稳定的代理商，我公司有着10 余年产品的销售和服务经验，无论

从专业技术水平、现货及备件库存量、售后服务质量、仪表维护以及故障产品国内维修能力

等方面，都具备显著的优势。尤其是我公司一流的技术支持和高效率高品质的服务体系，在

业界具有很高的知名度。

如果您需要相关的产品，需要咨询技术问题，需要值得信赖的合作伙伴，敬请来电垂询！
