塔板理论

分离度是衡量分离效果的重要指标，塔板数 越多，分离度越高，即相邻两流股的分离越 彻底。
ቤተ መጻሕፍቲ ባይዱ
在一定范围内，增加塔板数可以显著提高分 离度，但超过一定值后，分离度的提高将变
得缓慢。
塔板数与产品纯度的关系
塔板数越多，产品纯度越高。这是因为塔板数越多， 物料在塔内停留的时间越长，越有利于组分的分离。
在实际操作中，为了达到所需的产品纯度，可以通过 增加塔板数来提高分离效果。
理论塔板数计算公式
理论塔板数计算公式是用于计算色谱柱分离效率的重要参数，其计算公式为：$N = 5.54(tR/W1/2)$，其中$N$为理论塔板数， $tR$为峰的保留时间，$W1/2$为半峰宽。
该公式基于色谱理论，通过将色谱峰的保留时间和峰宽等参数代入公式，即可得到理论塔板数。
实际应用中的计算方法
理论塔板数的计算
contents
目录
• 塔板数的定义 • 理论塔板数计算方法 • 塔板数的影响因素 • 塔板数与分离效果的关系 • 塔板数优化方法
01
塔板数的定义
塔板数的概念
01
塔板数是指塔内理论分离层的数 目，用于描述蒸馏塔或吸收塔等 分离设备的分离性能。
02
它反映了塔内各层分离效果的好 坏，是衡量分离设备效率的重要 参数。
在实际应用中，理论塔板数的计算通常需要借助色谱软件或仪器自带软件进行。
这些软件通常会提供自动计算或手动输入参数的功能，用户只需输入保留时间和峰 宽等参数，软件即可自动计算出理论塔板数。
此外，为了获得更准确的计算结果，还需要注意实验条件的标准化和数据的准确性。
计算过程中的注意事项
在计算理论塔板数时，需要注意峰宽的测量方法，因为不同的测量方法 可能会影响计算结果的准确性。

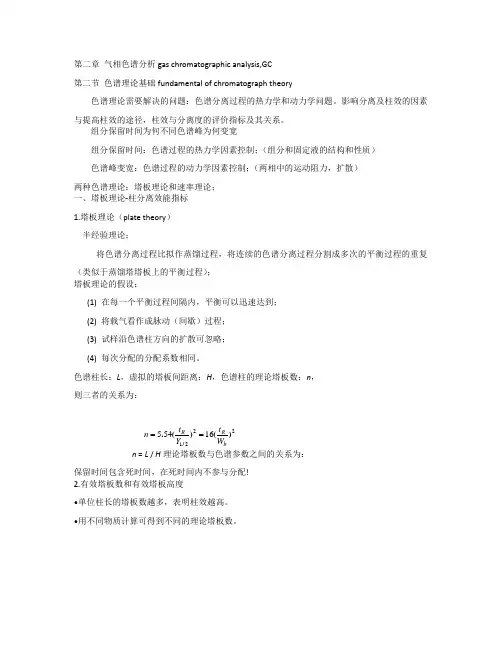

第二章 气相色谱分析gas chromatographic analysis,GC第二节 色谱理论基础fundamental of chromatograph theory色谱理论需要解决的问题：色谱分离过程的热力学和动力学问题。

影响分离及柱效的因素与提高柱效的途径，柱效与分离度的评价指标及其关系。

组分保留时间为何不同色谱峰为何变宽组分保留时间：色谱过程的热力学因素控制；（组分和固定液的结构和性质）色谱峰变宽：色谱过程的动力学因素控制；（两相中的运动阻力，扩散）两种色谱理论：塔板理论和速率理论；一、塔板理论-柱分离效能指标1.塔板理论（plate theory ）半经验理论；将色谱分离过程比拟作蒸馏过程，将连续的色谱分离过程分割成多次的平衡过程的重复 （类似于蒸馏塔塔板上的平衡过程）；塔板理论的假设：(1) 在每一个平衡过程间隔内，平衡可以迅速达到；(2) 将载气看作成脉动（间歇）过程；(3) 试样沿色谱柱方向的扩散可忽略；(4) 每次分配的分配系数相同。

色谱柱长：L ，虚拟的塔板间距离：H ，色谱柱的理论塔板数：n ，则三者的关系为：n = L / H 理论塔板数与色谱参数之间的关系为： 保留时间包含死时间，在死时间内不参与分配!2.有效塔板数和有效塔板高度•单位柱长的塔板数越多，表明柱效越高。

•用不同物质计算可得到不同的理论塔板数。

222116545)()(./bR R W t Y t n ==•组分在t M 时间内不参与柱内分配。

需引入有效塔板数和有效塔板高度：3.塔板理论的特点和不足（1）当色谱柱长度一定时，塔板数 n 越大(塔板高度 H 越小)，被测组分在柱内被分配的次数越多，柱效能则越高，所得色谱峰越窄。

（2）不同物质在同一色谱柱上的分配系数不同，用有效塔板数和有效塔板高度作为衡量柱效能的指标时，应指明测定物质。

（3）柱效不能表示被分离组分的实际分离效果，当两组分的分配系数K 相同时，无论该色谱柱的塔板数多大，都无法分离。

02 塔板理论与动力学的结合：研究塔板过程中 的动力学性质和规律
03 塔板理论与化学工程的结合：研究塔板过程 中的化学反应和工程问题
04 塔板理论与计算机科学的结合：利用计算机技 术模拟塔板过程，提高塔板效率和优化设计
塔板理论在现代科技中的应用
塔板理论在化工领域的应用： 塔板理论在生物技术领域的
用于优化反应器设计和提高 应用：用于优化生物反应器
塔板效率：衡量塔板数与分 离效果之间的关系
02
分离效果：塔板理论的主要 目标，衡量分离效果的好坏
01
塔板数：塔板理论的核心概 念，表了理想状态下的 传质过程，但实际传质过程可 能受到多种因素的影响，如温 度、压力、浓度等。
02
塔板理论仅考虑了传质过程， 而实际过程中可能存在其他影 响因素，如化学反应、热传递 等。
1
优化塔板高度：通 4
过优化塔板高度，
可以提高塔板效率，
降低操作难度
塔板效率：衡量塔
板分离效果的重要
2
指标，与塔板高度
密切相关
3
塔板高度与塔板效率
的关系：塔板高度越
高，塔板效率越高，
但过高的塔板高度可
能导致操作困难
塔板数与分离效果
03
04
塔板数与分离效果的关系： 塔板数越多，分离效果越好， 但塔板效率不一定越高
塔板理论的应用范围
化工领域：用于研究化学 反应和分离过程
环境工程领域：用于研究 污染物去除和净化过程
材料科学领域：用于研究 材料合成和性能优化过程
生物技术领域：用于研究 生物反应和生物分离过程
能源领域：用于研究能源 转化和储存过程
塔板高度与塔板效率
塔板高度：塔板理
论的核心概念，决

整理得
RM
1 x d 1 x d 1 x 1 x f f
(3)
上式即为沸点进料时，求最小回流比的解析式。 也叫恩德伍德方程。 对于其它情况（q≠1），RM具有不同的形式， 这里不再讨论。
3、适宜的回流比
全回流 —上限 最小回流比—下限 在实际生产中 均不能采用
饱液
优点：准确性高， 尤其对相对挥发度 较小，而分离要求 较高的物系。因此， 在目前此法仍是一 种计算理论塔板数 行之有效的方法。
气液混合
饱气
过热 xf
二、图解法
用图解法代替逐 板法，虽然准确 度要差一些，但 因方法简单，迄 今广泛为双组分 精馏塔的计算所 采用。 图解理论板的 依据，仍是平 衡关系和操作 关系。
缺点：对于相对挥发度小，和xd要求高的精馏， 用图解法则比较麻烦，而且误差较大。
三、回流比
在精馏过程中，塔顶产品的一部分送入塔中， 称为回流，回流量的大小对传质过程有一定 的影响。
1．全回流 若塔顶蒸气冷凝以后，全部回入塔中，称为 全回流。
R L/ D L/0
(1)、图解法－求取最少理论板数
试论回流比对精馏节能的影响，湖南大学， 吴席信，化工技术（4）15- 17（1985）.
主要论点：降低塔的操作压力 增加塔板数 降低产品纯度
四、简捷计算法
使用芬斯克方程和吉利兰图计算理论板数的方法， 叫简捷计算法。 在实际回流比时的理论板数，可由芬斯克方程的计算 结果（NM）借助于吉利兰图直接查找求出。所以用 芬氏方程结合吉利兰图可以求出理想溶液在任何回流 比时的理论塔板数。
N-NM N+1
计算步骤如下：
1、算出RM ，并决 定R 2、应用芬式，算 出最少理论板数NM。 3 、计算 R RM 之值。
