轧型钢工艺技术轧型钢是一种常用的建筑和工程材料，具有强度高、耐腐蚀等特点，被广泛应用于建筑结构、桥梁、车辆制造等领域。
而轧型钢的生产过程则是一个涉及多个工艺环节的复杂过程，我们以下将简要介绍轧型钢的工艺技术。
首先，轧钢是以熔铁而非铁鉱石或铁砂为原材料的。
冶金工艺的基础就是先将生铁中的杂质和过多的碳除掉，对含碳量过高的生铁精炼，得到合适的含碳量的铁水供轧制。
而生铁的融化和熔炼过程中，需要通过高炉等设备，进行喷煤、喷焦、熔炼等操作，最后出铁。
然后，从高炉出铁的生铁通过熔炼后进一步的加工，最终形成钢坯。
钢坯是轧制钢铁产品的初级产品，其形状和尺寸不合乎标准，需要经过一系列加工来获得最终的钢材产品。
其中主要的加工过程包括均热处理、热轧、冷轧等环节。
均热处理是指对钢坯进行恒温保温处理，以消除和减轻内应力，改变晶粒的结构，使钢材获得较好的物化性能。
然后进入热轧环节，热轧是指在高温下将钢坯进行轧制成型的过程。
这个过程中需要通过辊道送入的钢坯在高温下进行塑性变形，根据不同的产品形状和规格要求，通过不同的轧制方式和加工设备来完成。
最后，冷轧是指将经过热轧后的钢材进行冷轧加工处理的过程。
冷轧可以使钢材尺寸和表面质量得到进一步的改善，并增加钢材的强度和韧性。
冷轧还可以通过控制厚度和宽度的方法，制造出不同规格和尺寸的轧型钢产品。
在整个轧型钢的生产过程中，需要涉及到多个工艺技术，例如高炉冶炼、热轧、冷轧、加热、锻造等。
同时，为了确保产品质量，在每个环节中都需要进行严格的质量控制和检测。
例如，在热轧过程中，需要对温度、卷取力、卷厚等参数进行实时监测和调整。
而在冷轧环节中，则需要对冷轧力、冷轧间隙、冷轧温度等进行控制。
总之，轧型钢工艺技术是一个综合性的工艺体系，涉及到多个环节和参数的控制，旨在通过一系列的处理和加工过程，获得满足工程和建筑需求的高质量钢材产品。
随着科技和制造技术的不断进步，轧型钢工艺技术也会不断发展和创新，以满足不同应用领域的需求。

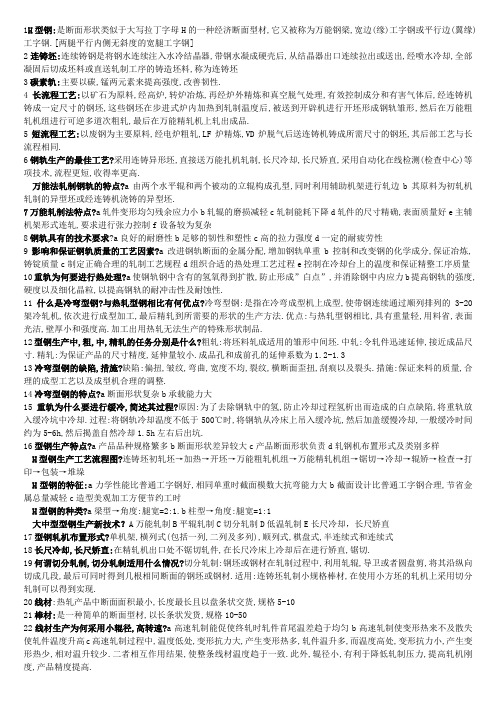

1H型钢:是断面形状类似于大写拉丁字母H的一种经济断面型材,它又被称为万能钢梁,宽边(缘)工字钢或平行边(翼缘)工字钢.[两腿平行内侧无斜度的宽腿工字钢]2连铸坯:连续铸钢是将钢水连续注入水冷结晶器,带钢水凝成硬壳后,从结晶器出口连续拉出或送出,经喷水冷却,全部凝固后切成坯料或直送轧制工序的铸造坯料,称为连铸坯3碳素轨:主要以碳,锰两元素来提高强度,改善韧性.4长流程工艺:以矿石为原料,经高炉,转炉冶炼,再经炉外精炼和真空脱气处理,有效控制成分和有害气体后,经连铸机铸成一定尺寸的钢坯,这些钢坯在步进式炉内加热到轧制温度后,被送到开辟机进行开坯形成钢轨雏形,然后在万能粗轧机组进行可逆多道次粗轧,最后在万能精轧机上轧出成品.5短流程工艺:以废钢为主要原料,经电炉粗轧,LF炉精炼,VD炉脱气后送连铸机铸成所需尺寸的钢坯,其后部工艺与长流程相同.6钢轨生产的最佳工艺?采用连铸异形坯,直接送万能扎机轧制,长尺冷却,长尺矫直,采用自动化在线检测(检查中心)等项技术,流程更短,收得率更高.万能法轧制钢轨的特点?a由两个水平辊和两个被动的立辊构成孔型,同时利用辅助机架进行轧边b其原料为初轧机轧制的异型坯或经连铸机浇铸的异型坯.7万能轧制法特点?a轧件变形均匀残余应力小b轧辊的磨损减轻c轧制能耗下降d轧件的尺寸精确,表面质量好e主辅机架形式连轧,要求进行张力控制f设备较为复杂8钢轨具有的技术要求?a良好的耐磨性b足够的韧性和塑性c高的拉力强度d一定的耐疲劳性9影响和保证钢轨质量的工艺因素?a改进钢轨断面的金属分配,增加钢轨单重b控制和改变钢的化学成分,保证冶炼,铸锭质量c制定正确合理的轧制工艺规程d组织合适的热处理工艺过程e控制在冷却台上的温度和保证精整工序质量10重轨为何要进行热处理?a使钢轨钢中含有的氢氧得到扩散,防止形成”白点”,并消除钢中内应力b提高钢轨的强度,硬度以及细化晶粒,以提高钢轨的耐冲击性及耐蚀性.11什么是冷弯型钢?与热轧型钢相比有何优点?冷弯型钢:是指在冷弯成型机上成型,使带钢连续通过顺列排列的3-20架冷轧机,依次进行成型加工,最后精轧到所需要的形状的生产方法.优点:与热轧型钢相比,具有重量轻,用料省,表面光洁,壁厚小和强度高.加工出用热轧无法生产的特殊形状制品.12型钢生产中,粗,中,精轧的任务分别是什么?粗轧:将坯料轧成适用的雏形中间坯.中轧:令轧件迅速延伸,接近成品尺寸.精轧:为保证产品的尺寸精度,延伸量较小.成品孔和成前孔的延伸系数为1.2-1.313冷弯型钢的缺陷,措施?缺陷:偏扭,皱纹,弯曲,宽度不均,裂纹,横断面歪扭,刮痕以及裂头.措施:保证来料的质量,合理的成型工艺以及成型机合理的调整.14冷弯型钢的特点?a断面形状复杂b承载能力大15重轨为什么要进行缓冷,简述其过程?原因:为了去除钢轨中的氢,防止冷却过程氢析出而造成的白点缺陷,将重轨放入缓冷坑中冷却.过程:将钢轨冷却温度不低于500℃时,将钢轨从冷床上吊入缓冷坑,然后加盖缓慢冷却,一般缓冷时间约为5-6h,然后揭盖自然冷却1.5h左右后出坑.16型钢生产特点?a产品品种规格繁多b断面形状差异较大c产品断面形状负责d轧钢机布置形式及类别多样H型钢生产工艺流程图?连铸坯初轧坯→加热→开坯→万能粗轧机组→万能精轧机组→锯切→冷却→辊矫→检查→打印→包装→堆垛H型钢的特征:a力学性能比普通工字钢好,相同单重时截面模数大抗弯能力大b截面设计比普通工字钢合理,节省金属总量减轻c造型美观加工方便节约工时H型钢的种类?a梁型→角度:腿宽=2:1.b柱型→角度:腿宽=1:1大中型型钢生产新技术？A万能轧制B平辊轧制C切分轧制D低温轧制E长尺冷却，长尺矫直17型钢轧机布置形式?单机架,横列式(包括一列,二列及多列),顺列式,棋盘式,半连续式和连续式18长尺冷却,长尺矫直:在精轧机出口处不锯切轧件,在长尺冷床上冷却后在进行矫直,锯切.19何谓切分轧制,切分轧制适用什么情况?切分轧制:钢坯或钢材在轧制过程中,利用轧辊,导卫或者圆盘剪,将其沿纵向切成几段,最后可同时得到几根相同断面的钢坯或钢材.适用:连铸坯轧制小规格棒材,在使用小方坯的轧机上采用切分轧制可以得到实现.20线材:热轧产品中断面面积最小,长度最长且以盘条状交货,规格5-1021棒材:是一种简单的断面型材,以长条状发货,规格10-5022线材生产为何采用小辊径,高转速?a高速轧制能促使终轧时轧件首尾温差趋于均匀b高速轧制使变形热来不及散失使轧件温度升高c高速轧制过程中,温度低处,变形抗力大,产生变形热多,轧件温升多,而温度高处,变形抗力小,产生变形热少,相对温升较少.二者相互作用结果,使整条线材温度趋于一致.此外,辊径小,有利于降低轧制压力,提高轧机刚度,产品精度提高.23影响线材高速轧制的因素有哪些?a轧机及其传动系统的振动b轧辊轴承发热和密封漏油c轧辊及导卫的磨损d电机动态速降24线材常见缺陷及预防措施?缺陷:裂纹,折叠,麻点,刮痕,尺寸超差25高速无扭线材轧机的工艺特点?a高速轧制b无扭轧制c单根轧制d恒微张力轧制26线材控制冷却的特点?a提高线材的综合机械性能,大大改善了其在长度方向上的均匀性b改善了金相组织,使晶粒细化c减少氧化损失,缩短酸洗时间d降低线材轧后温度,改善劳动条件e提高产品质量,有利于线材二次加工.线材生产工艺？坯料准备→加热→粗轧→剪切→中轧飞剪→精轧→冷却→形成线卷→输送冷却→检查→打捆→入库线材特点？A生产特点：断面面积小，尺寸长，要求尺寸精度和表面质量高。
邯钢大型型钢生产工艺及设备主要特点邯钢大型型钢属邯钢老区钢轧系统改造项目，拆除邯钢原型钢生产车间，即邯钢一轧厂小型车间和二轧钢厂中型型钢生产线，异地改造建设大型型钢车间。
邯钢大型型钢生产线是目前我国规模最大，自动化程度最高、技术装备最先进的钢轨及型钢生产线，具有世界先进水平。
1.概述大型型钢车间年设计生产能力为138。
该车间轧线关键设备，如万能轧机、热打印机、复合辊式矫直机、压力矫直机、锯钻机床等有SMS-MEER引进，其他设备国内设计制造或合作制造。
1.1主要产品（1）H型钢（mm×mm）：中翼缘H型钢HM400～600×300；窄翼缘H型钢HN400～600×200；薄壁H 型钢HT400×150～200；宽翼缘H型钢HW250～300×250～300。
（2）钢轨：重轨38～75kg/m；起重机钢轨QU80～QU100。
（3）普通型钢：工字钢25～36#；槽钢25～36#；角钢18～20#；L250～500；钢板桩SP-U400、SP-U600；矿用型钢工12#、U29；球扁钢300～400。
1.2 坯料坯料尺寸：宽度×高度×腰厚为446×260×85、450×350×90和750×370×90的异型坯；380×280、325×280的矩形坯。
1.3 工艺流程根据产品要求，工艺流程分为型钢工艺流程和钢轨工艺流程。
型钢工艺流程：钢坯上料→步进梁式炉加热→高压水除磷→开坯机BD1轧制→开坯机BD2轧制→热锯切头→万能可逆轧制（U1EU2）→万能精轧（Uf）→热锯切尾、取样→冷床冷却→矫直机矫直→横移→冷锯切定尺→检查堆垛→打捆称重→收集入库。
钢轨工艺流程：钢坯上料→步进梁式炉加热→高压水除磷→开坯机BD1轧制→开坯机BD2轧制→热锯切头→万能可逆轧制（U1EU2）→万能精轧→钢轨打印→热锯切尾、取样→钢轨余热淬火→冷床冷却→矫直机矫直→横移→探伤、平直度检测→压力补矫→锯钻加工→轨端淬火→检查收集→入库。
h型钢工艺流程H型钢是一种具有高强度和抗震性能的钢材，广泛应用于建筑结构和桥梁工程中。
在生产过程中，H型钢需要经过一系列工艺流程，以确保其质量和性能达到要求。
本文将介绍H型钢的工艺流程，并详细解析每个环节的操作步骤和注意事项。
一、原材料准备H型钢的生产首先需要准备好原材料，包括钢坯和其他辅助材料。
钢坯应具备良好的化学成分和物理性能，以保证生产出的H型钢具有优良的品质。
同时，辅助材料如焊接材料、防锈涂料等也需要提前准备好。
二、预处理在进行下一步工艺之前，需要对原材料进行预处理。
主要包括除锈、切割和探伤。
除锈是为了去除钢材表面的氧化物和杂质，保证焊接质量。
切割是根据设计要求将钢坯切割成合适的尺寸。
探伤是用来检测钢材内部是否存在缺陷，以保证生产出的H型钢达到安全标准。
三、加热在H型钢的工艺流程中，加热是一个重要的环节。
通过加热可以改善钢材的塑性和可加工性，减小变形和开裂的风险。
加热的温度、时间和冷却速度需要根据具体的钢材材质和要求来确定。
在加热过程中，需要控制好温度和加热时间，避免过热或不足，以免对钢材性能产生不良影响。
四、轧制轧制是将加热后的钢坯进行塑性变形，使其形成H型钢的过程。
轧制可以通过冷轧和热轧两种方式进行。
冷轧适用于生产薄壁H型钢，热轧适用于生产厚壁H型钢。
在轧制过程中，需要控制好轧制温度、轧制力和轧制速度，以保证H型钢的尺寸和形状精度。
五、冷却轧制后的H型钢需要经过冷却处理，以稳定其内部组织结构。
冷却可以采用自然冷却或控制冷却的方式进行。
在冷却过程中，需要控制好冷却速度，避免快速冷却导致钢材内部产生应力和裂纹。
六、整形经过冷却处理的H型钢需要进行整形，以达到设计要求的尺寸和形状。
整形可以通过冷弯或热处理的方式进行。
在整形过程中，需要注意控制好温度和变形速度，避免钢材受力过大而产生变形或开裂。
七、表面处理H型钢的表面需要进行防锈处理，以延长其使用寿命。
表面处理可以采用喷涂、镀锌或热喷涂等方式。
角钢常用知识点总结图解一、角钢的定义和结构特点1. 定义：角钢又称角铁、L型钢，是一种具有等腿长度的横截面呈“L”字形的金属材料。
2. 结构特点：角钢具有横截面呈直角的特点，分为等边角钢和不等边角钢两种。
其主要特点包括两条腿长度相等或不相等、两条腿夹角为90度、边缘直线等。
二、角钢的材料分类1. 普通碳素结构钢：通常用Q235、Q345等碳素结构钢进行制造，适用于一般结构工程。
2. 低合金高强度结构钢：采用Q390、Q420、Q460等低合金高强度结构钢材制成，具有较高的抗拉强度和屈服强度，适用于大型建筑结构和重载机械。
3. 不锈钢角钢：采用不锈钢材料制成，具有耐腐蚀性能，适用于化工设备和海洋环境。
三、角钢的生产工艺1. 热轧工艺：选用钢坯加热至适当温度，通过轧制机械设备进行成型加工，最终得到成型的角钢产品。
2. 冷弯成型工艺：选用冷轧板材或热轧板材，通过折弯设备进行冷弯成型，得到角钢产品。
四、角钢的规格标准1. 规格：角钢的规格一般以腰厚和腿长两个参数来表示，如∠30×30表示等边角钢，腿长和腰厚均为30mm。
2. 标准：角钢的生产标准一般根据国家标准和行业标准来执行，如GB/T 706-2008《热轧等边角钢尺寸、形状、重量和允许偏差》。
五、角钢的应用领域1. 建筑结构：常用于承受静载和动载的钢结构工程中，如框架结构、支撑结构、横梁柱等。
2. 机械制造：广泛应用于机械设备的支撑、连接、固定等部件中，如机床、起重设备、输送设备等。
3. 船舶建造：用于船体的结构材料和配重材料，如甲板梁、龙骨、船体边缘等。
通过以上内容的介绍，相信读者对角钢的相关知识有了更清晰的了解和掌握。
希望本文的详细图解能够帮助读者更好地掌握角钢的相关知识，为实际应用提供便利。
