封皮第一版页数: 1.ASME 质量管理规程焊缝缺陷返修规程1.1 本文件的目的是建立一个没有AI事先同意对正在加工的焊缝缺陷进行返修的控制规程。

1.2 本规程适用于ASME规范产品所有焊缝的返修，那些超出本规程规定的返修被看做为不一致品处理。

2. 返修范围2.1 在目视检验、无损检验及水压试验时发现的所有的按相应的规范不允许的焊缝缺陷，均应清除，补焊和重新检验。

3. 返修方法和工艺3.1 对那些需要使用焊接方法返修的焊接缺陷，检验员或NDE人员应编制《常规焊缝返修通知单》（FORM7-1），注明缺陷类型及其在焊缝中的位置并将此单提供给焊接工程师。

3.2 焊接工程师应编制返修工艺卡（FORM7-2），说明去除缺陷的方法，返修焊接时所使用焊接工艺规程及施焊焊工及NDE方法。

3.3 焊缝缺陷可采用机械方法或碳弧气刨方法清除。

3.4 如检验人员需要时，可对缺陷清除部位再作相应的无损探伤以判定所有的缺陷是否均已清除。

3.5 焊缝缺陷部位的补焊应由考试合格的焊工按评定合格的焊接工艺规程进行。

3.6 补焊应在产品最后热处理前完成。

3.7 补焊焊缝应采用检测出该缺陷所用的同样的方法进行复探，补焊焊缝应符合原来的探伤标准。

3.8 在热处理后发现的焊缝缺陷，如不能接受，必须返修时，补焊合格后仍需按相应规范的有关规定重新热处理。

如因结构因素无法重新热处理时，则补焊工艺应按相应的规范要求。

3.9 水压试验时发现的焊缝缺陷，补焊合格后重新做水压试验。

4. 返修记录4.1 ASME产品焊缝所有部位的返修均应由检验员作详细记录并填写《焊缝返修报告》（FORM7-3），内容包括：焊缝编号、部位、焊工姓名、钢印号、缺陷大小、性质、缺陷清除的方法、实际采用的补焊工艺及规范参数等。

修报告和无损探伤报告（包括RT底片）应作为产品的质量技术档案由质管办归档，以备授权检验师AI审核。

表ＷJ—1文件登记表表WJ—２文件发放登记表表WJ-３借阅文件登记表表JＬ—1记录控制清单编制:日期: 批准：日期:表JL—2记录归档移交表备注:1、本记录适用于年终或工作项目阶段完成后的相关工作文件、记录的移交和归档过程．2、本记录由项目移交人填写,在文件记录接受部门保存。

表GＰ—1管理评审记录表编号: NO:表GＰ-2管理评审报告编号: NO:表GP-３整改措施报告编号:表RL—１培训需求计划表ＲL-2员工技能培训记录表注:本表必须据实由本人签名，不许代签。

表RL－3特种员工作业技能考核评定表表ＪC－１基础设施目录表ＪC—2主要设备明细表主要工器具明细表设备维修通知单使用部门: 年月日编制: 审核：批准:设备维修通知单使用部门：年月日编制:审核: 批准：合同评审会签表合同更改通知单采购产品验证报告表CG-2合格供方考核表供应商：评分时间：自年月日至年月日项目考核内容考核部门配分评分标准得分考核部门签章交货能力１、交货准时采购部1５（1-出现问题次数)×30 2、数量突然增加时,能按生产计划表协调进度15总交货批数品管能力1、过程无异常审核部３0每出现一次(以纠正/预防措施联络单为准)扣１分2、批次合格率9９％３、交货产品无混装１0 每低1％扣1分4、数量不短缺10 出现1次扣1分服务能力１、三天之内回复,〈纠正/预防措施联络单〉10 出现1次扣1分２、纠正与预防措施位,质量问题不重复出现.１0 每延误一次扣5分合计采购部１00备注核定评分表ＧＣ-1施工过程控制计划表工程名称:日期:表GC—2施工过程检查记录工程名称：工程编码: 日期:表ＧC—3工程质量检查表本表一式三份,填写后参加单位各一份。

表ＧC—４工程交接记录表表GC—５服务报告表NS-1内部审核检查表受审核项目：条款号：日期:ﻩ内部审核员: 第页共页表NS—２不合格报告注：在所选择项前 中打“√”。

表NS—3质量审核通知单记录编码：表CL-1焊材领用卡工程名称: 施工员／工长: 日期:注：本卡一式两份,一份存于发放员,一份存于施焊焊工。

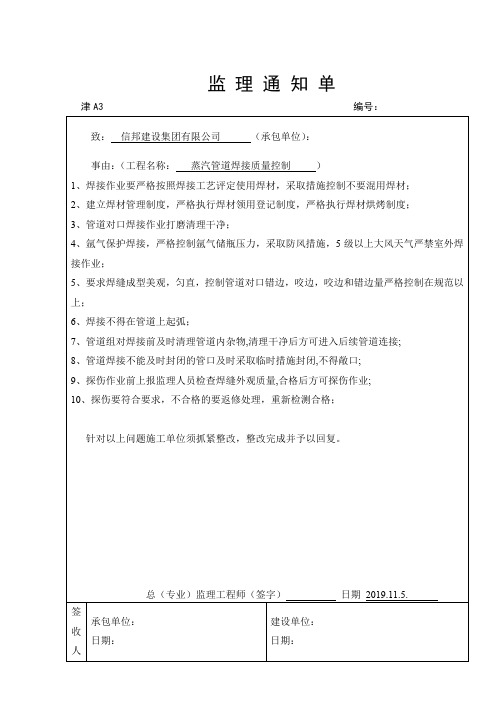

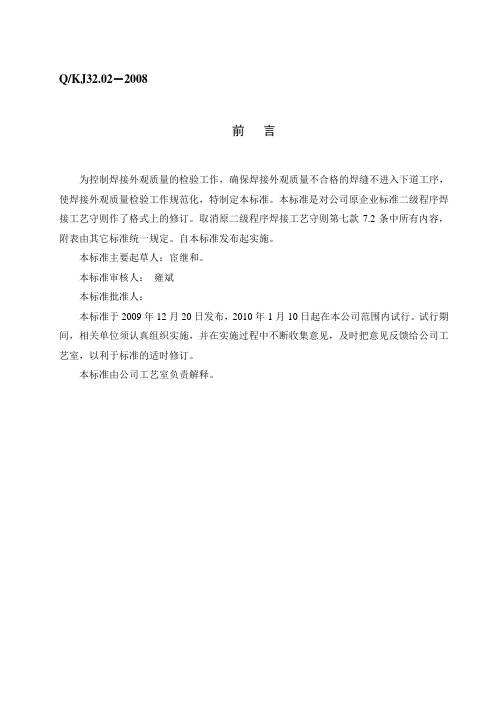

Q/KJ32.02－2008前言为控制焊接外观质量的检验工作，确保焊接外观质量不合格的焊缝不进入下道工序，使焊接外观质量检验工作规范化，特制定本标准。
