CF50钢纤维砼配合比设计计算书

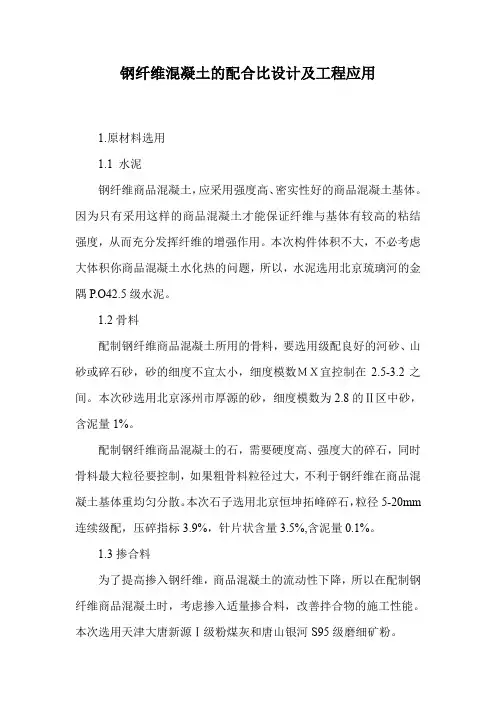

钢纤维混凝土的配合比设计及工程应用1.原材料选用1.1 水泥钢纤维商品混凝土，应采用强度高、密实性好的商品混凝土基体。

因为只有采用这样的商品混凝土才能保证纤维与基体有较高的粘结强度，从而充分发挥纤维的增强作用。

本次构件体积不大，不必考虑大体积你商品混凝土水化热的问题，所以，水泥选用北京琉璃河的金隅P.O42.5级水泥。

1.2骨料配制钢纤维商品混凝土所用的骨料，要选用级配良好的河砂、山砂或碎石砂，砂的细度不宜太小，细度模数ＭＸ宜控制在2.5-3.2之间。

本次砂选用北京涿州市厚源的砂，细度模数为2.8的Ⅱ区中砂，含泥量1%。

配制钢纤维商品混凝土的石，需要硬度高、强度大的碎石，同时骨料最大粒径要控制，如果粗骨料粒径过大，不利于钢纤维在商品混凝土基体重均匀分散。

本次石子选用北京恒坤拓峰碎石，粒径5-20mm 连续级配，压碎指标3.9%，针片状含量3.5%,含泥量0.1%。

1.3掺合料为了提高掺入钢纤维，商品混凝土的流动性下降，所以在配制钢纤维商品混凝土时，考虑掺入适量掺合料，改善拌合物的施工性能。

本次选用天津大唐新源Ⅰ级粉煤灰和唐山银河S95级磨细矿粉。

1.4钢纤维为防止钢纤维商品混凝土因钢纤维被拉断而失去强度，要求钢纤维的抗拉强度比较高；同时，为提高钢纤维与水泥砂浆界面的粘结性，本试验选经变形处理的卷曲形钢纤维，抗拉强度670Mpa，长度20mm，直径0.4mm。

1.5外加剂为使钢纤维商品混凝土既有较好的阻裂性能又有较好的和易性，减水剂不但考虑减水效果，还要可以改善水泥浆与骨料和钢纤维之间的表面粘结力。

选用北京华迪HDNF-2型缓凝高效减水剂，减水率24%。

2.配合比设计钢纤维的加入对商品混凝土拌合物的和易性有一定程度的影响，所以在配合比设计时，水灰比的取值、水泥及水的用量、砂率的确定等方面都要充分考虑钢纤维的影响因素。

在确保商品混凝土强度达到设计要求的前提下，还要保证拌合物有良好的工作性能。

2.1选定钢纤维掺量，结合相关技术，取钢纤维体积率Vf=1.3%，掺量为1.3%*7800=101.4kg/m3。

C50钢纤维混凝土配合比报告一、试配要求和引用标准1、砼配制强度为59.9MPa，用于桥面伸缩缝；2、坍落度120mm ~160mm；3、《普通混凝土配合比设计规程》（JGJ 55-2011）；4、《纤维混凝土应用技术规程》（JGJ-T221 -2010）；5、《钢纤维桥涵施工技术混凝土结构与施工规程》（C ECS2-92）；6、《公路桥涵施工技术规范》（JGTF50-2011）;7、根据业主要求，在咨询单位共同参与下，按高性能混凝土要求，设计该配合比如下。

二、原材料1、水泥：中国长城铝业公司水泥厂P·O52.5水泥；2、砂：信阳中砂，细度模数2.76；3、碎石：贾峪石料厂，碎石最大粒径为20mm，采用5-20mm连续级配碎石，其中10-20mm碎石占70%，5-10mm碎石占30%；4、水：饮用水；5、矿渣粉：郑州顺宝水泥股份有限公司S95级矿渣粉；6、外加剂：北京市罗拉化学科技有限公司PC-J100型聚羧酸高效减水剂，减水率25%，掺量为1.1%。

7、钢纤维：掺量为46kg/ m3。

三、计算初步配合比1、计算混凝土配制强度值（f cu,o）设计强度标准值f cu,k=50Mpa,保证率系数t=1.645,标准差ó=6MPaf cu,o =f cu,k + 1.645×ó=50+1.645×6=59.9 (Mpa)2、计算水胶比（W/（C+K））W/（C+K）=a a.f ce/ （f cu,o+ a a a b. f ce）式中回归系数a a为0.46，a b为0.07，f ce根据水泥强度等级选为52.5MPa,f cu,o为混凝土配制强度值59.9 Mpa。

W/（C+K）=0.46×52.5/（59.9+0.46×0.07×52.5）=0.39为了保证混凝土强度，根据经验采用W/(C+K)值为0.28。

3、根据施工环境和施工条件两方面的要求，结合以往的经验选取用水量m wo为192.7 kg/m3,掺加北京罗拉PC-J100型聚羧酸高效减水剂，减水率ß为25%,掺加减水剂的混凝土用水量m wam wa=m wo(1-ß)=192.7×(1-0.25)=144.5kg/m34、计算单位胶凝材料用量（m co）m co= m wa/ （W/(C+K)）=144.5/0.28=516 kg/m3为了能得到和易性优良、耐久性良好的、施工方便的高性能高强度混凝土，根据以往的经验，将该配合比中加入部分矿渣粉来满足这几方面的要求。

c50混凝土配合比计算书案例C50混凝土是一种常用的混凝土配合比，其强度等级为C50。

在工程中，C50混凝土常用于承重结构的建筑物，如桥梁、大型工业厂房等。

下面将以C50混凝土配合比计算书案例为题，列举10个符合要求的内容。

1. 引言C50混凝土是一种高强度混凝土，在工程中广泛应用。

本文将通过计算书的形式，详细介绍C50混凝土的配合比计算方法。

2. 混凝土强度等级C50混凝土的强度等级表示混凝土的抗压强度，其代表了混凝土的质量和性能。

C50代表混凝土的抗压强度为50MPa。

3. 混凝土配合比的定义混凝土配合比是指混凝土中各种原材料的比例关系，包括水泥、砂子、骨料和水的配合比。

合理的配合比可以保证混凝土的强度和耐久性。

4. 混凝土配合比计算的基本原则混凝土配合比计算的基本原则是根据设计要求和工程实际情况确定水泥、砂子、骨料和水的用量，以满足混凝土的工作性能和强度要求。

5. 混凝土配合比计算的步骤混凝土配合比计算的步骤包括确定水泥用量、砂子用量、骨料用量和水用量。

具体计算方法可以根据设计规范和实际工程情况确定。

6. 混凝土配合比计算实例假设需要制备1m³的C50混凝土，根据设计要求和实际情况，可以按照以下配合比进行计算：水泥用量为400kg，砂子用量为700kg，骨料用量为1200kg，水用量为180kg。

7. 混凝土配合比计算表格为了方便计算和记录，可以将混凝土配合比计算结果整理成表格，包括水泥用量、砂子用量、骨料用量和水用量等信息。

8. 混凝土配合比计算的注意事项在进行混凝土配合比计算时，需要考虑材料的质量、比重、含水率等因素，并根据实际情况进行调整和修正，以保证混凝土的质量和性能。

9. 混凝土配合比计算的工程应用混凝土配合比计算是工程设计和施工中非常重要的一项工作，它直接影响到混凝土的质量和强度。

合理的配合比可以提高混凝土的抗压强度和耐久性。

10. 结论C50混凝土配合比的计算是工程设计和施工中必不可少的一项工作。

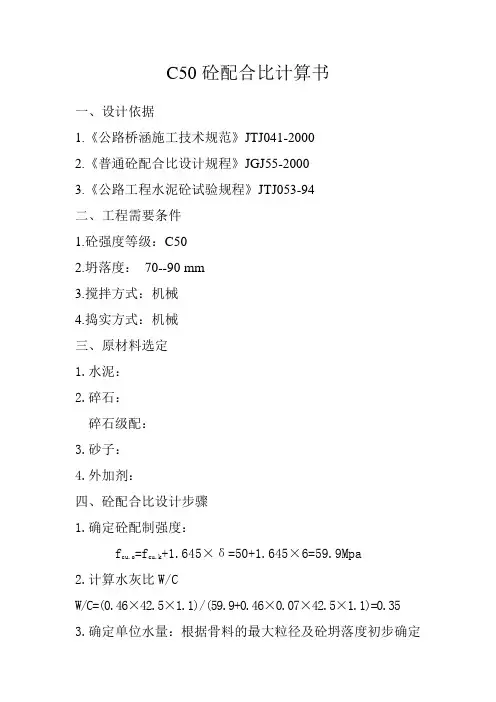

C50砼配合比计算书一、设计依据1.《公路桥涵施工技术规范》JTJ041-20002.《普通砼配合比设计规程》JGJ55-20003.《公路工程水泥砼试验规程》JTJ053-94二、工程需要条件1.砼强度等级：C502.坍落度：70--90 mm3.搅拌方式：机械4.捣实方式：机械三、原材料选定1.水泥：2.碎石：碎石级配：3.砂子：4.外加剂：四、砼配合比设计步骤1.确定砼配制强度：f cu.o=f cu.k+1.645×δ=50+1.645×6=59.9Mpa2.计算水灰比W/CW/C=(0.46×42.5×1.1)/(59.9+0.46×0.07×42.5×1.1)=0.35 3.确定单位水量：根据骨料的最大粒径及砼坍落度初步确定每立方米用水量205kg，在根据外加剂的减水率为15%确定用水量为205×（1-0.15）=1744.计算单位体积用水泥用量174/0.35=497 kg/m35计算外加剂用量497×0.01=4.97 kg/m36选定砂率31%7首先假定砼湿容量为2400 kg/m3然后计算骨料用量：2400-174-497-4.97=1724 kg/m37.计算每方用砂量：1724×0.31=534 kg/m38.计算碎石用量：1724-534=1190 kg/m39. 根据以上结果得出基准配合比如下：水泥：砂：碎石：水：外加剂 W/C 砂率497 ：534 ：1190 ：174：4.97 0.35 31%10. 根据以上数据试办m3砼,测得坍落度为mm,符合设计要求,测得湿容重为kg/m3,校正系数K=/2400=<1.02 可以不必调整11.于是再以基准配合比的水灰比为基准，分别上、下浮动0.05，同时砂率也增加或减少1%，又得出两个配合比如下：水泥：砂：碎石：水：外加剂 W/C 砂率 435 ：572 ：1215 ：174 ：4.35 0.40 32% 580 ：492 ：1148 ：174 ：5.80 0.30 30% 12、分别制作成型，测定7天、28天强度。
