C30,C40,C50,C35混凝土配合比设计计算书

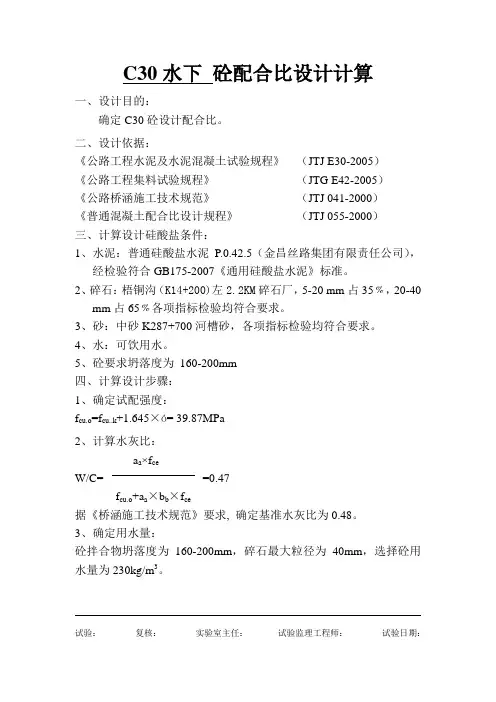

C30水下砼配合比设计计算一、设计目的：确定C30砼设计配合比。

二、设计依据：《公路工程水泥及水泥混凝土试验规程》（JTJ E30-2005）《公路工程集料试验规程》（JTG E42-2005）《公路桥涵施工技术规范》（JTJ 041-2000）《普通混凝土配合比设计规程》（JTJ 055-2000）三、计算设计硅酸盐条件：1、水泥：普通硅酸盐水泥P.0.42.5（金昌丝路集团有限责任公司），经检验符合GB175-2007《通用硅酸盐水泥》标准。

2、碎石：梧铜沟（K14+200)左2.2KM碎石厂，5-20 mm占35﹪，20-40mm占65﹪各项指标检验均符合要求。

3、砂：中砂K287+700河槽砂，各项指标检验均符合要求。

4、水：可饮用水。

5、砼要求坍落度为160-200mm四、计算设计步骤：1、确定试配强度：f cu.o=f cu..k+1.645×ó= 39.87MPa2、计算水灰比：a a×f ceW/C= =0.47f cu.o+a a×b b×f ce据《桥涵施工技术规范》要求, 确定基准水灰比为0.48。

3、确定用水量：砼拌合物坍落度为160-200mm，碎石最大粒径为40mm，选择砼用水量为230kg/m3。

试验：复核：实验室主任：试验监理工程师：试验日期：4、确定单位水泥用量：m wom co= W/C =479 kg/ m35、选取砂率：36%。

计算砂石用量：采用绝对体积法。

假定拌合物容重为2450kg/m。

解得：砂用量为m so=627kg/m3，碎石用量为m go =1114kg/m3。

5、初步计算配合比为：m co：m go：m so：m wo= 479∶1114∶627∶230五、调整工作性，提出基准配合比：1、计算试拌材料用量：按初步配合比试拌24升砼，拌合物各种材料用量为：水泥：11.5Kg砂：15.0Kg碎石：26.7Kg水：5.5Kg2、提出基准配合比：m co：m go：m so：m wo= 479∶1114∶627∶230通过试配，测得其坍落度为：170mm测得其拌合物容重为：2470 kg/m3符合工作性要求，和易性良好。

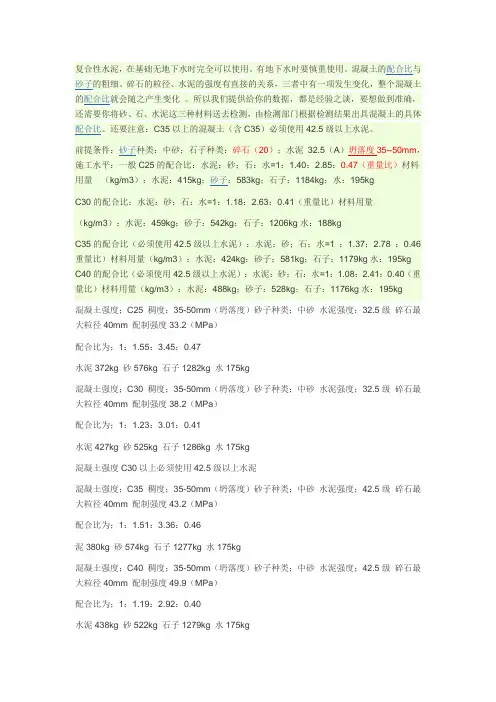

复合性水泥，在基础无地下水时完全可以使用。

有地下水时要慎重使用。

混凝土的配合比与砂子的粗细、碎石的粒径、水泥的强度有直接的关系，三者中有一项发生变化，整个混凝土的配合比就会随之产生变化。

所以我们提供给你的数据，都是经验之谈，要想做到准确，还需要你将砂、石、水泥这三种材料送去检测，由检测部门根据检测结果出具混凝土的具体配合比。

还要注意：C35以上的混凝土（含C35）必须使用42.5级以上水泥。

前提条件：砂子种类：中砂；石子种类：碎石（20）；水泥32.5（A）坍落度35--50mm，施工水平：一般C25的配合比：水泥：砂；石：水=1：1.40：2.85：0.47（重量比）材料用量（kg/m3）：水泥：415kg；砂子：583kg；石子：1184kg；水：195kgC30的配合比：水泥：砂：石：水=1：1.18：2.63：0.41（重量比）材料用量（kg/m3）：水泥：459kg；砂子：542kg；石子：1206kg水：188kgC35的配合比（必须使用42.5级以上水泥）：水泥：砂；石：水=1 ：1.37：2.78 ：0.46重量比）材料用量（kg/m3）：水泥：424kg；砂子：581kg；石子：1179kg水：195kgC40的配合比（必须使用42.5级以上水泥）：水泥：砂；石：水=1：1.08：2.41：0.40（重量比）材料用量（kg/m3）：水泥：488kg；砂子：528kg；石子：1176kg水：195kg混凝土强度；C25 稠度；35-50mm（坍落度）砂子种类；中砂水泥强度；32.5级碎石最大粒径40mm 配制强度33.2（MPa）配合比为；1：1.55：3.45：0.47水泥372kg 砂576kg 石子1282kg 水175kg混凝土强度；C30 稠度；35-50mm（坍落度）砂子种类；中砂水泥强度；32.5级碎石最大粒径40mm 配制强度38.2（MPa）配合比为；1：1.23：3.01：0.41水泥427kg 砂525kg 石子1286kg 水175kg混凝土强度C30以上必须使用42.5级以上水泥混凝土强度；C35 稠度；35-50mm（坍落度）砂子种类；中砂水泥强度；42.5级碎石最大粒径40mm 配制强度43.2（MPa）配合比为；1：1.51：3.36：0.46泥380kg 砂574kg 石子1277kg 水175kg混凝土强度；C40 稠度；35-50mm（坍落度）砂子种类；中砂水泥强度；42.5级碎石最大粒径40mm 配制强度49.9（MPa）配合比为；1：1.19：2.92：0.40水泥438kg 砂522kg 石子1279kg 水175kg。

一、设计依据普通混凝土配合比设计规程《JGJ55-2011》二、设计目的和要求（1）设计坍落度180±20mm;（2）混凝土设计强度为30MPa°三、材料（1）水泥：P.042.5,28d胶砂抗压强度48.6MPa,安定性合格；（2）砂：II区中砂，细度模数2.6；（3）碎石：最大粒径25mm,连续级配；（4）外加剂：聚竣酸高性能减水剂，固含量12%,掺量1.8%,减水率25%；（5）粉煤灰：F-H级粉煤灰，细度18.3%,需水量比99%；（6）粒化高炉矿渣粉：S95级，流动度比98%,28d活性指数101%；（7）拌和水：饮用水。

四、配合比设计计算（一）计算配制强度（fbu,O）由于缺乏强度标准差统计资料，因此根据《规程》表4.0.2选择强度标准差O为5.0MPa o表4.0.2C25-C45C5O-C55Σ 4.0 5.0 6.0根据公式fcu,02fcu,k+1.645B式中：fcu,0——混凝土试配强度（MPa）fcu,k ----- 设计强度（MPa）6 ----- 标准差，取5试配强度：fcu,0=fcu,k+l∙645σ230+1.645X5238.2（MPa）（二）混凝土水胶比（W/B）（1）确定矿物掺合料掺量应根据《规程》中表3.0.5-1的规定，并考虑混凝土原材料、应用部位和施工工艺等因素来确定矿物掺合料掺量。

表最大掺量（%）采用硅酸盐水泥采用普通硅酸盐水泥≤0.404535粉煤灰>0.404030粒化高炉矿渣≤0.406555粉>0.405545钢渣粉—3020磷渣粉—3020硅灰—1010≤0.406555复合掺合料>0.405545注：1采用其它通用硅酸盐水泥时，宜将水泥混合材掺量20%以上的混合材量计入矿物掺合料；2复合掺合料各组分的掺量不宜超过单掺时的最大掺量；3在混合使用两种或两种以上矿物掺合料时，矿物掺合料总掺量应符合表中复合掺合料的规定。

C30混凝土配合比计算书一、设计依据1、普通混凝土配合比设计规程《JGJ55-2011》二、设计目的和要求1、设计坍落度180±20mm；2、混凝土设计强度为30MPa。

三、组成材料1、水泥：P.042.5，28d抗压强度47MPa；2、砂：II区中砂，细度模数2.7；3、碎石：5～25mm合成级配碎石（5～10mm；10～25mm=30%:70%）；4、外加剂：聚羧酸高性能减水剂，掺量1.8%，减水率25%；5、粉煤灰：F-II级粉煤灰；6、粒化高炉矿渣粉：S95级；7、拌和水：饮用水。

四、配合比设计计算(1)计算配制强度(fcu,0)根据公式fcu,0≥fcu,k+1.645δ式中：fcu,0——混凝土试配强度（MPa）fcu,k——设计强度（MPa）δ——标准差，取5试配强度fcu,0=fcu,k+1.645σ=30+1.645×5=38.2(MPa)(2)混凝土水胶比（W/B）W/B=ɑa×fb/(fcu,0+ɑa×ɑb×fb)式中：ɑa，ɑb——回归系数，分别取0.53，0.20，fb——胶凝材料强度。

已知，水泥28d胶砂抗压强度为47.0MPa,方案一，粉煤灰掺量为30%，影响系数取0.75，则胶凝材料强度为：47.0×0.75＝35.3MPa；方案二，矿粉、粉煤灰双掺，各掺20%，影响系数：粉煤灰取0.8矿粉取0.98。

则胶凝材料强度为：47.0×0.8×0.98＝36.8MPa；由水胶比公式求得：方案一：W/B＝0.53×35.3/（38.2＋0.53×0.20×35.3）＝0.45。

方案二：W/B＝0.53×36.8/（38.2＋0.53×0.20×36.8）＝0.46。

（3）确定用水量碎石最大粒径为25mm，坍落度75～90mm时，查表用水量取210kg，未掺外加剂、坍落度180mm时单位用水量为：（180－90）/20×5＋210＝232.5kg/m3。

关于C30管用砼配合比设计计算书一、计算初步配合比1、确定砼的配制强度(f cu.o)已知设计强度f cu.k=30MPa，标准差σ =5MPa即f cu.o= f cu.k+1.645σ=30+1.645×5=38.2MPa2、计算水灰比(w/c)已知配制强度f cu.o=38.2 MPa，水泥强度f ce=r c×f ce股=1.00×42.5=42.5MPa(式中： f ce,g为水泥标号的标准值， r c为水泥标号标准值的富余系数，根据本实验室实际情况确定为1.00)水泥标号42.5，查回归系数得a a=0.46，a b=0.07即w/c=(a a×f ce)/( f cu.o+ a a×a b×f ce)=(0.46×42.5)/(38.2+0.46×0.07×42.5) =0.493、选定单位用水量(m wo)已知要求维勃稠度（20～60）s,按维勃稠度30s计算，碎石采用（5～20） mm 连续粒级，由于实验用砂为中砂，查JGJ55-2000，4.0.1-1表选单位用水量为175 kg。

4、计算单位水泥用量(m co)⑴按强度要求计算单位用灰量：已知单位用水量m wo=175㎏，水灰比w/c=0.49则： m co=m wo/(w/c)=175/0.49 =357㎏⑵按耐久性要求校核单位用水量：计算得单位用灰量大于C30砼要求的最小用灰量，符合要求.5、确定砂率(B s)由经验和实际选B s=38%6、计算粗、细集料单位用量用质量法计算：已知B s=38%，单位水泥用量m co=357㎏，单位水量m wo=175 ㎏，拌和物湿表观密度ρc,c=2390㎏/m3，由公式得：m co+m wo+m so+m go=ρc,cm so/( m so+m go)= B s假定湿表观密度ρc,c=2390㎏/m3，得357+175+ m so+m go=2390[m so/( m so+m go)]×100%= 38%则： m so=(ρc,c－m co－m wo) B s=(2390－357－175)×0.38＝706㎏m go=(ρc,－m co－m wo－m so)=2390－357－175－706 =1152㎏7、确定初步配合比由计算所得各单位用水量得Mc：Mw：Ms：Mg＝357：175：607：1125即： 1：0.49：1.98：3.23二、调整工作性,提出基准配合比1、按计算初步配合比试拌30L砼拌和物，各材料用量如下：水泥：357×0.03＝10.71㎏水：175×0.03＝5.25㎏砂：706×0.03＝21.28㎏碎石：1152×0.03＝34.56㎏2、调整工作性按计算材料用量拌制砼，测定维勃稠度31s，粘聚性，保水性均好，满足施工和易性要求。

柬埔寨57B公路改建工程A标配合比中国路桥工程有限责任公司A工区试验室二O一O年十二月C40配合比设计一、概述C40混凝土主要由于57B号路A工区桥梁工程。

使用部位为桥梁空心板梁预制、桥面铺装，设计所用原材料均取自工地料场。

二、设计依据1、《公路工程集料试验规程》JGJ E42-20052、《公路工程水泥及水泥混凝土试验规程》JTG E30-20053、《普通混凝土配合比设计规程》JGJ55－20004、《公路桥涵施工技术规范》JTJ041－2000三、工程要求1、强度等级：C40混凝土；2、混凝土坍落度为：70~90㎜；3、水灰比：最大水灰比≤0.55；4、砂率32%~37%；5、碎石压碎指标值≤12%；6、砂含泥量≤3%；四、设计步骤1、原材料的质量检测与选定a、水泥：泰国生产大象42.5水泥，各项指标均符合要求。

（试验报告附后）b、碎石：为马德望石料场生产的5~25mm连续级配碎石，级配良好，压碎值为10.8%，针片状含量为6.3%，含泥量0.7%。

（试验报告附后）c、砂：为菩萨生产的II区中砂，细度模数为2.61，含泥量为2.5%。

（试验报告附后）d、水：洁净，无有害物质。

e、外加剂：采用巴斯夫化学建材（中国）有限公司生产的RHEOPLUS 25R泵送剂（水剂），最佳参量为1.1%，实际减水率20%。

2、初步配合比的计算a确定配制强度fcu,o=fcu,k+1.645σ=40+1.645×6.0=49.9Mpab、计算水灰比fce=γc fce,k=1.1×42.5＝46.75Mpaaa ＝0.46 ab＝0.07W/C=(aa ×fce)/(fcu,o+aa×ab×fce)＝0.42根据经验取用水灰比为0.42c、确定单位用水量根据规范要求及以往的施工经验，试定拌和物坍落度为70~90mm取单位用水量为mwo=205 Kg/m3 ，掺外加剂1.1%，减水率20%，则mwo=205×（1-20%）=164（kg/ m3）d、计算单位水泥用量根据单位用水量及计算水灰比w/c，计算单位水泥用量mco=164×1/0.42＝390（kg/ m3）所以,取单位水泥用量为390 kg.e、计算减水剂用量mwa=390×1.1%＝4.29（kg/ m3）f、计算砂、石用量（1）确定砂率βs=34％。

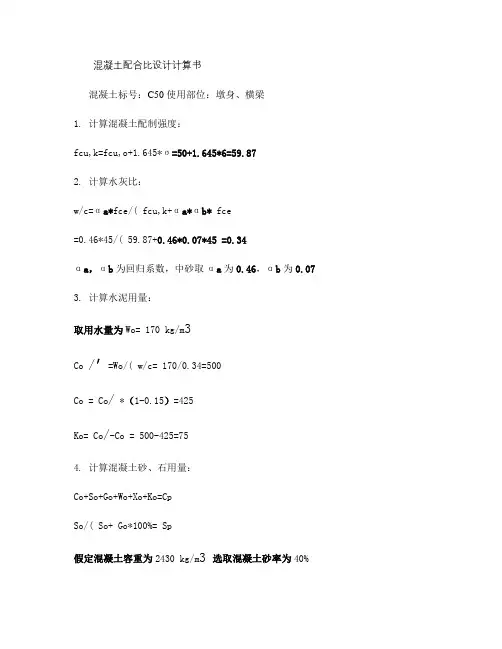

混凝土配合比设计计算书混凝土标号：C50 使用部位：墩身、横梁1.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=50+1.645*6=59.872.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.46*45/( 59.87+0.46*0.07*45) =0.34αa，αb为回归系数，中砂取αa为0.46，αb为0.07 3.计算水泥用量：取用水量为Wo= 170 kg/m3Co /′=Wo/( w/c)= 170/0.34=500Co = Co/ *（1-0.15）=425Ko= Co/-Co = 500-425=754.计算混凝土砂、石用量：Co+So+Go+Wo+Xo+Ko=CpSo/( So+ Go)*100%= Sp假定混凝土容重为2430 kg/m3 选取混凝土砂率为40% Co+So+Go+Wo+Fo=2430 ①So/( So+ Go)*100%=40% ②由①、②两式求得So=701，Go=1051式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Ko ………每立方米混凝土中矿粉用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）5.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Ko=425：701：1051：170：8.5：75=1.00：1.65：2.47：0.40：0.02：0.18 6.确定施工配合比：经试拌，实际用水量为170kg，混凝土实测容重为2431 kg/ m3Co1：So1：Go1：Wo1：Xo1：Ko1=425：701：1051：170：8.5：75=1.00：1.65：2.47：0.40：0.02：0.18依据标准：JGJ55-2000批准：审核：计算：混凝土配合比设计计算书混凝土标号：C40 使用部位：墩身7.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=40+1.645*6=49.878.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.46*42.5/( 49.87+0.46*0.07*42.5) =0.38αa，αb为回归系数，中砂取αa为0.46，αb为0.079.计算水泥用量：取用水量为Wo= 180 kg/m3Co /′=Wo/( w/c)= 180/0.38=474Co = Co/ *（1-0.15）=403Fo= Co/-Co =474-403=7110.计算混凝土砂、石用量：Co+So+Go+Wo+Xo+Fo=CpSo/( So+ Go)*100%= Sp假定混凝土容重为2410 kg/m3 选取混凝土砂率为45% Co+So+Go+Wo+Fo=2410 ①So/( So+ Go)*100%=40% ②由①、②两式求得So=790，Go=964式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）11.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo=403：790：964：180：8.06：71=1.00：1.96：2.39：0.45：0.02：0.18 12.确定施工配合比：经试拌，实际用水量为170kg，混凝土实测容重为2408 kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1=403：790：964：170：8.06：71=1.00：1.96：2.39：0.42：0.02：0.18依据标准：JGJ55-2000批准：审核：计算：混凝土配合比设计计算书混凝土标号：C30 使用部位：承台13.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=30+1.645*5=38.214.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.45*42.5/( 38.2+0.45*0.12*42.5) =0.472αa，αb为回归系数，混合砂取αa为0.45，αb为0.12 15.计算水泥用量：取用水量为Wo= 195 kg/m3Co /′=Wo/( w/c)= 195/0.47=416Co = Co/ *（1-0.23）=320Fo= Co/-Co = 416-320=96膨胀剂用量Uo=320*0.08=25.616.计算混凝土砂、石用量：Co+So+Go+Wo+Fo+Uo=CpSo/( So+ Go)*100%= Sp假定混凝土容重为2370 kg/m3 选取混凝土砂率为38% Co+So+Go+Wo+Fo+ Uo =2370 ①So/( So+ Go)*100%=38% ②由①、②两式求得So=659，Go=1075式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Uo………每立方米混凝土中膨胀剂用量（kg）Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）17.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo：Uo =320：659：1077：195：5.44：96：25.6 =1.00：2.06：3.36：0.61：0.017：0.30：0.0818.确定施工配合比：经试拌，实际用水量为180kg，混凝土实测容重为2370kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1：Uo1=320：659：1077：180：5.44：96：25.6=1.00：2.06：3.36：0.56：0.017：0.30：0.08依据标准：JGJ55-2000 DB50/5030-2004批准：审核：计算：混凝土配合比设计计算书混凝土标号：C30 使用部位：桩基（水下）19.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=30+1.645*5=38.220.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.45*42.5/( 38.2+0.45*0.12*42.5) =0.472αa，αb为回归系数，混合砂取αa为0.45，αb为0.12 21.计算水泥用量：取用水量为Wo= 189kg/m3Co /′=Wo/( w/c)= 189/0.472=401Co = Co/ *（1-0.18）=340Fo= Co/-Co = 401-340=6122.计算混凝土砂、石用量：Co+So+Go+Wo+ Fo=CpSo/( So+ Go)*100%= Sp假定混凝土容重为2380 kg/m3 选取混凝土砂率为40%Co+So+Go+Wo+Fo=2380 ①So/( So+ Go)*100%=40% ②由①、②两式求得So=716，Go=1065式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）23.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo=340：716：1065：189：5.78：61=1.00：2.11：3.13：0.56：0.017：0.18实测容重为24.确定施工配合比：经试拌，实际用水量为189kg，混凝土实测容重为2379 kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1=340：716：1065：189：5.78：61=1.00：2.11：3.13：0.56：0.017：0.18依据标准：JGJ55-2000 DB50/5030-2004批准：审核：计算：混凝土配合比设计计算书混凝土标号：C30 使用部位：桩基（干施工）25.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=30+1.645*5=38.226.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.45*42.5/( 38.2+0.45*0.12*42.5) =0.472αa，αb为回归系数，混合砂取αa为0.45，αb为0.1227.计算水泥用量：取用水量为Wo= 185kg/m3Co /′=Wo/( w/c)= 185/0.472=392Co = Co/ *（1-0.15）=319Fo= Co/-Co = 500-425=7328.计算混凝土砂、石用量：Co+So+Go+Wo+Xo+Fo=CpSo/( So+ Go)*100%= Sp假定混凝土容重为2375 kg/m3 选取混凝土砂率为42% Co+So+Go+Wo+Fo=2375 ①So/( So+ Go)*100%=42% ②由①、②两式求得So=755，Go=1042式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）29.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo=319：755：1042：185：5.42：73=1.00：2.36：3.26：0.58：0.017：0.23 30.确定施工配合比：经试拌，实际用水量为179kg，混凝土实测容重为2375 kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1=319：755：1042：179：5.42：73=1.00：2.36：3.26：0.56：0.017：0.23依据标准：JGJ55-2000 DB50/5030-2004批准：审核：计算：混凝土配合比设计计算书混凝土标号：C30 使用部位：承台1. 计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=30+1.645*5=38.22. 计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.45*42.5/( 38.2+0.45*0.12*42.5) =0.472αa，αb为回归系数，混合砂取αa为0.45，αb为0.12 3. 计算水泥用量：取用水量为Wo= 195 kg/m3Co /′=Wo/( w/c)= 195/0.47=416Co = Co/ *（1-0.23）=320Fo= Co/-Co = 416-320=964. 计算混凝土砂、石用量：Co+So+Go+Wo+Fo =CpSo/( So+ Go)*100%= Sp假定混凝土容重为2355 kg/m3 选取混凝土砂率为40%Co+So+Go+Wo+Fo+ Uo =2355 ①So/( So+ Go)*100%=40% ②由①、②两式求得So=698，Go=1047式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）5. 计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo =320：698：1047：195：5.44：96=1.00：2.18：3.27：0.60：0.017：0.30 6.确定施工配合比：经试拌，实际用水量为192kg，混凝土实测容重为2358kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1=320：698：1047：192：5.44：96=1.00：2.18：3.27：0.60：0.017：0.30依据标准：JGJ55-2000 DB50/5030-2004批准：审核：计算：混凝土配合比设计计算书混凝土标号：C50 使用部位：墩身1.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=50+1.645*6=59.872.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.46*48/( 59.87+0.46*0.07*48) =0.36αa，αb为回归系数，中砂取αa为0.46，αb为0.07 3.计算水泥用量：取用水量为Wo= 170 kg/m3Co /′=Wo/( w/c)= 170/0.36=472Co = Co/ *（1+0.15）=410Ko= Co/-Co = 472-410=624.计算混凝土砂、石用量：Co+So+Go+Wo+Xo+ Fo =CpSo/( So+ Go)*100%= Sp假定混凝土容重为2440 kg/m3 选取混凝土砂率为42%Co+So+Go+Wo+Fo=2440 ①So/( So+ Go)*100%=42% ②由①、②两式求得So=752，Go=1038式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）5.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Ko=410：752：1038：170：4.72：62=1.00：1.83：2.53：0.41：0.0116：0.15 6.确定施工配合比：经试拌，实际用水量为170kg，混凝土实测容重为2441 kg/ m3Co1：So1：Go1：Wo1：Xo1：Ko1=410：752：1038：170：4.72：62=1.00：1.83：2.53：0.41：0.0116：0.15依据标准：JGJ55-2000批准：审核：计算：混凝土配合比设计计算书混凝土标号：C40 使用部位：墩身1.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=40+1.645*6=49.872.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.46*45/( 49.87+0.46*0.07*45) =0.40αa，αb为回归系数，中砂取αa为0.46，αb为0.073.计算水泥用量：取用水量为Wo= 170kg/m3Co /′=Wo/( w/c)= 170/0.40=425Co = Co/ *（1+0.15）=370Fo= Co/-Co =425-370=554.计算混凝土砂、石用量：Co+So+Go+Wo+Xo+Fo=CpSo/( So+ Go)*100%= Sp假定混凝土容重为2430 kg/m3 选取混凝土砂率为43% Co+So+Go+Wo+Xo+Fo=2430 ①So/( So+ Go)*100%=43% ②由①、②两式求得So=784，Go=1043式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）5.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo=370：784：1043：170：4.25：55=1.00：2.12：2.82：0.46：0.0115：0.15 6.确定施工配合比：经试拌，实际用水量为170kg，混凝土实测容重为2428 kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1=370：784：1043：170：4.25：55=1.00：2.12：2.82：0.46：0.0115：0.15依据标准：JGJ55-2000批准：审核：计算：。

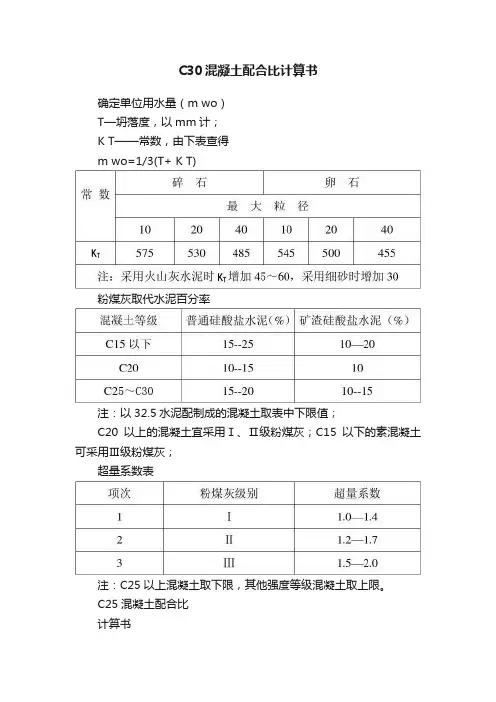

C30混凝土配合比计算书确定单位用水量（m wo）T—坍落度，以mm计；K T——常数，由下表查得m wo=1/3(T+ K T)粉煤灰取代水泥百分率注：以32.5水泥配制成的混凝土取表中下限值；C20以上的混凝土宜采用Ⅰ、Ⅱ级粉煤灰；C15以下的素混凝土可采用Ⅲ级粉煤灰；超量系数表注：C25以上混凝土取下限，其他强度等级混凝土取上限。

C25混凝土配合比计算书G315线察德公路B1标段工程中,其桥挖空桩基础工程为C25砼。

坍落度设计要求为90---110mm,水泥采用大通水泥二厂生产的强度等级为42.5普通硅酸盐水泥.碎石采用赛什克小圆山生产的最大粒径为31.5mm的碎石,混凝土用砂采用赛什克砂场生产的中砂,拌合用水采用当地饮用水初步计算配合比.1、确定试配强度f cu。

0=25MPa，混凝土强度标准差取δ=5.0 设计要求混凝土强度f cu 。

k则：f CU。

k+1.645δ=30+1.645Χ5.0=33.23MPa2、确定水灰比W/Cａ、计算水泥实际强度f ce所采用水泥28天抗压强度实测值f ce暂时没有资料，水泥强度等级值的富余系数按常规取r c=1.13则f ce=1.13Χ42.5=48.025MPa因为本单位没有混凝土回归系数统计资料，其回归系数按表查取a a=0.46 a a=0.07W/C=（a a。

f ce）/（f cu）+a a。

0a b。

f ce）=（0.46Х48.025）÷（33.23+0.46Х0.07Х48.025）=0.64根据耐久性要求，取水灰比W/C=0.513、确定单位用水量m wom wo=10/3x(0.1T+k)=10/3x(0.1x100+49.5)=198kg4、确定水泥用量m co根据确定的单位用水量m co和确定的水灰比W/C值，计算水泥用量m com co=m wo/W/C=／0.51=388kg5、确定砂率值βs:为了保证混凝土拌合的和易性，确定砂率为：βs=41% 6、计算碎石、砂材料用量（m so+m go）采用质量法：假定混凝土每1m3用量为2400kg则m so+m go=2400-m co-m wo=2400-388-=1814KG 砂用量：mso=1814Χβs=1867Χ41%=744kg碎石用量： m go =1814-744=1070Kg7．确定基准配合比１．按计算配合比进行试拌，检验砼拌合物的坍落度及粘聚性、保水性均符合施工规要求。

c混凝土配合比表文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]混凝土需要用水泥作胶凝材料，砂、石作集料，与水按一定比例配合，经搅拌、成型、养护才能形成，而混凝土按标准抗压强度划分的强度等级，称为标号，分为C10、C15、C20、C25等，C25混凝土配合比是多少呢？一、c25混凝土配合比1、C25混凝土配合比水泥?：水：砂：碎石372：175：593：1260 1：：：2、调整水灰比调整水灰比为，用水量为175kg，水泥用量为Mco=175/=417kg，按重量法计算砂、石用量分别为：M s o==579k g，M g o=1229k g3、混凝土配合比的试配、调整与确定试用配合比1和2，分别进行试拌：配合比1：水泥：水：砂：碎石=372：175：593：1260=1：：：；试拌材料用量为：水泥：水：砂：碎石=：：：；拌和后，坍落度为30m m，达到设计要求；配合比2：水泥：水：砂:碎石=417：175：579：1229=1：：：试拌材料用量为：水泥：水：砂：碎石=：：：拌和后，坍落度仅20mm,达不到设计要求，故保持水灰比不变，增加水泥用量500g，增加拌和用水210g，再拌和后，坍落度达到35mm，符合设计要求。

此时，实际各材料用量为：水泥：水：砂：碎石=：：：经强度检测（数据见试表），第1组、2组配合比强度均符合试配强度要求，综合经济效益，确定配合比为第1组，即：水泥：水：砂：碎石1?：：：372：175：593：1260k g/m 3二、c25混凝土配合比表1、现浇碎石混凝土配合比（单位：立方米）定额编号1234 5 项目C15C20C25C30C3 5 碎石粒径<16m m 材料单位数量数量数量数量数量水泥吨水泥吨中砂立方米<16m m石子立方米水立方米定额编号678910 项目C40C45C15C20C2 5 碎石粒径<16m m碎石粒径<20m m 材料单位数量数量数量数量数量水泥吨水泥吨水泥吨中砂立方米<16m m石子立方米<20m m石子立方米水立方米定额编号项目C30C35C40C4 5 碎石粒径<20m m 材料单位数量数量数量数量水泥吨水泥吨水泥吨中砂立方米<20m m石子立方米水立方米定额编号19 项目C15C20C25C30C3 5 碎石粒径< 材料单位数量数量数量数量数量水泥吨水泥吨中砂立方米<石子立方米水立方米定额编号2 4 项目C40C45C50C55C60 碎石粒径< 材料单位数量数量数量数量数量水泥吨水泥吨水泥吨中砂立方米<石子立方米水立方米定额编号29项目C15C20C25C30C3 5 碎石粒径<40m m材料单位数量数量数量数量数量水泥吨水泥吨中砂立方米<40m m石子立方米水立方米2、预制碎石混凝土配合比（单位：立方米）定额编号1234 5 项目C20C25C30C35C40 碎石粒径<16m m 材料单位数量数量数量数量数量水泥吨水泥吨中砂立方米<16m m石子立方米水立方米定额编号678910 项目C45C50C20C25C30 碎石粒径<16m m碎石粒径<20m m 材料单位数量数量数量数量数量水泥吨水泥吨---------- 水泥吨中砂立方米<16m m石子立方米<20m m石子立方米水立方米定额编号项目C35C40C45C50 碎石粒径<20m m材料单位数量数量数量数量水泥吨水泥吨中砂立方米<20m m石子立方米水立方米定额编号19项目C20C25C30C35C40 碎石粒径<40m m 材料单位数量数量数量数量数量水泥吨水泥吨中砂立方米<40m m石子立方米水立方米定额编号202 1 项目C45C50 碎石粒径<40m m 材料单位数量数量水泥吨中砂立方米<40m m石子立方米水立方米3、水下灌注碎石混凝土配合比（单位：立方米）定额编号1234 5 项目C20C25C30C35C40 碎石粒径< 材料单位数量数量数量数量数量水泥吨水泥吨水泥吨中砂立方米<石子立方米水立方米。

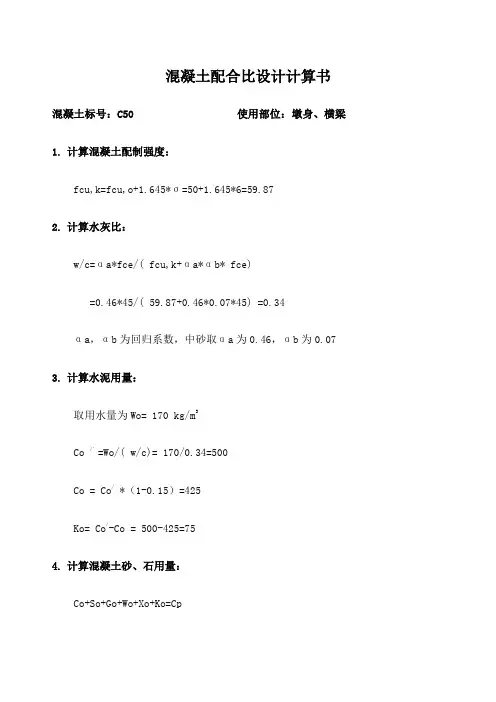

混凝土配合比设计计算书混凝土标号：C50 使用部位：墩身、横梁1. 计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=50+1.645*6=59.872. 计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce=0.46*45/( 59.87+0.46*0.07*45 =0.34αa，αb为回归系数，中砂取αa为0.46，αb为0.07 3. 计算水泥用量：取用水量为Wo= 170 kg/m3Co /′=Wo/( w/c= 170/0.34=500Co = Co/ *（1-0.15）=425Ko= Co/-Co = 500-425=754. 计算混凝土砂、石用量：Co+So+Go+Wo+Xo+Ko=CpSo/( So+ Go*100%= Sp假定混凝土容重为2430 kg/m3 选取混凝土砂率为40%Co+So+Go+Wo+Fo=2430 ①So/( So+ Go*100%=40% ②由①、②两式求得So=701，Go=1051式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Ko ………每立方米混凝土中矿粉用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）5. 计算理论配合比：Co：So ：Go ：Wo ：Xo ：Ko=425：701：1051：170：8.5：75 =1.00：1.65：2.47：0.40：0.02：0.186. 确定施工配合比：经试拌，实际用水量为170kg，混凝土实测容重为2431 kg/ m3Co1：So1 ：Go1 ：Wo1 ：Xo1 ：Ko1=425：701：1051：170：8.5：75 =1.00：1.65：2.47：0.40：0.02：0.18依据标准：JGJ55-2000批准：审核：计算：混凝土配合比设计计算书混凝土标号：C40 使用部位：墩身7. 计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=40+1.645*6=49.878. 计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce=0.46*42.5/( 49.87+0.46*0.07*42.5 =0.38αa，αb为回归系数，中砂取αa为0.46，αb为0.079. 计算水泥用量：取用水量为Wo= 180 kg/m3Co /′=Wo/( w/c= 180/0.38=474Co = Co/ *（1-0.15）=403Fo= Co/-Co =474-403=7110. 计算混凝土砂、石用量：Co+So+Go+Wo+Xo+Fo=CpSo/( So+ Go*100%= Sp假定混凝土容重为2410 kg/m3 选取混凝土砂率为45% Co+So+Go+Wo+Fo=2410 ①So/( So+ Go*100%=40% ②由①、②两式求得So=790，Go=964式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）11. 计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo=403：790：964：180：8.06：71=1.00：1.96：2.39：0.45：0.02：0.1812. 确定施工配合比：经试拌，实际用水量为170kg，混凝土实测容重为2408 kg/ m3Co1：So1 ：Go1 ：Wo1 ：Xo1 ：Fo1=403：790：964：170：8.06：71 =1.00：1.96：2.39：0.42：0.02：0.18依据标准：JGJ55-2000批准：审核：计算：混凝土配合比设计计算书混凝土标号：C30 使用部位：承台13. 计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=30+1.645*5=38.214. 计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce=0.45*42.5/( 38.2+0.45*0.12*42.5 =0.472αa，αb为回归系数，混合砂取αa为0.45，αb为0.12 15. 计算水泥用量：取用水量为Wo= 195 kg/m3Co /′=Wo/( w/c= 195/0.47=416Co = Co/ *（1-0.23）=320Fo= Co/-Co = 416-320=96膨胀剂用量Uo=320*0.08=25.616. 计算混凝土砂、石用量：Co+So+Go+Wo+Fo+Uo=CpSo/( So+ Go*100%= Sp假定混凝土容重为2370 kg/m3 选取混凝土砂率为38%Co+So+Go+Wo+Fo+ Uo =2370 ①So/( So+ Go*100%=38% ②由①、②两式求得So=659，Go=1075式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Uo………每立方米混凝土中膨胀剂用量（kg）Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）17. 计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo：Uo =320：659：1077：195：5.44：96：25.6=1.00：2.06：3.36：0.61：0.017：0.30：0.0818. 确定施工配合比：经试拌，实际用水量为180kg，混凝土实测容重为2370kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1：Uo 1=320：659：1077：180：5.44：96：25.6=1.00：2.06：3.36：0.56：0.017：0.30：0.08依据标准：JGJ55-2000 DB50/5030-2004批准：审核：计算：混凝土配合比设计计算书混凝土标号：C30 使用部位：桩基（水下）19. 计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=30+1.645*5=38.220. 计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce=0.45*42.5/( 38.2+0.45*0.12*42.5 =0.472αa，αb为回归系数，混合砂取αa为0.45，αb为0.12 21. 计算水泥用量：取用水量为Wo= 189kg/m3Co /′=Wo/( w/c= 189/0.472=401Co = Co/ *（1-0.18）=340Fo= Co/-Co = 401-340=6122. 计算混凝土砂、石用量：Co+So+Go+Wo+ Fo=CpSo/( So+ Go*100%= Sp假定混凝土容重为2380 kg/m3 选取混凝土砂率为40%Co+So+Go+Wo+Fo=2380 ①So/( So+ Go*100%=40% ②由①、②两式求得So=716，Go=1065式中Co / ………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）23. 计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo=340：716：1065：189：5.78：61=1.00：2.11：3.13：0.56：0.017：0.18实测容重为24. 确定施工配合比：经试拌，实际用水量为189kg，混凝土实测容重为2379 kg/ m3Co1：So1 ：Go1 ：Wo1 ：Xo1 ：Fo1=340：716：1065：189：5.78：61=1.00：2.11：3.13：0.56：0.017：0.18依据标准：JGJ55-2000 DB50/5030-2004批准：审核：计算：混凝土配合比设计计算书混凝土标号：C30 使用部位：桩基（干施工）25. 计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=30+1.645*5=38.226. 计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce=0.45*42.5/( 38.2+0.45*0.12*42.5 =0.472αa，αb为回归系数，混合砂取αa为0.45，αb为0.1227. 计算水泥用量：取用水量为Wo= 185kg/m3Co /′=Wo/( w/c= 185/0.472=392Co = Co/ *（1-0.15）=319Fo= Co/-Co = 500-425=7328. 计算混凝土砂、石用量：Co+So+Go+Wo+Xo+Fo=CpSo/( So+ Go*100%= Sp假定混凝土容重为2375 kg/m3 选取混凝土砂率为42%Co+So+Go+Wo+Fo=2375 ①So/( So+ Go*100%=42% ②由①、②两式求得So=755，Go=1042式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）29. 计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo=319：755：1042：185：5.42：73=1.00：2.36：3.26：0.58：0.017：0.2330. 确定施工配合比：经试拌，实际用水量为179kg，混凝土实测容重为2375 kg/ m3Co1：So1 ：Go1 ：Wo1 ：Xo1 ：Fo1=319：755：1042：179：5.42：73 =1.00：2.36：3.26：0.56：0.017：0.23依据标准：JGJ55-2000 DB50/5030-2004批准：审核：计算：混凝土配合比设计计算书混凝土标号：C30 使用部位：承台1. 计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=30+1.645*5=38.22. 计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce=0.45*42.5/( 38.2+0.45*0.12*42.5 =0.472αa，αb为回归系数，混合砂取αa为0.45，αb为0.123. 计算水泥用量：取用水量为Wo= 195 kg/m3Co /′=Wo/( w/c= 195/0.47=416Co = Co/ *（1-0.23）=320Fo= Co/-Co = 416-320=964. 计算混凝土砂、石用量：Co+So+Go+Wo+Fo =CpSo/( So+ Go*100%= Sp假定混凝土容重为2355 kg/m3 选取混凝土砂率为40% Co+So+Go+Wo+Fo+ Uo =2355 ①So/( So+ Go*100%=40% ②由①、②两式求得So=698，Go=1047式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）5. 计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo =320：698：1047：195：5.44：96=1.00：2.18：3.27：0.60：0.017：0.306. 确定施工配合比：经试拌，实际用水量为192kg，混凝土实测容重为2358kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1 =320：698：1047：192：5.44：96 =1.00：2.18：3.27：0.60：0.017：0.30依据标准：JGJ55-2000 DB50/5030-2004批准：审核：计算：混凝土配合比设计计算书混凝土标号：C50 使用部位：墩身1.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=50+1.645*6=59.872.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce=0.46*48/( 59.87+0.46*0.07*48 =0.36αa，αb为回归系数，中砂取αa为0.46，αb为0.07 3.计算水泥用量：取用水量为Wo= 170 kg/m3Co /′=Wo/( w/c= 170/0.36=472Co = Co/ *（1+0.15）=410Ko= Co/-Co = 472-410=624.计算混凝土砂、石用量：Co+So+Go+Wo+Xo+ Fo =CpSo/( So+ Go*100%= Sp假定混凝土容重为2440 kg/m3 选取混凝土砂率为42% Co+So+Go+Wo+Fo=2440 ①So/( So+ Go*100%=42% ②由①、②两式求得So=752，Go=1038式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）5.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Ko=410：752：1038：170：4.72：62=1.00：1.83：2.53：0.41：0.0116：0.156.确定施工配合比：经试拌，实际用水量为170kg，混凝土实测容重为2441 kg/ m3Co1：So1：Go1：Wo1：Xo1：Ko1=410：752：1038：170：4.72：62 =1.00：1.83：2.53：0.41：0.0116：0.15依据标准：JGJ55-2000批准：审核：计算：混凝土配合比设计计算书混凝土标号：C40 使用部位：墩身1.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=40+1.645*6=49.872.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce=0.46*45/( 49.87+0.46*0.07*45 =0.40αa，αb为回归系数，中砂取αa为0.46，αb为0.07 3.计算水泥用量：取用水量为Wo= 170kg/m3Co /′=Wo/( w/c= 170/0.40=425Co = Co/ *（1+0.15）=370Fo= Co/-Co =425-370=554.计算混凝土砂、石用量：Co+So+Go+Wo+Xo+Fo=CpSo/( So+ Go*100%= Sp假定混凝土容重为2430 kg/m3 选取混凝土砂率为43%Co+So+Go+Wo+Xo+Fo=2430 ①So/( So+ Go*100%=43% ②由①、②两式求得So=784，Go=1043式中Co / ………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；X o ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）5.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo=370：784：1043：170：4.25：55=1.00：2.12：2.82：0.46：0.0115：0.156.确定施工配合比：经试拌，实际用水量为170kg，混凝土实测容重为2428 kg/ m3Co1：So1 ：Go1 ：Wo1 ：Xo1 ：Fo1=370：784：1043：170：4.25：55 =1.00：2.12：2.82：0.46：0.0115：0.15依据标准：JGJ55-2000批准：审核：计算：。

C30混凝土配合比设计计算书本配合比设计计算书严格执行JGJ55-2000《普通混凝土配合比设计规程》标准、合同要求及南京地铁工程建设关于混凝土材料使用和配合比设计的相关管理规定和说明，并结合我公司实际生产资料积累。

1 技术质量要求1.1 混凝土设计强度等级为C30。

1.2 现场混凝土坍落度要求：160±20mm。

1.3 强度保证率大于95%。

1.4 工程部位：2 选用材料2.1 水泥：安徽盘固P.O42.5级水泥。

2.2 砂：天然江砂，级配良好，中粗砂。

2.3 石子：南京江浦恒宇矿供应的5.0-31.5mm连续级配碎石。

其中小碎：瓜子片=80%：20%。

2.4 矿粉：南京佺友矿粉，S95级。

2.5 粉煤灰：南京华能电厂Ⅰ级粉煤灰。

2.6 外加剂：江苏博特JM-9高效减水剂。

2.7 水：饮用水。

3 配合比计算3.1 确定试配强度f cu,0。

3.1.1 根据本公司的实际情况，σ取5.0。

3.1.2 计算试配强度：f cu,0 =f cu,k+1.645σ=30+1.645×5=38.2Mpa。

3.2 确定水灰比W/C。

3.2.1 水灰比W/C=Af ce/( f cu,0+ABf ce)，式中A、B为经验系数，根据骨料情况选取A=0.46，B=0.07。

3.2.2 f ce为水泥实际强度，也可选择水泥的富余系数γ，由公式f ce=γ×42.5来计算。

根据我公司水泥的实际情况，γ取1.03。

f ce=43.8Mpa。

3.2.3 W/C=Af ce/( f cu,0+ABf ce)=（0.46×43.8）÷(38.2+0.46×0.07×43.8)=0.50。

3.3 确定用水量m w。

3.3.1 根据混凝土所要求的坍落度和碎石的最大粒径，查（JGJ55-2000）表4.0.1-2得初始设定用水量m w0=210kg/m3。

3.3.2 试配前，测得试验用外加剂JM-9掺量为1.2%时的减水率β=20%，掺加外加剂的混凝土用水量m w= m w0×（1－β）=210×（1－0.20）=168kg。

配合比计算书C30一、设计目的1、目的保证混凝土强度及耐久性满足结构设计要求，工作性能满足施工工艺要求，经济合理。

二、技术指标1、强度等级：C302、坍落度要求：180 ~200mm；3、泌水率（％）：不泌水。

注：要将规范（标准）要求列表明示。

四、原材料技术标准五、混凝土配合比设计参数一、确定试配强度（f cu,0）根据《JGJ55-2011普通混凝土配合比设计规程》，混凝土试配强度采用下式确定：f cu,0≥f cu,k +1.645σ=30+1.645×5.0=38.2（MPa ） 式中：f cu,0——混凝土配制强度（MPa ）；f cu,k ——混凝土立方体抗压强度标准值（MPa ）； σ ——混凝土强度标准差（MPa ）。

取5.0 二、计算水比（W /C ）配合比基本参数的选择 2-1水灰比（W ∕C ）ａ、计算水泥实际强度f ce所采用水泥28天抗压强度实测值 f ce =46*0.8=36.8MPa因为本单位没有混凝土回归系数统计资料，其回归系数按表查取a a =0.53a a =0.20W/C=（a a 。

f ce ）/（f cu ）+a a 。

0a b 。

f ce ）=（0.53*36.8）÷（38.2+0.53*0.20*36.8） =0.46三、计算1m 3混凝土各项材料用量 查表可知用水量为205kg ；掺泵送剂时的用水量：β＝20%计算单方用水量： m w0 ={205+(190-90)/20*5}*20%＝184kg胶凝材料总量：m b0= m w0 / W/B =184/0.46=398kg; 掺和料用量：m f0= m b0×βf =398×20%=80kg; 水泥用量：m c0= m b0-m f0=398-80=318kg;减水剂用量：m a0= m b0×βa =398×0.025=10.0kg; 砂率查表砂率值41%1000110165.27.21.3000=⨯++++w so g c mm m m %41%10000=⨯+s g som m m解此联立方程：m g0=1070kg m s0=746kg此配合比每m 3材料用量（kg ）：四、试配、调整及强度检验根据经验选定的配合比进行试配，坍落度、粘聚性和饱水性均满足要求。

C30混凝土配合比计算书一、设计计算依据：1. 施工图纸设计要求2.《普通混凝土配合比设计规程》（JGJ55－2011）3. 《公路桥涵施工技术规范》（JTG/T F50-2011）二、设计要求：混凝土设计强度fcu,k=25MPa，坍落度50～70mm。

三、混凝土试配用原材料：水泥：P.S.A32.5矿渣硅酸盐水泥。

为保证混凝土试配强度取水泥富余系rc=1.0,则水泥实测强度取：fce=32.5×1.0=32.5MPa。

砂子：沙场Ⅱ区中砂，细度模数：2.35。

碎石：料场5～20mm级配碎石，掺配比例为（5-10㎜：10-20㎜=30:70）。

水：饮用水．四、配合比设计计算步骤：1.计算试配强度fcu,0：查表取强度标准差σ=5.0MPaf cu,0＝f cu,k+1.645σ＝30+1.645×5＝38.2MPa２.计算水胶比：（W/B）采用碎石取a=0.53；b=0.20W/B=af ce/f cu,0+ab f ce=(0.53×32.5)/(38.2+0.53×0.20×32.5)=0.413.选定单位用水量：（Mwo）依所选的粗集料最大粒径和50～70mm的坍落度要求，选择单位用水量为：W=198Kg/m³4.计算单位水泥用量：m co = m wo /(W/B)= 192/0.41=483Kg/m35.选定砂率：依粗集料最大粒径和水胶比选择砂率βs为34%。

6.计算砂石用量：假定混凝土表观密度Mcp为2450 kg/m³则：m so=(m cp-m co-m wo)βs=(2450-483-198)×0.34=601kg/m³m go=m cp-m co-m wo-m so=2450-483-198-601=1168kg/m³得出每立方混凝土材料用量(kg)为：水泥：砂：砾石：水=483：601：1168：1987.试验室配合比的确定：根据基准配合比分别增加和减少0.05的水胶比,选确定三个分析试验结果后,我项目部拟选定混凝土配合比水胶比为0.41,质量配合比为水泥：砂子：碎石：水=1:1.24:2.42:0.41，28天抗压强度39.7MPa，满足配制强度要求。

C30混凝土配合比计算书一、基准混凝土配合比的计算（一）确定配置强度取标准差：ó=5.0MpaFcu.o≥fcu.k+1.645ó=38.2Mpa(二)确定水灰比a a=0.46 a b=0.07 fce=46.0MpaW/C=a afce/(fcu.o+a a a b fce)=0.53(三)确定用水量根据<<普通混凝土配合比设计规程>>第4.0.1-2表查得当塌落度75-90mm、碎石20mm时,用水量取215时,塌落度每增加20mm,增加用水量5kg.该工程采用泵送混凝土塌落度取160 mm +30 mm =190mm.增加用水量(190 mm -90 mm)/20X5=25kg由此确定用水量为 215+25=240kg(四)确定水泥用量Mco=Mwc/(W/C)=240/0.53=452kg二、掺用减水剂和粉煤灰时对用水量及水泥用量进行调整；（一）掺用J2B-3后水用量为Mw=Mwo-MabX（1-30%）=168kg（二）调整水灰比根据用水量的调整，同时对水灰比进行调整，并满足《混凝土泵送施工技术规程》第 3.2.5条泵送混凝土的水灰比为0.4-0.6的规定。

将水灰比调整为0.45(1) 0.48(2)(三)调整水泥用量由Mco=Mwo(W/C),当水灰比取0.45时.Mco=373kg当水灰比取0.48时.Mco=350kg三、按重量法计算得每立方米混凝土的砂、石用量查表含砂率取βs=39.5当水灰比取0.45时Mso=(M总-Mc-Mw)X 0.395=(2380-373-168-6.0)X 0.395=724kg Mfo=2380-373-168-6.0-726=1109kg当水灰比取0.48时Mso=(M总-Mc-Mw)X 0.395=(2380-350-168)X 0.395=733kgMfo=2380-350-168-6.0-735=1123kg四、按取代水泥率算出每立方米混凝土的水泥用量粉煤灰为II级砼强度为C30时粉煤灰取代水泥百分率（βｃ）f=19%当水灰比取0.45时 Mg（1）=373 X 0.19=70.9kg 取71 kgMc=373 X （1-0.19）=302kg当水灰比取0.48时 Mg（2）=350 X 0.19=66.5kg 取67kgMc=350 X（1-0.19） =283.5kg超量系数k取1.5时Mg（1）=71 X 1.5=106kg 即粉煤灰超量为106-71=35 Mg（2）=67 X 1.5=100kg 即粉煤灰超量为100-67=33 五、由此得每立方米粉煤灰混凝土材料计算用量当水灰比取0.45时当水灰比取0.48时.Mc=302kg Mc=283kgMw=168kg Mw=168kgMs=689kg Ms=700kgMf=1109kg Mf=1123kgMg=106kg Mg=100kgMad=6.0 Mad=6.0。

施工单位中铁十局集团合肥市滨湖新区环湖北路项目部报告编号T062218工程名称合肥市环湖北路（珠江路-派河大桥）桥梁工程报告日期2014年6月22日使用部位中桥搭板垫层（小里程）设计要求抗压强度等级抗渗等级抗折强度坍落度（mm）施工方法其他要求C15140±20非泵送使用原材料情况砂品种、规格II区中砂产地霍山报告编号SY-1402-T16石1品种、规格5-31.5mm碎石产地散兵报告编号SY-1403-T18石2品种、规格产地报告编号水泥品种、规格P.O42.5级生产厂家东华水泥厂报告编号SY-1404-T026外加剂品种、规格lons-p 生产厂家上虞吉龙报告编号SY-1406-W029生产厂家报告编号生产厂家报告编号掺合料品种、规格粉煤灰生产厂家淮南常华报告编号SY-1405-F013生产厂家报告编号生产厂家报告编号生产厂家报告编号混凝土配合比材料名称水水泥砂石子①石子②外加剂粉煤灰每m³用量（kg）1852028461076370配合比0.921.004.195.330.015 0.35水胶比0.68砂率44%执行标准JGJ55-2011其他技术要求/施工配合比材料名称水水泥砂石子①石子②外加剂粉煤灰每m³用量（kg）1352028911080 370注：砂含水率5.3 石子含水率①0.4石子含水率②备注：1、本配合比均已骨料饱和面干状态为基准；2、混凝土浇筑入模后必须严格按照国家规范要求进行混凝土养护，其他事项严格遵守相关规范；3、自收取报告之日起，若对本报告检验数据、结论或方法有异议，在15个工作日内向我公司书面提出；4、报告无公司试验专用章、无授权人签名、复印件未重新加盖章均属无效；5、联系电话：0551-********施工单位中铁十局集团合肥市滨湖新区环湖北路项目部报告编号T051717工程名称合肥市环湖北路（珠江路-派河大桥）桥梁工程报告日期2014年5月17日使用部位路灯基础K0+440~K0+820设计要求抗压强度等级抗渗等级抗折强度坍落度（mm）施工方法其他要求C25140±20非泵送使用原材料情况砂品种、规格II区中砂产地霍山报告编号SY-1402-T13石1品种、规格5-31.5mm碎石产地散兵报告编号SY-1403-T15石2品种、规格产地报告编号水泥品种、规格P.O42.5级生产厂家东华水泥厂报告编号SY-1404-T023外加剂品种、规格lons-p 生产厂家上虞吉龙报告编号SY-1406-W026生产厂家报告编号生产厂家报告编号掺合料品种、规格粉煤灰生产厂家淮南常华报告编号SY-1405-F010生产厂家报告编号生产厂家报告编号生产厂家报告编号混凝土配合比材料名称水水泥砂石子①石子②外加剂粉煤灰每m³用量（kg）187313754271813 6.127配合比0.550.922.220.802.390.018 0.08水胶比0.55砂率41%执行标准JGJ55-2011其他技术要求/施工配合比材料名称水水泥砂石子①石子②外加剂粉煤灰每m³用量（kg）137313802273 6.127注：砂含水率6.4 石子含水率①0.6石子含水率②备注：1、本配合比均已骨料饱和面干状态为基准；2、混凝土浇筑入模后必须严格按照国家规范要求进行混凝土养护，其他事项严格遵守相关规范；3、自收取报告之日起，若对本报告检验数据、结论或方法有异议，在15个工作日内向我公司书面提出；4、报告无公司试验专用章、无授权人签名、复印件未重新加盖章均属无效；5、联系电话：0551-********施工单位中铁十局集团合肥市滨湖新区环湖北路项目部报告编号T051520工程名称合肥市环湖北路（珠江路-派河大桥）桥梁工程报告日期2014年5月15日使用部位观光车道第二、三节段路缘石设计要求抗压强度等级抗渗等级抗折强度坍落度（mm）施工方法其他要求C30180±20非泵送使用原材料情况砂品种、规格II区中砂产地霍山报告编号SY-1402-T13石1品种、规格5-31.5mm碎石产地散兵报告编号SY-1403-T15石2品种、规格产地报告编号水泥品种、规格P.O42.5级生产厂家东华水泥厂报告编号SY-1404-T023外加剂品种、规格lons-p 生产厂家上虞吉龙报告编号SY-1406-W026生产厂家报告编号生产厂家报告编号掺合料品种、规格粉煤灰生产厂家淮南常华报告编号SY-1405-F010生产厂家报告编号生产厂家报告编号生产厂家报告编号混凝土配合比材料名称水水泥砂石子①石子②外加剂粉煤灰每m³用量（kg）178334759365727 5.341配合比0.531.002.271.092.180.016 0.13水胶比0.47砂率41%执行标准JGJ55-2011其他技术要求/施工配合比材料名称水水泥砂石子①石子②外加剂粉煤灰每m³用量（kg）135334800367 5.341注：砂含水率5.4 石子含水率①0.6石子含水率②备注：1、本配合比均已骨料饱和面干状态为基准；2、混凝土浇筑入模后必须严格按照国家规范要求进行混凝土养护，其他事项严格遵守相关规范；3、自收取报告之日起，若对本报告检验数据、结论或方法有异议，在15个工作日内向我公司书面提出；4、报告无公司试验专用章、无授权人签名、复印件未重新加盖章均属无效；5、联系电话：0551-********施工单位中铁十局集团合肥市滨湖新区环湖北路项目部报告编号T102321工程名称合肥市环湖北路（珠江路-派河大桥）桥梁工程报告日期2013年10月23日使用部位PZ1-11#桩基设计要求抗压强度等级抗渗等级抗折强度坍落度（mm）施工方法其他要求C35180±20非泵送使用原材料情况砂品种、规格II区中砂产地霍山报告编号SY-1302-T35石1品种、规格5-31.5mm碎石产地散兵报告编号SY-1303-T45石2品种、规格产地报告编号水泥品种、规格P.O42.5级生产厂家东华水泥厂报告编号SY-1304-T128外加剂品种、规格lons-p 生产厂家上虞吉龙报告编号SY-1406-W030生产厂家报告编号生产厂家报告编号掺合料品种、规格粉煤灰生产厂家淮南常华报告编号SY-1405-F014生产厂家报告编号生产厂家报告编号生产厂家报告编号混凝土配合比材料名称水水泥砂石子①石子②外加剂粉煤灰膨胀剂每m³用量（kg）175363710266799 6.35716配合比0.481.001.960.732.200.017 0.16水胶比0.42砂率40%执行标准JGJ55-2011其他技术要求/施工配合比材料名称水水泥砂石子①石子②外加剂粉煤灰每m³用量（kg）133363750268 6.357注：砂含水率5.6 石子含水率①0.6石子含水率②备注：1、本配合比均已骨料饱和面干状态为基准；2、混凝土浇筑入模后必须严格按照国家规范要求进行混凝土养护，其他事项严格遵守相关规范；3、自收取报告之日起，若对本报告检验数据、结论或方法有异议，在15个工作日内向我公司书面提出；4、报告无公司试验专用章、无授权人签名、复印件未重新加盖章均属无效；5、联系电话：0551-********施工单位中铁十局集团合肥市滨湖新区环湖北路项目部报告编号T061520工程名称合肥市环湖北路（珠江路-派河大桥）桥梁工程报告日期2014年6月15日使用部位右幅防撞栏基础设计要求抗压强度等级抗渗等级抗折强度坍落度（mm）施工方法其他要求C40160±20非泵送使用原材料情况砂品种、规格II区中砂产地霍山报告编号SY-1402-T16石1品种、规格5-31.5mm碎石产地散兵报告编号SY-1403-T18石2品种、规格产地报告编号水泥品种、规格P.O42.5级生产厂家东华水泥厂报告编号SY-1404-T026外加剂品种、规格lons-p 生产厂家上虞吉龙报告编号SY-1406-W029生产厂家报告编号生产厂家报告编号掺合料品种、规格粉煤灰生产厂家淮南常华报告编号SY-1405-F013生产厂家报告编号生产厂家报告编号生产厂家报告编号混凝土配合比材料名称水水泥砂石子①石子②外加剂粉煤灰每m³用量（kg）17039171810837.341配合比0.431.001.842.770.019 0.10水胶比0.38砂率40%执行标准JGJ55-2011其他技术要求/施工配合比材料名称水水泥砂石子①石子②外加剂粉煤灰每m³用量（kg）1223917591089 7.341注：砂含水率5.8 石子含水率①0.6石子含水率②备注：1、本配合比均已骨料饱和面干状态为基准；2、混凝土浇筑入模后必须严格按照国家规范要求进行混凝土养护，其他事项严格遵守相关规范；3、自收取报告之日起，若对本报告检验数据、结论或方法有异议，在15个工作日内向我公司书面提出；4、报告无公司试验专用章、无授权人签名、复印件未重新加盖章均属无效；5、联系电话：0551-********施工单位中铁十局集团合肥市滨湖新区环湖北路项目部报告编号T062316工程名称合肥市环湖北路（珠江路-派河大桥）桥梁工程报告日期2014年6月23日使用部位中桥小里程搭板铺装设计要求抗压强度等级抗渗等级抗折强度坍落度（mm）施工方法其他要求C50180±20非泵送使用原材料情况砂品种、规格II区中砂产地霍山报告编号SY-1402-T16石1品种、规格5-31.5mm碎石产地散兵报告编号SY-1403-T18石2品种、规格产地报告编号水泥品种、规格P.O42.5级生产厂家东华水泥厂报告编号SY-1404-T026外加剂品种、规格lons-p 生产厂家上虞吉龙报告编号SY-1406-W029生产厂家报告编号生产厂家报告编号掺合料品种、规格粉煤灰生产厂家淮南常华报告编号SY-1405-F013生产厂家报告编号生产厂家报告编号生产厂家报告编号混凝土配合比材料名称水水泥砂石子①石子②外加剂粉煤灰每m³用量（kg）1734106962708138.250配合比0.421.001.700.661.980.020 0.12水胶比0.38砂率39%执行标准JGJ55-2011其他技术要求/施工配合比材料名称水水泥砂石子①石子②外加剂粉煤灰每m³用量（kg）129410739272 8.250注：砂含水率6.1 石子含水率①0.6石子含水率②备注：1、本配合比均已骨料饱和面干状态为基准；2、混凝土浇筑入模后必须严格按照国家规范要求进行混凝土养护，其他事项严格遵守相关规范；3、自收取报告之日起，若对本报告检验数据、结论或方法有异议，在15个工作日内向我公司书面提出；4、报告无公司试验专用章、无授权人签名、复印件未重新加盖章均属无效；5、联系电话：0551-********。

C30砼配合比设计总说明该配合比是根据原材料性能及对混凝土的技术要求进行计算的，并经试验室试配、调整后确定，它是按满足技术规范要求，经济实用的原则进行的。

一、设计依据：1、《公路桥涵施工技术规范》JTJ041-20002、《普通砼配合比设计规程》JGJ 55-2000二、技术要求：1、设计混凝土强度等级：C30；2、坍落度要求：90-110mm；3、使用部位：盖板、墩柱、肋板、盖梁等。

三、原材料使用：1、水泥：采用P.II42.5水泥。

2、碎石：采用碎石，碎石的掺配比例为5-10mm占10%、10-20mm 占70%、16-31.5mm占20%,经检测石料各项技术指标均符合规范要求。

3、砂：采用砂场生产的细度模数为2.66的II区中砂，砂的堆积密度为1486kg/m3、空隙率为37.0%、含泥量为1.8%、含泥块量为0.4%。

4、外加剂：采用FDN-4复合阻锈缓凝减水剂，掺量为1.4%。

5、水：采用饮用水。

注：各种原材料经检测符合规范要求，检测报告附后。

四、配合比计算过程：（一）、计算基准配合比1、砼试配强度（f cu,0）设计要求混凝土强度ff cu,0= f cu,k+1.645σ= 30+ 1.645 ×5 = 38.2MPa2、计算水灰比(W/C)1)水泥实际强度：（水泥富余系数γc=1.13）fce=γc xfce,g=1.13x42.5=48.022)计算混凝土水灰比W/CW/C=αa.fcefcu，0+αa.αb.fceW/C=0.46×42.5×1.1338.2+0.46×0.07×1.13×42.5W/C= 0.56依据JTJ041-2000要求,水灰比大于规范要求，所以按经验取W/C=0.44。

3、确定砼单位用水量(m W0 )砼的设计坍落度为90~110mm，碎石的最大粒径为31.5mm,单位用水量查表选用m w0=205kg/m3,外加剂采用南京凯迪建材厂FDN-4复合阻锈缓凝减水剂,减水率为15%，掺量为1.4%。

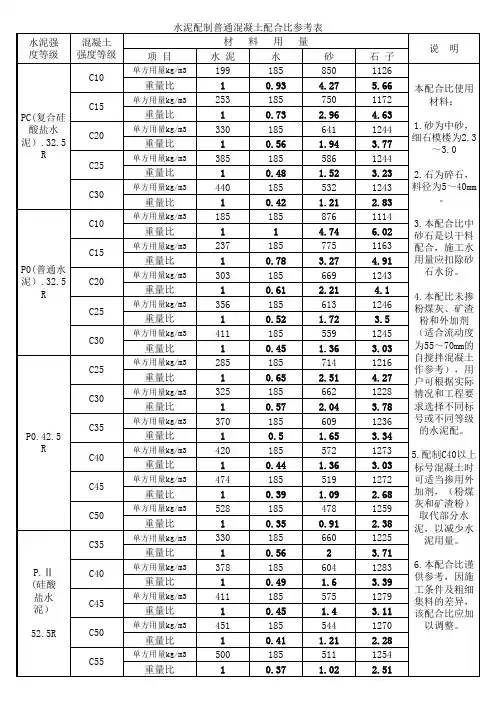

常规C10、C15、C20、C25、C30混凝土配合比该帖被浏览了24146次| 回复了31次混凝土按强度分成若干强度等级，混凝土的强度等级是按立方体抗压强度标准值fcu,k 划分的。

立方体抗压强度标准值是立方抗压强度总体分布中的一个值，强度低于该值得百分率不超过5%，即有95%的保证率。

混凝土的强度分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60等十二个等级。

混凝土配合比是指混凝土中各组成材料（水泥、水、砂、石）之间的比例关系。

有两种表示方法：一种是以1立方米混凝土中各种材料用量，如水泥300千克，水180千克，砂690千克，石子1260千克；另一种是用单位质量的水泥与各种材料用量的比值及混凝土的水灰比来表示，例如前例可写成：C:S:G=1:2.3:4.2,W/C=0.6。

常用等级C20水：175kg水泥：343kg 砂：621kg 石子：1261kg配合比为：0.51:1:1.81:3.68C25水：175kg水泥：398kg 砂：566kg 石子：1261kg配合比为：0.44:1:1.42:3.17C30水：175kg水泥：461kg 砂：512kg 石子：1252kg配合比为：0.38:1:1.11:2.72. .普通混凝土配合比参考:水泥品种混凝土等级配比(单位)Kng 塌落度mm 抗压强度N/mm2水泥砂石水7天28天P.C32.5 C20 300 734 1236 195 35 21.0 29.0 1 2.45 4.12 0.65C25 320 768 1153 208 45 19.6 32.1 1 2.40 3.60 0.65C30 370 721 1127 207 45 29.5 35.2 1 1.95 3.05 0.56C35 430 642 1094 172 44 32.8 44.1 1 1.49 2.54 0.40C40 480 572 1111 202 50 34.6 50.7 1 1.19 2.31 0.42P.O 32.5 C20 295 707 1203 195 30 20.2 29.1 1 2.40 4.08 0.66C25 316 719 1173 192 50 22.1 32.4 1 2.28 3.71 0.61C30 366 665 1182 187 50 27.9 37.6 1 1.82 3.23 0.51C35 429 637 1184 200 60 30.***6.2 1 1.48 2.76 0.47C40 478 *** 1128 210 60 29.4 51.0 1 1.33 2.36 0.44 P.O 32.5R C25 321 749 1173 193 50 26.6 39.1 1 2.33 3.65 0.60C30 360 725 1134 198 60 29.4 44.3 1 2.01 3.15 0.55C35 431 643 1096 190 50 39.0 51.3 1 1.49 2.54 0.44C40 480 572 1111 202 40 39.3 51.0 1 1.19 2.31 0.42P.O 42.5(R) C30 352 676 1202 190 55 29.***5.2 1 1.92 3.41 0.54C35 386 643 1194 197 50 34.5 49.5 1 1.67 3.09 0.51C40 398 649 1155 199 55 39.5 55.3 1 1.63 2.90 0.50C50 496 606 1297 223 45 38.4 55.9 1 1.22 2.61 0.45PII 42.5R C30 348 652 1212 188 50 31.***6.0 1 1.87 3.48 0.54C35 380 639 1187 194 50 35.0 50.5 1 1.68 3.12 0.51C40 398 649 1155 199 55 39.5 55.3 1 1.63 2.90 0.50C45 462 618 1147 203 4***2.7 59.1 1 1.34 2.48 0.44C50 480 633 1115 192 25 45.7 62.8 1 1.32 2.32 0.40P.O 52.5R C40 392 645 1197 196 53 40.2 55.8 1 1.64 3.05 0.50C45 456 622 1156 19***2 43.5 59.5 1 1.36 2.53 0.43C50 468 626 1162 192 30 45.2 61.6 1 1.33 2.47 0.41 此试验数据为标准实验室获得，砂采用中砂，细度模数为2.94，碎石为5～31.5mm连续粒级。
