(新)气动量仪的校验及精度管理办法

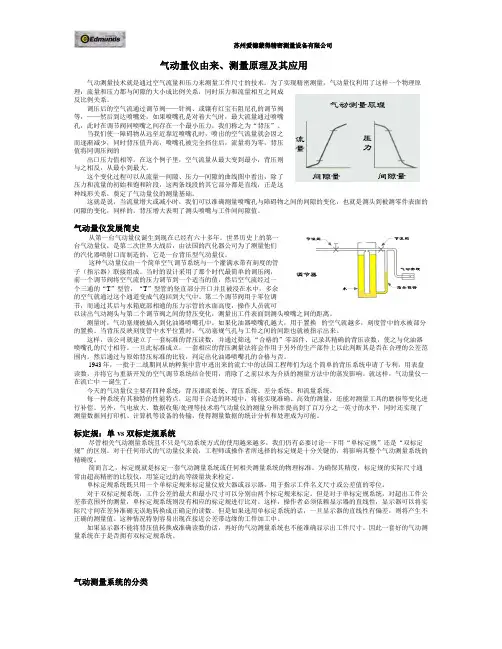

气动量仪由来、测量原理及其应用气动测量技术就是通过空气流量和压力来测量工件尺寸的技术。

为了实现精密测量，气动量仪利用了这样一个物理原理：流量和压力都与间隙的大小成比例关系，同时压力和流量相互之间成反比例关系。

调压后的空气流通过调节阀——针阀、或镶有红宝石阻尼孔的调节阀等，——然后到达喷嘴处，如果喷嘴孔是对着大气时，最大流量通过喷嘴孔，此时在调节阀同喷嘴之间存在一个最小压力，我们称之为“背压”。

当我们使一障碍物从远至近靠近喷嘴孔时，喷出的空气流量就会因之而逐渐减少，同时背压值升高，喷嘴孔被完全挡住后，流量将为零，背压值将同调压阀的出口压力值相等。

在这个例子里，空气流量从最大变到最小，背压则与之相反，从最小到最大。

这个变化过程可以从流量—间隙、压力—间隙的曲线图中看出，除了压力和流量的初始和饱和阶段，这两条线段的其它部分都是直线，正是这种线形关系，奠定了气动量仪的测量基础。

这就是说，当流量增大或减小时，我们可以准确测量喷嘴孔与障碍物之间的间隙的变化，也就是测头到被测零件表面的间隙的变化，同样的，背压增大表明了测头喷嘴与工件间间隙值。

气动量仪发展简史从第一台气动量仪诞生到现在已经有六十多年。

世界历史上的第一台气动量仪，是第二次世界大战后，由法国的汽化器公司为了测量他们的汽化器喷射口而制造的，它是一台背压型气动量仪。

这种气动量仪由一个简单空气调节系统与一个灌满水带有刻度的管子（指示器）联接组成。

当时的设计采用了那个时代最简单的调压阀，前一个调节阀将空气流的压力调节到一个适当的值，然后空气流经过一个三通的“T”型管，“T”型管的竖直部分开口并且被浸在水中，多余的空气就通过这个通道变成气泡回到大气中。

第二个调节阀用于零位调节，而通过其后与水箱底部相通的压力示管的水面高度，操作人员就可以读出气动测头与第二个调节阀之间的背压变化，测量出工件表面到测头喷嘴之间的距离。

测量时，气动塞规被插入到化油器喷嘴孔中。

如果化油器喷嘴孔越大，用于置换的空气就越多，刻度管中的水被部分的置换。

气动测量仪示值误差测得值的不确定度分析摘要：随着产业4.0的引进和智能制造的不断推进，制造业与互联网产业的融合更加紧密，越来越多的零部件得到了智能测试和数字化；但是，在传统的生产管理中，质量控制方面仍然存在重大缺陷:一方面，大多数企业继续采用人工测量和抽查，这需要时间和努力，并且难以保证测量的准确性；另一方面，数据存储管理缺乏可持续性，缺乏高质量的数据分析和控制，难以及时发现生产问题，容易给企业造成巨大的物质损失。

针对这些实际问题，提出利用气动仪器测量质量参数，建立网络技术数据优化和调节系统，实现生产质量的可视化监控。

近年来，一些专家学者还开展了大量关于气动计量的理论和实践研究，胡小平等人分析了背压道路的特征曲线，研究了主要参数对计量的影响；Cz研究了气动仪器校准的不确定性和线性度。

J.Jermak等人使用不同的线性近似方法来减少非线性；miroslawruck等人在一个尺寸控制系统中研究了气动仪器，并建议使用两个以上的调节主机可以大大提高线性度；许多专家就提高气动仪器测量的准确性发表了意见。

关键词：气动量仪;浮标式;电子柱式;不确定度分析引言从较长远的角度发展了测圆器的理论和方法，工业制造工艺主要依靠科学检测仪器和适当的数据分析方法，以确保产品测圆器控制在最大容许误差内。

近年来，随着检测技术和计算机化技术的改进，舍入测量技术继续得到改进和发展。

其中，数值电子空气动力学测量原理的节拍误差测量方法应用于实际生产过程，发展迅速。

1系统总体架构本系统以齿轮内径为研究对象，主要通过气动仪表的压力差特性获取齿轮加工后内径测量数据，以确保气动仪表测量精度，通过优化设计提高测量精度数据优化和调节系统结合相关框架软件使用Java编程实现了对系统的直接浏览器访问，具有高度的可扩展性，可以快速转换为基于系统的其他零件的相关分析系统；数据流量使用基于以太网卡的TCP/IP自动执行数据传输。

整个系统在齿轮的制造和质量控制方面发挥了重要作用。

气动量仪测头简介气动量仪是一种用于测量液体或气体流量的仪器，可广泛应用于化工、石油、医药、冶金、能源等行业。

而气动量仪测头则是气动量仪的核心部件之一，用于对流体进行流量测量。

工作原理气动量仪测头采用了兰肯式风管，即将一段管子附加到流动物体的前端，使流体从管子进入气动量仪测头，根据流体进入时的压强差来测量流量。

其工作原理如下：当流体进入头部时，会遇到一系列的孔和障碍物，从而造成一定的压差。

这些压差可以被感应到并测量。

根据传感器感应到的压差，可以通过一系列的计算，得到流体的流量。

特点气动量仪测头具有以下特点：1.精度高：气动量仪测头可以精确地测量气体或液体的流量，误差在2%以内。

2.适用范围广：气动量仪测头可用于测量各种压力、流量范围的气体或液体。

3.反应速度快：气动量仪测头的反应速度较快，几十毫秒内即可测量流量变化。

4.耐用性强：气动量仪测头基本不需要维护和更换，使用寿命长。

5.安装适用性好：气动量仪测头可以安装在各种不同的管道和工艺系统中，安装简单方便。

应用气动量仪测头广泛应用于以下领域：1.化工行业：用于化学反应过程中的流体控制。

2.石化行业：用于精炼和储运管道中的流体控制。

3.医药行业：用于制药过程中的流量控制。

4.电力行业：用于涡轮和水轮发电机的流量控制。

5.汽车行业：用于发动机进气道控制和汽车空调控制。

总结气动量仪测头是气动量仪的核心部件之一，具有精度高、适用范围广、反应速度快、耐用性强和安装适用性好等特点。

它广泛应用于化工、石油、医药、电力、汽车等行业中，对流体进行流量测量。

xxxxxxxxx 文件编号：xxxxxxx

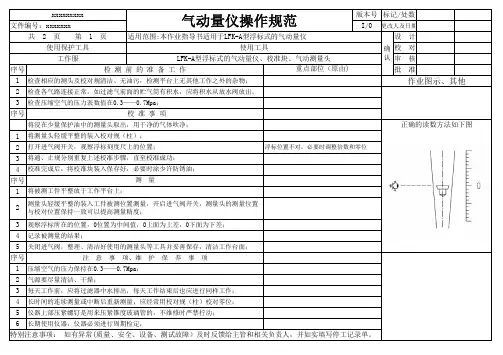

气动量仪操作规范
版本号 第1页
适用范围:本作业指导书适用于LFK-A型浮标式的气动量仪
设计
使用保护工具 工作服
使用工具 LFK-A型浮标式的气动量仪、校准块、气动测量头
确校 对 认审 核
序号
检测前的准备工作
重点部位（原由)
批准
1 检查相应的测头及校对规清洁、无油污，检测平台上无其他工作之外的杂物；
作业图示、其他
2 检查各气路连接正常，如过滤气前面的贮气筒有积水，应将积水从放水阀放出；
3 检查压缩空气的压力表数值在0.3——0.7Mpa；
序号
校准事项
将浸在少量保护油中的测量头取出，用干净的气体吹净；
正确的读数方法如下图
与校对位置保持一致可以提高测量精度；
3 观察浮标所在的位置，0位置为中间值，0上面为上差，0下面为下差；
4 记录被测量的结果；
5 关闭进气阀，整理、清洁好使用的测量头等工具并妥善保存，清洁工作台面；
序号
注 意 事 项、维 护 保 养 事 项
1 压缩空气的压力保持在0.3——0.7Mpa；
2 气源要尽量清洁、干燥；
3 每天工作前，应将过滤器中水排出，每天工作结束后也应进行同样工作；
4 长时间的连续测量或中断后重新测量，应经常用校对规（柱）校对零位；
5 仪器上部压紧螺钉是用来压紧锥度玻璃管的，不维修时严禁拧动；
6 长期使用仪器，仪器必须进行周期检定；
特别注意事项： 如有异常(质量、安全、设备、测试故障）及时反馈给主管和相关负责人，并如实填写停工记录单。
一 e：比较b、d两次测量的浮标位置数据值，如两者之差的绝对值不等于20（每隔0.001mm），应更具实际数据，顺、逆时针旋转放大倍数旋钮； f：重复上述过程（a、b、c、d、e) ，直至调整上下限位置之差的绝对值为20（每隔0.001mm），则完成倍率的调整。
