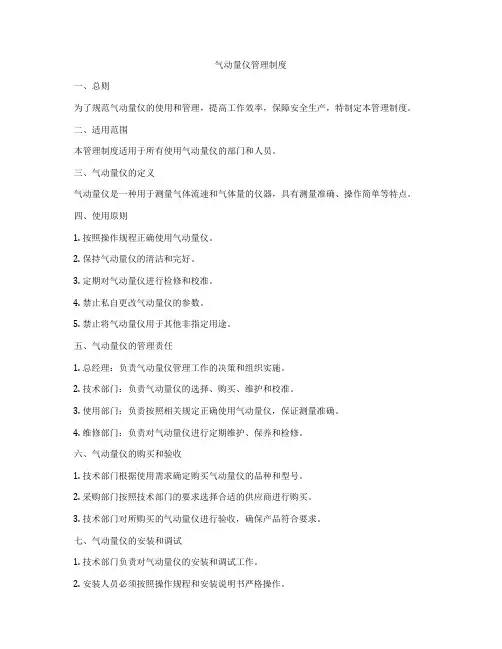

气动量仪管理制度一、总则为了规范气动量仪的使用和管理,提高工作效率,保障安全生产,特制定本管理制度。
二、适用范围本管理制度适用于所有使用气动量仪的部门和人员。
三、气动量仪的定义气动量仪是一种用于测量气体流速和气体量的仪器,具有测量准确、操作简单等特点。
四、使用原则1. 按照操作规程正确使用气动量仪。
2. 保持气动量仪的清洁和完好。
3. 定期对气动量仪进行检修和校准。
4. 禁止私自更改气动量仪的参数。
5. 禁止将气动量仪用于其他非指定用途。
五、气动量仪的管理责任1. 总经理:负责气动量仪管理工作的决策和组织实施。
2. 技术部门:负责气动量仪的选择、购买、维护和校准。
3. 使用部门:负责按照相关规定正确使用气动量仪,保证测量准确。
4. 维修部门:负责对气动量仪进行定期维护、保养和检修。
六、气动量仪的购买和验收1. 技术部门根据使用需求确定购买气动量仪的品种和型号。
2. 采购部门按照技术部门的要求选择合适的供应商进行购买。
3. 技术部门对所购买的气动量仪进行验收,确保产品符合要求。
七、气动量仪的安装和调试1. 技术部门负责对气动量仪的安装和调试工作。
2. 安装人员必须按照操作规程和安装说明书严格操作。
3. 调试后必须进行试验检验,确保气动量仪正常工作。
八、气动量仪的使用1. 使用人员必须熟悉气动量仪的操作规程,并接受培训。
2. 使用人员必须按照操作规程正确使用气动量仪,保证测量准确。
3. 使用人员必须定期对气动量仪进行清洁和维护保养。
九、气动量仪的维护和保养1. 维修部门负责对气动量仪进行定期维护和保养。
2. 维修人员必须熟练掌握气动量仪的维护技术,确保维护质量。
3. 维修部门必须建立健全气动量仪的保养记录。
十、气动量仪的检修和校准1. 气动量仪必须按照规定周期进行检修和校准。
2. 检修必须由专业技术人员进行,确保检修质量。
3. 校准必须在有权机构认证的实验室进行,确保校准结果准确。
十一、气动量仪的报废和处理1. 损坏严重或无法修复的气动量仪必须报废。

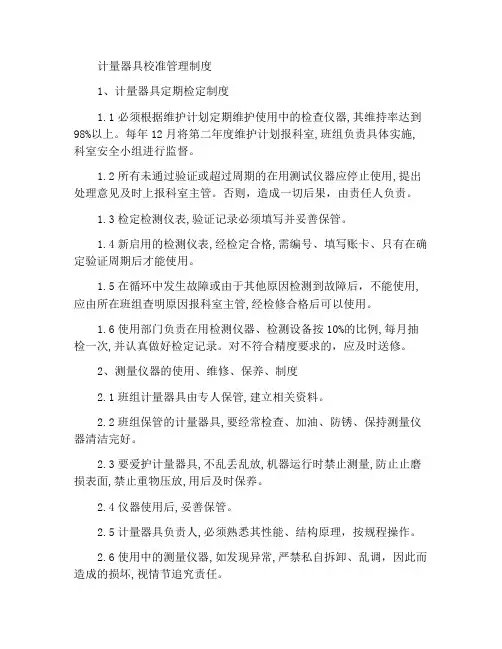

计量器具校准管理制度1、计量器具定期检定制度1.1必须根据维护计划定期维护使用中的检查仪器,其维持率达到98%以上。
每年12月将第二年度维护计划报科室,班组负责具体实施,科室安全小组进行监督。
1.2所有未通过验证或超过周期的在用测试仪器应停止使用,提出处理意见及时上报科室主管。
否则,造成一切后果,由责任人负责。
1.3检定检测仪表,验证记录必须填写并妥善保管。
1.4新启用的检测仪表,经检定合格,需编号、填写账卡、只有在确定验证周期后才能使用。
1.5在循环中发生故障或由于其他原因检测到故障后,不能使用,应由所在班组查明原因报科室主管,经检修合格后可以使用。
1.6使用部门负责在用检测仪器、检测设备按10%的比例,每月抽检一次,并认真做好检定记录。
对不符合精度要求的,应及时送修。
2、测量仪器的使用、维修、保养、制度2.1班组计量器具由专人保管,建立相关资料。
2.2班组保管的计量器具,要经常检查、加油、防锈、保持测量仪器清洁完好。
2.3要爱护计量器具,不乱丢乱放,机器运行时禁止测量,防止止磨损表面,禁止重物压放,用后及时保养。
2.4仪器使用后,妥善保管。
2.5计量器具负责人,必须熟悉其性能、结构原理,按规程操作。
2.6使用中的测量仪器,如发现异常,严禁私自拆卸、乱调,因此而造成的损坏,视情节追究责任。
2.7仪表光学镜面,严禁手指触摸,应按照规定程序进行维护。
2.8各种计量仪表必须按期送检。
各种测量和测试数据必须通过抽样检查进行认证。
对不负责或弄虚作假者,要追究责任,严肃处理。
2.9正确和使用计量仪表,周检期间使用的测量仪器,如有不合格者,应及时上报,一经查实,责任人按有关制度处理。
2.10认真做好各种仪器的原始记录,并妥善保管,不得任意涂改和遗失。
气动测量仪调试规程
一、气动量仪调试方法:
1、依据校对环规上限下限尺寸算出公差带,在测量仪上调出公差带宽度即为调出公称倍率。
2、测量仪上旋钮(短)为倍率旋钮,下旋钮(长)为零位旋钮。
3、调整方法:
1)将气内测头放入下限环规内,此时如果浮标位置低于或高于下限尺寸时,则往同一方向调整倍率旋钮(即浮标高于下限时往上调整,浮标低于下限时往下调整),调整量一般为差值的1-1.5倍,然后再用零位旋钮将浮标调整到下限位置。
2)将气内测头放入上限环规内,此时如果浮标位置高于上限尺寸,通过倍率旋钮往下调整浮标,调整量为差值的1-1.5倍,然后再用零位旋钮将浮标调整到上限位置。
如果浮标位置低于上限尺寸,通过倍率旋钮往上调整浮标,调整量为差值的1-1.5倍,然后再用零位旋钮将浮标调整到上限位置。
3)反复几次调整完毕后,检查调整是否准确,即将测头放入下限环规内,平视观看浮标位置是否在下限位置,再将测头放入上限环规,平视观看浮标位置是否在上限位置。
4.确认浮标的上下限位置调整准确后,方可进行测量。
在测量过程中要定时进行校准。
编制:审核:批准:。

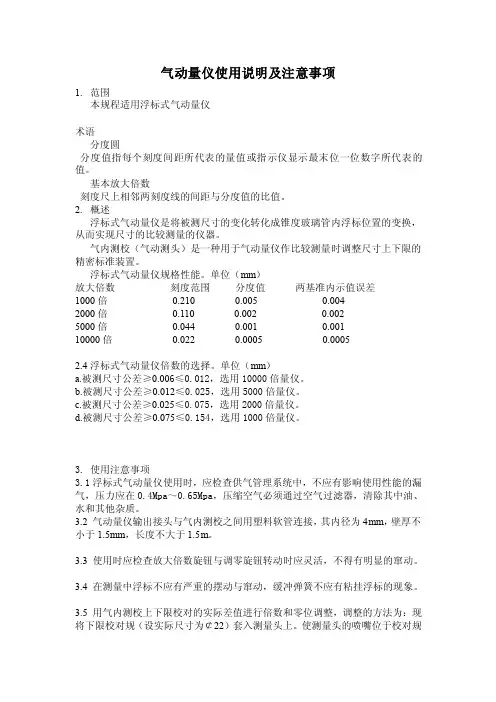

气动量仪使用说明及注意事项1.范围本规程适用浮标式气动量仪术语分度圆分度值指每个刻度间距所代表的量值或指示仪显示最末位一位数字所代表的值。
基本放大倍数刻度尺上相邻两刻度线的间距与分度值的比值。
2.概述浮标式气动量仪是将被测尺寸的变化转化成锥度玻璃管内浮标位置的变换,从而实现尺寸的比较测量的仪器。
气内测校(气动测头)是一种用于气动量仪作比较测量时调整尺寸上下限的精密标准装置。
浮标式气动量仪规格性能。
单位(mm)放大倍数刻度范围分度值两基准内示值误差1000倍0.210 0.005 0.0042000倍0.110 0.002 0.0025000倍0.044 0.001 0.00110000倍0.022 0.0005 0.00052.4浮标式气动量仪倍数的选择。
单位(mm)a.被测尺寸公差≥0.006≤0.012,选用10000倍量仪。
b.被测尺寸公差≥0.012≤0.025,选用5000倍量仪。
c.被测尺寸公差≥0.025≤0.075,选用2000倍量仪。
d.被测尺寸公差≥0.075≤0.154,选用1000倍量仪。
3.使用注意事项3.1浮标式气动量仪使用时,应检查供气管理系统中,不应有影响使用性能的漏气,压力应在0.4Mpa~0.65Mpa,压缩空气必须通过空气过滤器,清除其中油、水和其他杂质。
3.2 气动量仪输出接头与气内测校之间用塑料软管连接,其内径为4mm,壁厚不小于1.5mm,长度不大于1.5m。
3.3 使用时应检查放大倍数旋钮与调零旋钮转动时应灵活,不得有明显的窜动。
3.4 在测量中浮标不应有严重的摆动与窜动,缓冲弹簧不应有粘挂浮标的现象。
3.5 用气内测校上下限校对的实际差值进行倍数和零位调整,调整的方法为:现将下限校对规(设实际尺寸为¢22)套入测量头上。
使测量头的喷嘴位于校对规的宽度中间,打开进气阀,调节零位旋钮使浮标处于“0”位。
取下下限校对规,放上上限校对规(设实际尺寸为¢22.015),旋转放大倍数旋钮进行倍数调整,如此反复用上、下限校对规调节放大倍数旋钮和零位旋钮达到浮标分别正确位于”0“和“15”时为止。

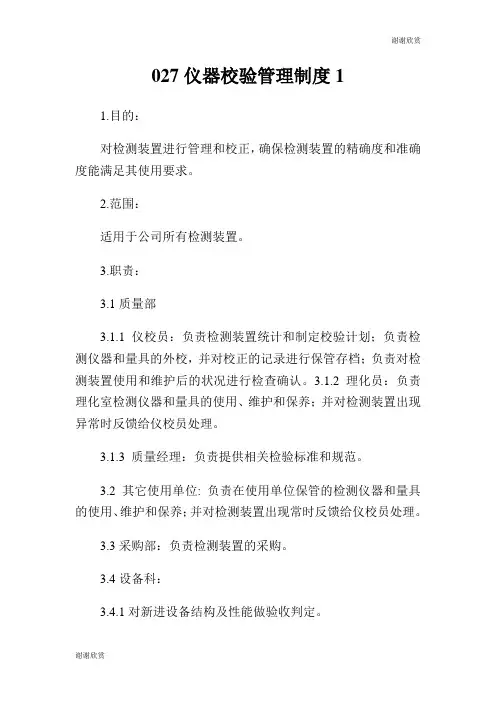

027仪器校验管理制度11.目的:对检测装置进行管理和校正,确保检测装置的精确度和准确度能满足其使用要求。
2.范围:适用于公司所有检测装置。
3.职责:3.1质量部3.1.1仪校员:负责检测装置统计和制定校验计划;负责检测仪器和量具的外校,并对校正的记录进行保管存档;负责对检测装置使用和维护后的状况进行检查确认。
3.1.2 理化员:负责理化室检测仪器和量具的使用、维护和保养;并对检测装置出现异常时反馈给仪校员处理。
3.1.3 质量经理:负责提供相关检验标准和规范。
3.2 其它使用单位: 负责在使用单位保管的检测仪器和量具的使用、维护和保养;并对检测装置出现常时反馈给仪校员处理。
3.3采购部:负责检测装置的采购。
3.4设备科:3.4.1对新进设备结构及性能做验收判定。
3.4.2对检测装置、设备仪表进行管理和校正,确保检测装置、设备仪表精确度和准确度能满足其使用要求。
4.定义:4.1外部校验:由国家认可之校验单位或仪器设备之原供应厂商执行校验,校验系统追溯国家和国际系统。
5.内容:5.2 检测装置采购:5.2.1使用单位根据实际需求提出申请,填写《采购申请单》,并交部门负责人审批后,再呈送给总经理批准。
5.2.2采购部依据核准的《采购申请单》采购其相应规格、型号、精密度的检测装置。
5.3检测装置验收:5.3.1采购部必须要求供应商提供检测装置合格证明文件及相关技术资料或校验标准,由设备科对其结构及性能验证后予以验收,若不合格,则由采购部退回供应商处理。
5.3.2 特殊之检测设备需由厂商安排人员安装、调试后,再由工厂设备管理部判定。
5.4登记管理:5.4.1经验收合格并入库的仪器和量具由品质部仪校员进行编号,编号原则如下:□□——□□□流水号(001-999)类别代号(如:部门名称:部门名称-001)并登记到《检测装置统计表》,建立《检测装置履历表》,然后经品质部仪校员内校或送外校并验收合格后,由仪校员通知需使用部门领用,同时品质部仪校员做好仪器和量具登记、列管发放记录。

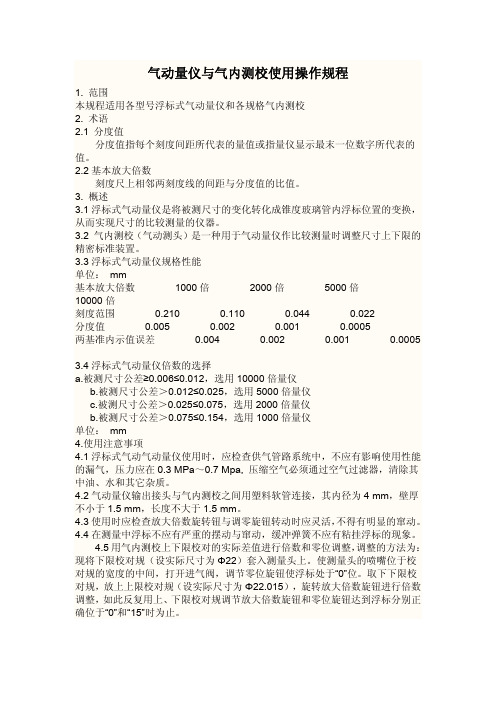

气动量仪与气内测校使用操作规程1. 范围本规程适用各型号浮标式气动量仪和各规格气内测校2. 术语2.1 分度值分度值指每个刻度间距所代表的量值或指量仪显示最末一位数字所代表的值。
2.2基本放大倍数刻度尺上相邻两刻度线的间距与分度值的比值。
3. 概述3.1浮标式气动量仪是将被测尺寸的变化转化成锥度玻璃管内浮标位置的变换,从而实现尺寸的比较测量的仪器。
3.2 气内测校(气动测头)是一种用于气动量仪作比较测量时调整尺寸上下限的精密标准装置。
3.3浮标式气动量仪规格性能单位: mm基本放大倍数 1000倍 2000倍5000倍10000倍刻度范围 0.210 0.110 0.044 0.022分度值 0.005 0.002 0.001 0.0005两基准内示值误差 0.004 0.002 0.001 0.00053.4浮标式气动量仪倍数的选择a.被测尺寸公差≥0.006≤0.012,选用10000倍量仪b.被测尺寸公差>0.012≤0.025,选用5000倍量仪c.被测尺寸公差>0.025≤0.075,选用2000倍量仪b.被测尺寸公差>0.075≤0.154,选用1000倍量仪单位: mm4.使用注意事项4.1浮标式气动气动量仪使用时,应检查供气管路系统中,不应有影响使用性能的漏气,压力应在0.3 MPa~0.7 Mpa, 压缩空气必须通过空气过滤器,清除其中油、水和其它杂质。
4.2气动量仪输出接头与气内测校之间用塑料软管连接,其内径为4 mm,壁厚不小于1.5 mm,长度不大于1.5 mm。
4.3使用时应检查放大倍数旋转钮与调零旋钮转动时应灵活,不得有明显的窜动。
4.4在测量中浮标不应有严重的摆动与窜动,缓冲弹簧不应有粘挂浮标的现象。
4.5用气内测校上下限校对的实际差值进行倍数和零位调整,调整的方法为:现将下限校对规(设实际尺寸为Φ22)套入测量头上。
使测量头的喷嘴位于校对规的宽度的中间,打开进气阀,调节零位旋钮使浮标处于“0”位。
气动量仪计量校准资料一、计量标准的工作原理及其组成工作原理:根据JJG356—2004《气动测量仪》气动测量仪是一种非接触式测量仪器,按其显示器的种类可分为浮标式气动测量仪和电子柱式气动测量仪。
浮标式气动测量仪是将被测长度尺寸的变化转换成锥度玻璃管内气体流量的变化,并由玻璃管内的浮标指示出被测尺寸;电子柱式气动测量仪是使用气动传感器将被测尺寸的变化,经气电转换器转化成电信号,由若干个发光管组成光柱显示测量结果。
气动测量仪与各种类型的气动传感器配合使用,能够进行多种测量工作,如用于检测工件的厚度、内径、外径、圆度、平行度等参数,还可用于多台拼合检测。
其组成有浮标、锥度玻璃管、刻度尺、进气阀、界限指针、放大倍数调整旋钮、零位调整旋钮、输出接头。
二、用的计量标准器及主要配套设备三、计量标准的主要技术指标气动量仪检定装置主要技术指标如下:测量范围:0~100mm测量总不确定度:U=1.3μm k=2 四、环境条件五、计量标准的量值溯源和传递框图1101012)(-∑-=i X X i 六、计量标准的测量重复性考核 标 准 偏 差 δ = =0.6 μm根据测试不确定度U=1.3μm 。
10㎜处的标准差为0.6 μm ,故此计量标准的测量重复性符合要求。
为得到本计量标准测量重复性,取标称长度为10㎜的四等量块一块,在短时间内连续测量10次,测量结果如下:X =10.006 μm七、计量标准的稳定性考核八、测量不确定度评定一、浮标式气动测量仪示值误差测量结果不确定度的数学模型:Δi= L i -L s式中:Δi ——受检点的示值误差;L i ——受检点的测量读数值; L s ——受检点的标称值。
二、输入量的标准不确定度评定1、输入量l i 的标准不确定度u (L i )评定输入量L i 的不确定度来源主要是气动量仪的测量重复性,可以通过连续测量得到测量列,采用A 类方法进行评定。
对一台单管浮标式气动量仪,测量范围80μm 选择10mm 点,得到测量列10.001,10.000,10.000,10.001,10.000,10.001,10.000,10.000,10.001,10.002mm 。
气动量仪校准方法
气动量仪校准方法一般包括以下几个步骤:
1. 准备工作:确保气动量仪的工作环境和设备处于稳定状态,包括温度、湿度、气压等参数。
2. 零点校准:将气动量仪接入标准气源,使其处于零点状态,记录下零点输出值。
3. 静态压力校准:将气动量仪接入一定静态压力范围内的标准压力源,调节压力源输出压力,记录下对应压力值和气动量仪输出值。
通常分多个点进行压力校准,以得到更精确的校准曲线。
4. 动态压力校准:将气动量仪接入动态压力源,进行动态压力校准。
这一步骤需要一定的专业设备和技术,例如压力脉动源。
5. 数据处理与校准曲线建立:根据校准数据进行数据处理和数学拟合,得到校准曲线。
常用的拟合方法有线性拟合、多项式拟合、神经网络拟合等。
6. 校准结果验证:对校准后的气动量仪进行验证,以确保校准结果的准确性。
通常使用标准气源和标准压力源进行验证。
需要注意的是,气动量仪的校准方法可能因具体类型和品牌而有所差异,建议参考仪器的使用说明书或咨询相关专业人士进行具体操作。
一、目的:建立仪器、仪表管理规程,使生产过程中的计量、化验的指标,设备对应产品的工艺控制参数符合国家计量法的要求,确保生产产品的质量在传送过程中的准确一致,并符合GMP相关规定。
二、范围:适用于公司内所有计量用仪器、仪表。
三、责任:设备管理员、QA、计量员。
四、内容:1.仪器、仪表台账的建立1.1将公司内所有用于采购、生产、质检、贸易的计量仪器、仪表做专一的台账。
1.2建立仪器、仪表台账,将仪器、仪表划分等级,将其进行分类管理。
1.3分类依据:A 类仪器、仪表是指有计量保证要求、国家列入强制检定、对产品质量有重大影响的仪器、仪表。
对A类仪器、仪表应进行周期检定计划,检定时要严格执行,校准、校验时也要明确规定。
A类仪器、仪表规定等级为Ⅰ级B 类仪器、仪表是指通用的、有准确度要求的、对产品质量有明确影响的仪器、仪表。
此类仪器、仪表的检定周期原则上不应超过检定规定的最长周期,如工作需要对其可适当减少检定项目或只作部分检定,可使用校准,经评估测试后可延长校准周期。
B类仪器、仪表规定等级为Ⅱ级C 类仪器、仪表是指国家规定进行一次性检定和国家暂无要求的仪器、仪表。
对此类仪器、仪表可在入库验收检定后投入使用,使用过程可进行功能检查。
尤其是附在设备上的仪表。
C 类仪器、仪表规定等级为Ⅲ级1.4新购入的仪器、仪表,需增加到《仪器、仪表台账》上,并建立其相关资料,如说明书、合格证、操作手则等的档案。
1.5台账的所有仪器、仪表应与生产要求相配套。
2.仪器、仪表的使用2.1经过检定或校准、校验合格后的仪器、仪表,在其规定的环境条件下方可使用。
2.2仪器、仪表的使用严格遵守其标准操作规程进行,不允许超量程,超范围使用。
2.3使用精密的仪器、仪表操作人员,需进行专业的培训,并合格后才可上岗操作。
2.4使用过程中依据等级的不同,测量精度、范围要求不同,可作降级使用,并做变更处理。
2.5仪器、仪表使用人员不得私自拆装,更换以及改变其中的电(气)路部分。
气动测量仪示值误差校准结果不确定度评定作者:王一宁段孟雨马睿杜一民来源:《品牌与标准化》2021年第04期【摘要】本文介绍了用气动量仪检定仪测量电子柱式启动测量仪的不确定度评定方法,为以后评定气动测量仪的不确定度提供参考。
【关键词】气动测量仪;气动量仪检定仪;不确定度【DOI编码】 10.3969/j.issn.1674-4977.2021.04.013Evaluation of Uncertainty in Calibration Results of Pneumatic Measuring Instrument Indication ErrorWANG Yi-ning,DUAN Meng-yu,MA Rui,DU Yi-min(Liaoning Institute of Measurement,Shenyang 110004,China)Abstract: This article introduces the method of evaluating the uncertainty of the electronic column start-up measuring instrument with the pneumatic measuring instrument verifier,which provides a reference for evaluating the uncertainty of the pneumatic measuring instrument in the future.Key words: pneumatic measuring instrument for micrometers;pneumatic measuring instrument verifier;uncertainty1 概述1)测量依据:JJG 356-2004《气动测量仪》检定规程。
2)环境条件:温度:(20±5)℃,室内温度变化不超过1 ℃/h。

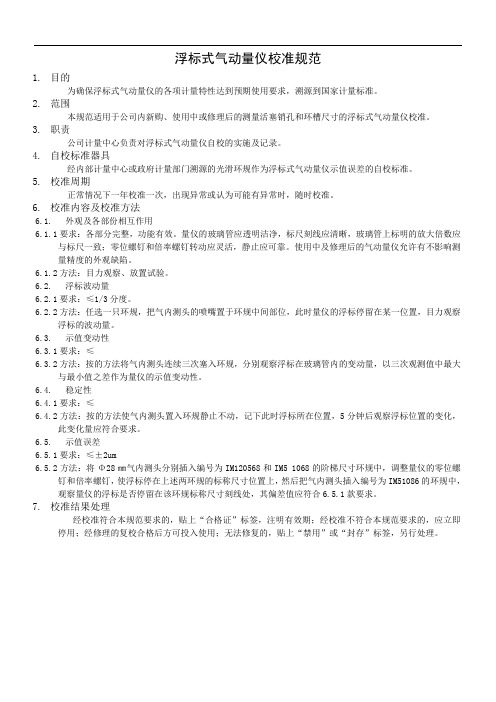

浮标式气动量仪校准规范1.目的为确保浮标式气动量仪的各项计量特性达到预期使用要求,溯源到国家计量标准。
2.范围本规范适用于公司内新购、使用中或修理后的测量活塞销孔和环槽尺寸的浮标式气动量仪校准。
3.职责公司计量中心负责对浮标式气动量仪自校的实施及记录。
4.自校标准器具经内部计量中心或政府计量部门溯源的光滑环规作为浮标式气动量仪示值误差的自校标准。
5.校准周期正常情况下一年校准一次,出现异常或认为可能有异常时,随时校准。
6.校准内容及校准方法6.1.外观及各部份相互作用6.1.1要求:各部分完整,功能有效。
量仪的玻璃管应透明洁净,标尺刻线应清晰,玻璃管上标明的放大倍数应与标尺一致;零位螺钉和倍率螺钉转动应灵活,静止应可靠。
使用中及修理后的气动量仪允许有不影响测量精度的外观缺陷。
6.1.2方法:目力观察、放置试验。
6.2.浮标波动量6.2.1要求:≤1/3分度。
6.2.2方法:任选一只环规,把气内测头的喷嘴置于环规中间部位,此时量仪的浮标停留在某一位置,目力观察浮标的波动量。
6.3.示值变动性6.3.1要求:≤6.3.2方法:按的方法将气内测头连续三次塞入环规,分别观察浮标在玻璃管内的变动量,以三次观测值中最大与最小值之差作为量仪的示值变动性。
6.4.稳定性6.4.1要求:≤6.4.2方法:按的方法使气内测头置入环规静止不动,记下此时浮标所在位置,5分钟后观察浮标位置的变化,此变化量应符合要求。
6.5.示值误差6.5.1要求:≤±2um6.5.2方法:将Φ28㎜气内测头分别插入编号为IM120568和IM5 1068的阶梯尺寸环规中,调整量仪的零位螺钉和倍率螺钉,使浮标停在上述两环规的标称尺寸位置上,然后把气内测头插入编号为IM51086的环规中,观察量仪的浮标是否停留在该环规标称尺寸刻线处,其偏差值应符合6.5.1款要求。
7.校准结果处理经校准符合本规范要求的,贴上“合格证”标签,注明有效期;经校准不符合本规范要求的,应立即停用;经修理的复校合格后方可投入使用;无法修复的,贴上“禁用”或“封存”标签,另行处理。
气动测量仪的校正方法气动测量仪是一种根据气体压力变化来测量参数的仪器,如流量、压力、温度等,广泛应用于化工、医药、生物、环保等领域。
为了保证气动测量仪的测量精度和可靠性,必须定期进行校正。
本文将介绍气动测量仪的校正方法,包括准备与环境条件、校准方法、数据记录与分析等步骤,旨在为工程师提供参考和指导。
一、准备与环境条件1. 校准前的准备工作在进行气动测量仪校正前,需要检查仪器所有部件的完好性和连接状态是否正常。
清洁和校准前放置于恒温箱内至少4小时,使其达到标准温度,避免温度对测量结果的影响。
2. 环境条件气动测量仪的校正需要在恒温、无风、无震动、无干扰等环境条件下进行。
需要将仪器放置在离开振动源和高温源的平稳台面上,并避免阳光直射和烟雾等环境干扰。
二、校准方法1. 测压头等值法这种方法适用于测量差压传感器或压力变送器的压力输出。
需要使用标准压力表或真空表进行校准。
先将标准表与待测表连接到相同的压力源上,通过调节调节螺母或校正电位器调整待测表显示的压力值等于标准表所显示的压力值,记录校准值。
2. 气动阀输出比较法这种方法适用于流量计、控制阀门或压力调节器等气动元件。
需要将标准器和待测仪器连接,并通过操作阀门让气体流过标准器和待测仪器,记录两者的输出值,并通过计算两者之间的误差得到待测仪器的校正值。
三、数据记录与分析1. 数据记录校准过程中所得的所有数据需要记录下来,包括校准时间、校准前后的温度、气压值、标准器数据、待测仪器数据以及测量误差等。
以便后续的分析和修正。
2. 数据分析根据实际情况,可能需要进行数据分析,以便更好地理解校准过程中的变化,并作出相应的调整。
可以通过计算测量误差的平均值和标准偏差来评估仪器的准确性和稳定性,然后据此对仪器进行调整和修正。
四、结论本文详细介绍了气动测量仪的校正方法,包括准备与环境条件、校准方法、数据记录和分析等内容。
仪器校准是气动控制技术中一个非常重要的部分,只有校准过程规范、准确并且及时,才能保证仪器的精度和稳定性。
精密仪器校准管理制度一、引言随着科学技术的不断发展,精密仪器在各个领域的应用越来越广泛,其测量结果的准确性和可靠性对于科研、生产、质量控制等方面都具有至关重要的意义。
为了确保精密仪器的性能稳定、测量准确,建立一套科学、规范、有效的校准管理制度是必不可少的。
二、适用范围本制度适用于公司内所有用于研发、生产、检验、测试等工作的精密仪器设备,包括但不限于电子测量仪器、光学测量仪器、力学测量仪器、热学测量仪器、化学分析仪器等。
三、职责分工1、质量管理部门负责制定和修订精密仪器校准管理制度,并监督其执行情况。
建立公司精密仪器的总台账,对仪器的校准情况进行统一管理。
组织对校准服务供应商的资质审核和评价。
2、仪器使用部门负责本部门精密仪器的日常使用、维护和保养。
按照规定的时间间隔提出校准申请,并配合校准工作的实施。
对校准结果进行确认,如发现校准结果不符合要求,及时采取措施进行处理。
3、校准实验室(如有)负责公司内部能够自行校准的精密仪器的校准工作,按照相关校准规范和标准进行操作。
保证校准所用的标准器具和设备经过计量检定或校准,并在有效期内。
出具校准证书或报告,并对其准确性和可靠性负责。
4、采购部门负责校准服务供应商的采购工作,确保供应商具有合法的资质和良好的信誉。
四、校准计划1、质量管理部门应根据精密仪器的使用频率、重要性、稳定性等因素,制定年度校准计划。
校准计划应包括仪器名称、型号、编号、校准周期、校准日期、校准机构等内容。
2、仪器使用部门应根据年度校准计划,提前一个月向质量管理部门提出校准申请,并填写《精密仪器校准申请表》。
申请表应注明仪器的使用情况、故障情况等信息。
3、质量管理部门根据校准申请,安排校准工作。
对于内部能够自行校准的仪器,由校准实验室负责校准;对于需要外部校准的仪器,选择具有资质的校准服务供应商进行校准。
五、校准实施1、校准前准备仪器使用部门应在校准前对仪器进行清洁、检查,确保仪器处于正常工作状态。
我们在保养气动量仪测头系统时,一定要注意以下6点:1.不准用手触摸测头和校正规的工作表面,以免引起生锈。
2.使用期间,要把测头放在适当的地方,如工具柜的台面上或机床不动部分的木垫板上,不要放在机床刀架上或机床导轨上,以免造成损坏。
3.要定期进行外部检查,看有没有损伤、锈蚀或变形。
一旦发现测头和校正规开始生锈,应及时放进汽油内浸泡一段时间,再取出仔细擦干净,并涂上防锈油。
4.不要把两个校正规的工作表面配合在一起保存,更不得把测头放在校正规里面,否则两个工作表面会相互胶合,加外力分开时会受到不必要的损伤。
5.测头和校正规使用完毕,要用清洁的棉纱或软布擦干净,放在专用的盒子里面,然后收存到工具柜里;如果天气潮湿或隔段时间才能使用时,擦干净后在涂上一层无酸凡士林或防锈油。
6.保管测头和校正规的地方必须干燥。
1、气动测头和气动量仪是分开的,因而适当加长连接管的长度,可以利便地丈量大型、重型工件上的某个部位的尺寸,还能合用于如高温、放射性等苛刻前提下的丈量。
2、操纵简朴,不乱性好,倍率和位移的漂移甚小,使用寿命较长。
3、倍率高,一般可以达到几千倍至几万倍。
刻度距离大,指示清楚,读数利便,合用于精密丈量。
4、可以实现非接触丈量,不会划伤工件表面,丈量力很小,仅为〜1N。
5、气动丈量属于相对丈量,只要相应地进步尺度件的精度,气动量仪就可以获得很高的丈量精度。
气动量仪使用注意事项净化气源是确保气动量仪正常使用的最重要条件,所以应该在量仪所带过滤器之前再加上容量更大些的过滤装置,并经常放水和更换、清洗过滤元件;另外,还应注意气源压力不要低于;避免将量仪放在太阳直射的地方和温度变化很大的地方;注意及时更换塑料管;在关闭进气阀后又重新打开时,应用标准件重新校对一次零位和倍率;在量仪的有效示值范围选择量仪;测头的测量间隙不得大于最大测量间隙气动量仪测头系统的保养我们在保养气动量仪测头系统时,一定要注意以下6点:1.保管测头和校正规的地方必需干燥。
仪器校验管理办法1.目的确保本公司量测仪器之精准度与稳定性,进而确保产品质量。
2.范围凡本公司内所有用于量测之设备皆属之。
3.职责3.1品管/采购3.1.1 负责全公司量测仪器校验管理及购置。
3.1.2 负责校验标准件保管及文件保存。
3.1.3 异常量测仪器的送修,调整及报废鉴定。
3.1.4 负责外校机构选择及联络。
3.2使用单位:对量测仪器作清洁擦拭保养。
4.内容4.1校验管理4.1.1品管部依各检测仪器使用性能实际状况及生产实际之需求,制定的《校验周期及标准一览表》(见附件一)进行校验作业。
4.1.2对于未能按时送校之仪器,须撕下校验合格标签,并贴上禁止使用标签(见附件二)。
4.1.3内部仪校人员资格条件:须受过外训仪器校验训练,课程6小时以上,有相关仪校工作经验(一年以上)者。
4.1.4所有仪器手册原稿保存仪校单位,使用单位若有需要可保存备份。
4.1.5为了对仪器的保护及检测工作易于确认和追踪,给每一仪器均予唯—编号,编号原则:4.1.5.1针对外校部分的校正检测仪器,编号依仪器内机身编号为准。
4.1.5.2针对公司内校的检测仪器,若仪器内机身带有编号的,其编号方式为□□-机身编号。
若仪器内机身不带编号的,其编号方式为□□-◎◎◎。
4.1.5.3□□4.1.6校验要求:4.1.6.1由品管根据仪器使用状况,把校验用的标准件及厂内无法校验之量测仪器设备列为外校,可用标准件进行校验或比对校验的列为内校,少部分仪器对产品本身特性无影响和辅助性检测设备定义为免校,经品管经理审核同意后进行校验管理。
4.1.6.2考虑本身校验能力及追溯国家标准要求将仪器校正分为三类:4.1.6.2.1内校:依据各该仪器之校验规范进行校验,并填写<<内校报告>>及贴上合格校验标签,并登录于<<仪器履历表>>内。
4.1.6.2.2外校:由品管安排合格外校机构且符合国家级认可单位并具证明者进行校验,并取得校验报告,由品管人员确认后贴上校验合格标签,转登录至<<仪器履历表>>内。
仪器仪表校验管理制度.doc
33-仪器、仪表校验管理制度1
仪器、仪表校验管理制度
第1页共1页
目的:明确仪器、仪表校验管理制度。
范围:所有仪器、仪表。
责任人:设备部、生产部、仓库。
内容:
1.用于生产和质量控制的仪器、仪表、量具、衡器等,应根据工艺要求,选用符合生产和质量控制的仪器、仪表。
2.仪器、仪表一律由市、县技术监督部门负责修理和定期校验,并进行铝封,贴有合格证,注明有效期,方能使用,其它人员不准检定。
3.仪器、仪表在合格有效期到期时和使用不准确或损坏拆下后,由计量器具使用单位直接送法定检定部门进行校验,及时作好受检记录。
4.主要设备中的压力表等仪表要随机大修时,进行校验。
5.新购入库的仪器、仪表、衡器等由仓库送交设备部门移送计量部门进行校验,不合格及时退货,校验后合格计量器具交仓库建帐登记。
6.使用部门(车间)送交的仪器、仪表衡器等需进行修理或校验,一般一周内应校验完毕,并将合格品交回车间使用。
7.对无法修理的仪器、仪表、衡器等执行报废处理,不得继续使用。
集装箱汽车运输规则(一九九六年二月一日由交通部发布)第一章总则第一条为加强集装箱汽车运输的规范管理,明确承运人与托运人及其他有关方的权利、义务和责任界限,维护正常的运输秩序和运输合同当事人的合法权益,依据国家有关法律、法规和《汽车货物运输规则》,制定本规则。
第二条本规则适用于中华人民共和国境内从事营业性集装箱汽车运输及与其相关的场站装卸、储存等业务。
集装箱联运、国际集装箱多式联运中的汽车运输,除另有规定者外,均适用本规则。
第三条集装箱汽车运输合同、集装箱汽车运单,应由承运人与托运人本着平等互利、协商一致的原则签订。
第四条本规则下列用语的含义:(一)集装箱汽车运输,是指采用汽车承运装货集装箱或空箱的过程。
主要运输形式有:港口码头、铁路车站集装箱的集疏运输或门到门运输和公路直达集装箱运输。
(二)承运人,是指从事营业性集装箱汽车运输、装卸及代办相关业务并与托运人订立运输合同的人。
(三)托运人,是指委托承运人运输集装箱货物或集装箱并与承运人订立运输合同的人。
(四)收货人,是指集装箱运输合同中指定提取货物的人。
(五)场站作业人,是指集装箱中转站、货运站从事集装箱、集装箱货物装卸、堆存、仓储业务的人。
场站作业人可以是承运人。
(六)装拆箱作业人,是指受托运人、收货人或承运人、场站作业人委托进行集装箱货物装箱、拆箱业务的人。
装拆箱作业人可以是承运人、托运人或场站作业人。
第二章运输基本条件第一节集装箱与集装箱货物第五条集装箱是有一定技术标准要求的运输设备,应符合集装箱定义。
集装箱分为国际标准、国内标准和非标准集装箱。
第六条承运的集装箱可以是托运人托运的集装箱,也可以是承运人的自备集装箱。
第七条集装箱货物是指能装入集装箱内而进行汽车运输的货物。
集装箱货物分为整箱货物和拼箱货物。
第二节运输类别第八条按照集装箱所装载货物的性质,集装箱汽车运输分为普通箱、特种箱汽车运输;特种箱包括危险货物箱、冷藏保温箱、罐式箱等。
第九条根据集装箱箱型情况和贸易运输合同,集装箱汽车运输分为国际箱、国内箱汽车运输。
第三节运输车辆第十条承运人提供的集装箱运输车辆,应是技术状况良好,带有转锁装置,与所载集装箱要求相适应,能满足所运载集装箱总质量的要求。
第十一条集装箱运输车辆通常采用单车型式或牵引车加半挂车的列车组合型式,半挂车分为框架式、平板式和自装自卸式等。
第四节集装箱公路中转站、货运站第十二条集装箱公路中转站、货运站的设置和配备,应符合GB/T枣12419《集装箱公路中转站站级划分和设备配备》的要求。
第十三条场站作业人应配备集装箱专用装卸机械和装拆箱作业机械,装卸机械应有集装箱专用吊具,装卸机械的额定起重量要满足集装箱总质量的要求。
装拆箱作业机械要能适应进箱作业。
第三章运输合同的订立、履行、变更和解除第一节合同的订立第十四条集装箱汽车运输合同应采用书面形式,其种类为月度(月度以上)或批量集装箱汽车运输合同,亦可以是集装箱汽车运单(以下简称运单,见表一)。
第十五条月度或批量集装箱汽车运输合同应包含下列基本内容:(一)集装箱货物名称、数量、性质;(二)集装箱数量、箱型、规格;(三)托运人、收货人、承运人名称、地址、电话、邮编;(四)起运地、到达地;(五)运输时间、交接方式;(六)运费和费用结算方式;(七)特约事项和违约责任。
第十六条运单应包含以下基本内容:(一)集装箱货物名称、数量、重量或体积;(二)集装箱数量、箱型、规格及箱号;(三)装运集装箱船名、航次,场站货位,进港、站日期或卸船、车日期;(四)托运人、收货人、承运人名称、地址、电话、邮编;(五)接箱、货地点(起运地)、卸箱、货地点(到达地);(六)运输日期;(七)箱、货交接方式及提、还空箱地点;(八)运费和费用结算方式;(九)货物价值,是否保价、保险;(十)运输要求和特约事项。
第十七条合同当事人双方就集装箱汽车运输合同的基本内容协商一致并签章后,合同成立。
第二节集装箱货物和集装箱的托运第十八条托运人托运集装箱货物或集装箱,应按以下要求填写运单。
(一)一张运单托运的集装箱货物或集装箱,必须是同一托运人、收货人、起运地;(二)托运拼箱货物要写明具体品名、件数、重量;托运整箱货物除要写具体品名、件数、重量外,还要写集装箱箱型、箱号和封志号,并注明空箱提取和交还地点;(三)易腐、易碎、易溢漏的货物、危险货物不能与普通货物以及性质相互抵触的货物用一张运单托运;(四)托运的整箱货物,应注明船名、航次、场站货位、箱位,并提交货物装箱单(见表二);(五)托运人要求自理装拆集装箱或自理装卸集装箱时,经承运人确认后,在运单内注明;(六)托运需经海关查验或商品检验、卫生防疫、动植物检验的集装箱时,应连同检验地点在运单中注明;(七)应使用钢笔或元珠笔填写,字迹清楚,内容准确;(八)已填妥的运单,如有更改,必须在更改处签字盖章。
第十九条托运集装箱货物的品名、件数、重量、集装箱箱型、箱号、封志号等,应与运单记载的内容相符。
第二十条托运的普通集装箱货物中,不得夹带危险货物、易腐货物、流质货物、贵重物品、货币、有价证券等物品。
第二十一条按照国家有关部门规定需办理准运证明文件和检验证明文件的货物,托运人托运时应将有关文件提交承运人检查核对,如需随货同行或委托承运人向收货人代递时,应在运单中注明文件名称及份数。
第二十二条托运需要具备运输包装的货物,应按照国家规定的标准进行包装,对没有统一标准和要求的,应在保证运输、装卸作业安全和货物质量的原则下进行包装。
第二十三条托运人不自理集装箱装卸作业,要办理在港站或其他场所的集装箱装卸作业申请,并在运单中注明。
第二十四条托运特种集装箱货物,托运人应按以下要求,在运单中注明运输条件和特约事项:(一)托运冷藏保温集装箱,托运人应提供冷藏保温集装箱货物的装箱温度和在一定时间内的保持温度;(二)托运鲜活货物集装箱,应提供最长运输期限及途中管理、照料事宜的说明书,货物允许的最长运输期限应大于汽车运输能够达到的期限;(三)托运危险货物集装箱,应按部颁标准《汽车危险货物运输规则》办理。
第三节集装箱货物和集装箱的受理第二十五条承运人对托运人提交的运单应逐项审核,需要安排特殊运输的,应征得托运人同意,并在运单上记载。
第二十六条承运人受理凭证运输或需有关检验证明文件的货物后,要在证明文件的背面注明已托运货物的数量、运输日期,并加盖承运章。
准运证明和检验证明要随货同行,以备查验。
货物到达后,一并交收货人或退还托运人。
第二十七条承运人受理运输业务时,对托运人不自理集装箱装卸作业的,须要求托运人提交装卸机械作业申请书或受托运人委托代办理集装箱装卸机械的作业申请。
第二十八条集装箱运输中,在与承运人非隶属关系的集装箱中转站进行装卸作业,承运人应与场站作业人签订作业合同。
第二十九条承运人运输整箱货物前,应核对箱号,检查箱体和封志,发现箱体损坏或铅封脱落,需经交接人及封志监管单位签认或重新施封后,方可起运。
第三十条承运人运输拼箱货物前,应核对货物名称、数量、重量、体积是否与运单填写内容相符;检查货物包装是否良好,发现不符合规定或可能危及安全运输的,不得承运;包装轻度破损,托运人坚持装箱起运的,需经承运人同意,做好记录,签字盖章后,方可承运,其后果由托运人负责。
第三十一条承运人要根据受理的集装箱货物、集装箱箱型和集装箱总质量的情况,合理安排运输车辆,车辆装载不得超过有关限定载质量的规定。
第三十二条集装箱拼箱货物运抵目的地后,承运人应在24小时内向收货人发出到货通知。
整箱货物起运前承运人要通知收货人做好接货准备。
第四节合同的变更和解除第三十三条月度和批量集装箱汽车运输合同,凡发生下列情况之一者,允许变更和解除:(一)由于不可抗力使运输合同无法履行;(二)由于合同当事人一方的原因,在合同约定的期限内确实无法履行运输合同;(三)合同当事人一方违约,使运输合同的履行成为不可能或不必要;(四)经合同当事人双方协商同意。
变更或解除运输合同,应在集装箱货物起运前,由要求变更或解除合同的一方向对方提出运输合同变更书(见表三)或采用书面形式(信函、电报、传真等)。
运输合同只能变更一次。
第三十四条变更或解除运输合同所发生的费用,由要求变更或解除运输合同方负担,或由承运人与托运人按规定或商定的方式结算,多退少补。
第三十五条运单允许按下列规定变更或解除:(一)集装箱货物起运前,承运人或托运人征得对方同意,可以变更或解除运输合同。
承运人提出变更或解除运输合同的,应退还已收的运费;托运人提出变更或解除运输合同的,应负担因变更或解除运输合同所发生的费用。
(二)集装箱货物起运后,不能解除运输合同;但经托运人征得承运人同意,可以变更货物到达地和收货人,变更运输合同所发生的费用,由要求变更运输合同方负担。
(三)变更或解除运输合同,由要求变更或解除运输合同的一方向对方提出运输合同变更书或采用书面形式。
第四章运输责任的划分第三十六条承运人的集装箱整箱货物运输责任期,从收到整箱货物起,到运达目的地,整箱货物交付收货人止;集装箱拼箱货物运输责任期,从收到拼箱货物起,至运达目的地,拼箱货物交付收货人止。
第三十七条整箱货物在承运责任期内,保持箱体完好,封志完整,箱内货物发生灭失、短少、变质、污染、损坏,承运人不负赔偿责任。
但承运人负责装、拆箱的除外。
第三十八条拼箱货物在承运责任期内,发生灭失、短少、变质、污染、损坏,承运人应负赔偿责任。
但有下列情况之一者,不负赔偿责任。
(一)不可抗力;(二)货物包装完整无损而内装货物短损、变质;(三)货物的自然损耗和性质变化;(四)托运人违反国家有关法令,货物被有关部门查扣、弃置或作其它处理;(五)其他非承运人的责任所造成的损失。
第三十九条用承运人的自备集装箱装运货物,由于集装箱隐性破损,造成货物损坏,承运人应负赔偿责任。
第四十条由于承运人的责任,造成集装箱或集装箱货物未按约定时间运达,承运人应负违约责任;错运到达地或错交收货人,承运人应将集装箱或货物无偿运到规定的地点,交给指定收货人。
第四十一条承运人未遵守承托双方商定的运输条件或特约事项,由此造成托运人的经济损失,承运人应负赔偿责任。
第四十二条托运人未按合同或运单规定的时间和要求,备好货物和提供装卸条件,以及集装箱或集装箱货物运达后无人收货或拒绝收货,而造成车辆延滞及其他损失,托运人应负违约或延滞赔偿责任。
第四十三条托运人发生下列过错造成车辆、机具、设备的损坏、污染或人身伤亡,由托运人负责赔偿:(一)在整箱、拼箱托运的普通货物中夹带危险货物或其他违反危险货物运输规定的行为;(二)错报、匿报货物的重量、规格、性质;(三)货物包装质量不符合标准,而从外部无法发现;(四)错制包装、储运图示标志。
第四十四条托运人错报、误填货物名称或装卸地点造成承运人错运误送,装货落空以及由此引起的其他损失托运人负责赔偿。
