⼗五种常⽤阀门结构⼯作原理（带⽰意图）

阀门有哪些种类？其结构及⼯作原理在这⾥给⼤家分类总结：1.截断阀类主要⽤于截断或接通介质流。包括闸阀、截⽌阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。

2.调节阀类主要⽤于调节介质的流量、压⼒等。包括调节阀、节流阀、减压阀等。

3.⽌回阀类⽤于阻⽌介质倒流。包括各种结构的⽌回阀。

4.分流阀类⽤于分离、分配或混合介质。包括各种结构的分配阀和疏⽔阀等。

5.安全阀类⽤于介质超压时的安全保护。包括各种类型的安全阀。

⼀、闸阀

靠阀板的上下移动，控制阀门开度。阀板象是⼀道闸门。闸阀关闭时，密封⾯可以只依靠介质压⼒来密封，即只依靠介质压⼒将闸板的密封⾯压向另⼀侧的阀座来保证密封⾯的密封，这就是⾃密封。⼤部分闸阀是采⽤强制密封的，即阀门关闭时，要依靠外⼒强⾏将闸板压向阀座，以保证密封⾯的密封性。闸阀的种类,按密封⾯配置可分为楔式闸板式闸阀和平⾏闸板式闸阀, 楔式闸板式闸阀⼜可分为: 单闸板式、双闸板式和弹性闸板式；平⾏闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。国内⽣产闸阀的⼚家⽐较多，连接尺⼨也⼤多不统⼀。

性能特点：

优点：1、流动阻⼒⼩。阀体内部介质通道是直通的，介质成直线流动，流动阻⼒⼩。

2、启闭时较省⼒。是与截⽌阀相⽐⽽⾔，因为⽆论是开或闭，闸板运动⽅向均与介质流动⽅向相垂直。

3、⾼度⼤，启闭时间长。闸板的启闭⾏程较⼤，降是通过螺杆进⾏的。

4、⽔锤现象不易产⽣。原因是关闭时间长。

5、介质可向两侧任意⽅向流动，易于安装。闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端⾯之间的距离)较⼩。

7、形体简单, 结构长度短，制造⼯艺性好，适⽤范围⼴。

8、结构紧凑，阀门刚性好，通道流畅，流阻数⼩，密封⾯采⽤不锈钢和硬质合⾦，使⽤寿命长，采⽤PTFE填料．密封可靠．操作轻便灵活．

缺点：

密封⾯之间易引起冲蚀和擦伤，维修⽐较困难。外形尺⼨较⼤，开启需要⼀定的空间，开闭时间长。结构较复杂。

第一章 自动控制系统基本概念

1．什么是化工自动化？它有什么重要意义？

答：在化工等连续性生产设备上，配备一些自动化装置，代替操作人员的部分直接劳动，使

生产在不同程度上自动地进行，称为化工自动化。

化工自动化的重要意义是：加快生产速度，降低生产成本，提高产品数量和质量；降低

劳动强度，改善劳动成本，改变劳动方式；确保生产安全。

6．图 1-16 为某列管式蒸汽加热器控制流程图。试分别说

明图中 PI-307、TRC-303、FRC-305所代表的意义。

答：PI-307：表示测量点在蒸汽加热器的一台压力指示仪

表，工段号为 3，仪表序号为 07。仪表安装在现场。

TRC-303：表示测量点在蒸汽加热器出料管线上的一

台温度记录控制仪表，工段号为 3，仪表序号为 03。仪表安装在集中仪表盘面上。

FRC-305： 表示测量点在蒸汽加热器进料管线上的一台流量记录控制仪表， 工段号为 3，

仪表序号为 05。仪表安装在集中仪表盘面上。

8．自动控制系统中，测量变送装置、控制器、执行器各起什么作用?

答：在自动控制系统中，测量变送装置用来感受被控变量的变化并将它转换成一种特定的信

号（如气压信号或电压、电流信号等） ；控制器将测量变送装置送来的测量信号与工艺上需

要保持的设定值信号进行比较得出偏差，根据偏差的大小及变化趋势，按预先设计好的控制

规律进行运算后，将运算结果用特定的信号（如气压信号或电流信号）发送给执行器；执行

器能自动地根据控制器送来的信号值相应地改变流入（或流出）被控变量的物料量或能量，

克服扰动的影响，最终实现控制要求。

9．试分别说明什么是被控对象、被控变量、给定值、操纵变量?

答：被控对象——自动控制系统中，需要实现控制的设备、机械或生产过程等。

被控变量——被控对象内要求保持一定数值 （或按某一规律变化） 的工艺参数 （物理量） 。

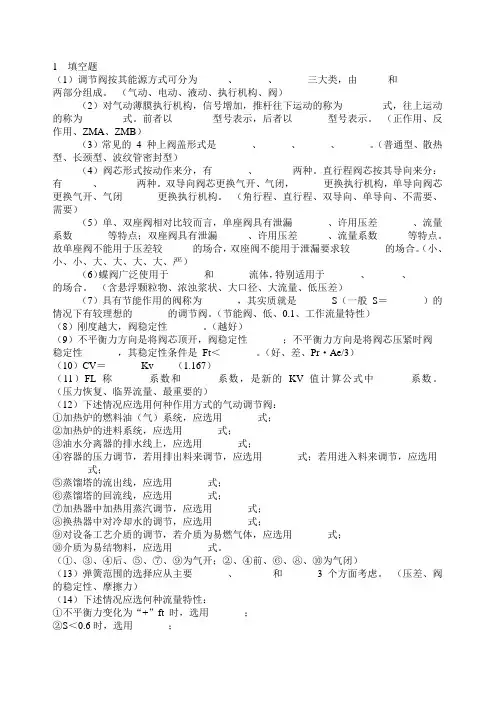

1 填空题

（1）调节阀按其能源方式可分为______、______、______三大类，由______和______

两部分组成。 （气动、电动、液动、执行机构、阀）

（2）对气动薄膜执行机构，信号增加，推杆往下运动的称为________式，往上运动的称为________式。前者以________型号表示，后者以_______型号表示。 （正作用、反作用、ZMA、ZMB）

（3）常见的 4 种上阀盖形式是_______、______、______、______。（普通型、散热型、长颈型、波纹管密封型）

（4）阀芯形式按动作来分，有_______、_______两种。直行程阀芯按其导向来分：有______、_______两种。双导向阀芯更换气开、气闭，______更换执行机构，单导向阀芯

更换气开、气闭_______更换执行机构。 （角行程、直行程、双导向、单导向、不需要、需要）

（5）单、双座阀相对比较而言，单座阀具有泄漏_______、许用压差_______、流量系数_______等特点；双座阀具有泄漏______、许用压差______、流量系数______等特点。故单座阀不能用于压差较______的场合，双座阀不能用于泄漏要求较_______的场合。（小、小、小、大、大、大、大、严）

（6）蝶阀广泛使用于_______和_______流体，特别适用于_______、_______、_______

的场合。 （含悬浮颗粒物、浓浊浆状、大口径、大流量、低压差）

（7）具有节能作用的阀称为_______，其实质就是_______S（一般 S＝_______）的情况下有较理想的_______的调节阀。（节能阀、低、0.1、工作流量特性）

（8）刚度越大，阀稳定性_______。（越好）

（9）不平衡力方向是将阀芯顶开，阀稳定性_______；不平衡力方向是将阀芯压紧时阀

柱塞阀型号表示方法

1. 柱塞阀的基本概念

柱塞阀是一种常用的流体控制阀门，其结构简单、开闭灵活可靠。柱塞阀常用于液压系统中，用于控制流体的流量和压力。在柱塞阀的型号中，包含了一些重要的参数和表示方法，本文将对这些内容进行详细介绍。

2. 柱塞阀型号表示方法的目的和意义

柱塞阀的型号表示方法是为了方便用户选择和购买适合自己需求的阀门，同时也可以准确的进行产品管理和追溯。通过柱塞阀型号表示方法，用户可以了解到阀门的基本参数、工作条件和特性等信息，从而更好地应用和维护柱塞阀。

3. 型号表示方法的常见要素

柱塞阀的型号表示方法通常包括以下几个要素：

3.1 基本构造

基本构造包括柱塞阀的结构形式和工作原理。常见的柱塞阀结构有单作用柱塞阀、双作用柱塞阀和三通柱塞阀等。用户可以根据具体的工况和流体要求选择适合的基本构造形式。

3.2 规格参数

规格参数包括柱塞阀的口径、额定压力、额定流量等。口径是指柱塞阀的阀体内径，通常以英寸或毫米为单位。额定压力是指柱塞阀能够承受的最大工作压力，单位通常为兆帕（MPa）。额定流量是指柱塞阀的最大允许流量，单位通常为立方米/小时。

3.3 控制方式

控制方式是指柱塞阀的控制手段，常见的控制方式有手动、电动、气动和液动等。不同的控制方式适用于不同的应用场景，用户可以根据自己的需求选择合适的控制方式。 3.4 材料选择

柱塞阀的材料选择直接关系到其耐腐蚀性和耐磨性，常见的材料有铸铁、不锈钢、铜合金等。用户应根据介质的性质和工作环境的要求选择合适的材料。

4. 柱塞阀型号表示方法的示例

下面以一个示例来说明柱塞阀型号表示方法：

4.1 柱塞阀型号：PLF-25

该柱塞阀的型号为PLF-25，具体含义如下：

• P：表示柱塞阀（Plunger Valve）；

• L：表示单作用（单向控制）；

• F：表示手动控制；

• 25：表示阀体内径为25mm。

4.2 柱塞阀型号：DAF-50-10MPa
