调节阀由哪几部分组成

气动调节阀的结构和工作原理一、阀体结构：阀体是气动调节阀的主要部分，常见的结构有直通型、角型和三通型等。

直通型阀体具有流体通道直接通畅、流体阻力小的特点，适用于流量调节；角型阀体具有结构紧凑、占用空间小的特点，适用于压力和温度的调节；三通型阀体具有两个入口和一个出口的特点，适用于流量的分散或合并。

二、阀芯结构：阀芯是气动调节阀的主要控制部分，常见的结构有直行式、角行式、微调式和滚筒式等。

直行式阀芯沿阀体轴线方向移动，一般用于流量和温度的调节；角行式阀芯可通过旋转来调节流量和温度；微调式阀芯是一种特殊的阀芯，其调节范围较小，适用于对流量或温度进行微小调节。

三、作用器：作用器是气动调节阀的执行部分，其主要作用是将输入的信号转化为阀芯的运动，从而实现流量、压力、温度等参数的调节。

常见的作用器有气动活塞式和气动膜片式两种。

气动活塞式作用器由气缸和活塞两部分组成，通过气源的输入和输出来控制活塞的移动，进而控制阀芯的位置。

气动膜片式作用器由膜片和导向件组成，当输入的气源压力改变时，膜片的形变引起阀芯的运动。

四、附件：附件是气动调节阀的辅助部分，用于增强阀芯的动力和稳定性。

常见的附件有位置器、阻尼器、限位器和手动装置等。

位置器通过检测阀芯位置，将信号转化为阀芯的运动，以实现准确的调节。

阻尼器用于减小阀芯的运动速度，防止因过快的动作造成流量冲击和液压冲击。

限位器用于限制阀芯的运动范围，保护阀芯和阀座不受过大的压力和扭矩。

手动装置用于在自动控制失效或维护时，通过手动操作来控制阀芯的位置。

气动调节阀的工作原理是通过控制输入的气源压力来控制阀芯的位置，从而改变介质的流量、压力、温度等参数。

当输入气源压力改变时，作用器会对阀芯施加力，使阀芯产生运动。

阀芯的位置决定了流通通道的开启程度，从而控制介质的流量或压力。

当输入气源压力恢复到初始状态时，作用器上部的弹簧会将阀芯恢复到初始位置，介质的流量或压力也随之恢复到初始状态。

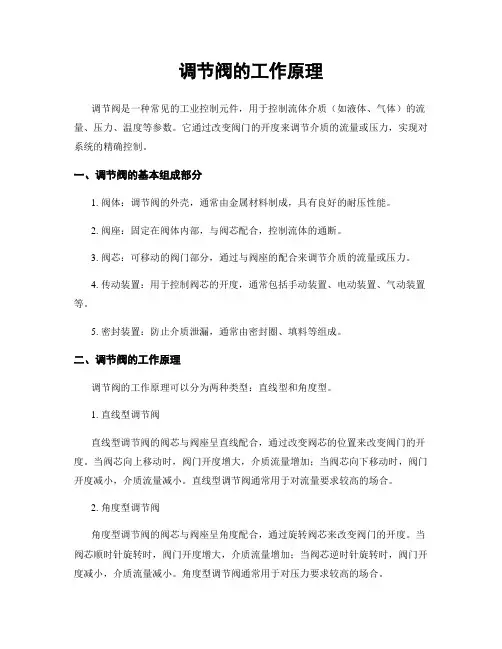

调节阀的工作原理调节阀是一种常见的工业控制元件，用于控制流体介质（如液体、气体）的流量、压力、温度等参数。

它通过改变阀门的开度来调节介质的流量或压力，实现对系统的精确控制。

一、调节阀的基本组成部分1. 阀体：调节阀的外壳，通常由金属材料制成，具有良好的耐压性能。

2. 阀座：固定在阀体内部，与阀芯配合，控制流体的通断。

3. 阀芯：可移动的阀门部分，通过与阀座的配合来调节介质的流量或压力。

4. 传动装置：用于控制阀芯的开度，通常包括手动装置、电动装置、气动装置等。

5. 密封装置：防止介质泄漏，通常由密封圈、填料等组成。

二、调节阀的工作原理调节阀的工作原理可以分为两种类型：直线型和角度型。

1. 直线型调节阀直线型调节阀的阀芯与阀座呈直线配合，通过改变阀芯的位置来改变阀门的开度。

当阀芯向上移动时，阀门开度增大，介质流量增加；当阀芯向下移动时，阀门开度减小，介质流量减小。

直线型调节阀通常用于对流量要求较高的场合。

2. 角度型调节阀角度型调节阀的阀芯与阀座呈角度配合，通过旋转阀芯来改变阀门的开度。

当阀芯顺时针旋转时，阀门开度增大，介质流量增加；当阀芯逆时针旋转时，阀门开度减小，介质流量减小。

角度型调节阀通常用于对压力要求较高的场合。

三、调节阀的工作原理示意图在一个简单的调节阀系统中，通常包括以下组成部分：阀门、传动装置、控制器和执行器。

其工作原理如下：1. 控制器接收信号：控制器根据系统的要求，接收输入信号，如温度、压力等参数。

2. 控制器发出信号：控制器根据输入信号的要求，通过输出信号控制传动装置的动作。

3. 传动装置执行动作：传动装置接收控制器的输出信号，通过电动机、气动装置等方式，改变阀门的开度。

4. 阀门调节介质流量：阀门的开度改变后，阀芯与阀座的配合关系发生变化，从而改变介质的流量或压力。

5. 反馈信号：传感器检测阀门的开度或介质的流量或压力，并将反馈信号发送给控制器。

6. 控制器调整输出信号：根据反馈信号，控制器对输出信号进行调整，使阀门达到预定的开度，实现对介质流量或压力的精确控制。

自力式压力调节阀工作原理自力式压力调节阀是一种常用的自动调节阀，其主要工作原理是通过介质流过阀门的开度调节，控制介质的压力在规定范围内稳定。

自力式压力调节阀的主要组成部分包括阀体、阀门、弹簧、调节螺母、调节弹簧、调节弹簧螺栓等。

工作原理如下：1.弹簧调节：调节弹簧的张力，可以控制阀门的开度。

当系统压力过高时，介质压力从压力分配室进入调节弹簧上方，使得阀门受到上升力作用；当系统压力过低时，介质压力从压力分配室进入调节弹簧下方，使得阀门受到下降力作用。

调节弹簧的张力会调整阀门的开度，从而使得系统的压力保持在预定范围内。

2.阀门调节：介质进入阀体后，通过阀门的开度来调节介质流量和系统的压力。

当调节弹簧的力作用于阀门上时，阀门会受到压力的作用，从而产生一个开启的力矩。

通过调整调节弹簧的张力，可以改变阀门的开度，从而调节介质的流量和系统的压力。

3.压力平衡：在自力式压力调节阀中，压力分配室起到平衡作用。

当系统的压力变化时，压力分配室中的压力也会相应调整。

当系统压力过高时，一部分介质压力通过压力分配室进入调节弹簧上方，使得阀门关闭；当系统压力过低时，一部分介质压力通过压力分配室进入调节弹簧下方，使得阀门打开。

通过压力分配室的平衡作用，可以使得阀门的开度在一个合适的范围内调节。

自力式压力调节阀的工作原理简单、可靠，广泛应用于工业和民用领域中。

它通过对阀门的开度和弹簧的张力进行调控，实现对系统压力的自动调节，从而保证系统的稳定运行。

可根据具体需要选择不同类型的自力式压力调节阀，以满足不同的压力调节要求。

气动调节阀的结构和原理
气动调节阀是一种可以通过气动信号控制流体介质的流量、压力、温度等参数的调节阀。

它由执行机构、阀体、阀芯、阀座、导向机构等部分组成。

气动调节阀的结构主要包括：
1. 执行机构：执行机构将气动信号转化为机械动作，带动阀芯和阀座的开启和关闭。

2. 阀体：阀体是调节阀的主要部分，其内部有流体通道。

阀座和阀芯通常位于阀体内部，通过控制阀芯的位置来调节流体介质的通路。

3. 阀芯：阀芯是阀体内活动的零件，通常由柱状或圆柱状的构件组成。

阀芯与阀座紧密配合，可依靠阀芯的上下运动控制介质的流量。

4. 阀座：阀座是阀体内固定的部分，通常由金属或弹性材料制成。

它的形状与阀芯相呼应，通过与阀芯接触产生密封，控制流体的通道。

5. 导向机构：导向机构用于引导阀芯的运动轨迹，确保阀芯与阀座的良好配合。

气动调节阀的工作原理：
1. 当气动信号输入执行机构时，执行机构将气动信号转化为机械动作，推动阀芯与阀座分离或接触。

2. 当阀芯与阀座接触时，阀体内的流体介质通过阀芯与阀座之间的通道流过。

根据阀芯的位置，调节阀的开度大小，从而控制介质的流量或压力等参数。

3. 当气动信号停止或调节信号作用于执行机构方向变化时，阀
芯位置发生相应的变化，从而改变阀体内的通道大小，调整介质通路，实现对流体参数的调节。

通过控制气动信号的大小和方向，气动调节阀可以精确地控制流体介质的流量、压力、温度等参数，保证工业过程的正常运行和控制。

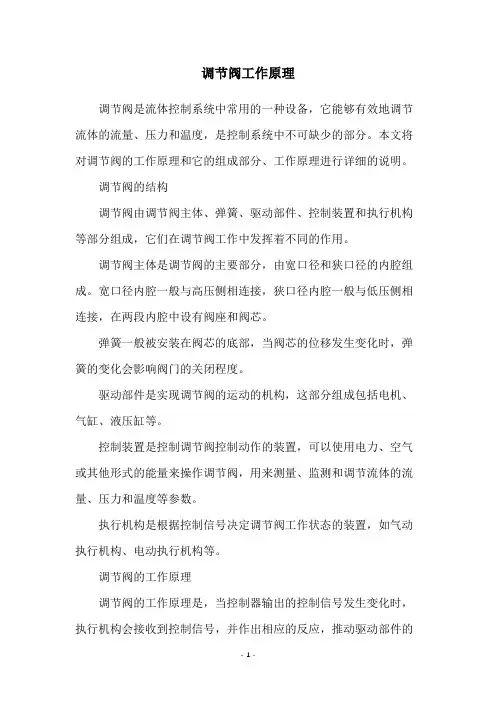

调节阀工作原理调节阀是流体控制系统中常用的一种设备，它能够有效地调节流体的流量、压力和温度，是控制系统中不可缺少的部分。

本文将对调节阀的工作原理和它的组成部分、工作原理进行详细的说明。

调节阀的结构调节阀由调节阀主体、弹簧、驱动部件、控制装置和执行机构等部分组成，它们在调节阀工作中发挥着不同的作用。

调节阀主体是调节阀的主要部分，由宽口径和狭口径的内腔组成。

宽口径内腔一般与高压侧相连接，狭口径内腔一般与低压侧相连接，在两段内腔中设有阀座和阀芯。

弹簧一般被安装在阀芯的底部，当阀芯的位移发生变化时，弹簧的变化会影响阀门的关闭程度。

驱动部件是实现调节阀的运动的机构，这部分组成包括电机、气缸、液压缸等。

控制装置是控制调节阀控制动作的装置，可以使用电力、空气或其他形式的能量来操作调节阀，用来测量、监测和调节流体的流量、压力和温度等参数。

执行机构是根据控制信号决定调节阀工作状态的装置，如气动执行机构、电动执行机构等。

调节阀的工作原理调节阀的工作原理是，当控制器输出的控制信号发生变化时，执行机构会接收到控制信号，并作出相应的反应，推动驱动部件的运动，改变阀芯的位移，从而改变流体的流量、压力和温度。

当控制器输出的信号变为低时，执行机构推动驱动部件处于开启状态，阀芯处于空闲位置，宽口径内腔与高压侧连接，从而使流体流入宽口径内腔，减少流体的流量、压力和温度。

当控制器输出的信号变为高时，执行机构推动驱动部件处于关闭状态，阀芯处于挤压位置，宽口径内腔和狭口径内腔被隔断，从而阻止流体流动，增加流体的流量、压力和温度。

由此可见，调节阀的工作原理是通过改变宽口径和狭口径内腔的连接情况，来改变流体的流量、压力和温度，以实现控制流体控制系统的目的。

综上所述，调节阀是流体控制系统中不可或缺的重要部分，它是通过弹簧、驱动部件、控制装置和执行机构的协同工作来实现流体的流量、压力和温度控制的。

因此，正确理解调节阀的工作原理并完善它的维护，对正确运行流体控制系统至关重要。

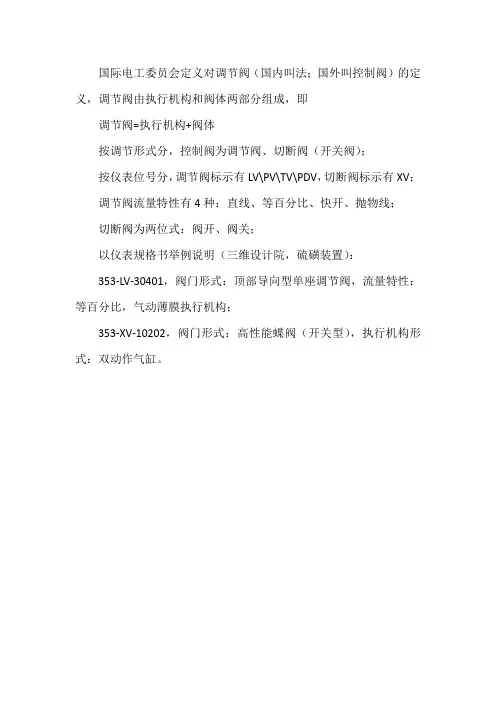

国际电工委员会定义对调节阀（国内叫法；国外叫控制阀）的定义，调节阀由执行机构和阀体两部分组成，即
调节阀=执行机构+阀体
按调节形式分，控制阀为调节阀、切断阀（开关阀）；
按仪表位号分，调节阀标示有LV\PV\TV\PDV，切断阀标示有XV；
调节阀流量特性有4种：直线、等百分比、快开、抛物线；
切断阀为两位式：阀开、阀关；
以仪表规格书举例说明（三维设计院，硫磺装置）：
353-LV-30401，阀门形式：顶部导向型单座调节阀，流量特性：等百分比，气动薄膜执行机构；
353-XV-10202，阀门形式：高性能蝶阀（开关型），执行机构形式：双动作气缸。

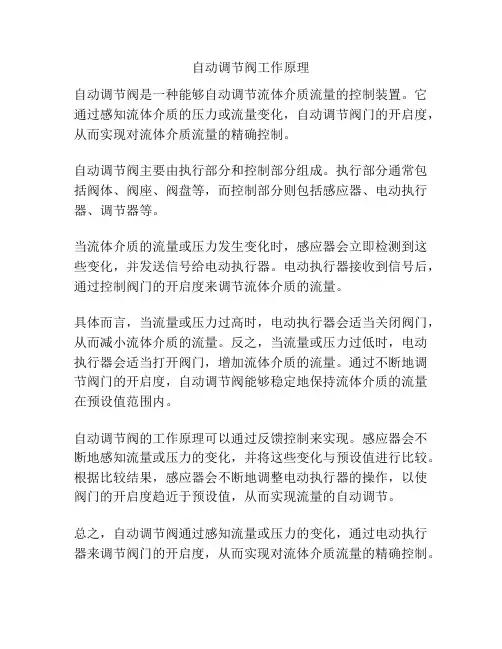

自动调节阀工作原理
自动调节阀是一种能够自动调节流体介质流量的控制装置。

它通过感知流体介质的压力或流量变化，自动调节阀门的开启度，从而实现对流体介质流量的精确控制。

自动调节阀主要由执行部分和控制部分组成。

执行部分通常包括阀体、阀座、阀盘等，而控制部分则包括感应器、电动执行器、调节器等。

当流体介质的流量或压力发生变化时，感应器会立即检测到这些变化，并发送信号给电动执行器。

电动执行器接收到信号后，通过控制阀门的开启度来调节流体介质的流量。

具体而言，当流量或压力过高时，电动执行器会适当关闭阀门，从而减小流体介质的流量。

反之，当流量或压力过低时，电动执行器会适当打开阀门，增加流体介质的流量。

通过不断地调节阀门的开启度，自动调节阀能够稳定地保持流体介质的流量在预设值范围内。

自动调节阀的工作原理可以通过反馈控制来实现。

感应器会不断地感知流量或压力的变化，并将这些变化与预设值进行比较。

根据比较结果，感应器会不断地调整电动执行器的操作，以使阀门的开启度趋近于预设值，从而实现流量的自动调节。

总之，自动调节阀通过感知流量或压力的变化，通过电动执行器来调节阀门的开启度，从而实现对流体介质流量的精确控制。

它广泛应用于石油、化工、冶金等工业领域，起到了重要的作用。

气动比例调节阀工作原理气动比例调节阀是一种通过压缩空气来控制液体流量的装置。

它由三个主要部分组成：阀体、控制阀芯和气动执行器。

本文将详细介绍气动比例调节阀的工作原理。

1.阀体：气动比例调节阀的阀体通常由铸铁、钢材或不锈钢制成，并通过法兰连接到管道系统。

阀体包含进口和出口口径，中间有一个流道。

流道的直径可以根据流量要求和系统需求进行调整。

2.控制阀芯：控制阀芯是通过压缩空气信号来控制阀门的开度，并调节流量。

控制阀芯通常由不锈钢或其他耐腐蚀材料制成，以确保长时间的使用寿命。

控制阀芯的运动由气动执行器驱动。

3.气动执行器：气动执行器是将气动信号转换为机械运动的装置。

它通常由气缸和气动阀组成。

气缸通过压缩空气的力推动阀芯的运动。

气动阀用于控制压缩空气的进出，从而控制气缸的运动。

工作原理：当气动比例调节阀通电后，控制系统会根据要求发送信号给气动执行器。

气动执行器中的气动阀会打开，允许压缩空气进入气缸。

气缸中的压缩空气推动活塞向右运动，同时推动阀芯向右移动。

阀芯向右移动时，阀芯的底部会打开阀体上的流道，使流体通过。

流体的流量大小取决于阀芯的位置，当阀芯向右移动时，流道的开口会增大，导致流量增加。

当阀芯向左移动时，流道的开口会减小，导致流量减小。

阀芯的移动速度取决于气缸中的压缩空气的压力和流量。

通过控制气动执行器中压缩空气的压力和流量，可以控制阀芯的运动速度和位置，从而实现对液体流量的精确调节。

除了流量调节外，气动比例调节阀还具有反馈控制功能。

反馈控制是通过安装在气动执行器上的位置传感器来实现的。

传感器可以监测阀芯的位置，并将实际位置信息反馈给控制系统。

控制系统会根据反馈信息与设定值进行比较，并调整气动执行器中压缩空气的压力和流量，以实现对阀芯位置的精确控制。

总结：气动比例调节阀通过压缩空气信号来控制阀门的开度，并调节流量。

它由阀体、控制阀芯和气动执行器组成。

控制系统通过发送信号给气动执行器，控制气缸中压缩空气的压力和流量，从而实现对阀芯的运动控制，最终实现对液体流量的精确调节。

调节阀特点调整阀（controlvalve）用于调整介质的流量、压力和液位。

依据调整部位信号，自动掌握阀门的开度，从而达到介质流量、压力和液位的调整。

调整阀分电动调整阀、气动调整阀和液动调整阀等。

调整阀由电动执行机构或气动执行机构和调整阀两部分组成。

调整并通常分为直通单座式和直通双座式两种，后者具有流通力量大、不平衡办小和操作稳定的特点，所以通常特殊适用于大流量、高压降和泄漏少的场合。

流通力量Cv是选择调整阀的主要参数之一，调整阀的流通力量的定义为：当调整阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调整阀的流量数，称为流通力量，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。

依据流通力量Cv值大小查表，就可以确定调整阀的公称通径DN。

调整阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经调整阀的相对流量与它的开度之间关系。

调整阀的流量特性有线性特性，等百分比特性及抛物线特性三种。

三种注量特性的意义如下：（1）等百分比特性（对数）等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。

所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，具有相同的调整精度。

（2）线性特性（线性）线性特性的相对行程和相对流量成直线关系。

单位行程的变化所引起的流量变化是不变的。

流量大时，流量相对值变化小，流量小时，则流量相对值变化大。

（3）抛物线特性流量按行程的二方成比例变化，大体具有线性和等百分比特性的中间特性。

从上述三种特性的分析可以看出，就其调整性能上讲，以等百分比特性为最优，其调整稳定，调整性能好。

而抛物线特性又比线性特性的调整性能好，可依据使用场合的要求不同，选择其中任何一种流量特性。

调整阀（controlvalve）用于调整介质的流量、压力和液位。

依据调整部位信号，自动掌握阀门的开度，从而达到介质流量、压力和液位的调整。

气动压力调节阀原理
气动压力调节阀是一种用于调节气体压力的装置，它根据输入信号调节输出气压。

其工作原理如下：
1. 气动压力调节阀由阀体、阀芯、弹簧、密封件等部件组成。

阀体上有两个气体进口口和一个气体出口口。

2. 当气体进入调节阀时，一部分气体流向输入口1，通过阀芯
和出口口排出；另一部分气体流向输入口2，经过调节阀芯的
控制，调节后的气体流出。

3. 调节阀芯受输入信号的控制，通过对输入口2进气量的调节来控制输出口的压力。

4. 当输入信号增大时，调节阀芯向上移动，减小输入口2的进气量，降低输出口的压力。

5. 当输入信号减小时，调节阀芯向下移动，增加输入口2的进气量，提高输出口的压力。

6. 弹簧的作用是使阀芯始终处于稳定的工作状态，当输入信号稳定时，阀芯与弹簧达到平衡，维持稳定的输出压力。

通过不断调节输入信号大小，气动压力调节阀可以实现对输出气压的精确控制。

它在工业生产中广泛应用，如气动线路控制、气动执行元件的控制等。
