电动调节阀的结构与工作原理课前准备：多媒体课件制作、演示实验设备调试、以4人/小组进行分组。

、课程导引一一执行器的作用在过程控制系统中，执行器接受调节器的指令信号，经执行机构将其转换成相应的角位移或直线位移，去操纵调节机构，改变被控对象进、出的能量或物料，以实现过程的自动控制。

在任何自动控制系统中，执行器是必不可少的组成部分。

如果把传感器比拟成控制系统的感觉器官，调节器就是控制系统的大脑，而执行器则可以比拟为干具体工作的手。

执行器常常工作在咼温、咼压、深冷、强腐蚀、高粘度、易结晶、闪蒸、汽蚀、高压差等状态下，使用条件恶劣，因此，它是整个控制系统的薄弱环节。

如果执行器选择或使用不当，往往会给生产过程自动化带来困难。

在许多场合下，会导致控制系统的控制质量下降、调节失灵，甚至因介质的易燃、易爆、有毒而造成严重的事故。

为此，对于执行器的正确选用和安装、维修等各个环节，必须给予足够的注意、。

执行器根据驱动动力的不同，可划分为气动执行器、液动执行器和电动执行器，本次课将结合实验装置所用的智能电动调节阀使用知识进行介绍。

分钟）1、电动调节阀的基本结构在THJ-2的实验装置上，配置了上海万迅仪表有限公司生产的智能型电动调节阀，其型号为QSVP-16K，图1是电动调节阀的典型外形，它由两个可拆分的执行机构和调节阀（调节机构）咅部分组成。

上咅部是执行机构，接受调节器输出的0〜10mADC或4〜20mADC信号，并将其转换成相应的直线位移，推动下咅帕勺调节〔阀动作，直接调节流体的流量。

各类电动调节阀的执行机构基本相同，但调节阀（调节机构）的结构因使用条件的不同类型很多，最常用的是直通单阀座和直通双阀座两种。

2、电动执行机构的基本结构（部分摘自上海万迅仪表产品说明书）执行机构采用了德国进口的PSL电子式一体化的电动执行机构，该产品体积小、重量轻，功能强、操作方便，已广泛应用于工业控制。

电气其分和齿轮动执行器主要是由相互隔离的动部分组成，电机作为连接两个隔离部分的中间部件。

⼗五种常⽤阀门结构⼯作原理（带⽰意图）阀门有哪些种类？其结构及⼯作原理在这⾥给⼤家分类总结：1.截断阀类主要⽤于截断或接通介质流。

包括闸阀、截⽌阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。

2.调节阀类主要⽤于调节介质的流量、压⼒等。

包括调节阀、节流阀、减压阀等。

3.⽌回阀类⽤于阻⽌介质倒流。

包括各种结构的⽌回阀。

4.分流阀类⽤于分离、分配或混合介质。

包括各种结构的分配阀和疏⽔阀等。

5.安全阀类⽤于介质超压时的安全保护。

包括各种类型的安全阀。

⼀、闸阀靠阀板的上下移动，控制阀门开度。

阀板象是⼀道闸门。

闸阀关闭时，密封⾯可以只依靠介质压⼒来密封，即只依靠介质压⼒将闸板的密封⾯压向另⼀侧的阀座来保证密封⾯的密封，这就是⾃密封。

⼤部分闸阀是采⽤强制密封的，即阀门关闭时，要依靠外⼒强⾏将闸板压向阀座，以保证密封⾯的密封性。

闸阀的种类,按密封⾯配置可分为楔式闸板式闸阀和平⾏闸板式闸阀, 楔式闸板式闸阀⼜可分为: 单闸板式、双闸板式和弹性闸板式；平⾏闸板式闸阀可分为单闸板式和双闸板式。

按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

国内⽣产闸阀的⼚家⽐较多，连接尺⼨也⼤多不统⼀。

性能特点：优点：1、流动阻⼒⼩。

阀体内部介质通道是直通的，介质成直线流动，流动阻⼒⼩。

2、启闭时较省⼒。

是与截⽌阀相⽐⽽⾔，因为⽆论是开或闭，闸板运动⽅向均与介质流动⽅向相垂直。

3、⾼度⼤，启闭时间长。

闸板的启闭⾏程较⼤，降是通过螺杆进⾏的。

4、⽔锤现象不易产⽣。

原因是关闭时间长。

5、介质可向两侧任意⽅向流动，易于安装。

闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端⾯之间的距离)较⼩。

7、形体简单, 结构长度短，制造⼯艺性好，适⽤范围⼴。

8、结构紧凑，阀门刚性好，通道流畅，流阻数⼩，密封⾯采⽤不锈钢和硬质合⾦，使⽤寿命长，采⽤PTFE填料．密封可靠．操作轻便灵活．缺点：密封⾯之间易引起冲蚀和擦伤，维修⽐较困难。

外形尺⼨较⼤，开启需要⼀定的空间，开闭时间长。

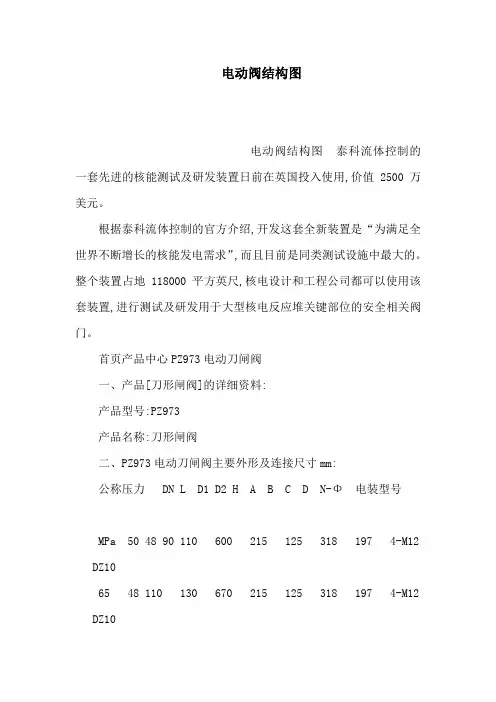

电动阀结构图电动阀结构图泰科流体控制的一套先进的核能测试及研发装置日前在英国投入使用,价值2500万美元。

根据泰科流体控制的官方介绍,开发这套全新装置是“为满足全世界不断增长的核能发电需求”,而且目前是同类测试设施中最大的。

整个装置占地118000平方英尺,核电设计和工程公司都可以使用该套装置,进行测试及研发用于大型核电反应堆关键部位的安全相关阀门。

首页产品中心PZ973电动刀闸阀一、产品[刀形闸阀]的详细资料:产品型号:PZ973产品名称:刀形闸阀二、PZ973电动刀闸阀主要外形及连接尺寸mm:公称压力DN L D1 D2 H A B C D N-Φ电装型号MPa 50 48 90 110 600 215 125 318 197 4-M12 DZ1065 48 110 130 670 215 125 318 197 4-M12DZ1080 51 125 150 680 215 125 318 197 4-M16 DZ10100 51 145 170 700 215 125 318 197 4-M16 DZ10125 57 175 200 720 215 125 318 197 8-M16 DZ10150 57 200 225 790 215 125 318 197 8-M16 DZ10200 70 255 280 850 215 125 363 197 8-M16 DZ15250 70 310 335 1100 215 125 363 19712-M16 DZ20300 76 362 395 1180 215 125 363 19712-M20 DZ20350 76 412 445 1280 215 125 363 19712-M20 DZ30400 89 462 495 1460 215 125 363 19716-M20 DZ45450 89 518 550 1600 240 235 437 27716-M20 DZ45500 114 568 600 1800 240 235 437 27716-M20 DZ60600 114 670 705 2100 240 235 437 27720-M22 DZ60700 127 775 810 2300 274 260 526 28324-M22 DZ90800 127 880 920 2500 274 260 526 28324-M27 DZ120900 154 980 1020 2700 319 295 554 30924-M27 DZ1801000 165 1080 1120 2900 319 295 554 30928-M27 DZ2501200 190 1295 1340 2300 319 295 554 30932-M27 DZ250MPa 50 48 100 125 600 215 125 318 1974-M16 DZ1065 48 120 145 670 215 125 318 197 4-M16 DZ1080 51 135 160 680 215 125 318 197 4-M16 DZ10100 51 155 180 700 215 125 318 197 8-M16 DZ10125 57 185 210 720 215 125 318 197 8-M16DZ10150 57 210 2400 790 215 125 363 197 8-M20 DZ15200 70 265 295 850 215 125 363 197 8-M20 DZ20250 70 320 350 1140 215 125 363 19712-M20 DZ20300 76 368 400 1180 215 125 363 19712-M20 DZ30350 76 428 460 1280 215 125 363 19716-M20 DZ30400 89 482 515 1460 240 235 437 27716-M22 DZ45450 89 532 565 1600 240 235 437 27720-M22 DZ45500 114 585 620 1800 240 235 437 27720-M22 DZ60600 114 685 725 2100 240 235 437 27720-M27 DZ60700 127 800 840 2300 274 260 526 23824-M27 DZ120800 127 898 950 2500 319 295 554 30924-M30 DZ180900 154 1005 1050 2700 319 295 554 30928-M30 DZ1801000 165 1115 1160 2900 319 295 554 30928-M30 DZ2501200 190 1325 1380 3400 319 295 554 30932-M36 DZ258订货须知:一、①PZ973电动刀闸阀产品名称与型号②PZ973电动刀闸阀口径③PZ973电动刀闸阀是否带附件二、若已经由设计单位选定公司的PZ973电动刀闸阀型号,请按PZ973电动刀闸阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,相关产品:PZ643气动对夹式刀型闸阀PZ73H手动刀型闸阀刀型闸阀气动穿透式刀闸阀PZ573伞齿轮刀型闸阀液动刀型闸阀PZ673X型气动浆液阀PZL43链轮式浆液阀PZ773H电动液动阀PZ973电动刀闸阀伞齿轮对夹式闸阀Z73X纸浆浆液阀Z473X链轮式浆液阀伞齿轮浆液阀气动插板阀不锈钢刀型闸阀美标阀门美标闸阀磅级电动闸阀产品名称: 磅级电动闸阀产品型号: Z961Y产品口径: DN15-200产品材质: 铸钢、不锈钢、合金钢等产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

1.3电动调节阀构成、工作原理1.3.1电动调节阀构成及种类（1）电动调节阀构成电动执行器分为电磁式和电动式两类，前者以电磁阀及用电磁铁驱动的一些装置为主；电动式即由电动机提供动力，输出转角或直线位移，用来驱动阀门或其他装置的执行机构。

对这种机构的要求是：对于输出为转角的执行机构要有足够的转矩，对于输出为直线位移的执行机构要有足够的力，以便克服负载的阻力。

特别是高温高压阀门，其密封填料压得比较紧，长时间关闭之后再开启时往往比正常情况要费更大的力。

至于动作速度并不一定很高，因为流量调节和控制不需要太快。

为了加大输出转矩或力，电动机的输出轴都有减速器，如果电机本身就是低速的，减速器可以简单些。

电动式执机构接受4-20MA的输入信号，并将其转换成相应的输出力和直线位移或输出力矩和角位移，以推动调节机构动作。

电动执行机构由伺服放大器、伺服电机、位置发送器和减速器四部分组成，其构成原理如图所示。

图1.3.1－1电动式执行机构主要分为两大类：直行程和角行程。

角行程式执行机构又可分为单转式和多转式，单转式输出的角位移一般小于360°，通常简称角行程式执行机构；多转式的角位移超过360°，可达数圈，所以称为多转式电动执行机构，它和闸阀等多转式调节机构配套使用。

对执行器来说，最主要的参数是输出转矩或力的大小，其次是行程和全行程时间。

（2）电动式执行器种类①积分式电动执行器，没有前置放大器，直接靠开关的动作来控制伺服电机。

控制正反转的开关K1和K2用有三个位置的扳键代替（通常用U型操作器就能与伺服电机配合）。

扳键在中央时，两个开关都不通，电机停止不动；在左边位置时相当于K1通，电机正转；在右边位置时相当于K2通，电机反转。

至于输出轴的转角位置要看向哪个方向转，以及转多长时间而定。

因为电动机在恒定电压下带动恒定的负载，其转速基本上不变，所以输出转角是转速对时间的积分。

与此对应，一般的带前置放大器和阀位反馈的执行器就是比例式执行器。

阀作为执行器的最主要的组成部分，在管路中，具有调节、截断、分配流体等功能。

由于它直接在管路上工作，所以，应该满足工艺流体介质的压力、温度、腐蚀性等各方面的要求，也应符合配管以及自控方面的各种条件。

调节阀与普通阀门一样，是一局部阻力可以改变的节流元件。

由于阀芯在阀体内移动，改变了阀芯与阀座之间的流通面积，也就改变了阀的阻力系数，被控介质的流量也随着相应的改变，从而达到调节工艺参数的目的。

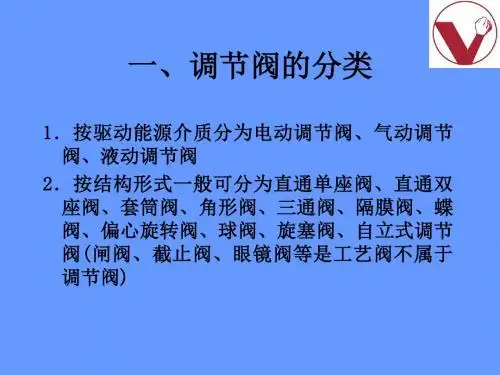

根据阀内节流件的运动轨迹的不同，阀可分为直行程和角行程两大类。

1.直行程阀:球形阀、角形阀、低噪声阀、高压阀、隔膜阀、分体阀、小流量阀等。

1).角行程阀:偏心旋转阀、蝶阀、球阀、旋塞阀等。

在自动控制系统中，作为比例式连续调节的执行器，直行程阀占使用的绝对多数，但角行程阀的发展很快，已有替代直行程阀的趋势。

8.2.3调节阀阀芯型式根据调节阀的阀芯动作型式可分为直行程阀芯和角行程阀芯两大类。

1.直行程阀芯(1)平板型如图8一3(a)。

结构简单，具有快开特性，可作两位控制用。

详情可参考：气动薄膜单座调节阀：/(2)柱塞型如图8一3(b,c,d)。

其中(b)可上、下倒装，实现正、反调节;(c)适用于角型阀和高压阀;(d)适用于小流量阀。

(3)窗口型如图8一3(e)。

左边为合流型，右边为分流型，适用于三通调节阀。

(4)多级阀芯如图8-3(f)。

由于将几个阀芯串接在一起，起到逐级降压的作用，所以适用于高压差阀，可防止汽蚀破坏作用。

2.角行程阀芯如图8-4所示，(a)为偏心旋转芯，适用于偏心旋转阀;(b)为蝶形阀芯，适用于蝶阀,为球形阀芯，适用于球阀。

8.2.4常用调节阀的结构型式1.直通单座阀(图8-5)直通单座阀阀体内只有一个阀芯和一个阀座，它的特点是泄漏量小，单阀芯结构易于保证与阀座间的严密关闭。

但它的不平衡力大，特别是在高压差、大口径时尤为严重，所以仅适用于低压差的场合。

这种阀在结构上又分为调节型和切断型，它们的主要区别在于阀芯形状不同，前者为柱塞型，后者为平板型。

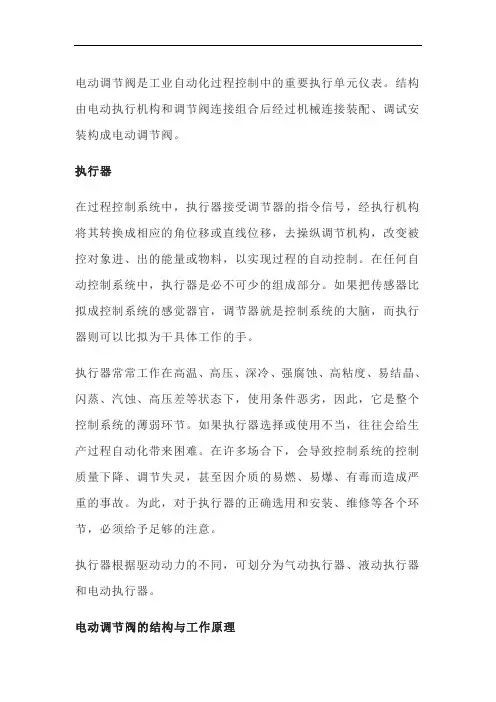

电动调节阀是工业自动化过程控制中的重要执行单元仪表。

结构由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。

执行器在过程控制系统中，执行器接受调节器的指令信号，经执行机构将其转换成相应的角位移或直线位移，去操纵调节机构，改变被控对象进、出的能量或物料，以实现过程的自动控制。

在任何自动控制系统中，执行器是必不可少的组成部分。

如果把传感器比拟成控制系统的感觉器官，调节器就是控制系统的大脑，而执行器则可以比拟为干具体工作的手。

执行器常常工作在高温、高压、深冷、强腐蚀、高粘度、易结晶、闪蒸、汽蚀、高压差等状态下，使用条件恶劣，因此，它是整个控制系统的薄弱环节。

如果执行器选择或使用不当，往往会给生产过程自动化带来困难。

在许多场合下，会导致控制系统的控制质量下降、调节失灵，甚至因介质的易燃、易爆、有毒而造成严重的事故。

为此，对于执行器的正确选用和安装、维修等各个环节，必须给予足够的注意。

执行器根据驱动动力的不同，可划分为气动执行器、液动执行器和电动执行器。

电动调节阀的结构与工作原理1、电动调节阀的基本结构电动调节阀上部是执行机构，接受调节器输出的0～10mADC或4～20mADC信号，并将其转换成相应的直线位移，推动下部的调节阀动作，直接调节流体的流量。

各类电动调节阀的执行机构基本相同，但调节阀（调节机构）的结构因使用条件的不同类型很多，最常用的是直通单阀座和直通双阀座两种。

2、电动执行机构的基本结构其电动执行器主要是由相互隔离的电气部分和传动部分组成，电机作为连接两个隔离部分的中间部件。

电机按控制要求输出转矩，通过多级正齿轮传递到梯形丝杆上，梯形丝杆通过螺纹变换转矩为推力。

因此梯形螺杆通过自锁的输出轴将直线行程传递到阀杆。

执行机构输出轴带有一个防止传动的止转环，输出轴的径向锁定装置也可以做动位置指示器。

输出轴止动环上连有一个旗杆，旗杆随输出轴同步运行，通过与旗杆连接的齿条板将输出轴位移转换成电信号，提供给智能控制板作为比较信号和阀位反馈输出。

电动调节阀结构图2根据国家知识产权局的统计显示，2005年申请中国专利列前10位的国家中，日本、美国分别以36221件、20395件位居前两位，同比分别增长19％、26％，位居第三位的韩国、第五位的荷兰和第八位的意大利，其同比增幅更是接近40％。

与国外企业的专利申请状况形成鲜明对比的是，截至2005年底，我国拥有自主知识产权核心技术的企业仅为万分之三，99％的企业没有申请专利，60％的企业没有自己的商标，很多企业处在有“制造”一、产品[电子式电动单座（套筒）调节阀]的详细资料：产品型号：ZDSJP(M)产品名称：精小型电子式电动单座（套筒）调节阀产品特点：工洲牌ZDSJP(M)型电子式精小型电动单座（套筒）调节阀，由低流阻直通单座阀，或低流阻套筒阀配用德国进口PS或3810系列执行机构等组成。

电动执行机构内有伺服放大器，无需另配伺服放大器，有输入控制信号（4—20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。

该阀具有体积小，重量轻、连线简单、流量大、调节精度高等特点，广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。

精小型电子式电动单座调节阀,精小型调节阀,电子式电动单座调节阀。

二、阀体：形式：直通倒S铸造阀公称通径：DN20－200mm公称压力：PN1.6 4.0 6.4MPa连接形式：JB78－59 JB/T79.2－94凹式材料：HT200 ZG230—450 ZG1Gr18Ni9TiZG0Cr18Ni12M02Ti三、上阀盖：常温型：-20℃－+200℃散热型：-40℃―+450℃压盖形式：螺栓压紧式填料：V型聚四氟乙烯，柔性石墨，不锈钢波纹管四、阀内组织：阀芯形式：上导向单座柱塞式阀芯，或上导向单座套筒柱塞式阀芯流量特性：等百分比特性，直线特性和快开特性材料：1Cr18Ni9Ti OCr18Ni12Mo2Ti五、执行机构：类型:可选PS、3810、ZAZ（DN100以内）或DKZ（DN100以上）电子式直行程执行机构，防爆型选用3810型，技术参数和性能：请参阅对应的执行机构及阀门定位器说明书。
