调节阀结构性能参数及常用调节阀介绍

气动调节阀共用技术参数1.阀体材料：气动调节阀的阀体可以采用铸铁、不锈钢、碳钢等材料制成。

不同材料的阀体有不同的耐腐蚀性和耐压性能，在选择时需要考虑介质的特性和工作条件。

2.阀门类型：气动调节阀的常见类型包括直通阀、角座阀、斜式阀等。

不同类型的阀门适用于不同的流体流量和工作条件。

3.阀门口径：气动调节阀的口径通常是根据流体流量和管道尺寸来选择的。

常见口径包括DN15、DN20、DN25等。

口径的选择需要考虑流体的流量要求和管道的尺寸。

4.阀门压力等级：气动调节阀的压力等级是指阀门能够承受的最大工作压力。

常见的压力等级包括PN10、PN16、PN25等。

5.阀门流量特性：气动调节阀的流量特性包括线性、等百分比和快速开启等。

线性特性的阀门具有流量与阀门开度成正比的特点，适用于需要精确流量控制的场合。

等百分比特性的阀门则适用于对流量变化不敏感的场合。

6.阀门适用介质：气动调节阀可适用的介质包括气体、液体和蒸汽等。

不同的介质对阀门材料和密封性能有不同的要求。

7.作动器类型：气动调节阀的作动器可以采用气动或电动两种类型。

气动作动器具有快速响应、可靠性高的特点，适用于工作环境复杂的场合。

电动作动器则适用于需要远程控制和调节的场合。

8.阀门密封性能：气动调节阀的密封性能直接影响阀门的工作效果。

常见的密封方式包括弹性密封、金属密封和嵌入式密封等。

选择合适的密封方式可以提高阀门的密封性能和使用寿命。

9.公称压力损失：气动调节阀在工作过程中会产生一定的流阻和压力损失。

公称压力损失是指阀门在全开状态下的压降值。

较小的公称压力损失可以减少系统能耗。

10.公称流量系数：气动调节阀的公称流量系数指的是在特定工况下单位压差下的实际流量。

公称流量系数是评价调节阀性能的重要参数，在选择阀门时需要根据实际需求进行计算和选择。

综上所述，气动调节阀的技术参数涵盖了阀体材料、阀门类型、阀门口径、阀门压力等级、阀门流量特性、阀门适用介质、作动器类型、阀门密封性能、公称压力损失和公称流量系数等方面。

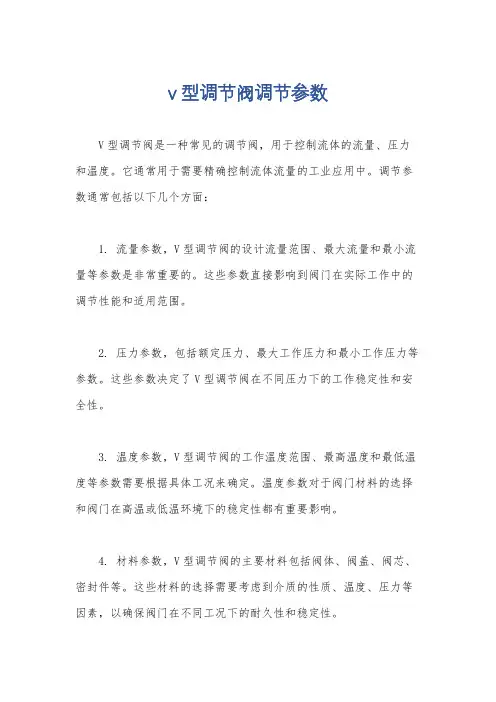

v型调节阀调节参数
V型调节阀是一种常见的调节阀，用于控制流体的流量、压力和温度。

它通常用于需要精确控制流体流量的工业应用中。

调节参数通常包括以下几个方面：
1. 流量参数，V型调节阀的设计流量范围、最大流量和最小流量等参数是非常重要的。

这些参数直接影响到阀门在实际工作中的调节性能和适用范围。

2. 压力参数，包括额定压力、最大工作压力和最小工作压力等参数。

这些参数决定了V型调节阀在不同压力下的工作稳定性和安全性。

3. 温度参数，V型调节阀的工作温度范围、最高温度和最低温度等参数需要根据具体工况来确定。

温度参数对于阀门材料的选择和阀门在高温或低温环境下的稳定性都有重要影响。

4. 材料参数，V型调节阀的主要材料包括阀体、阀盖、阀芯、密封件等。

这些材料的选择需要考虑到介质的性质、温度、压力等因素，以确保阀门在不同工况下的耐久性和稳定性。

5. 控制参数，包括阀门的调节范围、调节精度、特性曲线等参数。

这些参数直接关系到V型调节阀在实际控制过程中的精确度和稳定性。

总的来说，V型调节阀的调节参数涉及到流体力学、热力学、材料学和控制理论等多个方面，需要综合考虑工艺要求、安全性和经济性等因素，以确定最佳的调节参数。

在实际工程中，通常需要根据具体的工艺条件和要求进行参数的选择和调整，以确保V型调节阀的良好性能和稳定可靠的工作。

详解一下调节阀的那些技术参数调节阀是工业自动化控制系统中常用的控制元件之一，它能够准确地调节流体的流量、压力、温度等参数，使其符合工艺过程的要求。

而一个好的调节阀，除了要具备优异的调节性能外，还需要满足一系列的技术参数。

阀门大小阀门大小是指阀门的口径大小，通常用英寸（inch）来表示。

在选择调节阀时，首先需要根据管道的内径和流量计算出所需的阀门口径大小。

如果阀门的口径太小，会造成流量过小，甚至无法满足工艺要求；而如果阀门口径太大，不仅造成浪费，还可能会增加系统的功耗和成本。

阀门材质阀门材质是指阀门主要构件所选用的材料，通常选择的主要考虑因素有介质的性质、温度、压力、流量等。

不同材质的阀门具有不同的耐腐蚀性、耐高温性和耐压性等特点，比如常见的阀门材质有铸铁、碳钢、不锈钢、合金钢等。

阀门压差阀门压差是指流体通过阀门时，前后两侧液压力差的大小。

在调节阀的设计中，需要根据工艺过程的要求，预设一定的阀门压差范围，保证流体流通畅通、稳定，防止压力过高或者过低造成工艺故障。

最大流量最大流量是指在工作压力下，阀门所能通过的最大流量。

通常以升/秒（l/s）或立方米/小时（m³/h）来表示。

这个参数在选择调节阀时非常重要，因为它直接影响到阀门的调节范围和可操作范围，如果选择的最大流量过小，阀门的调节能力就会受到限制。

耐温范围耐温范围是指阀门可以承受的最高和最低温度范围。

这个参数在选择调节阀时非常重要，因为阀门所处的工艺环境和介质决定了它所能承受的温度范围。

如果阀门的材质和结构不符合工艺环境和介质的特性，就会出现温度失控的现象。

适用介质适用介质是指阀门的材质和结构可以承受的介质类型，通常根据介质的酸碱性、腐蚀性、粘度、压力和温度等因素进行选择。

介质的特性和选择对于阀门的使用寿命和稳定性有着重要的影响，如果选择不当，可能会导致阀门失效，从而影响工艺流程的稳定性。

流体性质流体性质是指介质的流体特性，如液体或气体的密度、粘度、压力、温度、流量等参数。

调节阀的种类和工作原理调节阀是一种常用的控制元件，广泛应用于工农业生产中的流体控制系统中。

它可以通过改变流体介质的流动阻力，来达到控制介质流量、压力、温度等参数的目的。

根据不同的工作原理和应用场景，调节阀可以分为多种不同类型。

一、按照工作原理分类：1.堵塞式调节阀：这是最简单的一种调节阀，通过改变调节阀的流通截面积来改变介质的流量。

常见的堵塞式调节阀有活塞阀和球阀等。

2.悬浮式调节阀：这类调节阀通过机械作用改变阀芯与阀座之间的接触面积，从而调节介质的流量。

悬浮式调节阀主要有蝶阀、截止阀和旋塞阀等。

3.偏心旋转式调节阀：这类调节阀采用偏离轴线的角度来改变通流截面积，从而控制介质的流量。

主要有偏心旋转阀和偏心旋转球阀等。

4.调节截止式调节阀：这类调节阀通过改变截止阀芯的位置，来改变介质的流量。

调节截止式调节阀属于阀的一种形式，可以是手动或自动控制。

二、按照使用场景分类：1.控制阀：这种调节阀主要用于需要对流体参数进行精确控制的场合，如石油、化工、电力等工业领域。

它具有精度高、响应迅速、可靠性好等特点。

2.限流阀：这种调节阀主要用于控制介质的流量，常用于热力系统、给水系统等。

它可以通过改变阀门开度来限制流体的流量，并能保持设定的压差。

3.安全阀：这种调节阀主要用于在设备或管道压力超过规定的数值时，从而防止设备或管道因超压而受损。

它具有结构简单、启闭速度快、可靠性高等特点。

4.疏水阀：这种调节阀主要用于排出热力设备中的冷凝水和非凝结性气体。

它可以根据温度和压力变化，自动排出冷凝水或气体，保持热力设备的正常运行。

5.调节及切割阀：这种调节阀主要用于对流体压力和温度进行控制，常用于暖通空调系统、给排水系统等。

它可以根据需要调节阀门的开启程度，控制介质的流量和温度。

不同类型的调节阀根据不同的工作原理和应用场景具有各自特点，以满足不同领域和场合对流体控制的需求。

随着科技的发展，各种新型的调节阀也在不断涌现，使得控制系统的性能和效率得到不断提升。

阀门的种类及技术参数阀门是控制流体的装置，根据不同的应用场景和需要，阀门具有多种类型和技术参数。

以下是一些常见的阀门种类及其技术参数的详细介绍：1.截止阀（Globe Valve）：截止阀是一种常用的控制流体的阀门，适用于大多数流体流量调节和截断管路。

截止阀的技术参数主要包括：公称压力、公称通径、适用温度和材质。

公称压力通常包括普通压力、高压、和超高压等级，公称通径一般为小口径到大口径。

适用温度一般根据流体特性和使用条件而定，而材质主要有铁、铜、不锈钢等多种选项。

2.球阀（Ball Valve）：球阀是一种以球体为切断或调节流体流量的阀门，结构简单，操作方便，广泛用于液体和气体的控制。

球阀的技术参数包括：公称压力、公称通径、材质和适用温度等。

公称压力和公称通径同样需要根据实际情况选择合适的规格，材质包括铸铁、球墨铸铁、不锈钢等，适用温度也是根据流体介质和使用条件而定。

3.蝶阀（Butterfly Valve）：蝶阀是一种用于控制管路中流体流动的阀门，以其快速开闭、体积小、重量轻的特点而广泛应用于工业领域。

蝶阀的技术参数包括：公称压力、公称通径、材质、适用温度和密封性能等。

公称压力和公称通径需要根据实际需求来选择，材质可以是铸铁、球墨铸铁、不锈钢等，适用温度也是根据流体介质和使用条件而定，而密封性能主要包括耐腐蚀性、耐高温性和泄漏性能等。

4.闸阀（Gate Valve）：闸阀是一种主要用于调节管道流体流量的阀门，以其具有接近完全不阻塞的通道和良好的截断性能而被广泛应用于工业领域。

闸阀的技术参数包括：公称压力、公称通径、材质、适用温度和操作方式等。

公称压力和公称通径需要根据实际需求来选择合适的规格，材质可以是铸铁、球墨铸铁、不锈钢等，适用温度也是根据流体介质和使用条件而定，操作方式可以是手动、电动或气动驱动。

5.调节阀（Control Valve）：调节阀是一种用于改变流体流量的阀门，具有精确的控制性能和多种信号输入方式。

调节阀的结构形式、特点、工作原理、设计与选型原则一、概述：1、调节阀是一种用于控制流体介质流量、压力和温度的装置。

它通过改变阀门的开度来调节流体的流量，从而实现对流体系统的控制。

调节阀广泛应用于石油、化工、电力、冶金、制药、食品等工业领域，具有重要的作用。

2、调节阀是气动执行机构和电动执行机构配套使用的阀门。

它由一个主阀及其附设的导管、导套、活塞、弹簧等附件组成。

主阀主要由塞型阀芯（密封座）、主阀体（缸体）和连接件（定位器）组成。

3、调节阀是制造业里非常重要的流体控制元件，合理、正确的选型将为工业控制系统提高效率、保证生产安全、节约能源、提高经济效益。

4、在生产现场，调节阀直接控制着工艺介质，有些介质成分比较复杂，尤其是高温、高压、易燃、易爆等特殊情况，若选择不当，往往给生产控制带来困难，以致调节质量下降，甚至造成严重的生产事故。

二、调节阀的结构型式、特点及工作原理：1、闸阀式调节阀：闸阀式调节阀是以闸阀作为调节介质的调节装置，它的主要特点是流体的流量可以比较的控制。

它的工作原理是，当控制信号发生变化时，控制阀杆转动，改变闸阀的开度，从而改变流量。

2、旋塞式调节阀：旋塞式调节阀是以旋塞作为调节介质的调节装置，它的主要特点是能够调节流量的范围比较大，而且操作简单。

它的工作原理是，当控制信号发生变化时，控制阀杆转动，改变旋塞的开度，从而改变流量。

3、蝶阀式调节阀：蝶阀式调节阀是以蝶阀作为调节介质的调节装置，它的主要特点是可以调节流量的范围比较大，而且操作简单。

它的工作原理是，当控制信号发生变化时，控制阀杆转动，改变蝶阀的开度，从而改变流量。

4、气动薄膜式调节阀：气动薄膜式调速装置由气动薄膜式调速装置的主机、电磁铁和电源三部分组成。

主机部分包括气缸1（1个或2个）；气缸2（2个）；单向活接头（3个）；手动操作手柄（1个）。

电磁铁部分包括电磁铁1（1只），线圈1（4根），固定螺帽3颗。

电源部分包括交流220伏50Hz单相三线制供电线路。

气动调节阀的结构和原理气动调节阀是一种通过气压力驱动来改变阀门位置，从而调节介质流量或压力的阀门。

它采用气动执行器作为执行机构，通过接收来自控制系统的信号，将阀门的位置调整到所需位置，实现介质流量的调节。

气动调节阀在工业生产中被广泛应用，特别是在需要对介质进行精确控制的场合。

一、气动调节阀的结构气动调节阀的结构一般包括阀体、阀座、阀芯、执行器和附件等部件。

1.阀体：气动调节阀的阀体一般为铸钢、高强度合金钢或不锈钢材质，具有优良的耐压性和耐腐蚀性。

阀体内部一般有导流通道，用于引导介质流动，并设置有阀座和阀芯的安装位置。

2.阀座：阀座是控制介质流通的关键部件，它与阀芯配合形成关闭密封，阀座一般采用耐磨、耐腐蚀的材质，以保证阀门的长期使用寿命。

3.阀芯：阀芯是气动调节阀的主动部件，它负责调节介质的通断和流量。

阀芯的结构和形状会影响阀门的流体特性和流态特性，一般采用单阀芯或双阀芯结构。

4.执行器：执行器是气动调节阀的关键部件，它接收来自控制系统的信号，通过气动驱动将阀门的位置调整到所需位置。

执行器的类型有气动膜片执行器、气缸式执行器和液压执行器等。

5.附件：气动调节阀的附件包括位置传感器、手动操作装置、气动控制阀等，用于对阀门的位置、工作状态进行监测和控制。

二、气动调节阀的原理气动调节阀的工作原理基本上是通过控制气压信号来改变阀门位置，从而实现介质流量或压力的调节。

其工作过程主要包括定位、调节和反馈等步骤。

1.定位：当气动调节阀接收到来自控制系统的信号时，执行器通过气压信号驱动，将阀门的位置调整到所需位置，即定位到控制系统发来的指令位置。

2.调节：一旦阀门定位到指定位置后，气动调节阀就开始对介质进行调节，通过改变阀门的开度来调节介质的流量或压力。

这一过程是根据传感器检测到的介质参数信号，执行器实时调整阀门位置，使介质流量或压力保持在设定值范围内。

3.反馈：气动调节阀在工作过程中会不断接收来自传感器的反馈信号，执行器会根据传感器反馈的信息，实时调整阀门的位置，以确保介质流量或压力的稳定控制。

ZJHP型气动单座调节阀一、产品概述ZJHP气动调节阀采用顶部导向结构，配用多弹簧执行机构。

具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。

广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。

特别适用于允许泄漏量小且阀前后压差不大的场合。

产品公称压力等级有PN16、40、64；公称通径范围DN20~300。

适用流体温度由-200℃至560℃范围内多种档次。

泄漏量标准有Ⅳ级或Ⅵ级，流量特性为线性或等百分比。

多种多样的品种规格可供选择。

二、性能参数1、调节机构主要性能参数公称通径mm 20 25 40 50 65 80 100 150 200 阀座直径mm 10 12 15 20 25 32 40 50 65 80 100 125 150 200 额定流量直线1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690系数Kv 等百分比1.62.5 4 6.3 10 16 25 40 63 100 160 250 400 630公称压力MPa 0.6 1.6 4.0 6.4行程mm 10 16 25 40 60 流量特性直线、等百分比、快开型介质温度℃-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃法兰标准符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产阀体材质PN0.6,1.6HT200(MPa)4.0,6.4WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti 阀芯材质1Cr18Ni9、0Cr18Ni12Mo2Ti上阀盖形式普通式(常温型)、热片式(中温型)、低温型可调比R 50:1气源接头M16×1.52、执行机构主要技术参数执行机构型号ZHA-22 ZHA-23 ZHB-34 ZHA-45有效面积cm2 350 350 560 900 行程mm 16 25 40 60 弹簧范围KPa 20～100(标准):40～200;80～240; 20～60; 60～1003、性能指标项目指标值项目指标值基本误差%不带定位器±5.0 始气关不带定位器始点±5.0带定位器±1.0 终终点±2.5回差% 不带定位器≤3.0点带定位器始点±1.0偏终点±1.0 带定位器≤1.0差气开不带定位器始点±2.5% 终点±5.0死区% 不带定位器≤3.0 带定位器始点±1.0终点±1.0带定位器≤0.4允许泄漏量L/h2×10-3×阀额定容量额定行程偏差% ±2.5 4、允许压差开关方式执行机构型号弹簧范围KPa气源压力KPa需要附件公称通径(阀座直径)mm25254050 65 80 100150200 250 30010 12 15 20 32 40 125 150气关20～100140 P 6.4 5.94 3.34 3.34 2.14ZHA-2220～100250 P 6.4 6.4 6.4 6.4 6.440～200140P或R6.4 6.4 6.4 6.4 6.420～100140 P 1.31 0.84 0.53ZHA-2320～100250 P 6.09 3.9 2.540～200400P或R6.4 5.26 3.3920～100140 P 0.51 0.33 0.21 ZHA-3420～100250 P 2.36 1.56 140～200400P或R3.21 2.12 1.3520～100140 P 0.22 0.15 0.08ZHA-45 20～100250 P 1.02 0.71 0.440～200400P或R1.39 0.97 0.54气开20～100140 P 4.46 3.09 1.98 1.11 0.71ZHB-2240～200250P或R6.4 6.4 5.94 3.34 2.1480～240400 P 6.4 6.4 6.4 6.4 4.9920～100140 P 0.44 0.28 0.18ZHB-2340～200250P或R1.37 0.84 0.5380～240400 P 3.05 1.95 1.2520～100140 P 0.17 0.11 0.07ZHB-3440～200250P或R0.51 0.33 0.2180～240400 P 1.18 0.78 0.520～100140 P 0.07 0.05 0.028 ZHB-4540～200250P或R0.22 0.15 0.0880～240400 P 0.51 0.35 0.25、外形尺寸DNLH H1 质量(kg) φAPN16 PN40 PN64 普通 高温 PN6 PN16PN40PN64 PN6 PN40 PN16 PN64 20 181 194 206 398 548 45 52 65 19 23 285 25 185 197 210 410 560 50 57 70 20 24 40 222 235 251 455 620 65 75 85 26 35 50 254 267 286 457 627 70 82 90 30 40 65 276 292 311 610 790 80 92 100 47 66 360 80 298 317 337 622 807 95 100 107 55 78 100 352 368 394 640 850 105 110 117 125 65 99 150 451473508 870 1130 132 142 150 172 130 160 470 200 600 650 890 1150 160 170 187 207 175 250 250 730 775 1203 1523 187 202 225 235 350 470 580300850900123415542202302572655006606、主要零件材料零件名称材料 温度范围 阀体上阀盖HT200-20～200℃ ZG230-450 -40～450℃ ZG1Cr18Ni9Ti -250～550℃ ZG0Cr18Ni12Mo2Ti-250～550℃ 阀芯、阀座 1Cr18Ni9 -250～550℃ 0Cr18Ni12Mo2Ti -250～550℃ 填 料 聚四氟乙烯 -40～200℃膜 片 丁晴橡胶夹增强涤沦织物压缩弹簧 60Si2Mn 膜 盖A3。
