调节阀阀芯介绍及功能

气动调节阀的结构和工作原理一、阀体结构：阀体是气动调节阀的主要部分，常见的结构有直通型、角型和三通型等。

直通型阀体具有流体通道直接通畅、流体阻力小的特点，适用于流量调节；角型阀体具有结构紧凑、占用空间小的特点，适用于压力和温度的调节；三通型阀体具有两个入口和一个出口的特点，适用于流量的分散或合并。

二、阀芯结构：阀芯是气动调节阀的主要控制部分，常见的结构有直行式、角行式、微调式和滚筒式等。

直行式阀芯沿阀体轴线方向移动，一般用于流量和温度的调节；角行式阀芯可通过旋转来调节流量和温度；微调式阀芯是一种特殊的阀芯，其调节范围较小，适用于对流量或温度进行微小调节。

三、作用器：作用器是气动调节阀的执行部分，其主要作用是将输入的信号转化为阀芯的运动，从而实现流量、压力、温度等参数的调节。

常见的作用器有气动活塞式和气动膜片式两种。

气动活塞式作用器由气缸和活塞两部分组成，通过气源的输入和输出来控制活塞的移动，进而控制阀芯的位置。

气动膜片式作用器由膜片和导向件组成，当输入的气源压力改变时，膜片的形变引起阀芯的运动。

四、附件：附件是气动调节阀的辅助部分，用于增强阀芯的动力和稳定性。

常见的附件有位置器、阻尼器、限位器和手动装置等。

位置器通过检测阀芯位置，将信号转化为阀芯的运动，以实现准确的调节。

阻尼器用于减小阀芯的运动速度，防止因过快的动作造成流量冲击和液压冲击。

限位器用于限制阀芯的运动范围，保护阀芯和阀座不受过大的压力和扭矩。

手动装置用于在自动控制失效或维护时，通过手动操作来控制阀芯的位置。

气动调节阀的工作原理是通过控制输入的气源压力来控制阀芯的位置，从而改变介质的流量、压力、温度等参数。

当输入气源压力改变时，作用器会对阀芯施加力，使阀芯产生运动。

阀芯的位置决定了流通通道的开启程度，从而控制介质的流量或压力。

当输入气源压力恢复到初始状态时，作用器上部的弹簧会将阀芯恢复到初始位置，介质的流量或压力也随之恢复到初始状态。

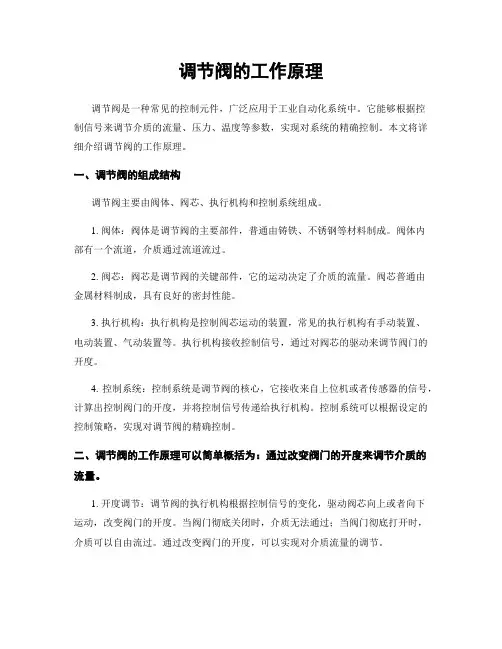

调节阀的工作原理调节阀是一种常见的控制元件，广泛应用于工业自动化系统中。

它能够根据控制信号来调节介质的流量、压力、温度等参数，实现对系统的精确控制。

本文将详细介绍调节阀的工作原理。

一、调节阀的组成结构调节阀主要由阀体、阀芯、执行机构和控制系统组成。

1. 阀体：阀体是调节阀的主要部件，普通由铸铁、不锈钢等材料制成。

阀体内部有一个流道，介质通过流道流过。

2. 阀芯：阀芯是调节阀的关键部件，它的运动决定了介质的流量。

阀芯普通由金属材料制成，具有良好的密封性能。

3. 执行机构：执行机构是控制阀芯运动的装置，常见的执行机构有手动装置、电动装置、气动装置等。

执行机构接收控制信号，通过对阀芯的驱动来调节阀门的开度。

4. 控制系统：控制系统是调节阀的核心，它接收来自上位机或者传感器的信号，计算出控制阀门的开度，并将控制信号传递给执行机构。

控制系统可以根据设定的控制策略，实现对调节阀的精确控制。

二、调节阀的工作原理可以简单概括为：通过改变阀门的开度来调节介质的流量。

1. 开度调节：调节阀的执行机构根据控制信号的变化，驱动阀芯向上或者向下运动，改变阀门的开度。

当阀门彻底关闭时，介质无法通过；当阀门彻底打开时，介质可以自由流过。

通过改变阀门的开度，可以实现对介质流量的调节。

2. 压差调节：调节阀的阀芯上通常有一个孔，称为节流孔。

当阀芯向下运动时，节流孔变大，介质流经节流孔时会产生一定的压差。

通过调节阀芯的位置，可以改变节流孔的大小，从而调节介质流经节流孔时的压差。

3. 反馈控制：为了实现对介质流量的精确控制，调节阀通常会采用反馈控制。

反馈控制可以通过传感器监测介质流量，将实际流量与设定值进行比较，并根据比较结果调整阀门的开度，使实际流量逐渐接近设定值。

三、调节阀的工作特点1. 精度高：调节阀能够根据控制信号实现对介质流量的精确控制，通常具有较高的控制精度。

2. 可靠性强：调节阀的结构简单，运动部件少，因此具有较高的可靠性和稳定性。

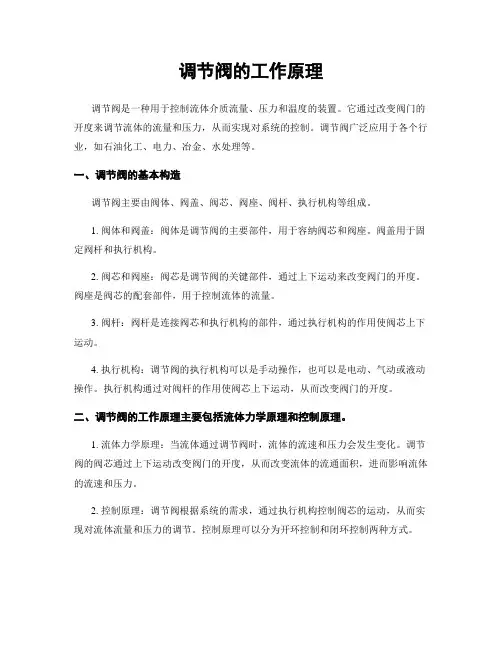

调节阀的工作原理调节阀是一种用于控制流体介质流量、压力和温度的装置。

它通过改变阀门的开度来调节流体的流量和压力，从而实现对系统的控制。

调节阀广泛应用于各个行业，如石油化工、电力、冶金、水处理等。

一、调节阀的基本构造调节阀主要由阀体、阀盖、阀芯、阀座、阀杆、执行机构等组成。

1. 阀体和阀盖：阀体是调节阀的主要部件，用于容纳阀芯和阀座。

阀盖用于固定阀杆和执行机构。

2. 阀芯和阀座：阀芯是调节阀的关键部件，通过上下运动来改变阀门的开度。

阀座是阀芯的配套部件，用于控制流体的流量。

3. 阀杆：阀杆是连接阀芯和执行机构的部件，通过执行机构的作用使阀芯上下运动。

4. 执行机构：调节阀的执行机构可以是手动操作，也可以是电动、气动或液动操作。

执行机构通过对阀杆的作用使阀芯上下运动，从而改变阀门的开度。

二、调节阀的工作原理主要包括流体力学原理和控制原理。

1. 流体力学原理：当流体通过调节阀时，流体的流速和压力会发生变化。

调节阀的阀芯通过上下运动改变阀门的开度，从而改变流体的流通面积，进而影响流体的流速和压力。

2. 控制原理：调节阀根据系统的需求，通过执行机构控制阀芯的运动，从而实现对流体流量和压力的调节。

控制原理可以分为开环控制和闭环控制两种方式。

- 开环控制：开环控制是指根据系统需求设定阀门的开度，通过执行机构将阀芯调整到相应位置，从而实现对流体流量和压力的调节。

但开环控制不能自动根据实际情况进行调整，容易受到外界因素的影响。

- 闭环控制：闭环控制是指通过传感器获取系统的实时数据，并将数据反馈给控制器进行处理，控制器根据设定值和反馈值的差异来调整阀门的开度，从而实现对流体流量和压力的精确调节。

闭环控制能够自动根据实际情况进行调整，具有更好的稳定性和精度。

三、调节阀的应用调节阀广泛应用于各个行业，下面以石油化工行业为例介绍其应用：1. 炼油厂：在炼油过程中，调节阀用于控制原油、汽油、柴油等介质的流量和压力，以实现炼油过程的稳定和优化。

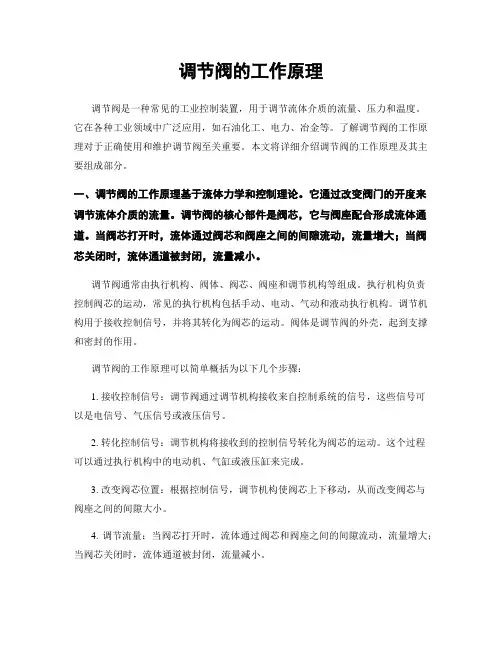

调节阀的工作原理调节阀是一种常见的工业控制装置，用于调节流体介质的流量、压力和温度。

它在各种工业领域中广泛应用，如石油化工、电力、冶金等。

了解调节阀的工作原理对于正确使用和维护调节阀至关重要。

本文将详细介绍调节阀的工作原理及其主要组成部分。

一、调节阀的工作原理基于流体力学和控制理论。

它通过改变阀门的开度来调节流体介质的流量。

调节阀的核心部件是阀芯，它与阀座配合形成流体通道。

当阀芯打开时，流体通过阀芯和阀座之间的间隙流动，流量增大；当阀芯关闭时，流体通道被封闭，流量减小。

调节阀通常由执行机构、阀体、阀芯、阀座和调节机构等组成。

执行机构负责控制阀芯的运动，常见的执行机构包括手动、电动、气动和液动执行机构。

调节机构用于接收控制信号，并将其转化为阀芯的运动。

阀体是调节阀的外壳，起到支撑和密封的作用。

调节阀的工作原理可以简单概括为以下几个步骤：1. 接收控制信号：调节阀通过调节机构接收来自控制系统的信号，这些信号可以是电信号、气压信号或液压信号。

2. 转化控制信号：调节机构将接收到的控制信号转化为阀芯的运动。

这个过程可以通过执行机构中的电动机、气缸或液压缸来完成。

3. 改变阀芯位置：根据控制信号，调节机构使阀芯上下移动，从而改变阀芯与阀座之间的间隙大小。

4. 调节流量：当阀芯打开时，流体通过阀芯和阀座之间的间隙流动，流量增大；当阀芯关闭时，流体通道被封闭，流量减小。

5. 反馈信号：调节阀可以通过传感器获取流体的压力、温度和流量等参数，并将这些参数反馈给控制系统，以实现闭环控制。

二、调节阀的主要组成部分1. 阀体：调节阀的外壳，通常由铸铁、不锈钢或铜合金等材料制成。

阀体具有良好的强度和密封性能，能够承受高压和高温。

2. 阀芯：调节阀的核心部件，通常由不锈钢或铜合金制成。

阀芯的形状和尺寸会影响流体的流量特性，常见的阀芯形式包括直通式、直角式和角式等。

3. 阀座：与阀芯配合形成流体通道，通常由不锈钢或硬质合金制成。

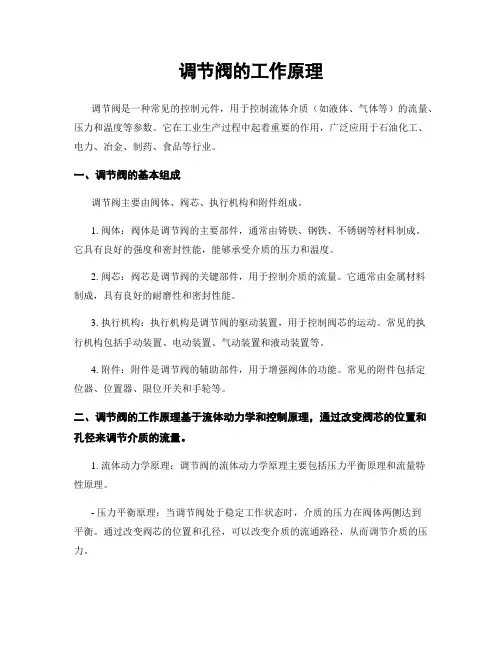

调节阀的工作原理调节阀是一种常见的控制元件，用于控制流体介质（如液体、气体等）的流量、压力和温度等参数。

它在工业生产过程中起着重要的作用，广泛应用于石油化工、电力、冶金、制药、食品等行业。

一、调节阀的基本组成调节阀主要由阀体、阀芯、执行机构和附件组成。

1. 阀体：阀体是调节阀的主要部件，通常由铸铁、钢铁、不锈钢等材料制成。

它具有良好的强度和密封性能，能够承受介质的压力和温度。

2. 阀芯：阀芯是调节阀的关键部件，用于控制介质的流量。

它通常由金属材料制成，具有良好的耐磨性和密封性能。

3. 执行机构：执行机构是调节阀的驱动装置，用于控制阀芯的运动。

常见的执行机构包括手动装置、电动装置、气动装置和液动装置等。

4. 附件：附件是调节阀的辅助部件，用于增强阀体的功能。

常见的附件包括定位器、位置器、限位开关和手轮等。

二、调节阀的工作原理基于流体动力学和控制原理，通过改变阀芯的位置和孔径来调节介质的流量。

1. 流体动力学原理：调节阀的流体动力学原理主要包括压力平衡原理和流量特性原理。

- 压力平衡原理：当调节阀处于稳定工作状态时，介质的压力在阀体两侧达到平衡。

通过改变阀芯的位置和孔径，可以改变介质的流通路径，从而调节介质的压力。

- 流量特性原理：调节阀的流量特性是指阀芯开度与流量之间的关系。

常见的流量特性有线性特性、等百分比特性和快开特性等。

不同的流量特性适用于不同的工况。

2. 控制原理：调节阀的控制原理主要包括开环控制和闭环控制。

- 开环控制：开环控制是指根据设定值和实际值的差异，通过改变阀芯的位置和孔径来调节介质的流量。

开环控制适用于简单的控制系统，但对于复杂的工况往往无法满足要求。

- 闭环控制：闭环控制是指通过传感器实时监测介质的流量、压力和温度等参数，并根据反馈信号来调节阀芯的位置和孔径。

闭环控制具有较高的控制精度和稳定性，适用于复杂的工况。

三、调节阀的应用领域调节阀广泛应用于各个行业的流程控制中，主要用于以下几个方面：1. 流量控制：调节阀可以根据生产需求，精确控制介质的流量，保证流程的稳定和可靠。

压力调节阀的作用和用途压力调节阀（Pressure Regulator Valve），也称为减压阀、减压器、调压阀，是一种控制液体或气体流体压力的装置。

其主要功能是将高压系统中的压力减小到所需的较低压力，并在系统中保持恒定的压力水平。

压力调节阀广泛应用于各个领域，包括工业生产、化工、石油、天然气、制药、食品饮料、能源等。

其应用的目的有以下几个方面：1. 确保系统的安全性：在许多工业流程中，高压可能对操作人员和设备造成安全风险。

压力调节阀能将高压降低到较低的安全范围，为操作人员提供安全的工作环境。

2. 稳定系统的运行：某些设备需要稳定的低压才能正常运行，如气体发生器、气体分离系统等。

压力调节阀能够保持恒定的压力水平，确保设备的正常运行。

3. 保护设备：在一些设备中，高压可能对设备的部件和结构造成损坏。

压力调节阀能限制系统中的压力，并防止压力超过设备的承受能力，从而保护设备免受损坏。

4. 节约能源：一些系统在运行过程中需要不同的压力水平，通过配置压力调节阀可以根据需要调整压力，减少能源的消耗。

除了这些主要的作用和用途之外，压力调节阀还有其他一些特殊的功能和应用：1. 用于防止液体反流：在管道系统中，压力调节阀可以用于防止液体反流，阻止流体在相反方向上的流动。

这在某些工艺和实验中非常重要。

2. 用于调整系统的压力波动：压力调节阀可以用于调整系统中的压力波动，使得系统能够适应不同的工况要求，并减少压力快速变化对设备及工艺产生的不利影响。

3. 用于分流流体：在一些工业流程中，需要将流体按照不同的压力分流到不同的设备中。

压力调节阀可以通过调整出口压力来分流流体，满足不同设备的需求。

压力调节阀的工作原理是通过调节阀内部的阀芯位置来改变流体通过阀体的通道面积，从而改变阀体中的流速和压力。

一般而言，压力调节阀包括两个主要部件，即阀体和阀芯。

阀体是一个容器，内部有一个通道用于流体流过。

阀芯是一个可调节的机械结构，通过调整阀芯的位置，改变阀体通道的开口面积，从而调节流体的压力。

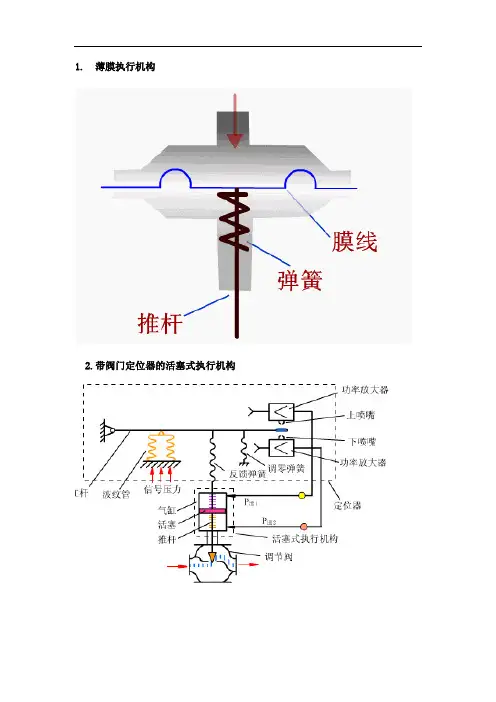

1. 薄膜执行机构2.带阀门定位器的活塞式执行机构3.碟阀蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。

优点：轻巧、结构简单、比其他阀门要节省材料、开闭迅速，切断和节流都能用, 流体阻力小, 操作省力，可以做成很大口径。

应用：蝶阀在热水管路得到广泛的使用。

能够使用蝶阀的地方, 最好不要使用闸阀, 因为蝶阀比闸阀经济, 而且调节性好。

４.隔膜阀隔膜阀是利用阀杆将弹性体薄膜紧压在阀座上用来隔断气路。

转动手轮可带动阀杆上、下移动，使隔膜离开阀座打开阀门或使隔膜紧压在阀座上关闭阀门。

应用场合：一是超纯水，超纯水要求流通管路内没有死角；二是有杂质的污水，溶液等，液体内有颗粒球阀容易磨损出现内漏，隔膜阀上下闭合极大的避免这个问题，长期使用后还可以更换隔膜片。

通常，使用条件或要求密封性能严格、泥浆介质、磨损、轻型结构、低压截止(压差小)、向大气少量渗漏、磨蚀性的介质时，推荐选用隔膜阀。

在双位调节、节流、调节、通道缩口、低噪声、有气穴和汽化现象、操纵转矩小的场合，可以选用隔膜阀。

在高温介质、高压介质、高压截止(压差大)、启闭动作快、结构长度短的条件下，不选用隔膜阀。

5.活塞执行机构6.角型阀角型阀：阀体为直角形，阀体内有一个阀座和密封面，一般为底进侧出。

优点：结构简单，密封效果好。

具有自洁净功能，阀体内不易存积污物，不宜堵塞，适用于控制高粘度介质，高压差以及含有悬浮物和颗粒物的介质。

缺点：容易发生阀芯振荡不稳定的现象。

7.气动薄膜调节阀气动薄膜式执行机构有正作用和反作用。

正作用:当压力增大时，阀杆向下动作，压力是通入波纹膜片上方的薄膜气室。

反作用:当压力增大时，阀杆向上动作，压力是通入波纹膜片下方的薄膜气室。

8.气动活塞式执行机构9.三通阀阀体有三个接管口，适用于三个方向流体的管路控制系统，大多用于热交换器的温度调节、配比调节和旁路调节。

在使用中应注意流体温差不宜过大，通常小于是150℃，否则会使三通阀产生较大应力，否则会使三通阀产生较大应力而引起变形，造成连接处泄漏或损坏。

常用调节阀知识图解1.薄膜执行机构2.带阀门定位器的活塞式执行机构3.碟阀：蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。

优点：轻巧、结构简单、比其他阀门要节省材料、开闭迅速，切断和节流都能用, 流体阻力小, 操作省力，可以做成很大口径。

应用：蝶阀在热水管路得到广泛的使用。

能够使用蝶阀的地方, 最好不要使用闸阀, 因为蝶阀比闸阀经济, 而且调节性好。

４.隔膜阀：隔膜阀是利用阀杆将弹性体薄膜紧压在阀座上用来隔断气路。

转动手轮可带动阀杆上、下移动，使隔膜离开阀座打开阀门或使隔膜紧压在阀座上关闭阀门。

应用场合：一是超纯水，超纯水要求流通管路内没有死角；二是有杂质的污水，溶液等，液体内有颗粒球阀容易磨损出现内漏，隔膜阀上下闭合极大的避免这个问题，长期使用后还可以更换隔膜片。

通常，使用条件或要求密封性能严格、泥浆介质、磨损、轻型结构、低压截止(压差小)、向大气少量渗漏、磨蚀性的介质时，推荐选用隔膜阀。

在双位调节、节流、调节、通道缩口、低噪声、有气穴和汽化现象、操纵转矩小的场合，可以选用隔膜阀。

在高温介质、高压介质、高压截止(压差大)、启闭动作快、结构长度短的条件下，不选用隔膜阀。

5.活塞执行机构6.角型阀角型阀：阀体为直角形，阀体内有一个阀座和密封面，一般为底进侧出。

优点：结构简单，密封效果好。

具有自洁净功能，阀体内不易存积污物，不宜堵塞，适用于控制高粘度介质，高压差以及含有悬浮物和颗粒物的介质。

缺点：容易发生阀芯振荡不稳定的现象。

7.气动薄膜调节阀：气动薄膜式执行机构有正作用和反作用。

正作用：当压力增大时，阀杆向下动作，压力是通入波纹膜片上方的薄膜气室。

反作用：当压力增大时，阀杆向上动作，压力是通入波纹膜片下方的薄膜气室。

8.气动活塞式执行机构9.三通阀阀体有三个接管口，适用于三个方向流体的管路控制系统，大多用于热交换器的温度调节、配比调节和旁路调节。

在使用中应注意流体温差不宜过大，通常小于是150℃，否则会使三通阀产生较大应力，否则会使三通阀产生较大应力而引起变形，造成连接处泄漏或损坏。

阀作为执行器的最主要的组成部分，在管路中，具有调节、截断、分配流体等功能。

由于它直接在管路上工作，所以，应该满足工艺流体介质的压力、温度、腐蚀性等各方面的要求，也应符合配管以及自控方面的各种条件。

调节阀与普通阀门一样，是一局部阻力可以改变的节流元件。

由于阀芯在阀体内移动，改变了阀芯与阀座之间的流通面积，也就改变了阀的阻力系数，被控介质的流量也随着相应的改变，从而达到调节工艺参数的目的。

根据阀内节流件的运动轨迹的不同，阀可分为直行程和角行程两大类。

1.直行程阀:球形阀、角形阀、低噪声阀、高压阀、隔膜阀、分体阀、小流量阀等。

1).角行程阀:偏心旋转阀、蝶阀、球阀、旋塞阀等。

在自动控制系统中，作为比例式连续调节的执行器，直行程阀占使用的绝对多数，但角行程阀的发展很快，已有替代直行程阀的趋势。

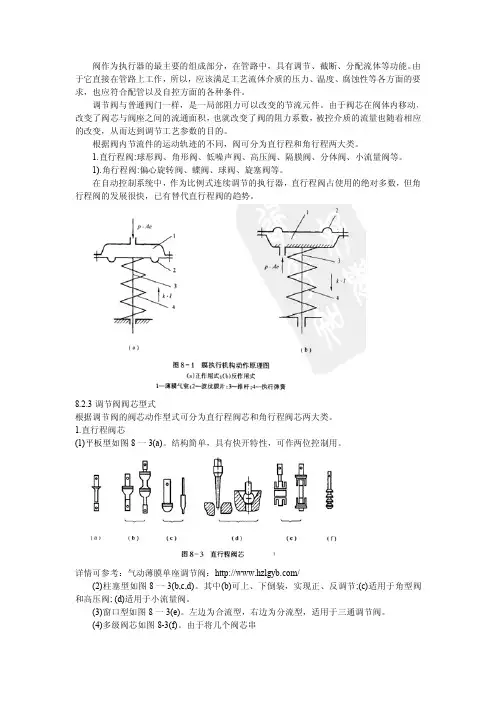

8.2.3调节阀阀芯型式根据调节阀的阀芯动作型式可分为直行程阀芯和角行程阀芯两大类。

1.直行程阀芯(1)平板型如图8一3(a)。

结构简单，具有快开特性，可作两位控制用。

详情可参考：气动薄膜单座调节阀：/(2)柱塞型如图8一3(b,c,d)。

其中(b)可上、下倒装，实现正、反调节;(c)适用于角型阀和高压阀;(d)适用于小流量阀。

(3)窗口型如图8一3(e)。

左边为合流型，右边为分流型，适用于三通调节阀。

(4)多级阀芯如图8-3(f)。

由于将几个阀芯串接在一起，起到逐级降压的作用，所以适用于高压差阀，可防止汽蚀破坏作用。

2.角行程阀芯如图8-4所示，(a)为偏心旋转芯，适用于偏心旋转阀;(b)为蝶形阀芯，适用于蝶阀,为球形阀芯，适用于球阀。

8.2.4常用调节阀的结构型式1.直通单座阀(图8-5)直通单座阀阀体内只有一个阀芯和一个阀座，它的特点是泄漏量小，单阀芯结构易于保证与阀座间的严密关闭。

但它的不平衡力大，特别是在高压差、大口径时尤为严重，所以仅适用于低压差的场合。

这种阀在结构上又分为调节型和切断型，它们的主要区别在于阀芯形状不同，前者为柱塞型，后者为平板型。

气动调节阀的结构和原理气动调节阀是一种控制流体流量和压力的装置，通过气动执行机构将气压信号转换为阀芯运动，在调节阀的进口和出口之间形成阀门开度来控制流体的通断和调节。

本文将详细介绍气动调节阀的结构和工作原理。

一、气动调节阀的结构气动调节阀的结构主要由阀体、阀芯、活塞、气动执行器和配管组成。

1.阀体：阀体是气动调节阀的主要组成部分，一般采用铸造或锻造而成，通常具有高强度、耐腐蚀性和密封性能好的特点。

2.阀芯：阀芯是气动调节阀的关键部件之一，负责控制流体的通断和调节。

阀芯通常呈圆柱形，安装在阀体内部的流道上，可以根据气动执行机构的指令上下移动，从而改变流道的通断程度。

3.活塞：活塞是气动调节阀中的另一重要部件，也是连接阀芯和气动执行机构之间的机械传动部件。

活塞通常呈圆柱形，与阀芯相连，通过气动执行机构的压力变化，驱动活塞上下运动，从而带动阀芯的移动。

4.气动执行机构：气动执行机构是实现气动调节阀控制功能的关键部分，通常由气缸、活塞和气源组成。

当气源输入到气缸内部，气缸的活塞会受到气压力的作用，带动活塞和阀芯运动。

5.配管：配管是将气源和气动执行机构之间进行连接的管道系统，通常由管道、接头和阀门组成。

配管的设计和布置对气动调节阀的工作性能有很大的影响，需要根据具体的应用场景进行合理的设计。

二、气动调节阀的工作原理气动调节阀的工作原理主要包括控制信号的输入、气动执行机构的工作和阀芯的调节。

1.控制信号的输入：控制信号一般由外部控制系统发送给气动调节阀，可以是4-20mA电信号、0-10V电信号或数字信号等。

根据不同的控制要求和信号类型，可以选择不同的控制器和信号转换装置。

2.气动执行机构的工作：当控制信号进入气动执行机构时，通过气缸内部的阀门和活塞的协同作用，将气压信号转换为阀芯的运动。

-当控制信号的压力变化时，气动执行机构会根据信号的大小和方向，调整气缸内部的阀门位置，进一步调整阀芯的运动。

-当气压输入气缸的上方时，活塞会被推向下方，进而带动阀芯向下运动，从而增加流道的通断程度。

薄膜调节阀的构成及功能薄膜调节阀是一种常用的工业阀门，它由阀体、阀盖、阀芯、薄膜、弹簧等部件组成。

薄膜调节阀的主要功能是控制流体的流量和压力，用于调节管道中的介质流量和压力，以满足工艺生产的要求。

薄膜调节阀的构成主要包括以下几个部分：1. 阀体和阀盖：薄膜调节阀的阀体和阀盖是阀门的主要承压部件，一般采用铸造或锻造工艺制成，具有良好的强度和密封性能。

阀体内部设有流道，通过阀芯的移动来控制流体的流量。

2. 阀芯：阀芯是薄膜调节阀的关键部件，由阀杆和阀瓣组成。

阀芯通过阀杆与手动装置或执行机构相连接，可以实现手动或自动调节。

阀瓣是阀芯的关键部分，通常采用圆形或椭圆形的形状，以确保流体的顺畅流动。

3. 薄膜：薄膜是薄膜调节阀的核心部件，也是其独特之处。

薄膜位于阀芯和阀盖之间，起到传递力量和变形的作用。

薄膜通常由金属材料制成，如不锈钢或镍基合金，具有良好的弹性和耐腐蚀性能。

4. 弹簧：弹簧是薄膜调节阀的辅助部件，用于提供适当的压力和力量，使薄膜保持一定的位移和紧密贴合阀芯。

弹簧的刚度可以调整，以满足不同工况下的需要。

薄膜调节阀的功能主要包括以下几个方面：1. 流量调节：薄膜调节阀通过调节阀芯的位置和开度来控制介质的流量，实现流量的调节和控制。

当阀芯打开时，介质通过阀体的流道流过，当阀芯关闭时，介质停止流动。

2. 压力调节：薄膜调节阀也可以用于调节介质的压力。

通过改变阀芯的位置和开度，可以控制介质通过阀体的速度和压力，从而实现压力的调节和控制。

3. 流体稳定性：薄膜调节阀具有良好的流体稳定性，可以保证介质在阀门内部的流动轨迹和速度稳定，减少流体的振荡和冲击，避免介质对管道和设备的损坏。

4. 反应速度快：由于薄膜调节阀的薄膜具有较好的弹性和灵敏度，所以其反应速度较快。

当介质流量或压力发生变化时，阀芯和薄膜能够快速响应，实现快速调节和控制。

5. 耐腐蚀性能好：薄膜调节阀的薄膜一般采用耐腐蚀性能好的金属材料制成，如不锈钢或镍基合金。

调节阀工作原理调节阀是一种控制系统中流体流量、压力和温度的元件，能够控制流量、压力和温度，并进行相应的调节。

它可以被用在空调、加热、通风等系统中，具有安全、经济和环保的优势。

调节阀的作用是通过改变其内部的流量阻力来控制流量的大小，从而控制系统的温度和压力。

的内部结构包括壳体、阀芯、环形板、阀杆和控制手柄。

壳体是调节阀的外壳，它能够防止外界杂质进入，使其内部部件安全可靠。

阀芯是调节阀的核心部件，它可以通过改变其内部的阻力来控制流量的大小，从而控制压力和温度。

它的环形板可以改变其内部的阻力，因此可以控制流量的大小。

阀杆也可以通过改变其内部的阻力来控制流量。

控制手柄是调节阀的操作部件，它可以改变阀杆的位置，以改变调节阀的内部阻力，从而改变流量的大小。

调节阀的原理是，当控制手柄打开时，调节阀内部的阻力会减少，这样流量就大了；当控制手柄关闭时，调节阀内部的阻力会增加，这样流量就小了。

调节阀可以通过改变其内部阻力来控制流量的大小，从而控制系统的温度和压力。

它具有安全、可靠、方便、经济、环保等特点，广泛应用于空调、加热、通风等系统中。

随着科学技术的发展，调节阀的性能也越来越优越，它具有极佳的控制精度，能够有效地控制系统，使其工作在最佳状态。

调节阀在空调、加热、通风等系统中具有重要意义，它可以有效地控制流量、压力和温度，使系统工作在最佳状态，为系统的节能降耗提供有效支持。

因此，调节阀的正确选择、正确安装和正确使用对系统的安全运行和持续稳定性具有重要意义。

调节阀是一种控制流体流量、压力和温度的重要元件，它能够有效地控制系统，为使系统工作在最佳状态提供重要支持，因此其选择、安装和使用都十分重要。

气动调节阀的结构和原理气动调节阀是一种通过气压力驱动来改变阀门位置，从而调节介质流量或压力的阀门。

它采用气动执行器作为执行机构，通过接收来自控制系统的信号，将阀门的位置调整到所需位置，实现介质流量的调节。

气动调节阀在工业生产中被广泛应用，特别是在需要对介质进行精确控制的场合。

一、气动调节阀的结构气动调节阀的结构一般包括阀体、阀座、阀芯、执行器和附件等部件。

1.阀体：气动调节阀的阀体一般为铸钢、高强度合金钢或不锈钢材质，具有优良的耐压性和耐腐蚀性。

阀体内部一般有导流通道，用于引导介质流动，并设置有阀座和阀芯的安装位置。

2.阀座：阀座是控制介质流通的关键部件，它与阀芯配合形成关闭密封，阀座一般采用耐磨、耐腐蚀的材质，以保证阀门的长期使用寿命。

3.阀芯：阀芯是气动调节阀的主动部件，它负责调节介质的通断和流量。

阀芯的结构和形状会影响阀门的流体特性和流态特性，一般采用单阀芯或双阀芯结构。

4.执行器：执行器是气动调节阀的关键部件，它接收来自控制系统的信号，通过气动驱动将阀门的位置调整到所需位置。

执行器的类型有气动膜片执行器、气缸式执行器和液压执行器等。

5.附件：气动调节阀的附件包括位置传感器、手动操作装置、气动控制阀等，用于对阀门的位置、工作状态进行监测和控制。

二、气动调节阀的原理气动调节阀的工作原理基本上是通过控制气压信号来改变阀门位置，从而实现介质流量或压力的调节。

其工作过程主要包括定位、调节和反馈等步骤。

1.定位：当气动调节阀接收到来自控制系统的信号时，执行器通过气压信号驱动，将阀门的位置调整到所需位置，即定位到控制系统发来的指令位置。

2.调节：一旦阀门定位到指定位置后，气动调节阀就开始对介质进行调节，通过改变阀门的开度来调节介质的流量或压力。

这一过程是根据传感器检测到的介质参数信号，执行器实时调整阀门位置，使介质流量或压力保持在设定值范围内。

3.反馈：气动调节阀在工作过程中会不断接收来自传感器的反馈信号，执行器会根据传感器反馈的信息，实时调整阀门的位置，以确保介质流量或压力的稳定控制。

阀内件
①ATS、APS抛物线阀芯
金属阀座结合可快速更换阀芯，有较强的抗杂质破坏能力和抗空气腐蚀能力，由于它的结构对称性，所以，生产加工容易快捷。

②ATS抛物线阀芯（软密封）
软阀座与快速可更换阀内件结合，PTFE软密封（两面均可使用）由O型弹性圈支承并受到金属挡圈的保护。

阀芯对阀座的部分力由金属挡圈承担而直接传到阀座的金属部分，排除PTFE密封圈过载的情况产生。

③AGT、AGP抛物线阀芯（下导向）
此类阀的特点是金属阀座、阀芯易换且带有双导向。

这种双导向结构在全行程上起到了稳定阀芯及阀杆的作用，因此它被推荐用于高压差的工况下。

下导向处在阀座的正下方且易换。

④ACB、APC多孔笼式阀内件
金属阀座与快速可更换阀内件相结合，尤其在高压差时对液体和可压缩流体的处理效果更明显。

液体流动由于气蚀作用而引起腐蚀，从阀内件孔引出的液流被分成多个气蚀液喷射流，在笼中心，喷射流撞击，蒸汽泡破碎，在这里，它们对阀内件不会造成任何损伤，噪音标准也相应降低（5~10db）。

⑤ASB、APB平衡式阀内件
平衡式调节阀所需的执行器推力比普通非平衡是调节阀小得多，因而更适合大压差的场合。

按平衡密封件的形式分为：
◆∙金属活塞环密封
◆∙星型密封圈+聚四氟乙烯挡圈
◆∙纯石墨密封圈
⑥ANS、APP低噪音套筒
金属阀座结合快速更换阀芯与低噪音笼子，有较强的抗噪音能力和抗气蚀能力，由于它的结构对称，生产加工容易快捷。

⑦ACS可更换耐磨阀芯
阀芯采用优良的耐磨材料1.4112（硬度大于58RC）以及用于及特殊工况的硬质合金，特制陶瓷（硬度可达到2000/1600HVI）。

调节阀的工作原理调节阀是一种常见的工业控制元件，广泛应用于各种工业领域。

它的主要作用是通过调节介质流量和压力来控制系统的工作状态，以达到稳定和控制过程的目的。

在本文中，将详细介绍调节阀的工作原理。

一、调节阀的基本组成调节阀主要由阀体、阀芯、阀座、执行机构和配套的控制系统组成。

1. 阀体：阀体是调节阀的主要组成部份，通常由铸铁、不锈钢等材料制成。

它负责连接管道和控制介质的流动。

2. 阀芯：阀芯是调节阀的关键部件，它通过上下挪移来调节介质的流量。

阀芯通常由金属材料制成，表面涂有耐磨涂层以提高使用寿命。

3. 阀座：阀座是阀芯的配套部件，负责与阀芯配合，控制介质的流动。

阀座通常由耐磨材料制成，以确保密封性能。

4. 执行机构：执行机构是调节阀的动力来源，通常由电动执行器、气动执行器或者液压执行器组成。

执行机构根据控制系统的信号，驱动阀芯的运动，实现介质的调节。

5. 控制系统：控制系统是调节阀的大脑，负责接收信号、处理信号并输出控制命令。

控制系统通常由传感器、控制器和执行机构组成。

二、调节阀的工作原理调节阀的工作原理可以简单概括为：通过改变阀芯的位置，调节介质的流量和压力。

1. 开启状态：当调节阀处于开启状态时，阀芯与阀座之间的间隙较大，介质可以自由流动。

执行机构通过控制系统的信号，使阀芯上升，打开阀门。

2. 关闭状态：当调节阀处于关闭状态时，阀芯与阀座之间的间隙较小，介质无法通过。

执行机构通过控制系统的信号，使阀芯下降，关闭阀门。

3. 调节状态：当调节阀处于调节状态时，阀芯的位置处于开启和关闭之间，介质的流量和压力可以根据阀芯位置的变化而调节。

执行机构通过控制系统的信号，使阀芯上下挪移，调节阀门的开度。

调节阀的工作原理基于流体力学原理，主要包括压力平衡原理和流量平衡原理。

1. 压力平衡原理：调节阀的阀芯和阀座之间的压力差是控制介质流量的关键。

当阀芯升起时，阀座上方的压力降低，下方的压力增加，介质开始流动；当阀芯下降时，阀座上方的压力增加，下方的压力降低，介质住手流动。

温控角阀内部构造
温控角阀是一种常见的用于调节管道流体温度的阀门，它的内部构造包括以下几个主要部件：
1. 阀体：一般为铸铁或铸钢材质，用于容纳其他部件和连接管道。

2. 阀芯：通常为圆柱形，由密封面和转动部分组成。

它通过旋转来控制流体的通断，以达到调节温度的目的。

3. 内螺纹：阀芯和阀座之间设有内螺纹连接，使阀芯能够在旋转时与阀座紧密接触。

4. 密封圈：位于阀芯与阀座接触处，用于确保阀门的密封性能，并防止流体泄漏。

5. 阀座：位于阀体内部，与阀芯密封面相配合，起到流体阻隔的作用。

6. 操作杆：用于通过手动操作或外部控制设备来控制阀芯的旋转。

7. 传动装置：连接操作杆和阀芯的装置，使操作杆的运动能够转变为阀芯的旋转。

总之，温控角阀的内部构造主要由阀体、阀芯、内螺纹、密封
圈、阀座、操作杆和传动装置组成，通过调节阀芯的旋转，控制流体的通断，从而实现温度的调节。

调节阀的阀芯介绍及功能
调节阀的阀芯有多种，其特性是不一样的。

那调节阀都有哪些阀芯呢？我国生产的调节阀阀芯有平板型、校塞型、窗口型和套简形等型式，如图1—4所示：
1．平板形阀芯，如图l—4(a)所元其结构简单，加工方便，具有快开特性，可作双位调节用。

2．柱塞形阀芯，可分为上下双导向和上导向两种。

上下双导向往塞形阀芯如图l—4(b)所示，应用饺广，常用的直通单座、双座调节网中均采用此种闹芯，它可以通过阀芯的上下倒装来改变调节闷的作用方式。

阀特性有直线和等百分比两种。

上导向柱塞型阀芯如图1—4(c)所示，用于角形阀和高压阀。

对于流量小的阀采用针形阀芯，如图l—4(d)所示。

3．圆筒薄壁窗口形阀芯，如图1—4(e)所示，主要用于三通阀，
图中左边为合流型，右边为分流型。

阀特性有直线、等百分比和抛物线三种。

4．套筒形阀芯，如图1—4(f)节阀中，所元它用于套筒形调节阀中，只要改变套筒宙口形状，就可以改变调节阀的特性。

上述四种阀芯都是直行程闹芯，对于偏心调节阀、蝶阀和球形阀，还使用角行程阀芯。

这种阀芯是通过旋转运动来改变阀芯与阀座间的流通截面的。

本文摘录自：派沃自控。

阀芯的用法
阀芯是阀门的核心部件，起到控制介质流动的作用。

根据不同的应用场景和阀门类型，阀芯的用法可以分为以下几类：
1. 开关控制：阀芯可用于控制阀门的开关，根据具体的设计和结构，可以通过旋转、上下移动等方式实现开关操作，从而控制介质的流通或截断。

2. 流量控制：阀芯可用于调节介质的流量大小，通过改变阀芯的开度或流通通道的截面积，可以控制介质流量的大小，从而满足不同的工艺要求。

3. 压力控制：一些特殊的阀芯设计可以实现对介质压力的调节，通过改变阀芯的位置或调整阀门的结构，可以达到控制介质压力的目的。

4. 温度控制：阀芯还可以用于温度控制，特别是一些热水、蒸汽等高温介质的控制。

通过合理设计阀芯的结构和材料，可以实现对介质温度的控制和调节。

5. 耐久性和密封性：阀芯通常由耐磨、耐腐蚀的材料制成，并经过精密加工，以确保阀芯具有良好的耐久性和密封性，从而保证阀门的长期可靠运行。

需要注意的是，不同类型的阀门和阀芯具有不同的用法和特点，具体的用法需要根据实际情况和阀门的使用说明来确定。

阀芯工作原理
阀芯是阀门的核心部件，用于控制介质的流量和压力。

阀芯的工作原理主要涉及以下几个方面：
1. 阀芯设计：阀芯通常采用圆柱形状，上面刻有沟槽或者开孔。

通过改变阀芯与阀座之间的相对位置，来调节介质的流量大小。

阀芯还可以设计成锥形或球面形状，以实现更精确的调控和密封性能。

2. 阀芯的升降：阀芯通常通过阀杆或驱动装置实现升降运动。

当阀芯抬起时，介质可以通过阀芯的沟槽或开孔流过，当阀芯下压时，阀芯与阀座完全贴合，介质无法通过。

3. 阀芯的旋转或摆动：某些类型的阀门阀芯还可以实现旋转或摆动运动，通过改变阀芯与阀座之间的相对角度，来调节介质的流向和流量。

这种阀芯常见于调节阀和旋塞阀等。

4. 阀芯的密封：阀芯与阀座之间需要具有良好的密封性能，以防止介质泄露或逆流。

阀芯表面通常有涂层或密封圈，以确保密封性。

总体上，阀芯的工作原理是通过改变阀芯与阀座之间的相对位置、角度或者沟槽开孔的状态，来调节介质的流量和压力。

这种调节作用可以手动进行，也可以通过电动、气动、液动等自动控制装置实现。

阀芯的工作原理使阀门成为了各种工业和生活领域中不可或缺的控制装置。
