电液动双（单）侧犁式卸料器使用说明书概述二结构与工作原理三安装与调试四运行、维护、保养、概述该电液动双（单）侧犁式卸料器是装置在胶带机上，执行中途定点卸料的通用机械，采用可变槽角托辊，可升降式平行托辊等组合机构，具有工作平稳，结构紧凑、操作灵活、方便、可靠、卸料和清扫效果好，使用寿命长等优点。

适用于远距离集中控制和就地近距离控制，广泛用与电厂、冶金、矿上、码头等使用胶带机的场所，实现机械化自动卸料。

二、结构与工作原理、犁式卸料器结构示意图：1下部托架2、滑动框架3、卸料犁头4、活动托辊组5、撑杆6、驱动连杆7、机架8、电液动推杆2. 2、工作原理：该机是组合式，由一台电液动推杆做动力源，由电控箱控制推杆前进和后退、停止动作，电液动推杆带动卸料器机械部分运动。

工作状态时，推杆伸出推动连杆机构，完成犁头下落，可变槽角托辊组放平、平行托辊组上抬，展平胶带带面，犁头下平面与胶带贴合严密，物料沿三角形犁头两侧运行至胶带边缘落入两侧的漏斗中，从而完成卸料工作。

当卸完物料进入备用状态时，电液动推杆缩回，使犁头上抬至额定高度，可变槽角托辊组由展平回位到槽型状态，平行托辊组下降离开胶带，胶带又恢复成输送物料时的槽型状态，使物料集中在胶带的中间的下凹区域，从而保证物料平稳通过。

锁气漏斗的翻板用配重锤保证翻板在卸料状态关闭，在卸料状态物料重量和冲击力大于配重时，翻板开启，物料沿胶带上的犁头两侧下落入漏斗，从而实现连续卸料。

三、安装与调试、安装前的准备工作与安装顺序：安装前对照装配图和装箱单清点零部件数量；安装顺序：确定胶带机中心线，机架及下部托架落到胶带机中间架上点焊一安放滑动框架一安装好活动托辊组一安装犁头总成一用销轴将撑杆与犁头和驱动连杆连接一用销轴将驱动连杆安装在机架上一用撑杆上的正反螺栓调整犁头的高度，保证犁头下平面与胶带展平后的高度一致。

可以进行空载实验和负载实验，在安装好输送带、调试卸料完毕后，把所有与胶带机的点焊焊牢。

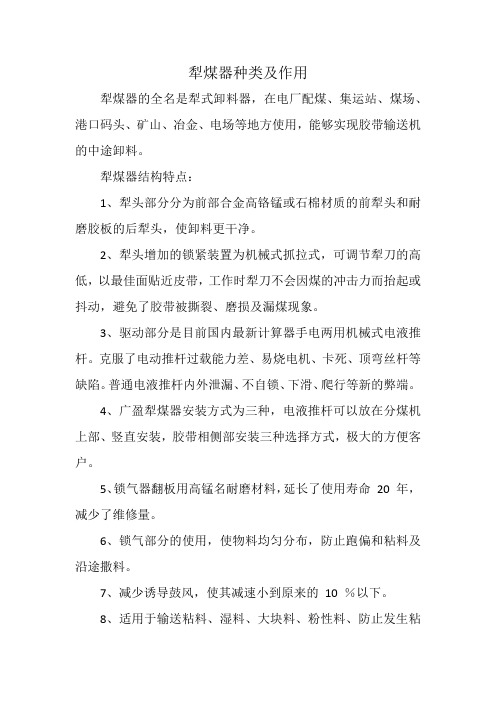

犁煤器种类及作用犁煤器的全名是犁式卸料器，在电厂配煤、集运站、煤场、港口码头、矿山、冶金、电场等地方使用，能够实现胶带输送机的中途卸料。

犁煤器结构特点：1、犁头部分分为前部合金高铬锰或石棉材质的前犁头和耐磨胶板的后犁头，使卸料更干净。

2、犁头增加的锁紧装置为机械式抓拉式，可调节犁刀的高低，以最佳面贴近皮带，工作时犁刀不会因煤的冲击力而抬起或抖动，避免了胶带被撕裂、磨损及漏煤现象。

3、驱动部分是目前国内最新计算器手电两用机械式电液推杆。

克服了电动推杆过载能力差、易烧电机、卡死、顶弯丝杆等缺陷。

普通电液推杆内外泄漏、不自锁、下滑、爬行等新的弊端。

4、广盈犁煤器安装方式为三种，电液推杆可以放在分煤机上部、竖直安装，胶带相侧部安装三种选择方式，极大的方便客户。

5、锁气器翻板用高锰名耐磨材料，延长了使用寿命20 年，减少了维修量。

6、锁气部分的使用，使物料均匀分布，防止跑偏和粘料及沿途撒料。

7、减少诱导鼓风，使其减速小到原来的10 ％以下。

8、适用于输送粘料、湿料、大块料、粉性料、防止发生粘堵发生。

犁煤器种类：犁煤器正常情况下可以分为固定式和可变槽角式两种。

其中固定式是比较老式的犁煤器，然而可变槽角式是比较新式的犁煤器，现在电厂里面大多使用可变槽式犁煤器，这个又能够划分为单侧犁煤器和双侧犁煤器。

因为托辊构架不一样，又能够划分为摆架式和滑床框架式，其中由于摆架式的结构非常合理，滑道没有摩擦，而且工作阻力不大，所以使用寿命长且可靠，而且维护简单。

此外滑床式工作阻力大一些。

犁煤器所使用的驱动推杆有三种，分别是电动、汽动、液力推杆，在它们之中电动推杆使用得是比较多的。

在胶带机的中间架上面就能够装上去，从而就可以把胶带机上的物料从指定地方均匀且连续地卸入到需要料的地点，从而极大的程度上减少了运输物料所需的时间，提高了效率，这就节省生产运输时间和成本，对企业做出了极大的贡献。

犁煤器作用：犁煤器是皮带中途卸料的必须设备，它以电液推杆或其他能源为动力源，通过推杆驱动杆伸出带动犁头下降，再通过连杆机构使升降托滚组同时抬起，犁头下沿与胶带面贴合紧密，使胶带上的物料卸入所需场所。

电液动双（单）侧犁式卸料器使用说明书目录一概述二结构与工作原理三安装与调试四运行、维护、保养一、概述该电液动双（单）侧犁式卸料器是装置在胶带机上，执行中途定点卸料的通用机械，采用可变槽角托辊，可升降式平行托辊等组合机构，具有工作平稳，结构紧凑、操作灵活、方便、可靠、卸料和清扫效果好，使用寿命长等优点。

适用于远距离集中控制和就地近距离控制，广泛用与电厂、冶金、矿上、码头等使用胶带机的场所，实现机械化自动卸料。

二、结构与工作原理2.1、犁式卸料器结构示意图：1、下部托架2、滑动框架3、卸料犁头4、活动托辊组5、撑杆6、驱动连杆7、机架8、电液动推杆2．2、工作原理：该机是组合式，由一台电液动推杆做动力源，由电控箱控制推杆前进和后退、停止动作，电液动推杆带动卸料器机械部分运动。

工作状态时，推杆伸出推动连杆机构，完成犁头下落，可变槽角托辊组放平、平行托辊组上抬，展平胶带带面，犁头下平面与胶带贴合严密，物料沿三角形犁头两侧运行至胶带边缘落入两侧的漏斗中，从而完成卸料工作。

当卸完物料进入备用状态时，电液动推杆缩回，使犁头上抬至额定高度，可变槽角托辊组由展平回位到槽型状态，平行托辊组下降离开胶带，胶带又恢复成输送物料时的槽型状态，使物料集中在胶带的中间的下凹区域，从而保证物料平稳通过。

锁气漏斗的翻板用配重锤保证翻板在卸料状态关闭，在卸料状态物料重量和冲击力大于配重时，翻板开启，物料沿胶带上的犁头两侧下落入漏斗，从而实现连续卸料。

三、安装与调试3.1、安装前的准备工作与安装顺序：3.1.1安装前对照装配图和装箱单清点零部件数量；3.1.2安装顺序：确定胶带机中心线，机架及下部托架落到胶带机中间架上点焊—安放滑动框架—安装好活动托辊组—安装犁头总成—用销轴将撑杆与犁头和驱动连杆连接—用销轴将驱动连杆安装在机架上—用撑杆上的正反螺栓调整犁头的高度，保证犁头下平面与胶带展平后的高度一致。

可以进行空载实验和负载实验，在安装好输送带、调试卸料完毕后，把所有与胶带机的点焊焊牢。

滑雪入门教程滑雪虽然是一件快乐的事，会滑雪会上瘾，但是不会滑就特别的悲剧，第一次滑雪的人可没少摔跤。

下面我为大家整理了滑雪入门教程，抓紧保藏起来吧。

犁式制动(内八字刹车)犁式制动是一种特别有效的技术，练习犁式制动要从平缓的斜坡起先。

可以用来停止滑行、减速、限制滑行和用于转弯，甚至有些高级滑雪者在天气恶劣和狭窄的雪道上也采纳这种技术。

随娴熟水平增加坡度，犁式制动是直滑降的过程中完成的。

手握雪杖头在身前髋部的高度，上体放松，雪杖垂在身后，身体重心在前脚的内侧，不能后坐，滑行中使双板的板尾打开呈V字形，即八字形，髋部的重量匀称的分布在两支雪板上，双膝和踝关节内旋以使两支雪板的内侧立起刻划与雪面，形成楔子嵌入雪面，加大阻力从而使自身下滑的速度减缓并最终停止。

能娴熟运用犁式制动技术滑行、减速之后可以练习转弯犁式技术。

两支雪板始终呈V字形态，运用转弯犁式技术时。

即八字形态，当身体的重心不是匀称的放在两支雪板上时，滑行的方向就变更了，重心偏向右板时，向右滑行受阻，滑行的方向偏向左边;重心偏向左板时，向左滑行受阻，滑行的方向偏向右边。

如何帅气的转弯对于双板滑雪初学者，转向是突破初阶的第一道难关，踏上雪道前不妨先熟识以下技巧：1、右转弯，加强左脚雪板对雪面的压力，左转弯则反之。

2、转弯时，除了雪板对雪面的加压外，加压的脚掌有向内转向的动作。

3、膝盖没有向内压的动作，保持弯曲即可。

总结八字口诀：压左转右;压右转左。

摔倒也是讲技巧滴滑雪时要会摔自己，从菜鸟到高手，在滑雪中摔倒在所难免，学会正确的摔倒姿态可以尽量避开受伤：1、往左后或右后方坐下;2、肯定不行以往正后方坐下，因为往正后方臀部无法坐到地面;3、双手摆放于两侧，不要被臀部压到了;4、臀部着地后，雪板的钢边也会刮到雪地，造成阻力，进行停止雪板滑动。

在哪里摔倒就在那里站起来摔倒后自己站起来：1、臀部在上方，雪板在下方;2、雪板靠拢合并并与斜坡呈90度;3、用手撑起臀部和身体，蹲在雪板上站起来;4、也可以雪仗置于身后方，以雪仗撑起。

犁式制动教案教案标题：犁式制动教案教案目标：1. 了解犁式制动的定义、原理和应用领域；2. 掌握犁式制动的操作方法和技巧；3. 培养学生的观察能力和解决问题的能力；4. 培养学生的团队合作意识和沟通能力。

教学内容：1. 犁式制动的定义和原理；2. 犁式制动的应用领域；3. 犁式制动的操作方法和技巧；4. 犁式制动的注意事项和安全措施。

教学准备：1. 教学课件或展示材料，包括犁式制动的示意图、实际应用案例等；2. 犁式制动的演示装置或实物，以便学生观察和操作。

教学过程：引入：1. 利用一个引人入胜的问题或故事，引起学生对犁式制动的兴趣；2. 通过展示犁式制动的示意图，引导学生思考犁式制动的原理。

探究：1. 组织学生小组进行讨论，了解犁式制动的应用领域，并列举相关的实际案例；2. 展示犁式制动的演示装置或实物，让学生观察并描述其结构和工作原理；3. 引导学生通过观察和实践，掌握犁式制动的操作方法和技巧；4. 鼓励学生提出问题，并引导他们进行解决和讨论。

拓展：1. 组织学生进行小组活动，设计一个实际应用场景，运用犁式制动解决相关问题；2. 学生进行展示和分享，让其他小组进行评价和提出改进建议；3. 教师进行总结，强调犁式制动的重要性和应用前景。

作业：1. 要求学生撰写一份关于犁式制动的实验报告，包括实验目的、步骤、结果和结论；2. 鼓励学生在报告中提出改进犁式制动的建议，并附上相应的理论依据。

评估：1. 观察学生在实践中的表现，包括操作的准确性和技巧的运用；2. 评估学生在小组活动中的合作和沟通能力；3. 评估学生在实验报告中对犁式制动的理解和应用能力。

教学反思：1. 分析学生在实践中的表现和报告中的问题，提出改进教学的建议；2. 总结教学过程中的成功经验，为今后的教学提供借鉴。

以上是一个简单的教案示例，具体的教案撰写还需要根据教育阶段、课程要求和学生特点进行调整和完善。

希望对您有所帮助！。

洛阳益矿机械设备有限公司
电动犁煤器常见问题总结
电动犁式卸料器又叫犁煤器刮水器。

一犁煤器工作原理
电动犁煤器的是以电液推杆或其他能源为动力源，通过推杆驱动杆伸出带动犁头下降，再通过连杆机构使升降托滚组同时抬起，犁头下沿与胶带面贴合紧密，使胶带上的物料卸入所需场所。

卸料完毕后，驱动杆缩回，使犁头上抬，而升降托滚组通过连杆机构下降，让物料平稳通过有的时候也起到清理积煤的作用。

二电动犁煤器常见问题
１怎么样选择犁式卸料器？
选择犁式卸料器主要要针对你的带式输送机的型号，带宽输送速度皮带的承重等。

建议根据你的带式输送机的相关参数向专业的生产厂家咨询购买。

２犁煤器导致皮带跑偏，怎么解决
先调整犁式卸料器的位置和两侧板与皮带的接触间隙及长度，保证均匀对称，如果还不行，请在两侧加防跑偏立辊。

３带式输送机采用犁煤器为什么带速不能超过2m/s
速度和带宽相联系的，1200mm以上带宽犁煤器可以使用2.5m/s速度。

以前犁煤器的设计受一定技术条件的制约，带速过高容易撒料，粉尘飞扬也比较严重，所以之前要求带速不能超过2m/s。

目前犁煤器设计不断完善，特别是升降托辊的改进，通过加大受料斗等措施应该可以适当提高带速
４火力发电厂输煤犁煤器的零序保护怎么解决?
犁煤器电动机零序保护动作,说明从电缆到电动机整个回路中出现了“接地”故障，停电以后通过摇测绝缘很容易找到故障点的。

５犁煤器的电动推杆落不下的原因
可能是您选型的电动推杆的推力过小，才导致电动推杆推不动。

有助睡眠的休息式体位法需要身心同时配合，它运用专注力让肌肉和身心学会放松。

时间:睡前（每个姿势请做3～5个呼吸，经过一段时间的练习后可适当延长练习时间至几分钟。

）配合腹式呼吸：吸气鼓腹，呼气收腹。

深吸慢呼最好同时配合有助放松的轻音乐注意动作缓慢，初始练习时动作不能到位不要强求，小心拉伤婴孩式跪坐在并拢的脚跟上，额头着地，手掌掌心朝上，置于脚旁。

用鼻子缓缓呼吸，身体尽量下沉。

梨式（注意月经期不能采用这个体位）1.仰卧，双腿并拢，手掌置于身体两侧，掌心向下，双手用力，两腿同时向上抬起与地面成90°，保持伸直状态。

2.腿继续往头部后方压下，同时双手、颈部和背部肌肉用劲，把肩部以下部位撑离地面并向后方弯曲，脚尖着地，脚板垂直于地面。

3.以打坐姿势坐好,身体放松，注意力放在呼吸上，每次吸气，通过喉咙，你都听到一个像“萨”(sa)的声音，每次呼气通过喉咙，你也听到像“哈”(ha)的声音。

它能使心灵和神经深度放松。

犁式能使体内的血液暂时回流，清理血液中沉积的杂质，促进全身的血液循环，滋养整个脊柱神经系统，减轻背痛和腰痛，改善新陈代谢，缓解头疼。

兔子式:1.跪地而坐,双手抓住后脚跟.2.收下巴,头胸腹向内卷,额向下,触膝.3.头顶顶落地时,双手抓住后脚跟,翘臀.4.额头不动,背部向前,臀向上,保持蜷曲状态20秒,慢慢复原.此式减轻脖颈压力放松颈肩,促进轻松入眠。

肩倒立式：（注意月经期不能采用这个体位）助眠作用：改进血红蛋白含量，补充大脑和腹部器官的活力，新鲜血液滋养整个头部和面部皮肤，同时按摩甲状腺和甲状旁腺，维护肾上腺的正常，增进性控制力。

起步同犁式。

或在犁式基础上直接进行。

将双腿向上伸直，背部离开地面，以肩部着地。

保持自然呼吸。

俯卧式趴下，两手相叠垫在脸颊下方，头转向一边。

眼睛闭起来并深呼吸，腹部会因呼吸而规律地触碰到地面。

完全休息式平躺，两脚至少相距50公分。

两臂分放两侧，与身体成45度角。

瑜珈练姿大全④ 手臂向后慢慢还原；（注 意尽量把肩膀打开）功效：使腰部、足部变得纤细，促进内脏机能，治疗便秘，矫正背骨，调整自律神经，柔软椎间板，可治疗坐骨神经痛，促进颈椎的气流，解除眼睛疲劳。

鹰式步骤：1，站立，左手伸出，右手绕过左手上方，双手合掌，手背向外侧。

2，屈左腿，抬起右脚，由右膝绕至脚踝。

3，尽量保持身体的稳定。

4，吸气，还原，交换来做。

功效：平衡身心，纤细手腕和脚踝，防治肌肉疲劳和手脚麻痹。

注意：体态较胖，尤其是肩宽背厚的人来说这个姿势很难，要持之以恒，才能有所体会。

顶峰式（三角山式）步骤：1、双手双膝跪地，脚尖点地。

2、吸气，渐渐伸直双腿，升高臀部，脚跟尽量靠近地面。

双臂、背部、颈部应形成一条直线，整个身体成一个三角形的样子。

肩膀尽量往下压。

如脚跟不能放在地面上，就让脚跟上下弹动，帮助伸展跟腱。

3、正常的呼吸，保持姿势三十秒。

4、呼气，回复原来的跪姿。

休息。

功效：伸展和强化手臂和大腿肌肉，加强跟腱、双踝和小腿，消除疲劳，促进头部血液循环，强壮坐骨神经，消除肩关节炎。

注意：血压不稳和眩晕症的人不宜坚持的太久。

三角伸展式步骤：1、身体站立，两脚分开，略比肩宽，脚尖应微微朝外。

2、两臂测平举，与地面平行。

3、呼气，慢慢向右侧弯腰，在弯腰过程中要保持两臂与躯干成九十度角，两臂应继续形成一条直线4、尽量向侧边弯屈，然后保持这个姿势十五秒以上，自然地呼吸。

如果你的身体变得颇为柔软的话，你可能做到右手碰触有足踝或右脚，双臂垂直干地面的程度（见上图）。

5、吸气，慢慢回到正中。

然后在左边做同样的步骤。

左右每边各做五次这个练习。

三角伸展式变体1：两手臂成90度。

(见下右图)三角伸展式变体2：两脚尽量分开，手臂碰到腿后侧的地面。

(见下左图)功效：这个姿式是增加身体全面的柔软、灵活性的极佳姿式，这个姿式除了能帮助消除腰围区域赘肉和壮健髓部肌肉之外，还对治疗多种皮肤毛病（如疖子、疹子、痤疮等）有好处，还能使人的面色增添一种健康的神采。

广汇新能源80万吨二甲醚项目热电站犁式卸料器技术协议买方: 新疆广汇新能源有限公司卖方: 哈尔滨和泰电力设备有限公司签订时间: 2008年4月甲方：新疆广汇新能源有限公司乙方：哈尔滨和泰电力设备有限公司新疆广汇新能源有限公司（以下简称甲方）与哈尔滨和泰电力设备有限公司（以下简称乙方）就80万吨煤基二甲醚项目热电站工程所需TD4F1DS 犁式卸料器设备达成如下技术协议：（一）设备技术参数1、设备名称：电液动推杆双侧可变槽角犁式卸料器型号：TD4F1DS数量：78台2、漏斗及锁气挡板数量：78套3、设备名称：就地控制箱数量：78套4、设备技术性能规范表如下，但不限于此：（二）技术要求（1）所提供的设备能满足广汇新能源80万吨二甲醚项目热电站工程使用和安装要求及带式输送机布置的要求；卸料器漏斗的安装尺寸及下口尺寸原则上应按照《80典媒》手册中的有关安装尺寸设计，以满足安装要求。

参考图号为：80典媒1456－01、80典媒1491－03。

（2）在需要时能自动实现可变托辊组由平形到槽形，由槽形到平形之间的转换。

在皮带机跑偏范围内（≤60mm）不产生撒煤现象。

卸料过程中，不将煤撒到漏斗外。

（3）选用效率高、节能、起动性能好、噪音低、振动小、运行可靠、使用维护方便的全封闭鼠笼式三相异步电动机。

（4）电液动推杆的额定功率和推力必须满足带负荷起动。

（5）防护等级：IP55（6）绝缘等级：F 级（温升按 B 级考核）（7）驱动部分采用电动液压推杆，必须满足电动可变槽角犁式卸料器的技术性能，防尘、防水、动作灵活可靠。

具有手动、电动两用功能，卖方应列出电动液压推杆的主要参数及制造厂家，并须经买方确认。

（8）电动液压推杆布置在胶带机上方。

（9）犁煤器应设置限位开关，且限位开关灵活、安全、可靠。

（10）锁气挡板必须转动灵活，密封性能好。

卸料器漏斗钢板厚度为6mm，内侧应加装衬板，衬板采用特种尼龙材料。

特种尼龙材料厚度为15mm。
