铧式犁的结构与工作原理
铧式犁是一种农业机械设备，主要用于耕作和松土。
它的结构主要由犁体、犁刀和犁底三部分组成。
犁体是支撑和固定犁刀和犁底的主体部分，通常采用钢铁材料制造，具有较强的耐用性和稳定性。
犁刀是用来切断和翻转土壤的部分，通常在犁体上安装有多个犁刀，可以根据需要进行调整和更换。
犁底是用来压实和平整土壤的部分，通常由多个铧齿组成，可以根据需要进行调整和更换。
铧式犁的工作原理是利用犁刀在地面上切开和翻转土壤，然后用犁底对土壤进行压实和平整，从而提高土壤的松散度和透气性。
在使用铧式犁时，需要将其与拖拉机或其他动力机械相连接，然后通过调整犁刀和犁底的角度，根据不同的土壤类型和作业要求来进行操作。
铧式犁可以广泛应用于农田的耕作、种植和收割等工作，是现代农业生产中必不可少的一种机械设备。
- 1 -。
铧式犁的结构与工作原理
铧式犁是一种农业用具，用于耕地和翻土。
它的结构由下列几个部分组成：
1. 铧板或铧套：由一片或多片铧刀组成的平面，用于与土壤接触。
2. 支撑架：用于支撑铧板或铧套的结构，可以固定在农机上。
3. 调整装置：用于调整铧板或铧套的倾斜角度，以适应不同的土壤和工作要求。
4. 运动装置：用于带动铧刀，常见的有传动轴、链条和皮带等。
铧式犁的工作原理如下：
1. 开沟：当农机行驶时，铧板或铧套与土壤接触，创建一条沟槽。
2. 破碎土块：铧刀在行进中击打并破碎土壤，使其变得松散。
3. 混合有机物：铧刀的运动将土壤与有机物混合在一起。
4. 翻转土层：铧刀的翻转作用将下方的土壤翻转到上方，实现耕地的目的。
通过上述工作原理，铧式犁可以有效地改善土壤的结构和肥力，并提供适宜的条
件供种子生长。

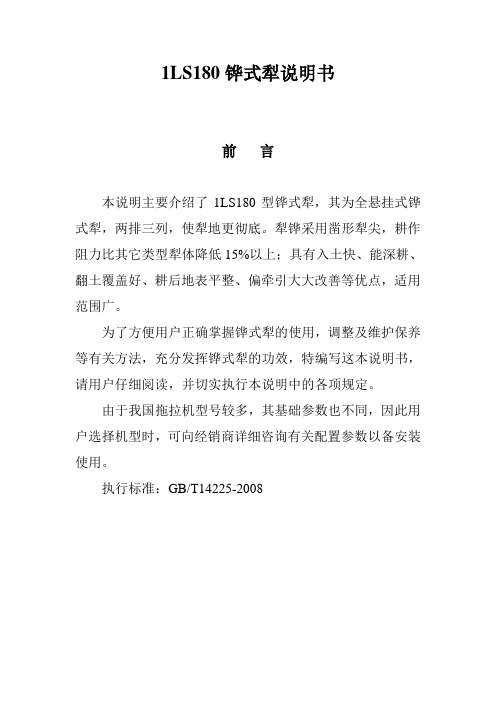

1LS180铧式犁说明书前言本说明主要介绍了1LS180型铧式犁，其为全悬挂式铧式犁，两排三列，使犁地更彻底。
犁铧采用凿形犁尖，耕作阻力比其它类型犁体降低15%以上；具有入土快、能深耕、翻土覆盖好、耕后地表平整、偏牵引大大改善等优点，适用范围广。
为了方便用户正确掌握铧式犁的使用，调整及维护保养等有关方法，充分发挥铧式犁的功效，特编写这本说明书，请用户仔细阅读，并切实执行本说明中的各项规定。
由于我国拖拉机型号较多，其基础参数也不同，因此用户选择机型时，可向经销商详细咨询有关配置参数以备安装使用。
执行标准：GB/T14225-2008目录一、安全注意事项二、适用范围三、主要技术参数及规格四、主要构造及原理五、铧式犁的安装与检查六、铧式犁的使用与调整七、铧式犁的维护与保养八、使用中常见故障及排除方法九、附件清单一、安全注意事项1、使用人员必须取得合法驾驶拖拉机的资格，严禁未满18岁的青少年及未参加拖拉机驾驶员培训的人员操作，严禁操作人员酒后、带病或过度疲劳后操作。
严禁在作业中进行调整、修理和润滑工作。
2、使用人员使用前必须认真阅读本说明书，对机具的使用特点，操作方法熟悉后方可进行作业!3、犁地每班工作前必须检查所有部位。
检查螺栓是否松动，对犁机具进行调试、保养、清理。
4、工作时严禁倒退或紧转弯；严禁转圈耕地。
转移地块、过田梗都应慢速行驶；作业时严禁排除故障，不得在作业时进行调整、检查和修理。
5、不得在犁出土之前进行转变；工作部件上粘土或缠草过多时必须停车清理，严禁在作业中用手清理。
6、铧式犁悬挂运输时，拖拉机液压升降手柄要固定好，拖拉机下拉杆的限位链要调紧，以减轻悬挂机构的摆动。
7、“作业时不准倒退”――此警示标志喷于驾驶员可见的铧式犁支架上。
2、其它警示标志及含义二、适用范围1LS180铧犁能适应多种耕作方式，特别适用于壤土、沙土地区的旱田及水田的耕作，其具有重量轻、作业质量好、地表平整、耕深大、覆盖好、通透性强等优点。
双铧犁的构造、挂接与调整技术作者：李烈柳来源：《科学种养》2012年第11期一、双铧犁的构造与技术性能（一）双铧犁的构造。
主要由耕深调节机构、挂接装置、前犁和后犁组成，如图1所示。
（二）技术性能。
以1LS-220型双铧犁为例说明如下：双铧犁耕幅40厘米，耕深14～18厘米，犁尖纵向距450毫米，生产率1.5～2亩/小时，耗油量0.5～0.8千克/亩，重量56千克，外形尺寸955毫米×520毫米×730毫米（长×宽×高）。
二、双铧犁的挂接技术在犁挂接前，机手应对犁的技术状态进行认真检查，观察各零部件是否变形、松动或丢失，螺钉、螺母等紧固件有无缺损或松动，调节机构转动件是否正常、灵活，调节丝杆是否加油。
如发现故障，应先排除。
挂接时，先将犁的牵引梁放入手扶拖拉机的挂接框内，对准左右两孔，插入两只提环插销，并锁上弹簧销，如图2所示。
三、双铧犁田间使用调整（一）直线行驶调整。
机组进行犁耕作业时，在一般情况下，牵引梁上左右两只调整螺钉与调节座之间应留5毫米的摆动间隙。
间隙过小，容易顶死，当机组上受力稍有变化时，就直接影响机组工作的稳定性；间隙过大，犁左右晃动量大，不易控制。
正常工作时，应该把机组调整到略向左（未耕地一边）偏行，这样右轮在犁沟行走时就能贴着沟壁前进，既不会爬上沟壁，也不会向已耕地偏走，能保持直线行驶。
在耕作过程中，如机组向右偏行驶，进入已耕地时应将两紧固螺母松开，将牵引梁上左边一只调整螺钉缩短，使间隙变大，并将右边一只调整螺钉放长，使间隙变小；如机组向左偏行驶，进入未耕地时应缩短右边一只调整螺栓，放长左边一只调整螺栓。
调整适当后，应将紧固螺母锁紧，以防在耕作中松动。
如机组直线行驶调节正确，驾驶员即使放开手扶把，手扶拖拉机也会沿着沟壁正常行驶。
机组行驶直线性调整如图3所示。
（二）耕深调节。
通过改变犁的入土角来达到耕深调节。
犁铧底部与地面的夹角称为入土角，犁尖向下，入土角变大，耕深增加；犁尖向上，入土角变小，耕深减少。
铧式犁耕作方法
铧式犁的耕作方法主要包括以下三种：
1.内翻法：也称闭垄耕法。
先从耕区中线的左边进入，耕第一犁（开墒），耕到地头后，起犁向右（顺时针方向）回转，沿耕区中线右边耕第二犁，然后按顺序从里往外耕，直至在地边耕完最后一犁（收墒）为止。
此耕法在中线处将形成垄埂。
2.外翻法：也称开垄耕法。
从耕区一侧进入，耕一犁后起犁向左（逆时针方向）回转，从耕区的另一侧返回，依次进行，在耕区的一侧形成垄埂。
3.套翻法：即用两套铧式犁在两条并行的小沟内同时进行翻耕作业，然后将土垡套到另一条沟内，使土垡翻转。
这种方法适用于地势平坦的地区。
请注意，不同地区和土壤条件可能适合不同的铧式犁耕作方法。
在实际操作中，应结合具体情况选择合适的耕作方法。
铧式犁的结构与工作原理
铧式犁是一种常用的农业机械，用于耕地、深翻土壤、施肥等作业。
它的结构主要由铧体、架子、挂钩、支架、翻耕板和犁铧等组成。
铧体是整个犁的主体部分，由两个铧片拼接而成，中间夹有一块铁板。
架子是将铧体与牛或拖拉机连接的部分，挂钩则负责将架子悬挂在车辆上。
支架可以调节铧体的深度和角度。
翻耕板则负责将土壤翻到上面来，便于整理。
铧式犁的工作原理是将铧体插入土壤中，利用犁尖切开土壤，犁铧再将土壤翻到上面来。
整个过程需要不断调整支架的深度和角度，以适应不同的土壤情况。
在耕作过程中，可以加装施肥器，让施肥和翻地同时进行，提高工作效率。
总之，铧式犁的结构和工作原理相对简单，但在农业生产中起到了至关重要的作用。
在使用时需要注意调整工作深度和角度，以及及时清理犁铧上的泥土和杂草，以保证其正常工作和延长使用寿命。
