第一节 铧式犁的基本构造和类型

铧式犁的结构与工作原理
铧式犁是一种农业机械设备，主要用于耕作和松土。

它的结构主要由犁体、犁刀和犁底三部分组成。

犁体是支撑和固定犁刀和犁底的主体部分，通常采用钢铁材料制造，具有较强的耐用性和稳定性。

犁刀是用来切断和翻转土壤的部分，通常在犁体上安装有多个犁刀，可以根据需要进行调整和更换。

犁底是用来压实和平整土壤的部分，通常由多个铧齿组成，可以根据需要进行调整和更换。

铧式犁的工作原理是利用犁刀在地面上切开和翻转土壤，然后用犁底对土壤进行压实和平整，从而提高土壤的松散度和透气性。

在使用铧式犁时，需要将其与拖拉机或其他动力机械相连接，然后通过调整犁刀和犁底的角度，根据不同的土壤类型和作业要求来进行操作。

铧式犁可以广泛应用于农田的耕作、种植和收割等工作，是现代农业生产中必不可少的一种机械设备。

- 1 -。

第一篇农业机械的结构与原理绪论（3学时）农业机械在农业现代化中的作用，农业机械的作业特点，农业科学、耕作制度和农业机械化的关系，农业机械学研究的主要领域，国内外农业机械的发展趋向，本课程的任务和学习方法。

要点：基本概念、国内外农业机械的发展趋向。

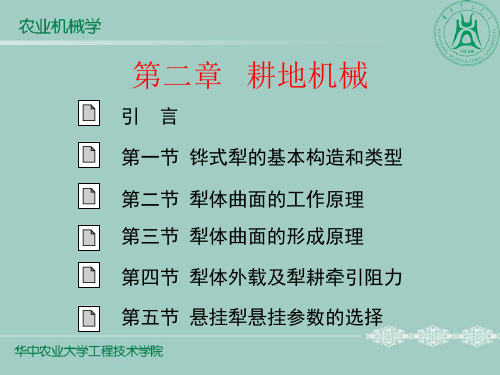

思考题：1、精确农业的概念？2、精确农业的工作过程？3、精确农业的工艺流程图？第一章耕地机械（8学时）第一节铧式犁的基本构造和类型一、铧式犁的主要类型目前耕地机械的主要类型为铧式犁、圆盘犁、凿型犁。

铧式犁的主要类型为牵引犁、半悬挂犁和悬挂犁等，根据农业生产的不同要求、自然条件变化、动力配备情况等，铧式犁在形式上又派生出一些具有现代特征的新型犁：双向犁、栅条犁、调幅犁、滚子犁、高速犁等。

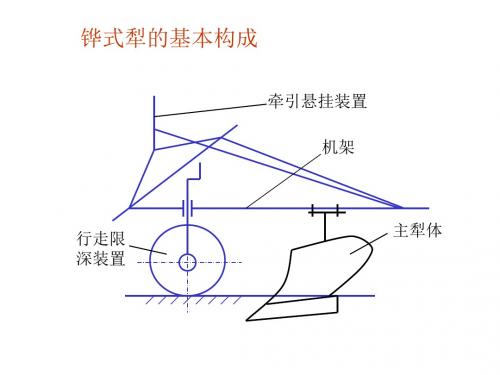

二、铧式犁的基本组成铧式犁主要由组成：犁架、主犁体、耕深调节装置、支撑行走装置、牵引悬挂装置等。

主犁体为铧式犁的核心工作部件。

三、铧式犁的型号表达方式部颁农机序列标准：1-耕整机械，2-种植施肥机械，3-田间管理和植保机械，4-收获机械，5-种子加工机械，6-农副产品加工机械，7-装卸运输机械，8-排灌机械，9-畜牧机械四、主犁体的结构及功用犁铧：切开土垡引导土垡上升至犁壁，犁壁：破碎和翻扣土垡，犁侧板：平衡侧向力，犁柱：联结犁架与犁体曲面，犁托：联结犁体曲面与犁柱，犁踵：耐磨件，防止犁侧板尾部磨损，可更换。

第二节犁体曲面的工作原理一、犁体曲面的类型犁铧与犁壁共同组成了犁体曲面，由于曲面的参数不同、性能不同，犁体曲面可分为：翻土型、碎土型和通用型（又称：螺旋型、熟地型、半螺旋型）。

二、犁体曲面的的工作原理从两面楔到三面楔的工作过程，理想土垡的翻转过程，理想土垡的宽深比的确定。

第三节犁体曲面的形成原理及设计方法一、犁体曲面的形成原理犁体曲面的形状对加工土壤的质量有至关重要的影响。

目前，所应用的犁体曲面的形状是经过长时间积累、不断修改、不断完善而形成的，是一个空间任意曲面，不可能用数学的方法来真实的描述，只能是用近似的方法，用做图原理来形成犁体曲面。

铧式犁的结构与工作原理
铧式犁是一种农业用具，用于耕地和翻土。

它的结构由下列几个部分组成：
1. 铧板或铧套：由一片或多片铧刀组成的平面，用于与土壤接触。

2. 支撑架：用于支撑铧板或铧套的结构，可以固定在农机上。

3. 调整装置：用于调整铧板或铧套的倾斜角度，以适应不同的土壤和工作要求。

4. 运动装置：用于带动铧刀，常见的有传动轴、链条和皮带等。

铧式犁的工作原理如下：
1. 开沟：当农机行驶时，铧板或铧套与土壤接触，创建一条沟槽。

2. 破碎土块：铧刀在行进中击打并破碎土壤，使其变得松散。

3. 混合有机物：铧刀的运动将土壤与有机物混合在一起。

4. 翻转土层：铧刀的翻转作用将下方的土壤翻转到上方，实现耕地的目的。

通过上述工作原理，铧式犁可以有效地改善土壤的结构和肥力，并提供适宜的条
件供种子生长。
