液压翻转犁作业技术规程 db21液压翻转犁是一种用于耕作的农业机械设备，它采用液压系统控制犁体的翻转和升降，具有操作简便、效率高等优点。
为了确保液压翻转犁的正常运行和安全使用，制定一份液压翻转犁作业技术规程是非常必要的。
一、液压翻转犁的基本结构和工作原理液压翻转犁主要由犁体、犁底、液压系统和操纵系统等部分组成。
犁体是犁的主体部分，通过犁底与地面接触，完成耕作操作。
液压系统是液压翻转犁的动力来源，通过控制液压油的流动，实现犁体的翻转和升降。
操纵系统则是用于控制液压系统的开关和控制装置。
液压翻转犁的工作原理是利用液压系统提供的动力，使液压油进入液压缸，从而推动犁体进行翻转和升降。
在作业过程中，通过操纵系统的控制，可以实现液压翻转犁的工作状态的切换和操作的灵活性。
二、液压翻转犁的作业准备1.检查液压系统：确保液压系统的油位充足，油质清洁，无渗漏现象，并进行必要的维护保养。
2.调整犁体的工作角度：根据具体作业要求，调整液压翻转犁的工作角度，保证犁体与地面接触均匀。
3.检查犁底和犁体：确保犁底和犁体的连接牢固，无松动现象，并进行必要的清理和维护。
4.检查操纵系统：检查操纵系统的控制装置是否正常，开关是否灵活，确保操作的安全性和可靠性。
三、液压翻转犁的作业操作1.启动液压系统：按照液压系统的操作要求，启动液压系统，确保液压翻转犁的液压缸可以正常工作。
2.控制犁体的翻转：通过操纵系统的控制装置，控制液压翻转犁的犁体进行翻转操作。
在翻转过程中，要注意犁体的平稳性和犁底与地面的接触状态。
3.控制犁体的升降：通过操纵系统的控制装置，控制液压翻转犁的犁体进行升降操作。
在升降过程中，要确保犁体的稳定性和升降的灵活性。
4.调整作业深度：根据具体作业要求，通过调整液压翻转犁的升降操作，控制作业深度。
注意作业深度的均匀性和适宜性。
5.完成作业工作：根据实际作业情况，掌握液压翻转犁的操作技巧和作业要领，完成耕作作业。
四、液压翻转犁的作业注意事项1.注意液压系统的保养：定期更换液压油，进行液压系统的清洗和维护，确保液压系统的正常工作。

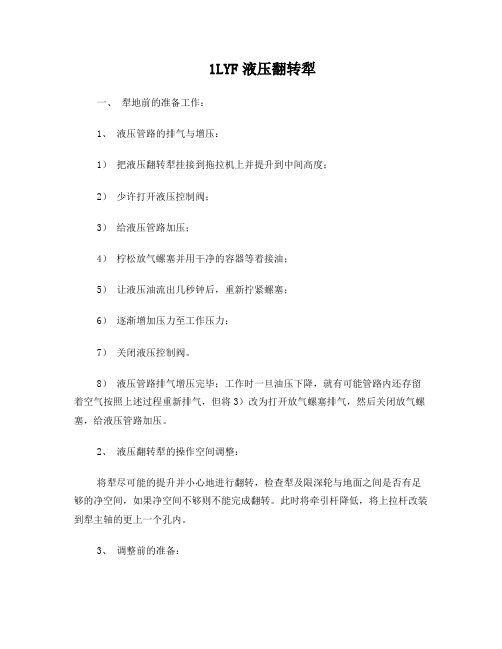

1LYF液压翻转犁一、犁地前的准备工作：1、液压管路的排气与增压：1）把液压翻转犁挂接到拖拉机上并提升到中间高度；2）少许打开液压控制阀；3）给液压管路加压；4）柠松放气螺塞并用干净的容器等着接油；5）让液压油流出几秒钟后，重新拧紧螺塞；6）逐渐增加压力至工作压力；7）关闭液压控制阀。
8）液压管路排气增压完毕；工作时一旦油压下降，就有可能管路内还存留着空气按照上述过程重新排气，但将3）改为打开放气螺塞排气，然后关闭放气螺塞，给液压管路加压。
2、液压翻转犁的操作空间调整：将犁尽可能的提升并小心地进行翻转，检查犁及限深轮与地面之间是否有足够的净空间，如果净空间不够则不能完成翻转。
此时将牵引杆降低，将上拉杆改装到犁主轴的更上一个孔内。
3、调整前的准备：首次使用前，建议将机器放到最低位置，在平整的空地上进行主要调整；然后到地里只需少量调整即可进行工作。
要调整的项目主要有：悬挂架、锁紧螺栓、限深轮（实际上只起平衡辅助作用不能限深）等。
4、悬挂架的调整：拖拉机悬挂系统中牵引板末端离地面距离小，便于进行牵引和拖拉农具，但是用来挂接液压翻转犁则不太合适，必须进行适当的调整。
否则在犁耕作业时耕作深度较深。
此时应进行下列调整：1）先将拖拉机液压提升装置的竖直吊杆收至最短，并且使两根吊杆一样长；2）将竖直吊杆下端的孔选择为固定孔而不是于浮动孔，否则液压翻转犁会不受拖拉机的控制，耕作效果很差，特别是在比阻较大的土壤中作业时；3）调整拖拉机的上拉杆，以从拖拉机到犁的方向略微上升为宜。
5、牵引板稳定杆的调整：该装置的作用是使液压翻转犁在作业时不随意左右摆动。
作业时下拉杆稳定杆应每边放松约2厘米，使犁体能够有一定量的左右摆动（约3~5厘米）。
可按以下步骤进行调整：1）将液压翻转犁升起；2）用锁紧螺管上的长孔，或是将螺管收短留出3~5厘米空隙，两侧必须一样长且不能左右摆动，否则将造成拖拉机牵引板使用寿命缩短或断裂。
6、限深轮的调整：限深轮的实际作用是辅助竖直吊杆对耕深进行控制。
铧式犁的分类简介作者：金桂香来源：《农机使用与维修》2014年第02期犁是一种耕地工具，它的主要功能是翻土和碎土。
以犁铧为主要工作部件的犁称为铧式犁。
长期以来耕地所用的主要工具就是铧式犁。
铧式犁历史最早，数量最多，使用最广泛，每年耗用的数量也比任何机械多。
铧式犁种类甚多，可以从各个方面区分成若干不同的体系。
同一台犁又可以根据不同的区分方法给以不同的名称。
由于铧式犁种类繁多，许多犁兼有几种性质，例如心土犁按其用途也称为松土犁；果园犁也是翻土犁等。
此外，还有把一般用途的犁称为普通犁，把在特定条件下使用的犁（如果园犁、偏置犁等）称作特种犁的。
由于历史的演进和发展，铧式犁的某些品种已经被淘汰了，例如畜力拉的乘犁或车犁，机力犁中的绳索牵引犁，双向犁中的天平犁、键式犁、滚转犁等，现在都已不用了。
从犁的形体构造、工作性能及所分布的地区来看，全世界的铧式犁可以认为是两大类：一类是东方型犁，另一类是西方型犁。
国内外目前常用的有代表性的机引普通犁为悬挂式四铧犁、牵引式五铧犁、半悬挂五铧犁。
下面介绍几种铧式犁：1.双向犁双向犁是指耕地时的来回两个行程中，去的行程如果是向右翻垡，而返回行程则是向左翻垡的犁。
用这种犁耕的地，垡片始终向地块的一边翻倒，地表不留沟垄。
双向犁在发展初期，主要是用于耕斜坡地，因为斜坡地只宜将垡片由高向低一个方向翻转。
由于双向犁耕的地不像普通犁那样要留下开墒的沟和合墒的埂，耕后地表平整，因此也适用于耕作灌溉地、小块地或形状不规则的地块。
另外，双向犁耕地时可由地块的一边开始一直耕到地块另一边，不必在地块中央或划小区开墒。
在耕地边、地头时，空行程也较普通犁少。
因有上述特点，故尽管双向犁的构造比较复杂，重量较大，且难以进行耕耙联合作业，但仍得到很大的发展。
双向犁的品种虽然很多，但基本类型只有两类，一类是用一个犁体兼顾左、右翻垡的兼用型；一类是由左翻和右翻两种犁体交替使用的单用型。
前者曾广泛用作畜力犁；后者多为机引犁。

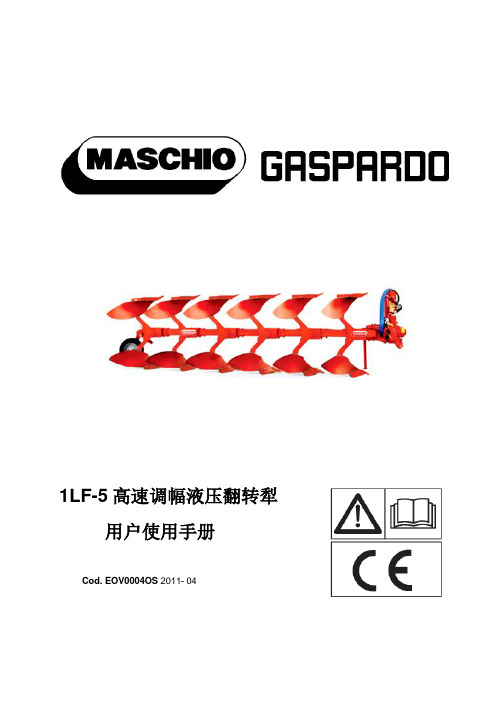

1LF-5高速调幅液压翻转犁用户使用手册Cod. EOV0004OS 2011- 04本手册包含大犁产品的使用和保养说明及所供备件。
“大犁”作为农机具，通过提升装置和通用3点悬挂与拖拉机挂接后用于土地耕作。
正确和良好的操作有助于提高产品的经济性和使用寿命。
因此我们建议严格按照以下说明操作，以防止可能会导致产品故障及影响产品使用寿命的错误发生。
遵守手册中的指示要求很重要，制造商将不承担任何若因疏忽或未遵守这些指示说明而导致全部和单项责任。
但为确保机器的正确操作及最大作业效率，制造商将根据客户的需求提供及时全面的服务及其它事宜。
制造商有权对机器进行任何可能认为是适当的的修改和改进，而毋须立即通知用户。
1. 安全条款2. 产品说明和技术参数3. 犁间距调整4. 保护系统5. 作业设置5.1. 犁壁5.2. 与拖拉机挂接5.3. 轴线/调直5.4. 前犁沟宽度5.5. 其它调整6. 犁深7. 运输和驻车8. 维修保养9. 选装件10.易损件清单1. 安全条款•全面完整地阅读和熟悉“大犁”的使用说明。
•若因未遵守下面所提及的安全和事故预防规则而产生的后果，生产商将不承担任何全部和单项责任。
1.1 遵守手册中和贴在“大犁”机器上的危险标识的指示说明（图1）。
1.2 机器的任何维护和调整只有在拖拉机关闭发动机且制动后才可进行。
1.3绝对禁止用本机器运送人员和牲畜。
1.4 绝对禁止无驾照或驾车不熟练人员以及那些健康状况不稳定人员来驾驶挂接本机器的拖拉机。
1.5严格遵守本手册建议的事故预防措施。
1.6机器挂接到拖拉机后会改变拖拉机前后桥的重量分配。
1.7在启动拖拉机和本机器前，必须检查运输和工作安全防护装置处于正确状态。
1.8贴在机器上的指示标签就如何预防事故提供了有效建议。
1.9在公路运输时，严格遵守当地的交通法规。
1.10遵守拖拉机的最大允许轴重、最大允许载重（总可调重量），运输规则和道路法规。
1.11在作业前一定要熟悉机器的控制和操作。
铧式犁的结构与工作原理
铧式犁是一种农业用具，用于耕地和翻土。
它的结构由下列几个部分组成：
1. 铧板或铧套：由一片或多片铧刀组成的平面，用于与土壤接触。
2. 支撑架：用于支撑铧板或铧套的结构，可以固定在农机上。
3. 调整装置：用于调整铧板或铧套的倾斜角度，以适应不同的土壤和工作要求。
4. 运动装置：用于带动铧刀，常见的有传动轴、链条和皮带等。
铧式犁的工作原理如下：
1. 开沟：当农机行驶时，铧板或铧套与土壤接触，创建一条沟槽。
2. 破碎土块：铧刀在行进中击打并破碎土壤，使其变得松散。
3. 混合有机物：铧刀的运动将土壤与有机物混合在一起。
4. 翻转土层：铧刀的翻转作用将下方的土壤翻转到上方，实现耕地的目的。
通过上述工作原理，铧式犁可以有效地改善土壤的结构和肥力，并提供适宜的条
件供种子生长。
液压翻转犁原理
液压翻转犁是一种用于耕地的农业机械设备。
其原理是通过液压系统控制犁体的上下和左右移动，从而实现耕地的作用。
液压翻转犁主要由下述部分组成：
1. 犁体：负责在地面上进行耕作。
2. 液压系统：由油箱、油泵、油管、阀门等组成，主要用于控制犁体的运动。
3. 控制装置：包括手柄、控制阀等，用于手动控制液压系统，使其按需运转。
液压系统的工作原理如下：
1. 液压油泵将油从油箱中抽出，并将其送到液压缸中。
这时，液压缸受到了压力，并且开始向外推动活塞。
2. 活塞推动了连接在其上面的杆子，进而使得犁体发生上下移动。
当需要改变方向时，通过控制装置调节阀门使得油流方向改变，从而实
现左右移动。
3. 当杆子返回时，活塞也会随之返回，并且将液压油重新送回到油箱中。
这样就完成了一个循环。
液压翻转犁的耕作原理如下：
1. 犁体通过液压系统进行上下和左右移动，从而使得犁体能够深入地面。
2. 犁体在地面上运动时，会将土壤翻转过来，从而使得底层的肥沃土壤暴露在表面。
3. 犁体在运动过程中还会将杂草、残根等物质混入到土壤中，这样可以保证耕地的质量。
4. 通过反复进行耕作，可以使得土壤更加肥沃，并且有助于保持土壤湿润度和通气性。
总之，液压翻转犁是一种非常实用的农业机械设备。
它能够快速、高效地完成耕作工作，并且具有较高的灵活性和可靠性。
推荐雷肯（德国）EurOpaL系列液压翻转犁作者：王丽萍来源：《现代农业·汉文版》 2019年第1期王丽萍（内蒙古锡林郭勒盟农牧业机械技术推广站，内蒙古锡林浩特 026000）[摘要] 锡林郭勒盟农区，自从秋收采用联合收割机收获后，由于割茬高，来年播种时，秸秆堵塞播种机，无法播种，春耕前，农民不得不烧荒，造成火灾隐患。
雷肯犁耕深达到30cm，并将秸秆埋在地面30cm以下土壤中，不用烧荒，就能播种，能够解决政府屡禁不止的烧荒问题，秸秆在土壤中腐烂后，补充土壤有机肥，有利于农业可持续发展。
[关键词] 雷肯犁烧荒秸秆1 概况锡林郭勒盟是内蒙古自治区所辖盟，内蒙古自治区中部，地处东经115°13′～117°06′，北纬43°02′～44°52′之间。
锡林郭勒盟属北部温带大陆性气候，其主要气候特点是风大、干旱、寒冷。
年平均气温0～3℃，平均降雨量295毫米，由东南向西北递减。
降雨多集中在7、8、9三个月内。
无霜期110～130 d。
2016年，锡林郭勒盟粮食作物种植面积15.62万hm2，其中，小麦种植面积3.53万hm2，玉米种植面积2.04万hm2。
目前，锡盟麦类和玉米生产基本实现从春种到秋收全程机械化作业，耕地以小型国产耕整地机械为主，耕深在15 cm左右，耕深浅。
播种以小型播种机为主。
收获以联合收割机收获为主，机收割茬高，割茬高度普遍在15 cm以上。
由于机收割茬高，来年在耕翻15 cm左右耕深后播种，机播时，由于农作物秸秆造成严重堵塞，造成机播无法进行，不得已，农民每年在耕地前烧荒，先把地表的农作物秸秆烧掉，再进行春耕播种。
锡盟地区春季风大，天干物燥，烧荒不仅污染空气，还极易造成火灾隐患。
秸秆埋在土里腐烂后，还是上好的农家肥，可以培肥地力，有利于农业可持续发展。
所以，地方各级政府严禁烧荒，但屡禁不止。
鉴于上述情况，特向锡盟广大农机用户推荐雷肯（德国）EurOpaL系列液压翻转犁，用以解决烧荒的问题。
