阀门密封面材料

WCB/LCB/LCC/WC6/WC在阀门中是什么材质W, Wrought,铸造；C-Carbon steel碳钢；A，B，C 表示钢种强度值由低到高WCA,WCB,WCC表示的是碳钢，ABC表示强度级别，一般常用WCB。

WCB对应的管道材质应为A106B，对应锻件材质为A105。

WC6是合金钢的铸件，对应管道材质约为A355 P11，锻件为A182 F11；另外还有WC9，耐高温合金钢，对应约为A355 P22，锻件对应A182 F22。

WC可焊性铸件LCB/LCC（ASTM A352）低温碳钢ITCS为进行冲击韧性碳钢; Impact Test C=Carbon S=Steel（A350）Split body 分体式，side entry 侧装（指执行机构）对应的是TOP entry 上装式阀门常用ASTM材料锻、铸件对照表（ASME ）注：1）锻造阀门阀体材质组织致密，不容易有缺陷，结构尺寸不受模具限制，承压性能可靠，多用于高压、氧气工况、小口径或其他小批量的阀门制造上，一般在高温、高压或低温或特殊介质下选择锻件；铸件一般只适用于中低压，多用于标准化的成型阀门的批量生产上。

2）材料A351 CF3M跟A182 F316L区别: 两个标准对应的材质都是316不锈钢。

CF3M 表示铸件，常用作阀门材料。

相对应的锻钢代号是A182 F316L。

ASTM A216 WCB是铸件，其锻件是A105；SS304的铸件是A351-CF8，锻件是A182-F304。

阀门材质选择制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。

制造阀门零件的材料要根据下列因素来选择：1、工作介质的压力、温度和特性。

2、该零件的受力情况以及在阀门结构中所起作用。

3、有较好的工艺性。

4、在满足以上条件情况下，要有较低的成本。

第一节阀体、阀盖和阀板（阀瓣）的材料一、灰铸铁：灰铸铁适用于公称压力PN≤，温度为-10℃～200℃的水、蒸汽、空气、煤气及油品等介质。

阀门的密封设计资料1.密封类型阀门密封设计主要有两种类型，即静密封和动密封。

静密封通常指的是阀门的阀座和阀板之间的密封，动密封则是指阀门的阀杆与阀体之间的密封。

根据实际工作要求和介质特性，确定适用的密封类型。

2.密封材料选择合适的密封材料对于阀门的密封性能至关重要。

常见的密封材料有橡胶、聚四氟乙烯(PTFE)、聚醚醚酮(PEEK)等。

根据介质的特性和工作条件，选择耐高温、耐腐蚀、耐磨损等特性的密封材料。

3.密封结构密封结构是决定阀门密封性能的关键因素之一、常见的密封结构有填料密封、波纹管密封和金属密封等。

填料密封通常采用填料环或填料包填充在阀杆和阀体之间的间隙，可以实现良好的密封效果。

波纹管密封则利用波形结构的金属管将阀体与阀杆连接，具有较好的抗震动和抗冲击能力。

金属密封适用于高温、高压和腐蚀性介质。

4.密封性能测试阀门的密封性能是保证阀门正常工作的重要指标。

通过密封性能测试，可以评估阀门的密封性能，并进行相应的改进和调整。

常用的密封性能测试方法有气密性测试、气压试验和泄漏测试等。

根据不同的阀门类型和应用场景，选择合适的测试方法进行密封性能测试。

5.密封环境适应性阀门在使用过程中会受到环境因素的影响，如温度变化、振动、腐蚀等。

因此，密封设计需要考虑阀门在不同环境条件下的适应性。

例如，在高温环境下，需要选择耐高温的密封材料和合适的密封结构，以确保阀门正常工作。

6.密封材料选择与匹配密封材料的选择和匹配直接影响阀门的密封性能。

密封材料的选择应考虑介质的特性、工作温度和压力等因素。

在密封材料的匹配上，需要考虑到密封材料与阀门材料之间的相容性，避免出现互不相容的情况，以确保密封性能的稳定和可靠。

7.密封面设计8.密封预紧力控制密封预紧力是保证阀门密封性能的重要因素之一、过低的预紧力容易导致泄漏，过高的预紧力则容易导致阀门操作不灵活。

因此，密封预紧力的控制需要根据具体情况进行调整。

常见的控制方法包括弹簧预紧、气缸预紧和液压预紧等。

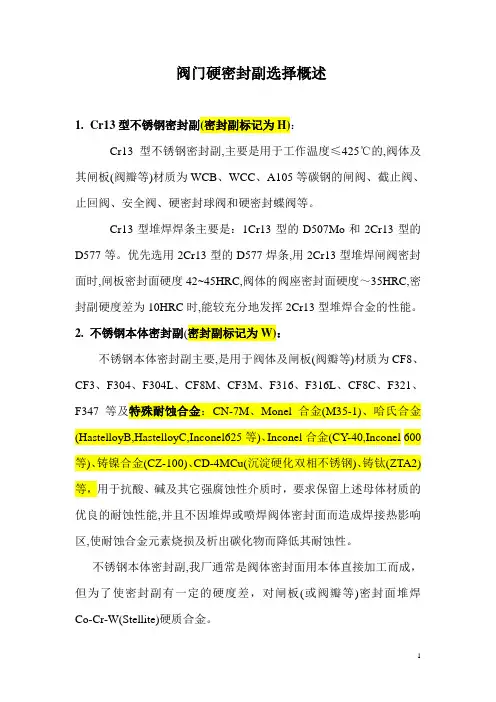

阀门硬密封副选择概述1.Cr13型不锈钢密封副(密封副标记为H)：Cr13型不锈钢密封副,主要是用于工作温度≤425℃的,阀体及其闸板(阀瓣等)材质为WCB、WCC、A105等碳钢的闸阀、截止阀、止回阀、安全阀、硬密封球阀和硬密封蝶阀等。

Cr13型堆焊焊条主要是：1Cr13型的D507Mo和2Cr13型的D577等。

优先选用2Cr13型的D577焊条,用2Cr13型堆焊闸阀密封面时,闸板密封面硬度42~45HRC,阀体的阀座密封面硬度～35HRC,密封副硬度差为10HRC时,能较充分地发挥2Cr13型堆焊合金的性能。

2.不锈钢本体密封副(密封副标记为W)：不锈钢本体密封副主要,是用于阀体及闸板(阀瓣等)材质为CF8、CF3、F304、F304L、CF8M、CF3M、F316、F316L、CF8C、F321、F347等及特殊耐蚀合金：CN-7M、Monel合金(M35-1)、哈氏合金(HastelloyB,HastelloyC,Inconel625等)、Inconel合金(CY-40,Inconel 600等)、铸镍合金(CZ-100)、CD-4MCu(沉淀硬化双相不锈钢)、铸钛(ZTA2)等，用于抗酸、碱及其它强腐蚀性介质时，要求保留上述母体材质的优良的耐蚀性能,并且不因堆焊或喷焊阀体密封面而造成焊接热影响区,使耐蚀合金元素烧损及析出碳化物而降低其耐蚀性。

不锈钢本体密封副,我厂通常是阀体密封面用本体直接加工而成，但为了使密封副有一定的硬度差，对闸板(或阀瓣等)密封面堆焊Co-Cr-W(Stellite)硬质合金。

特殊耐蚀合金的阀体和内件的密封面均为本体材料加工而成。

3．硬质合金密封副(密封副标记为Y)：硬质合金密封副(密封副标记为Y)，主要是用于低温阀门(-46℃~-254℃)、高温阀门(阀门工作温度＞425℃的,阀体材质为：WC6、WC9、ZGCr5Mo、PⅠ、PⅡ、PⅢ、PⅣ、PⅤ)、耐磨损阀门(含不同工作温度级的耐磨损阀门及抗冲蚀阀门)、抗硫阀门及高压阀门(国标阀门PN≥160MPa;Class≥900Lb)等或订货合同书有要求者。

球阀的密封面形式球阀是一种常用的阀门类型，具有快速切断、结构简单、密封可靠等优点，广泛应用于工业管道系统中。

而球阀的密封面形式对于阀门的性能和使用寿命起着重要的作用。

本文将围绕球阀的密封面形式展开详细阐述，包括密封面材料、密封面结构、密封面形状等方面的内容。

首先，球阀的密封面材料是影响其密封性能的重要因素之一。

根据不同的工作介质和工作条件，球阀的密封面材料一般选择金属、塑料或橡胶等。

金属密封面材料具有耐高温、耐腐蚀等优点，适用于工作温度较高、介质腐蚀性较强的场合；塑料密封面材料具有耐腐蚀、重量轻等特点，适用于工作温度较低、介质腐蚀性较弱的场合；橡胶密封面材料具有良好的密封性能和弹性，适用于工作温度较低、介质腐蚀性较弱的场合。

不同的密封面材料可以满足不同的工作要求，保证球阀的密封性能。

其次，球阀的密封面结构也对其密封性能有着重要影响。

常见的球阀密封面结构有单向密封和双向密封两种。

单向密封结构适用于只要求阀门关闭时密封的场合，其密封面结构简单，使用方便；双向密封结构适用于要求阀门关闭和开启时都能保持良好密封的场合，其密封面结构较为复杂，但密封性能更好。

根据具体的工作要求，选择合适的密封面结构可以提高球阀的密封性能和使用寿命。

再次，球阀的密封面形状也是影响其密封性能的重要因素之一。

常见的球阀密封面形状有球面形、圆锥形和平面形三种。

球面形密封面适用于要求高密封性能的场合，其密封面与密封面之间的接触面积大，密封性能好；圆锥形密封面适用于工作环境较脏、易堵塞的场合，其密封面结构相对简单，不容易堵塞；平面形密封面适用于要求不高的场合，其密封面结构简单，易于加工。

根据具体的工作要求，选择合适的密封面形状可以提高球阀的密封性能和适用性。

综上所述，球阀的密封面形式对其密封性能和使用寿命有着重要的影响。

在选择球阀时，需要根据具体的工作条件和要求，选择合适的密封面材料、密封面结构和密封面形状。

只有确保密封面与密封面之间能够良好接触，并且能够在工作环境中保持良好的密封性能，才能确保球阀的正常运行和使用效果。
