阀门型号代号及阀体和密封面材料
1、阀门系列类型代号：
【A】代表安全阀；【B】代表保温阀；【CS】【S】代表疏水阀；【D】代表蝶阀；【DX】代表低温阀门；【G】代表隔膜阀；【GA】代表杠杆式安全阀；【GL】代表过滤器；【GJ】代表管夹阀；【H】代表止回阀、底阀；【J】代表截止阀；【L】代表节流阀；【P】代表排污阀；【Q】代表球阀；【U】代表柱塞阀；【W】代表波纹管阀门；【X】代表旋塞阀【Y】代表减压阀；【Z】代表闸阀。
2、阀门系列连接方式代号：
【1】代表内螺纹连接；【2】代表外螺纹连接；【4】代表法兰连接；【6】代表焊接；【7】代表对夹式连接；【8】代表快装连接（卡箍式）；【9】代表卡套式连接。
3、阀门系列阀体材料代号：
【C】代表碳钢（WCB）；【H】代表Cr13系不锈钢；【I】代表铬钼系钢；【K】代表可锻铸铁；【L】代表铝合金【P】代表铬镍系不锈钢；【Q】代表球墨铸铁；【R】代表铬镍钼系不锈钢；【S】代表塑料；【T】代表铜及铜合金；【Ti】代表钛及钛合金；【V】代表铬钼钒钢；【Z】代表灰铸铁。
4、阀门系列密封面或衬里材料代号：
【H】代表Cr系不锈钢；【F】代表氟塑料；【J】代表衬胶；【B】代表锡基轴承合金（巴氏合金）；【C】代表搪瓷；【D】代表渗氮钢；【G】【TC】代表陶瓷；【M】代表蒙乃尔合金；【N】代表尼龙塑料；【P】代表渗硼钢；【Q】代表衬铅；【R】代表奥式体不锈钢；【S】代表塑料；【T】代表铜合金；【X】代表橡胶；【Y】代表硬质合金。
阀门型号上每个字母的含义-lk一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。
由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。
阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。
阀门型号的组成由七个单元顺序组成（见下表）1．阀门的类型代号表1—1阀门类型代号阀门类型代号阀门类型代号闸阀Z 球阀Q 疏水阀S截止阀J 旋塞阀X 安全阀 A 节流阀L 液面指示器M 减压阀Y 隔膜阀G 止回阀H柱塞阀U 碟阀 D2．传动方式代号用阿拉伯数字表示，按表1—2的规定表1—2传动方式代号传动方式代号电磁阀电磁—液动电—液动蜗轮正齿轮01234伞齿轮气动液动气—液动电动56789注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。
防爆电动用“9B”表示。
3．连接形式代号用阿拉伯数字表示，按表1—3的规定表 1—3连 节 形 式 代 号 连 节 形 式 代 号 内 螺 纹 外 螺 纹 法 兰 焊 接1 2 4 6对 夹 卡 箍 卡 套7 8 9注：焊接包括对焊和承插焊4．结构形式代号用阿拉伯数字表示1—4~13 表 1—4闸 阀 结 构 形 式 代 号 弹 性 闸 板 0 单 闸 板 1楔 式 双 闸 板 2 单 闸 板 3明 杆平 行 式双 闸 板 4 单 闸 板 5 暗 杆 楔 式刚 性双 闸 板6表 1—5截 止 阀 和 节 流 阀 结 构 形 式 代 号 直 通 式 1 角 式 4 直 流 式5 直 通 式6 平 衡角 式7表 1—6球 阀 结 构 形 式 代 号 直 通 式 1 L 形 4浮 动 T 形三 通 式5 固 定直 通 式7表 1—7蝶 阀 结 构 形 式代 号杠 杆 式 垂 直 板 式 斜 板 式0 1 3表 1—8隔 膜 阀 结 构 形 式代 号 屋 脊 式 1截 止 式 闸 板 式3 7表 1—9旋 塞 阀 结 构 形 式 代 号 直 通 式 3 T 形 三 通 式 4填 料 四 通 式 5 直 通 式 7 油 封T 形 三 通 式8表 1—10止 回 阀 和 底 阀 结 构 形 式 代 号 直 通 式 1 升 降 立 式 2 单 瓣 式 4 多 瓣 式 5旋 启双 瓣 式6表 1—11安 全 阀 结 构 形 式 代 号 带 散 热 片 全 启 式0 12封 闭全 启 式 4 双弹簧微启式 3 微 启 式 7 全 启 式 8带 板 手微 启 式5弹 簧不 封 闭带控制机构全 启 式6 脉 冲 式9注：杠杆式安全阀在类型代号前加“G ”汉语拼音字母。

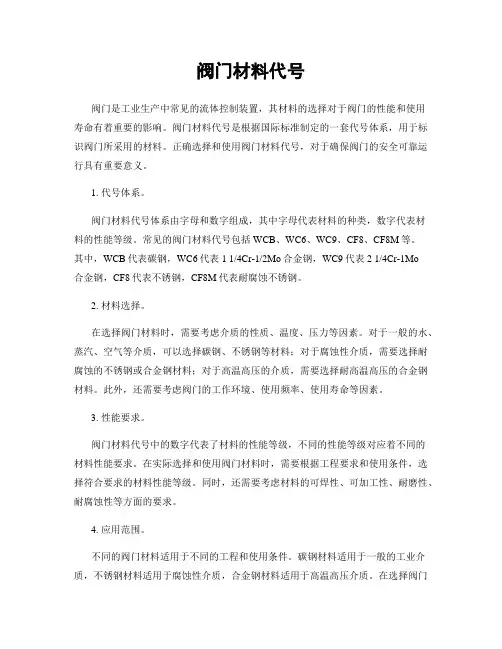

阀门材料代号阀门是工业生产中常见的流体控制装置，其材料的选择对于阀门的性能和使用寿命有着重要的影响。
阀门材料代号是根据国际标准制定的一套代号体系，用于标识阀门所采用的材料。
正确选择和使用阀门材料代号，对于确保阀门的安全可靠运行具有重要意义。
1. 代号体系。
阀门材料代号体系由字母和数字组成，其中字母代表材料的种类，数字代表材料的性能等级。
常见的阀门材料代号包括WCB、WC6、WC9、CF8、CF8M等。
其中，WCB代表碳钢，WC6代表1 1/4Cr-1/2Mo合金钢，WC9代表2 1/4Cr-1Mo合金钢，CF8代表不锈钢，CF8M代表耐腐蚀不锈钢。
2. 材料选择。
在选择阀门材料时，需要考虑介质的性质、温度、压力等因素。
对于一般的水、蒸汽、空气等介质，可以选择碳钢、不锈钢等材料；对于腐蚀性介质，需要选择耐腐蚀的不锈钢或合金钢材料；对于高温高压的介质，需要选择耐高温高压的合金钢材料。
此外，还需要考虑阀门的工作环境、使用频率、使用寿命等因素。
3. 性能要求。
阀门材料代号中的数字代表了材料的性能等级，不同的性能等级对应着不同的材料性能要求。
在实际选择和使用阀门材料时，需要根据工程要求和使用条件，选择符合要求的材料性能等级。
同时，还需要考虑材料的可焊性、可加工性、耐磨性、耐腐蚀性等方面的要求。
4. 应用范围。
不同的阀门材料适用于不同的工程和使用条件。
碳钢材料适用于一般的工业介质，不锈钢材料适用于腐蚀性介质，合金钢材料适用于高温高压介质。
在选择阀门材料时，需要充分考虑工程的实际情况，选择合适的材料代号，以确保阀门的安全可靠运行。
5. 结语。
阀门材料代号是阀门材料的标识，正确选择和使用阀门材料对于确保阀门的安全可靠运行具有重要意义。
在选择阀门材料时，需要考虑介质的性质、温度、压力等因素，选择符合要求的材料性能等级。
同时，还需要考虑材料的可焊性、可加工性、耐磨性、耐腐蚀性等方面的要求。
只有正确选择和使用阀门材料，才能确保阀门的安全可靠运行，延长阀门的使用寿命，降低维护成本，提高生产效率。
常见阀门编号规则1、表示阀门的类型D蝶阀H止回阀和底阀Q表示球阀Y减压阀J截止阀X旋塞阀S疏水阀L节流阀Z闸阀注：一些特殊的阀，在其代号前表示，加以下字母代号如：D表示低温阀，W表示波纹管阀，H表示缓闭阀B表示带保温2、表示阀门的驱动方式电磁动5锥齿轮3蜗轮传动6气动4正齿轮传动9电动7液动8气-液动注：如果阀门为handwheel手动时，此栏不写3、阀门两端的连接形式1内螺纹7对夹2外螺纹8卡箍4法兰9卡套6焊连接4、阀结构形式代号（用来表示阀门内部具体的结构）1）闸阀、楔式弹性闸阀1、楔式明杆单闸板2、楔式明杆双闸板3、明杆单闸板平板4、明杆双闸板平板5、暗杆楔式单闸板6、暗杆楔式双闸阀7、暗杆单闸平板阀8、暗杆双闸平板阀2）截止阀1、直通式阀4、角式阀3）止回阀1、升降直通式2、升降立式4、单瓣旋启式6、双瓣旋启式7、蝶式4）球阀1、直通浮动式7、固定直通式5）蝶阀、单偏心1、中心垂直板2、双偏心3、三偏心注：其它类型阀门请参阅JB/T3085、密封面或衬里材料代号B巴氏合金C珐琅F氟塑料H Cr13系列J衬胶M蒙乃尔合金N尼龙塑料R奥氏体不锈钢T铜X橡胶P表硼钢Y硬质合金注：如果密封面代号用W透露表现，透露表现密封面材料为本体材料，即间接在阀体加工密封面，不消另外堆焊或用别的密封面材料。
不锈钢阀体常用本体作密封面材料。
6、公称压力国标或德标、俄标类常用千克压力力透露表现，即10倍的MPa值。
美标用磅透露表现Lb,日标阀用K透露表现注：1、当介质温度高于425℃时，标注最高工作温度下的工作压力2、公称压力小于等于1.6MPa的铸铁，阀体材料代号可以省略3、公称压力大于等于 2.5Mpa的碳钢，阀体材料代号可以省略7、阀体材料代号C碳钢H Cr13系列钢I铬钼钢K可锻铸铁P铬镍不锈钢Q球墨铸铁Ti钛及钛合金V铬钼钒钢R铬镍钼不锈钢T铜Z灰铸铁例：Z40H-16C-250表示：法兰连接的铸钢楔式弹性单闸板阀，密封面为13Cr,16压力，公称通径为250（国标）J41W-25P-50表示：法兰连接的不锈钢直通式截止阀，密封面为本体材料，25压力，通径为50（国标）H44Y-40C-80透露表现：法兰毗连的铸钢旋启式止回阀，密封面硬质合金钢，40压力，通径为80（国标）Z40H-150LB-6”透露表现：法兰毗连的弹性楔式明杆闸阀，密封面为13Cr，150磅压力。
按国产阀门型号标准来说，闸阀的型号是由阀门类型，闸阀驱动方式，闸阀连接方式,闸阀结构形式，密封材料，阀体材料代号来表示。
1、闸阀类型代号为Z;2、闸阀的驱动方式代号由字母表示,常见的有2-电液动，9-电动，6—气动，5—锥齿轮传动，3-涡轮蜗杆；手动不需要写出来;3、闸阀的连接形式代号用字母表示,1—内螺纹,2-外螺纹，4-法兰式，6-焊接时,7-对夹式，9-卡箍，0-卡套；4、闸阀结构形式代号,0—弹性闸板，1-明杆楔式单闸板阀，2-明杆楔式双闸板阀，3—明杆平行式单闸板阀,4-明杆平行式双闸板阀，5-暗杆楔式单闸板阀，6—暗杆楔式双闸板阀，7—暗杆平行单闸板阀，9-暗杆平行双闸板阀;5、密封材料或衬里材料分别用R-奥氏体不锈钢,T-铜合金，X-橡胶，S-塑料，N-尼龙塑料,F—氟塑料，H—Cr系不锈钢，Y—硬质合金，J—衬胶，M-蒙乃尔合金，Tc—陶瓷；6、阀体材料代号Z-灰铸铁,K—可锻铸铁，Q-球墨铸铁，T-铜及合金，C-碳钢，P—铬镍系不锈钢,R—铬镍钼系不锈钢，V—铬钼钒钢。
举例：对于电动、法兰连接、明杆楔式双闸板，密封面材料由阀体直接加工而成，公称压力PN0。
1MPa阀体材料为灰铸铁的闸阀：Z942W—1电动楔式双闸板闸阀。
Z15T代表手动,内螺纹连接，暗杆楔式单闸板，密封面材料为铜合金，公称压力为PN1MPa；Z15W—16T代表手动，内螺纹连接，暗杆楔式单闸板，阀体材料为铜合金，阀座密封面材料由阀体直接加工，公称压力为PN1.6MPa；Z45T/W—10代表手动，法兰连接,暗杆楔式单闸板，阀体材料为铜合金，阀座密封面材料订缉斥垦俪旧筹驯船沫由阀体直接加工,公称压力为PN1MPa；Z41T—10代表手动,法兰连接,明杆楔式单闸板,密封面材料为铜合金，公称压力为PN1MPa。

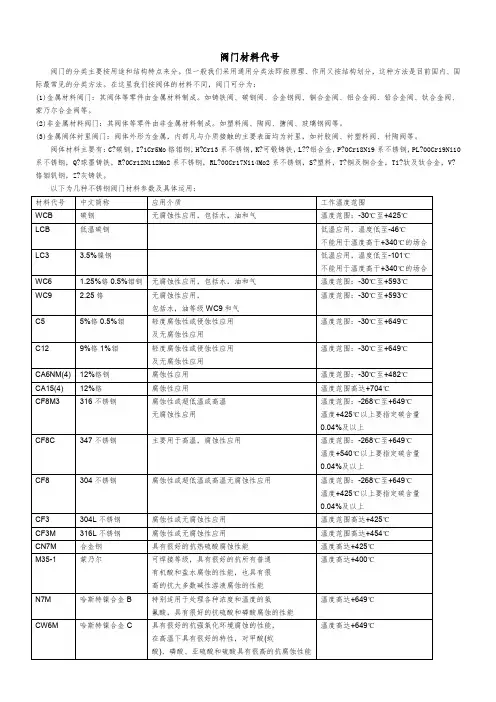

阀门材料代号
阀门的分类主要按用途和结构特点来分。
但一般我们采用通用分类法即按原理、作用又按结构划分，这种方法是目前国内、国际最常见的分类方法。
在这里我们按阀体的材料不同，阀门可分为：
(1)金属材料阀门：其阀体等零件由金属材料制成。
如铸铁阀、碳钢阀、合金钢阀、铜合金阀、铝合金阀、铅合金阀、钛合金阀、蒙乃尔合金阀等。
(2)非金属材料阀门：其阀体等零件由非金属材料制成。
如塑料阀、陶阀、搪阀、玻璃钢阀等。
(3)金属阀体衬里阀门：阀体外形为金属，内部凡与介质接触的主要表面均为衬里，如衬胶阀、衬塑料阀、衬陶阀等。
阀体材料主要有：C?碳钢，I?1Cr5Mo铬钼钢，H?Cr13系不锈钢，K?可锻铸铁，L??铝合金，P?0Cr18Ni9系不锈钢，PL?00Cr19Ni10系不锈钢，Q?球墨铸铁，R?0Cr12Ni12Mo2系不锈钢，RL?00Cr17Ni14Mo2系不锈钢，S?塑料，T?铜及铜合金，Ti?钛及钛合金，V?铬钼钒钢，Z?灰铸铁。
型代号用汉语拼音字母表示如下表各类阀门型号含义各类阀门结构形式其它电动阀：“B”为防爆电动装置。
“Y”“S”为未注代号的均为普通型电动装置。
阀门型号：首位前加“K”表示抗硫阀；“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。
“G”表示联合设计的截止、节流阀。
“C”表示CVA标准。
“S”表示地下水门。
“W”高中压表示波纹管阀；“W”低压表示卧式安装。
“HD”表示止回蝶阀；“GD”表示高真空截止阀。
“D”表示低温阀。
材质：1）C4 C6表示耐浓硝酸的新钢种。
2）TI表示耐剧腐蚀的工业钝钛。
3）N表示铝铌铜氮钢。
4）RL表示超低碳的不锈钢。
阀门型号编制方法阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素。
阀门型号的标准化对阀门的设计、选用、销售提供了方便。
当今阀门的类型和材料越来越多，阀门的型号编制也愈来愈复杂。
目前，阀门制造厂一般采用统一编号方法；凡不能采用统一编号的方法，各制造厂均按自己的需要制订编号方法。
JB308-75《阀门型号编制方法》适用于工业管道用闸阀、节流阀、球阀、蝶阀、隔膜阀、柱塞阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。
它包括阀门的型号编制和阀门的命名。
一、阀门的型号编制阀门型号由7个单元组成，其含义如表1所示。
1、类型代号（即表1的1单元）类型代号用汉语拼音字母表示。
如表2所示：2、传动方式代号（即表1的2单元）传动方式代号用阿拉伯数字表示。
如表3所示：注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
2.对于气动或液动：常开式用6k、7k表示；常闭式用6B、7B 表示；气动带手动用6S表示；防爆电动用“9B”表示。
3、连接形式代号（即表1的3单元）如表4所示：:4、结构形式代号（即表1的4单元）结构形式代号用阿拉伯数字表示，如表5~表14所示：5、阀座密封面或衬里材料代号（即表1的5单元）阀座密封面或衬里材料代号用汉语拼音字母表示，如表15所示：注：由阀体直接加工密封面材料用“W”表示；当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号（隔膜阀除外）。

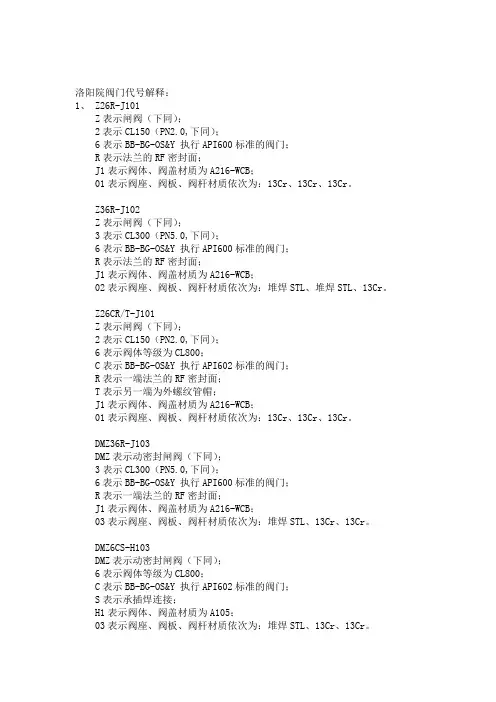

洛阳院阀门代号解释：1、Z26R-J101Z表示闸阀（下同）；2表示CL150（PN2.0,下同）；6表示BB-BG-OS&Y 执行API600标准的阀门；R表示法兰的RF密封面；J1表示阀体、阀盖材质为A216-WCB；01表示阀座、阀板、阀杆材质依次为：13Cr、13Cr、13Cr。
Z36R-J102Z表示闸阀（下同）；3表示CL300（PN5.0,下同）；6表示BB-BG-OS&Y 执行API600标准的阀门；R表示法兰的RF密封面；J1表示阀体、阀盖材质为A216-WCB；02表示阀座、阀板、阀杆材质依次为：堆焊STL、堆焊STL、13Cr。
Z26CR/T-J101Z表示闸阀（下同）；2表示CL150（PN2.0,下同）；6表示阀体等级为CL800；C表示BB-BG-OS&Y 执行API602标准的阀门；R表示一端法兰的RF密封面；T表示另一端为外螺纹管帽；J1表示阀体、阀盖材质为A216-WCB；01表示阀座、阀板、阀杆材质依次为：13Cr、13Cr、13Cr。
DMZ36R-J103DMZ表示动密封闸阀（下同）；3表示CL300（PN5.0,下同）；6表示BB-BG-OS&Y 执行API600标准的阀门；R表示一端法兰的RF密封面；J1表示阀体、阀盖材质为A216-WCB；03表示阀座、阀板、阀杆材质依次为：堆焊STL、13Cr、13Cr。
DMZ6CS-H103DMZ表示动密封闸阀（下同）；6表示阀体等级为CL800；C表示BB-BG-OS&Y 执行API602标准的阀门；S表示承插焊连接；H1表示阀体、阀盖材质为A105；03表示阀座、阀板、阀杆材质依次为：堆焊STL、13Cr、13Cr。
2、J35R-J102J表示截止阀（下同）；3表示CL300(PN5.0，下同)；5表示BB-BG-OS&Y 执行API600标准的阀门，PTFE填料；R表示法兰的RF密封面；J1表示阀体、阀盖材质为A216-WCB；02表示阀座、阀板、阀杆材质依次为：堆焊STL、堆焊STL、13Cr。
阀门编号规则阀门的型号编制方法一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。
阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。
阀门型号的组成由七个单元顺序组成(见下表)1(阀门的类型代号表1—1阀门类型代号阀门类型代号阀门类型代号Z Q S 闸阀球阀疏水阀J X A 截止阀旋塞阀安全阀L M Y 节流阀液面指示器减压阀G H 隔膜阀止回阀U D 柱塞阀碟阀2(传动方式代号用阿拉伯数字表示，按表1—2的规定表1—2传动方式代号传动方式代号0 5 电磁阀伞齿轮1 6 电磁—液动气动2 7 电—液动液动3 8 蜗轮气—液动4 9 正齿轮电动注:?手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
?对于气动或液动:常开式用6K、7K表示;常闭式用6B、7B表示;气动带手动用6S 表示。
防爆电动用“9B”表示。
3(连接形式代号用阿拉伯数字表示，按表1—3的规定表1—3连节形式代号连节形式代号1 7 内螺纹对夹2 8 外螺纹卡箍4 9 法兰卡套6 焊接注:焊接包括对焊和承插焊4(结构形式代号用阿拉伯数字表示1—4~13表1—4闸阀结构形式代号0 明杆楔式弹性闸板1 刚单闸板2 双闸板3 平行式性单闸板4 双闸板暗杆楔式 5 单闸板6 双闸板表1—5截止阀和节流阀结构形式代号1 直通式4 角式5 直流式6 平衡直通式7 角式表1—6球阀结构形式代号直通式 1浮动 L形三通式 4T形 5固定直通式 7表1—7蝶阀结构形式代号0 杠杆式1 垂直板式3 斜板式表1—8隔膜阀结构形式代号1 屋脊式3 截止式7 闸板式表1—9旋塞阀结构形式代号3 直通式填料 4 T形三通式5 四通式7 油封直通式8 T形三通式表1—10止回阀和底阀结构形式代号1 升降直通式2 立式4 单瓣式旋启 5 多瓣式6 双瓣式表1—11安全阀结构形式代号0 带散热片全启式封闭 124 全启式弹簧 3 双弹簧微启式带板手 7 微启式不封闭 8 全启式5 微启式6 带控制机全启式构9 脉冲式注:杠杆式安全阀在类型代号前加“G”汉语拼音字母。
阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
以下图为例：1、阀门类型代号：即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。
（2）截止阀类型代号前加“W”，表示波纹管密封阀门。
（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。
（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。
（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。
2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。
防爆电动装置的阀门用9B表示，户外耐热式用9R表示。
3、连接方式代号：即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。
常用阀门缩写代号1. 材质：C.S 铸造碳钢; C.I 铸铁; SS 不锈钢。
2.结构特征：2.1. 代号含义B.B—螺栓连接阀盖；T.B—螺纹连接阀盖；BC:螺栓连接阀盖.OS&Y—明杆支架外螺纹型; BG:栓联压盖;LF—升降式阀瓣；SW—旋启式阀瓣; SP—弹簧推拉式阀瓣；TA:蝶板可调,双偏心,球面密封; TC: :蝶板可调,三偏心,球面密封;PSB—压力自紧密封阀盖；DS—园盘式;W.B—焊接阀盖。

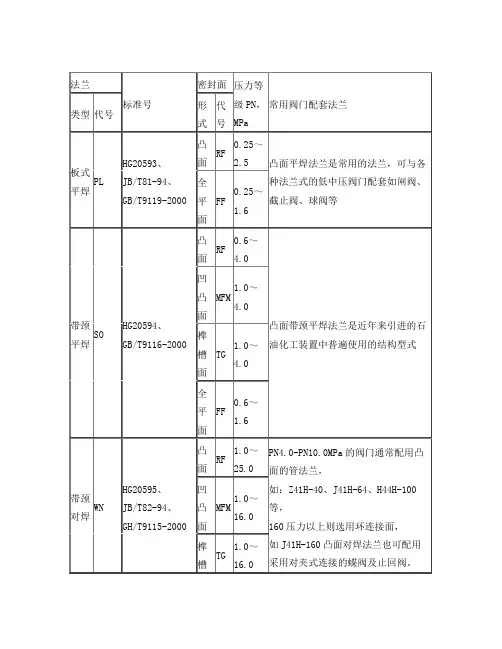

FB:全通径; RB:缩径. LB:加长阀盖BB-BG-OS&Y—螺栓连接阀盖,螺栓连接压盖,明杆支架型.PS-COVER SWING:压力密封阀盖,旋启式.2.2.缩写含义(含英文):BB Bolted Bonnet 栓接阀帽(圆弧顶)BC Bolted Cap 栓接阀帽(平顶)FB Full Bore 通孔FF Flat Face 全平面FMF Female Face 凹面FLG Flange 法兰ISNS Inside Screw andNon-rising Stem 内螺纹暗杆ISRS Inside Screw andRising Stem 内螺纹明杆O.S & Y Outside Screwand York 外螺纹共轭式PB Pressure Self-sealBonnet 压力自紧密封压盖RB Reducing Bore 缩孔RF Raise Face 突面RF(A) 法兰密封面：密纹水线Ra6.3~12.5 微米用于非金属平垫片RJ Ring Joint 环连接面RS Rising Stem 明杆STL Stellite Alloy 司太立合金SW Socket-welding 承插焊SB Screwed Bonnet 螺纹阀帽(圆弧顶)SC Screwed Cap 螺纹阀帽(平顶)Th Thread 螺纹Rc 55°圆锥内螺纹FM Female flange face凹面法兰M Male flange face 凸面法兰3.法兰密封面型式：RF—凸台光滑面; FE—凹面; RJ—环连接面；FM—凹凸面;FF—全平面.4.端连接型式：BW—对焊连接; SW—承插焊连接；THR—内螺纹连接;SW/THR:一端承插焊连接/另一端内螺纹连接;WPL：—端焊接,另一端丝堵.TE:螺纹端.SCh:管级号;XXS:加厚管.5.垫片：COAG—低碳钢芯片—柔性石墨复合垫；COKG—不锈钢芯片—柔性石墨复合垫；SWKG—不锈钢芯片—柔性石墨缠绕垫；OVK9—304椭园垫; OV A2—10#椭园垫;OCA2—10#八角形垫；OCK9—304八角形垫.GRAF:柔性石墨.注:1. 1).阀杆应为锻件材料.2). 用于CN:1和4至8A的上密封座(密封面),其最低HB250.3).表示“未作规定”.2. HF表示“硬质敷焊材料”,用CoCr或NiCr焊接合金,使用NiCr时组合编号添加后缀A.3. 不应使用13Cr易切削钢.4. 对CN1,配对密封面之间至少要有不少于布氏50度的硬度差.5. 当两种材料之间被一条斜线分割开时,这表示两种单独的材料,一种用于阀体密封面,另一种用于闸板密封面,没有暗示那种材料优先适用于那个零件。
阀门型号编制方法
根据JB308－75规定，阀门的型号由七个单元顺序组成。
阀体材料
公称压力数值
阀座密封面或衬里材料
结构形式
连接形式
驱动方式
阀门类型
1#渣池
；.
注：1、低温阀、带加热套的保温阀、带波纹管的阀门和杠杆式安全阀在代号前分别加汉语拼音字母“D”、“B”、“W”和“G”。
2、用手轮、手柄和板手驱动的阀及安全阀、减压阀、疏水阀省略驱动方式代号。
对于气动或
液动的阀、常闭式用6B、7B表示，常开式用6K、7K表示，气动兼手动的用6S表示。
防爆电动用9B表示。
3、焊接连接包括对焊和承插焊。
注：1、由阀体直接加工的阀座密封材料代号用“W”表示。
2、当阀座和阀瓣（阀板）密封材料不同时，用低硬度材料代号表示（隔膜阀除外）。
；. 注：P g≤16kgf/cm2的P g≥25kgf/cm2的碳钢阀，省略本代号
注：耐酸钢、不锈钢允许不涂漆，铜合金不涂漆。
其它电动阀：“B”为防爆电动装置。
“Y”“S”为未注代号的均为普通型电动装置。
阀门型号：首位前加“K”表示抗硫阀；“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。
“G”表示联合设计的截止、节流阀。
“C”表示CVA标准。
“S”表示地下水门。
“W”高中压表示波纹管阀；“W”低压表示卧式安装。
“HD”表示止回蝶阀；“GD”表示高真空截止阀。
“D”表示低温阀。
材质：1）C4 C6表示耐浓硝酸的新钢种。
2）TI表示耐剧腐蚀的工业钝钛。
3）N表示铝铌铜氮钢。
4）RL表示超低碳的不锈钢。
水力控制阀油浸纸绝缘电力电缆油浸纸绝缘电力电缆类产品，以绝缘纸的字母“Z”代号列为首位，其余各项型号编制及字母含义如下：注：a.数字涵义详见以下附表。
b.铜芯代表字母T一般省略不写。
例如：铜芯不滴流油浸纸绝缘铅套聚氯乙烯套电力电缆铝芯粘性油浸纸绝缘铝套裸细钢铠装电力电缆电缆外护层的型号按铠装层和外被层的结构顺序用阿拉伯数字表示。
每一数字表示所采用的主要材料和意义见下表。
交联聚乙烯绝缘电力电缆交联聚乙烯绝缘电力电缆，以交联聚乙烯代号字母“YJ”为首位，其余各项型号编制及字母含义如下：注：*铜导体代号字母“T”一般省略。
S-加铜丝屏蔽时。
铜芯交联聚乙烯绝缘氯乙烯护套电力电缆铝芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆聚氯乙烯绝缘聚氯乙烯护套电力电缆聚氯乙烯绝缘聚氯乙烯护套电力电缆，以绝缘塑料代号字母“V”为首位，其余各项型号编制及字母含义如下：注：铜导体代号字母“T”一般省略。
例如：聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆铝芯聚氯乙烯绝缘聚氯乙烯护套粗钢带铠装电力电缆注：*铜芯代表字母“T”型号中一般略写。
电缆型号及名称见下表。
铝芯聚乙烯绝缘钢带铠装聚氯乙烯外护层控制电缆铜芯橡皮绝缘铅套钢带铠装控制电缆外护层型号（数字代号）表示的材料涵义按GB2952规定派生及特性用的数字及字母意义为：1-铜丝缠绕屏蔽；80-耐热+80°C塑料；R-软结构线芯；2-铜带绕包屏蔽；105-耐热+105°C塑料。
阀门密封面形式是阀门最重要的技术参数和阀门制造的关键工艺部分，其代号通常表示阀门的密封面类型和某些特殊的工艺要求。
不同的阀门密封面形式代号适用于不同类型的阀门，下面将分别介绍几种常见的阀门密封面形式及其代号。
一、金属对金属密封：这种形式的阀门常见于球阀和闸阀，代号通常为：1. 球阀：Q41、Q41F、Q41H、Q41Y，其中F代表阀座为聚四氟乙烯材料密封，H代表阀座为不锈钢材质，Y代表阀座为硬密封材质。
2. 闸阀：Z41T、Z41H、Z41W等，其中T代表铜合金材料密封座，H代表阀座为不锈钢材质，W代表阀座为硬密封材质。
二、金属对非金属密封：这种形式的阀门常见于截止阀和止回阀，常见的密封材料包括聚四氟乙烯、石墨等。
代号通常为：1. 截止阀：J41H（金属对聚四氟乙烯）、H41W（橡胶或皮革对金属）、J91T（双金属对双弹性橡胶）等。
其中H代表金属密封，W代表橡胶或皮革密封，T代表双金属材料。
2. 止回阀：H42H（金属对聚四氟乙烯）、T42H（金属对金属表面）、HT241（弹性石墨对金属）等。
其中H代表金属密封，T代表石墨密封。
三、自密封阀：这种形式的阀门常用于高压大口径管道，无需经常检修。
代号通常为Z41X-XX，其中X表示阀门的形式（如浮动直通球阀），Z表示自密封阀，XX表示阀门的口径范围。
四、非金属对非金属密封：这种形式的阀门较少见，常见于某些特殊场合，如耐磨球阀等。
代号通常为：NG-XX，其中NG表示非金属对非金属密封，XX表示具体的材料或工艺要求。
五、特殊密封形式：除了上述常见的密封形式外，还有一些特殊的密封形式，如双向密封、超硬质材料密封等。
代号通常以特殊字母表示，如BD-XX、ZYS-XX等。
需要注意的是，不同的阀门制造商可能采用不同的代号体系，因此在选择阀门时，需要仔细查看产品的技术参数和说明，以确保选用的阀门符合要求。
同时，还需要注意阀门的加工工艺和材料选择，以确保阀门的使用寿命和性能。
、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。
由于阀门种类繁杂,为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定.阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。
阀门型号的组成由七个单元顺序组成（见下表）1、阀门的类型代号表1 — 12、传动方式代号用阿拉伯数字表示,按表的规定注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
②对于气动或液动:常开式用6K 、7K 表示；常闭式用6B 7B 表示; 气动带手动用6S 表示。
防爆电动用“ 9BT 表示.3 。
连接形式代号用阿拉伯数字表示,按表 1 — 3的规定表1- 2注：焊接包括对焊和承插焊4 .结构形式代号用阿拉伯数字表示 1 — 4～13 表1 — 4表1—5表1—6表1-8表1—9表 1 —10表 1 —11表 1 —135 .阀座密封面或衬里材料代号用汉语拼音字母表示, 按表1 — 14的规定。
注：由阀体直接加工的阀座密封面材料代号用“ W表示；当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）。
6.公称压力7。
阀体材料代号用汉语拼音字母表示，按表 1 —15的规定注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号②对于气动或液动：常开式用6K、7K表示；常闭式用6B 7B表示；气动带手动用6S表示。
防爆电动用“9B‘表示。
3.连接形式代号用阿拉伯数字表示,按表 1 — 3的规定表1—3注：焊接包括对焊和承插焊1。
结构形式代号用阿拉伯数字表示1 - 4～13表1 - 4表1—5表1—5表1-6表1—8表1-9表 1 —10表 1 —11表 1 -13例：1单元类型代号2单元传动方式代号3单元连接形式代号4单元结构形式代号5单元阀座密封面或衬里材料代号6单元公称压力代号7单元阀体材料代号1•球阀Q2. 手轮、手柄和扳手传动省略本代号3. 法兰44. 直通式15. 氟塑料F6. 公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍7. 阀体材料代号用汉语拼音字母表示，P N≤ 1.6MPa的铸铁和PN≥ 2.5MPa的碳素钢阀体省略本代号Q41F-10 中1. Q表示球阀_I2. 没有表示，表示手动球阀3. 4表示法兰连接4. 1表示结构形式为直通式5. F表示氟塑料作为球阀的内衬6. 10表示压力为1MPa7. 没有表示，表示阀体材料为铸铁为球阀的内衬，并配之以新型的带杆球体结构再加上独特的弹性唇式密封座结构，使其具有变通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。
阀门型号编制方法
根据JB308－75规定，阀门的型号由七个单元顺序组成。
阀体材料
公称压力数值
阀座密封面或衬里材料
结构形式
连接形式
驱动方式
阀门类型
注：1、低温阀、带加热套的保温阀、带波纹管的阀门和杠杆式安全阀在代号前分别加汉语拼音字母“D”、“B”、“W”和“G”。
2、用手轮、手柄和板手驱动的阀及安全阀、减压阀、疏水阀省略驱动方式代号。
对于气动或
液动的阀、常闭式用6B、7B表示，常开式用6K、7K表示，气动兼手动的用6S表示。
防爆电动用9B表示。
3、焊接连接包括对焊和承插焊。
2、当阀座和阀瓣（阀板）密封材料不同时，用低硬度材料代号表示（隔膜阀除外）。
注：P g≤16kgf/cm2的P g≥25kgf/cm2的碳钢阀，省略本代号。
