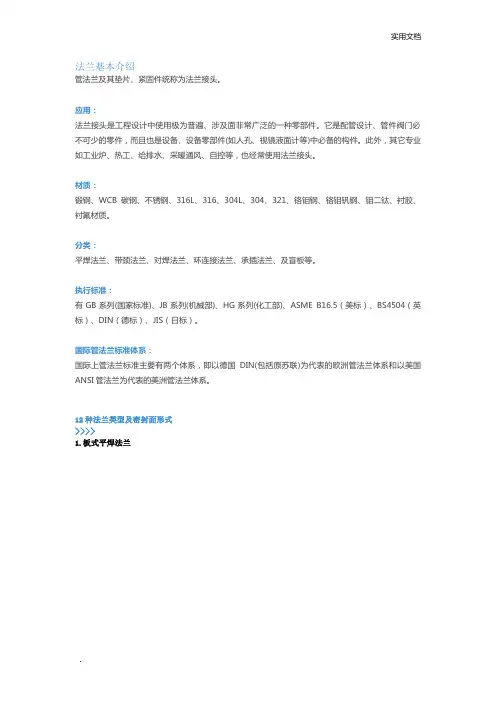

法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。
应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。
它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。
此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。
材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。
分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。
执行标准：有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。
国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。
12种法兰类型及密封面形式>>>>1.板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。
优点：取材方便，制造简单，成本低，使用广泛缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。
密封面型式有平面和突面。
>>>>2.带颈平焊法兰带颈平焊法兰属于国标法兰标准体系。
是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。
优点：现场安装较方便，可省略焊缝拍揉伤的工序缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。
与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动。

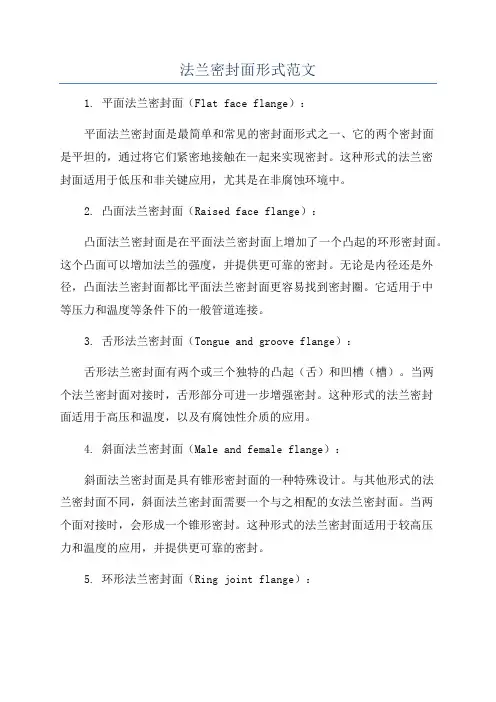

>>>>3.带颈对焊法兰带颈对焊法兰的密封面形式有突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。
优点：连接不易变形,密封效果好,应用广泛,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上缺点：带颈对焊法兰的体积庞大，重量笨重，价格昂贵，安装定位很困难。
法兰类型与密封面型式表一：法兰类型与密封面型式法兰类型及类型代号法兰类型法兰类型代号标准号板式平焊法兰PL HG 20593 带颈平焊法兰SO HG 20594 带颈对焊法兰WN HG 20595 整体法兰IF HG 20596 承插焊法兰SW HG 20597 螺纹法兰Th HG 20598 对焊环松套法兰PJ/SE HG 20599 平焊环松套法兰PJ/PR HG 20600 法兰盖BL HG 20601 衬里法兰盖BL(S) HG 20602法兰密封面型式选用表钢制法兰用材料法兰、垫片、紧固件选配表钢制管法兰推荐用材料一、碳刚、低合金钢1. 工作压力（Mpa）≤1.0、工作温度（℃）≤0～+350，选用Q235-A(GB 3274); －钢板2. 工作压力（Mpa）≤1.6、工作温度（℃）≤0～+350，选用Q235-B(GB 3274) －钢板;3. 工作压力（Mpa）≤4.0、工作温度（℃）≤0～+350，选用20(GB 711) －钢板;4. 工作压力（Mpa）≤25.0、工作温度（℃）≤－20～+475，选用20(JB 4726) －锻件;5. 工作压力（Mpa）≤25.0、工作温度（℃）≤－20～+475，选用16MnR(GB 6654) －钢板；6. 工作压力（Mpa）≤25.0、工作温度（℃）≤－20～+475，选用16Mn(JB 4726) －锻件；二、不锈钢7. 工作压力（Mpa）≤25.0、工作温度（℃）≤-196～+700，选用304(0Cr18Ni9)(GB 4237、JB 4728)－钢板、锻件；8. 工作压力（Mpa）≤25.0、工作温度（℃）≤-196～+700，选用321（0Cr18Ni10Ti）(GB 4237、JB 4728) －钢板、锻件；9. 工作压力（Mpa）≤25.0、工作温度（℃）≤-196～+425，选用316L （00Cr17Ni14Mo2）(GB4237、JB4728) －钢板、锻件。
一．法兰类型与密封面型式（摘自HG20592-97）二．法兰标记示例HG20592 法兰盖BL（S）400―1.6 RF 20/3211)标准号2)法兰类型号4)法兰公称压力(十个等级)0.25Mp(2.5bar)、0.6、1、1.6、2.5、4、6.3、10、16、255）密封面型式代号（上表）6）应由用户提供的钢管壁厚带颈对焊法兰、对焊环松套法兰应标注壁厚注：1。
铸件仅使用于整体法兰，2。
钢管仅适用采用钢管制造的不锈钢对焊接环。
3．管法兰一般采用锻制，钢板仅适用于法兰盖、衬里法兰盖、板式平焊法兰、对焊环松套法兰、平焊环松套法兰8）其它采用与本标准不一致的要求或附加要求如密封面的表面粗糙度三．法兰的钢印标志1．标准号。
2法兰类型代号码。
3法兰公称通径DN 4。
公称压力5。
密封面型式6。
应四．法兰技术条件1．材料成分和力学性能见上表1）压力0。
25至1的碳素钢，奥氏体不锈钢Ⅰ级2）附和以下之一的Ⅲ级A．P N≥10B．PN>4的CRMO钢煅件C．P N>1。
6且工作温度≤-20的碳素钢锻件3）除此而外PN为1。
6至6。
3的Ⅱ级或Ⅱ级以上4．带径对焊、带径平焊、承插焊、螺纹法兰一般采用锻件或、锻轧工艺制成，当采用钢板或型钢制造时必须符合下列要求1．）钢板应超声波探伤，无分层缺陷2．）应沿钢材轧制方向切割成条状，经弯制对焊成圆环，并使钢材的表面行成环的柱面，不得采用钢板直接机加工成带颈法兰。
3．）圆环的对接焊缝应采用全熔透焊缝4．）圆环的对接焊缝缝应进行焊后热处理，并进行100%RT符合JB4730 Ⅱ级合格或UT 符合JB4730 Ⅰ级合格，5．）带颈平焊法兰、承插焊法兰、螺纹法兰的颈部外侧斜度应不大于7度。
6．检验和验收A．外观检查1．锻造表面应光滑，不得有锻造裂纹等缺陷2．锻造表面的粘沙、氧化皮等应清除干净。
3．机加工表面不得有毛刺、有害的划痕和其他降低法兰强度和连接可靠性的缺陷。
