法兰类型和密封面形式

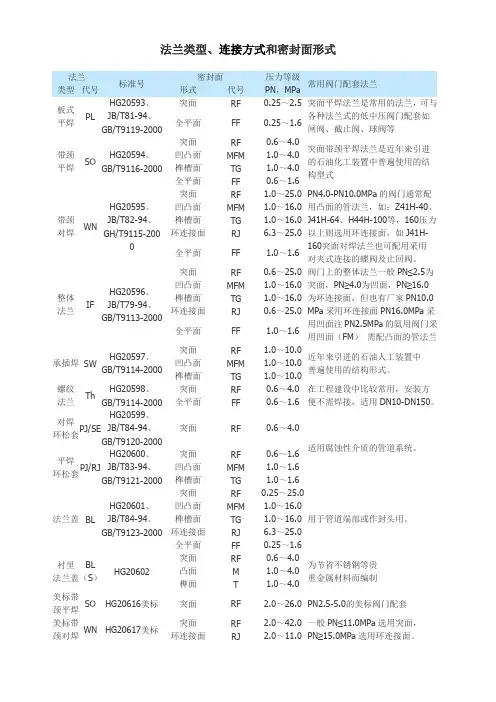

法兰类型、连接方式和密封面形式法兰标准号密封面压力等级PN，MPa 常用阀门配套法兰类型代号形式代号板式平焊PLHG20593、JB/T81-94、GB/T9119-2000突面RF 0.25～2.5 突面平焊法兰是常用的法兰，可与各种法兰式的低中压阀门配套如闸阀、截止阀、球阀等全平面FF 0.25～1.6带颈平焊SOHG20594、GB/T9116-2000突面RF 0.6～4.0突面带颈平焊法兰是近年来引进的石油化工装置中普遍使用的结构型式凹凸面MFM 1.0～4.0榫槽面TG 1.0～4.0全平面FF 0.6～1.6带颈对焊WNHG20595、JB/T82-94、GH/T9115-200突面RF 1.0～25.0 PN4.0-PN10.0MPa的阀门通常配用凸面的管法兰，如：Z41H-40、J41H-64、H44H-100等，160压力以上则选用环连接面，如J41H-160突面对焊法兰也可配用采用对夹式连接的蝶阀及止回阀。

凹凸面MFM 1.0～16.0榫槽面TG 1.0～16.0环连接面RJ 6.3～25.0全平面FF 1.0～1.6整体法兰IFHG20596、JB/T79-94、GB/T9113-2000突面RF 0.6～25.0 阀门上的整体法兰一般PN≤2.5为突面，PN≥4.0为凹面，PN≥16.0为环连接面，但也有厂家PN10.0MPa采用环连接面PN16.0MPa采用凹面注PN2.5MPa的氨用阀门采用凹面（FM）需配凸面的管法兰凹凸面MFM 1.0～16.0榫槽面TG 1.0～16.0环连接面RJ 0.6～25.0全平面FF 1.0～1.6承插焊SWHG20597、GB/T9114-2000突面RF 1.0～10.0近年来引进的石油人工装置中普遍使用的结构形式。

凹凸面MFM 1.0～10.0榫槽面TG 1.0～10.0螺纹法兰ThHG20598、GB/T9114-2000突面RF 0.6～4.0 在工程建设中比较常用，安装方便不需焊接，适用DN10-DN150。

FF：平面
RF：突面
M：凸面
F：凹面
凹凸面（MFM）
T：榫面
G：槽面
环连接面（RJ）
法兰类型和密封面形式
法兰
标准号
密封面
压力等级
PN，MPa
常用阀门配套法兰
类型
代号
形式
代号
板式
平焊
PL
HG20593、
JB/T81-94、
GB/T9119-2000
突面
RF
0.25～2.5
突面平焊法兰是常用的法兰，可
与各种法兰式的低中压阀门配套
1.0～16.0
环连接面
RJ
6.3～25.0
全平面
FF
1.0～1.6
整体
法兰
IF
HG20596、
JB/T79-94、
GB/T9113-2000
突面
RF
0.6～25.0
阀门上的整体法兰一般PN≤2.5为
突面，PN≥4.0为凹面，PN≥16.0
为环连接面，但也有厂家PN10.0
MPa采用环连接面PN16.0MPa采用
GH/T9115-2000
突面
RF
1.0～25.0
PN4.0-PN10.0MPa的阀门通常配
用凸面的管法兰，如：Z41H-40、
J41H-64、H44H-100等，160压力
以上则选用环连接面，如J41H-
160突面对焊法兰也可配用采用
对夹式连接的蝶阀及止回阀。
凹凸面
MFM
1.0～16.0
榫槽面
TG
凹面注PN2.5MPa的氨用阀门采用
凹面（FM） 需配凸面的管法兰
凹凸面
MFM

对焊法兰又称高颈法兰，它与其他法兰的不同之处在于从法兰与管子焊接处到法兰盘有一段长而倾斜的高颈，此段高颈的壁厚沿高度方向逐渐过渡到管壁厚度，改善了应力的不连续性，因而增加了法兰强度。对焊法兰主要用于工况比较苛刻的场合。如：管道热膨胀或其他载荷而使法兰处受的应力较大或应力变化反复的场合，压力、温度大幅度波动的管道或高温、高压及零下低温的管道。
螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配合实现连接，是一种非焊接法兰。与焊接法兰相比螺纹法兰具有安装、维修方面的特点，可在一些现场不允许焊接的管线上使用。合金钢法兰有足够的强度，但不易焊接，或焊接性能不好，亦可选择螺纹法兰。但是在管道温度变化急剧或温度高于260°C
低于-45°C的条件下，建议不使用螺纹法兰，以免发生泄漏。
榫槽面TG
这种密封面具有与凹凸面法兰相似的优点，并优于凹凸面法兰，其垫片位于环状凹槽内，受两侧金属壁的限制，可免于垫片受压变形而被挤入管道中。由于垫片不与管内流体介质直接接触，较少遭受流体介质的侵蚀或腐蚀，故可用于高压、易燃易爆、有毒介质等对密封要求较严的场合。这种密封垫片安装对中性好，但密封面加工比较困难，更换垫片时易伤密封面，而且安装和拆卸时必须在轴向将法兰分开，因此在管件设计时要考虑到有将法兰在轴向分开的可能。
环链接面RJ
环链接面密封垫的法兰，也属于窄面法兰，并在法兰的突面上开出一环状梯形槽作为法兰的密封面，和榫槽面法兰一样，这种法兰在安装和拆卸时必须在轴向将法兰分开，因此，在管线设计时要考虑到将法兰在轴向分开的可能。这种密封面专用来金属材料加工成形状为八角形或椭圆形的实体金属垫片配合，实现密封连接。由于金属环垫可以依据各种金属的固有特性，因而这种密封面这种密封面的密封性能好，对安装要求也不太严格，适合于高温、高压工况，但密封面的加工精度较高。

1.板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

2.带颈平焊法兰带颈平焊法兰属于国标法兰标准体系。

是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

优点：现场安装较方便，可省略焊缝拍揉伤的工序缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。

与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动。

3.带颈对焊法兰带颈对焊法兰的密封面形式有：突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。

优点：连接不易变形,密封效果好,应用广泛,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上缺点：带颈对焊法兰的体积庞大，重量笨重，价格昂贵，安装定位很困难。

因此在运输途中更容易磕碰。

4.整体法兰整体法兰是一种法兰的连接方式。

也是属于带颈对焊钢制管法兰的一种。

材质有碳钢、不锈钢、合金钢等。

在国内各个标准之中，用IF来表示整体法兰。

多用于压力较高的管道之中。

生产工艺一般为铸造。

在法兰类型中就是用一个“IF”来表示整体法兰的类型。

一般为突面（RF）,如果在易燃、易爆、高度和极度危害的使用工况之中，则可以选用除了RF面之外的凸凹面（MFM）及榫槽面（TG）的密封面的形式。

5.承插焊法兰承插焊法兰是一端与钢管焊接另一端用螺栓连接的的法兰。

密封面形式：突面（RF）、凹凸面（MFM）、榫槽面（TG）、环连接面（RJ）应用范围：锅炉压力容器、石油、化工、造船、制药、冶金、机械、冲压弯头食品等行业。

常用于PN≤10.0MPa，DN≤40的管道中。

6.螺纹法兰螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配套实现连接，是一种非焊接法兰。
