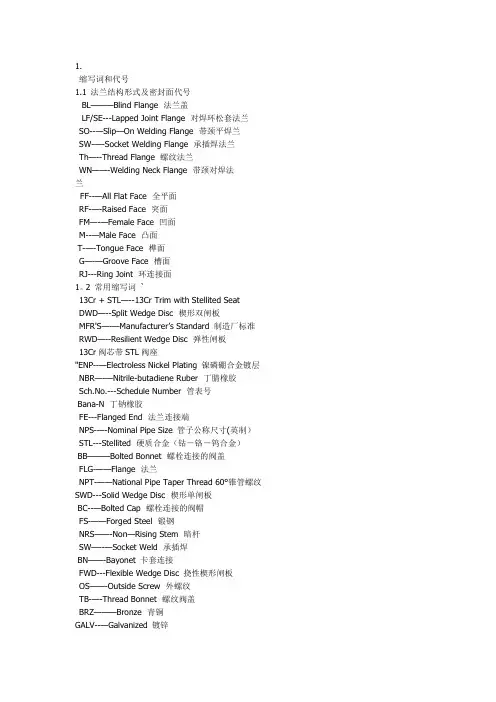

1.缩写词和代号1.1 法兰结构形式及密封面代号BL———Blind Flange 法兰盖LF/SE---Lapped Joint Flange 对焊环松套法兰SO--—Slip—On Welding Flange 带颈平焊兰SW-—-Socket Welding Flange 承插焊法兰Th—--Thread Flange 螺纹法兰WN——-Welding Neck Flange 带颈对焊法兰FF--—All Flat Face 全平面RF-—-Raised Face 突面FM—-—Female Face 凹面M--—Male Face 凸面T-—-Tongue Face 榫面G—-—Groove Face 槽面RJ---Ring Joint 环连接面1。
2 常用缩写词`13Cr + STL—--13Cr Trim with Stellited Seat DWD—--Split Wedge Disc 楔形双闸板MFR'S—-—Manufacturer’s Standard 制造厂标准RWD—--Resilient Wedge Disc 弹性闸板13Cr阀芯带STL阀座"ENP--—Electroless Nickel Plating 镍磷硼合金镀层NBR—-—Nitrile-butadiene Ruber 丁腈橡胶Sch.No.---Schedule Number 管表号Bana-N 丁钠橡胶FE---Flanged End 法兰连接端NPS-—-Nominal Pipe Size 管子公称尺寸(英制）STL---Stellited 硬质合金（钴－铬－钨合金）BB———Bolted Bonnet 螺栓连接的阀盖FLG-——Flange 法兰NPT-——National Pipe Taper Thread 60°锥管螺纹SWD---Solid Wedge Disc 楔形单闸板BC--—Bolted Cap 螺栓连接的阀帽FS-——Forged Steel 锻钢NRS——-Non—Rising Stem 暗杆SW—--—Socket Weld 承插焊BN——-Bayonet 卡套连接FWD---Flexible Wedge Disc 挠性楔形闸板OS——-Outside Screw 外螺纹TB-—-Thread Bonnet 螺纹阀盖BRZ———Bronze 青铜GALV--—Galvanized 镀锌OS＆Y——-Outside Screw with Yoke 外螺纹带支架TE———Thread End 螺纹端BW———Butt Weld 对焊连接HEX—六角头(螺栓）PTFE---Polytetrafluoroethylene 聚四氟乙烯TC-—-Thread Cap 螺纹阀帽CI———Cast Iron 铸铁HF———Hard Face 硬表面RTFE—-—Reinforced PTFE 增强PTFE WB—--Welded Bonnet 焊接阀盖CS--—Carbon Steel 碳钢HW--—Handlewheel 手轮缩写说明BE 坡口BW 对焊BL 法兰盖BC.SWING 螺栓阀盖旋启式BB.OS＆Y 螺栓阀盖外螺纹及轭式BC.LIFT 螺栓阀盖升降式Dual—plate 双蝶板FB。
Φ
×
℃

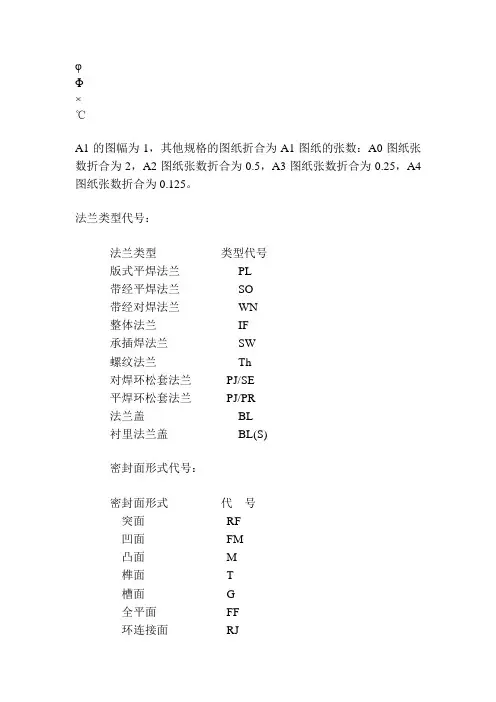

A1的图幅为1，其他规格的图纸折合为A1图纸的张数：A0图纸张数折合为2，A2图纸张数折合为0.5，A3图纸张数折合为0.25，A4图纸张数折合为0.125。
法兰类型代号：
法兰类型类型代号
版式平焊法兰PL
带经平焊法兰SO
带经对焊法兰WN
整体法兰IF
承插焊法兰SW
螺纹法兰Th
对焊环松套法兰PJ/SE
平焊环松套法兰PJ/PR
法兰盖BL
衬里法兰盖BL(S)
密封面形式代号：
密封面形式代号
突面RF
凹面FM
凸面M
榫面T
槽面G
全平面FF
环连接面RJ
法兰PL100（B）-10RF是什么意思
PL表示板式平焊法兰，100是表示公称通径，B是B系列配钢管外径108MM，RF表示密封面形式为突面，10是压力，10公斤压力，执行标准HG20592-2009/GB9119-2000。
法兰类型、连接方式和密封面形式法兰标准号密封面压力等级PN，MPa 常用阀门配套法兰类型代号形式代号板式平焊PLHG20593、JB/T81-94、GB/T9119-2000突面RF 0.25～2.5 突面平焊法兰是常用的法兰，可与各种法兰式的低中压阀门配套如闸阀、截止阀、球阀等全平面FF 0.25～1.6带颈平焊SOHG20594、GB/T9116-2000突面RF 0.6～4.0突面带颈平焊法兰是近年来引进的石油化工装置中普遍使用的结构型式凹凸面MFM 1.0～4.0榫槽面TG 1.0～4.0全平面FF 0.6～1.6带颈对焊WNHG20595、JB/T82-94、GH/T9115-200突面RF 1.0～25.0 PN4.0-PN10.0MPa的阀门通常配用凸面的管法兰，如：Z41H-40、J41H-64、H44H-100等，160压力以上则选用环连接面，如J41H-160突面对焊法兰也可配用采用对夹式连接的蝶阀及止回阀。
凹凸面MFM 1.0～16.0榫槽面TG 1.0～16.0环连接面RJ 6.3～25.0全平面FF 1.0～1.6整体法兰IFHG20596、JB/T79-94、GB/T9113-2000突面RF 0.6～25.0 阀门上的整体法兰一般PN≤2.5为突面，PN≥4.0为凹面，PN≥16.0为环连接面，但也有厂家PN10.0MPa采用环连接面PN16.0MPa采用凹面注PN2.5MPa的氨用阀门采用凹面（FM）需配凸面的管法兰凹凸面MFM 1.0～16.0榫槽面TG 1.0～16.0环连接面RJ 0.6～25.0全平面FF 1.0～1.6承插焊SWHG20597、GB/T9114-2000突面RF 1.0～10.0近年来引进的石油人工装置中普遍使用的结构形式。
凹凸面MFM 1.0～10.0榫槽面TG 1.0～10.0螺纹法兰ThHG20598、GB/T9114-2000突面RF 0.6～4.0 在工程建设中比较常用，安装方便不需焊接，适用DN10-DN150。

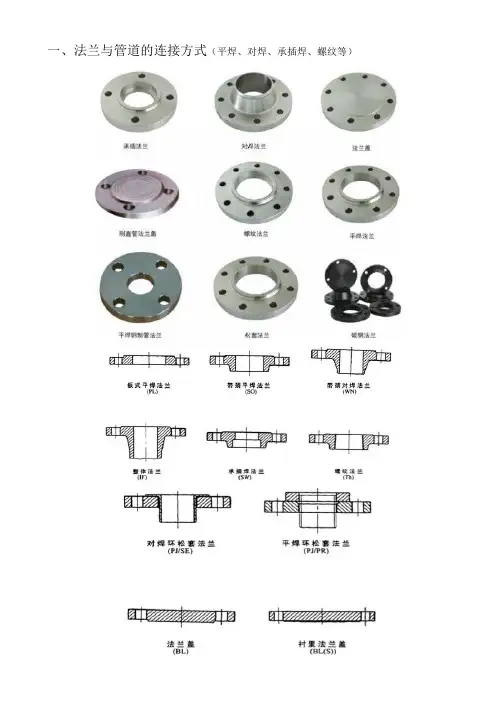

一、法兰与管道的连接方式（平焊、对焊、承插焊、螺纹等）1.SW - Socket Weld 承插焊承插焊法兰：管子伸到法兰内径，在管子外面焊接2.BW - Butt Weld 对焊（WN - Welding Neck 带颈对焊）一般的对焊法兰多为带颈对焊法兰（WN）也叫奶嘴法兰。
带颈对焊法兰：管道有对焊坡口。
3.SO - Slip-on 平焊带颈平焊法兰和平焊法兰：管道没有坡口，道子伸到法兰内径里，有两焊缝，一道管子外面，一道管子里面。
二、法兰副的密封方式法兰密封面：一对法兰与密封垫接触的那一部分。
法兰密封面形式及代号1、突面（RF）：表面是一个光滑的平面，也可车制密纹水线。
密封面结构简单，加工方便，且便于进行防腐衬里。
但是，这种密封面垫片接触面积较大，预紧时垫片容易往两边挤，不易压紧。
2、凹凸面（MFM）：密封面是由一个凸面和一个凹面相配合组成，在凹面上放置垫片，能够防止垫片被挤出，故可适用于压力较高的场合。
3、榫槽面(TG)：密封面是由榫和槽所组成的，垫片置于槽中，不会被挤动。
垫片可以较窄，因而压紧垫片所需的螺栓力也就相应较小。
4、全平面（FF）：全平面密封适合于压力较小的场合（PN≤1.6MPa）；5、环连接面（RJ）：环连接面主要用在带颈对焊法兰与整体法兰上，适用压力范围为（6.3MPa≤PN≤25.0MPa）。
法兰密封原理法兰联接结构是一个组合件，是由一对法兰，若干螺栓、螺母和一个垫片所组成。
在实际应用中，由于联接件或被联接件的强度破坏所引起法兰密封失效是很少见的，较多的是因为密封不好而泄漏。
故法兰联接的设计中主要解决的问题是防止介质泄漏。
法兰密封的原理是：法兰在螺栓预紧力的作用下，把处于密封面之间的垫片压紧。
施加于单位面积上的压力（压紧应力）必须达到一定的数值才能使垫片变形而被压实，密封面上由机械加工形成的微隙被填满，形成初始密封条件。
所需的这个压紧应力叫垫片密封比压力，以y表示，单位为MPa。
法兰连接型式及密封面形式代公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]法兰标准体系管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。
法兰的密封面型式有有多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（TG）、全平面（FF）、环连接面（RJ）。
相应材质：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。
一、美标ANSIBI605、WN、SO、SW、PL、BL、TH、LJ。
二、日标JIS、B2220。
三、德标DIN、2527-2635四、欧洲系列、国行标准。
HG20615-97<-->HG20614-97五、美洲系列、国行标准。
HG20615-97<-->HG20635-97六、国家标准。
GB9122-GB9123-88七、石化、机械部标准。
JI81-86-59-94、JB2555-79八、电力部标准。
GD-87 DG-78九、化工部标准。
HGJ44-76-91 HG5010-5028-58阀门磅级对照表平面法兰,突面法兰,凹凸面法兰该如何选用压紧面(密封面) 型式a、平面型压紧面压紧面的表面为平面。
优点：结构简单，加工方便。
缺点：是接触面积大，需要的预紧比压大，螺栓承载大，故等零件要求高、笨重，垫片易挤出，密封性能较差。
使用压力P≤，有毒、易燃、易爆介质中不能使用。
b、凹凸型由一个凹面和一个凸面配合组成。
垫片放凹面中。
优点：便于对中，能防垫片挤出。
可用在P≤，DN≤800mm的选用全平面密封面：常与型式配合以适用于操作条件比较缓和的工况下；常用于铸铁法兰或与铸铁连接的钢法兰；突台面密封面：是应用最广的一种型式，它常与对焊和承插焊型式配合使用，在"美式法兰"中，常用在、和部分压力等级中；在"欧式法兰"中则常用在、压力等级；（）凹凸面密封面：常与对焊和承插型式配合使用，在"美式法兰中不常采用，在"欧式法兰"中常用在、等级中。
一．法兰类型与密封面型式（摘自HG20592-97）二．法兰标记示例HG20592 法兰盖BL（S）400―1.6 RF 20/3211)标准号2)法兰类型号4)法兰公称压力(十个等级)0.25Mp(2.5bar)、0.6、1、1.6、2.5、4、6.3、10、16、255）密封面型式代号（上表）6）应由用户提供的钢管壁厚带颈对焊法兰、对焊环松套法兰应标注壁厚注：1。
铸件仅使用于整体法兰，2。
钢管仅适用采用钢管制造的不锈钢对焊接环。
3．管法兰一般采用锻制，钢板仅适用于法兰盖、衬里法兰盖、板式平焊法兰、对焊环松套法兰、平焊环松套法兰8）其它采用与本标准不一致的要求或附加要求如密封面的表面粗糙度三．法兰的钢印标志1．标准号。
2法兰类型代号码。
3法兰公称通径DN 4。
公称压力5。
密封面型式6。
应四．法兰技术条件1．材料成分和力学性能见上表1）压力0。
25至1的碳素钢，奥氏体不锈钢Ⅰ级2）附和以下之一的Ⅲ级A．P N≥10B．PN>4的CRMO钢煅件C．P N>1。
6且工作温度≤-20的碳素钢锻件3）除此而外PN为1。
6至6。
3的Ⅱ级或Ⅱ级以上4．带径对焊、带径平焊、承插焊、螺纹法兰一般采用锻件或、锻轧工艺制成，当采用钢板或型钢制造时必须符合下列要求1．）钢板应超声波探伤，无分层缺陷2．）应沿钢材轧制方向切割成条状，经弯制对焊成圆环，并使钢材的表面行成环的柱面，不得采用钢板直接机加工成带颈法兰。
3．）圆环的对接焊缝应采用全熔透焊缝4．）圆环的对接焊缝缝应进行焊后热处理，并进行100%RT符合JB4730 Ⅱ级合格或UT 符合JB4730 Ⅰ级合格，5．）带颈平焊法兰、承插焊法兰、螺纹法兰的颈部外侧斜度应不大于7度。
6．检验和验收A．外观检查1．锻造表面应光滑，不得有锻造裂纹等缺陷2．锻造表面的粘沙、氧化皮等应清除干净。
3．机加工表面不得有毛刺、有害的划痕和其他降低法兰强度和连接可靠性的缺陷。
法兰标准及连接形式汇总法兰连接形式符号：对焊：WN; 承插焊：SW；平焊：SO;螺纹：PT；松套LJ；平面：FF;凸台：RF ; 凸面：LM ; 凹面：LF ; 槽面：TG ;榫面：TF; 槽面：GF;环槽面：RJ管法兰及附件标准GB/T9113～GB9124--2000 法兰标准GB/T9113.1～GB/T9113.26-1988 整体钢制管法兰(1.6～42.0Mpa)GB/T9113.1～.2 整体钢制管法兰（平面）(1.6～2.0Mpa)GB/T9113.3～.8 整体钢制管法兰(凸面)(1.6;2.5;4.0;2.0;5.0;10.0Mpa)GB/T9113.9～.15 整体钢制管法兰(凹凸面)(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)GB/T9113.16～.20 整体钢制管法兰(榫槽面)(1.6;2.5;4.05.0;10.0Mpa)GB/T9113.21～.26 整体钢制管法兰（环连接）(2.0;5.0;10.0;15.0;25.0;42.0Mpa)GB/T9115.1～.36―1988 平面对焊钢制管法兰（0.25～42.0）MpaGB/T9115.1～.5（平面）对焊钢制管法兰（0.25；0.6；1.0；1.6；2.0；Mpa）GB/T9115.6～.16 （凸面）对焊钢制管法兰（0.25；0.6；1.0；1.6；2.5；4.0；2.0；5.0；10.0；15.0；25.0；Mpa）GB/T9115.17～.23 (凹凸面)对焊钢制管法兰(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)GB/T9115.24～30 (榫槽面)对焊钢制管法兰(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)GB/T9115.31～.36 （环连接）对焊钢制管法兰(2.0;5.0;10.0;15.0;25.0;42.0Mpa)GB/T13402----1992 大口径碳钢管法兰JB/T79.1～.4--1994 整体铸钢管法兰(1.6～20Mpa,含6.4)；（代JB79－59）JB/T79.1 凸面整体铸钢管法兰JB/T79.2凹凸面整体铸钢管法兰JB/T79.3榫槽面整体铸钢管法兰JB/T79.4环连接面整体铸钢管法兰JB/T82.1～JB/T82.4—1994 对焊钢制管法兰；（代JB82－59）JB/T82.1凸面对焊钢制管法兰JB/T82.2凹凸面对焊钢制管法兰JB/T82.3榫槽面对焊钢制管法兰JB/T82.4 环连接面对焊钢制管法兰JB77----1959 法兰密封面型式JB78----1959 铸铁法兰JB79----1959 铸钢法兰JB80----1959铸铁螺纹法兰JB82----1959 对焊钢法兰HGJ44～HGJ68--1999 钢制法兰（[wiki]化工[/wiki]部工程建设技术规范）HG20592～HG20605—1997 钢制法兰（化工部标准；欧洲体系）HG20613～HG20623—1997 钢制法兰（化工部标准；欧洲体系）SH3406---1996 石化企业管道法兰ANSI B16.5---1996管法兰和法兰配件ANSI B16.25－1992 对焊连接端MSS SP44--1991 钢制管道法兰API 605---1998 大口径碳钢法兰。
法兰密封面常见的几种形式及加工要求中、低压法兰常用密封面形式有平面、凹凸面及榫槽面三种。
1.平面法兰该种法兰的密封面是一光滑平面，有时也在密封面上车有二条界面为三角形的同心圆沟槽（俗称水线）。
如图3-1（a）所示。
适用于平面法兰的垫片有各种非金属平垫片、包覆垫、金属包垫、缠绕式垫片（可同时带内环或外环或内外环）。
由于结构简单、加工方便，便于防腐衬里的施工，故可在公称压力p＜2.45MPa时使用。
在0.588MPa压力以下、温度不高的场所尤为适宜，但这种密封面与垫片接触面积较大（特别是管道用宽面法兰），所需压紧力大，安装时垫片不宜定位。
预紧后，垫片易向两侧伸展或移动。
故如聚四氟乙烯等摩擦系数较小的垫片，不宜采用该种密封面。
另外，如使用缠绕垫片，为了重复利用垫片，密封面上不车制三角槽。
2.凹凸面法兰该法兰密封面由一凹面和一凸面组合而成，垫片放置在凹面内，如图3-1（b）所示。
其适用的垫片有：各种非金属平垫、包覆垫、金属包垫、缠绕垫片（基本型或带内环的）、金属波形垫、金属平垫、金属齿形垫。
与平面法兰相比，凹凸面法兰中垫片不易被挤出，装配时便于对中，工作压力范围比平面法兰宽，用于密封要求较严的场合。
但对于操作温度高，封口直径大的设备，使用该种密封面时，垫片仍存在被挤出的可能。
例如某换热器，压力2.45MPa，温度250℃，使用纯铝平垫片。
根据表2-2提供的数据，纯铝最高使用温度为425℃，其密封应该可靠。
事实上，换热器投入运转不久就出现泄漏，二次紧固后也仅维持一段时间。
经停车检查，发现垫片内径发生显著变形。
其原因是纯铝的塑性良好，250℃时的屈服强度约是常温下的15%，延伸率高达4～5倍，这就是说在高温下铝垫的压延、蠕变现象严重。
因此垫片和法兰面之间无法保持所需要的密封比压，故必须更换垫片材质或采用榫槽面法兰以及带有两道止口的凹凸面法兰（如高压密封中，金属平垫所采用的法兰面结构）予以解决。
3.榫槽面法兰该法兰密封面由一榫槽面和一槽面配合组成，垫片置于槽内，如图3-1（c）所示。
法兰简述管法兰及其垫片、紧固件统称为法兰接头。
法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。
它是配管设计、管件阀门中必不可少的零件，而且也是设备、设备零部件(如人孔、视镜、液面计等)中必备的构件。
此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。
材质:锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。
品种:平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。
执行标准有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。
除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。
现将各国管法兰简介于下：1，以德国及原苏联为代表的欧洲体系管法兰2，美洲体系管法兰标准，以ANSI B16.5和ANSI B 16.47为代表3，英国和法国管法兰标准，两国各有两套管法兰标准综上所述，国际上通的管法兰标准可概括为两个不同的，且不能互换的管法兰体系：一个以德国为代表的欧洲管法兰体系；另一个是以美国为代表的美洲管法兰体系。
IOS7005-1是国际标准化组织于1992年颁布的一项标准，该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。
两个体系的管法兰连接尺寸安全不同，无法互配：两个体系的管法兰以压力等级来区分最为合适，即欧洲体系为0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa，美洲体系为1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa。
SO、WN、PL——管法兰类型代号SO——带颈平焊法兰WN——带颈对焊法兰PL——板式平焊法兰RF——密封面形式代号，密封面形式为“突面”。
法兰密封面型式的选择，主要考虑压力、温度、介质。
压力容器和管道中常用的法兰密封面型式和特点如下：1.突面RF：表面是一个光滑的平面，也可车制密纹水线。
密封面结构简单，加工方便，且便于进行防腐衬里。
但是，这种密封面垫片接触面积较大，预紧时垫片容易往两边挤，不易压紧。
用在压力PN≤2.5MPa；2.凹凸面（M F M）：密封面是由一个凸面和一个凹面相配合组成，在凹面上放置垫片，能够防止垫片被挤出，故可适用于压力较高的场合。
用在压力PN>2.5MPa；仪表的M F M法兰最好不要用，因为垫子不好密封；3.榫槽面TG：密封面是由榫和槽所组成的，垫片置于槽中，不会被挤动。
垫片可以较窄，因而压紧垫片所需的螺栓力也就相应较小。
即使用于压力较高之处，螺栓尺寸也不致过大。
因而，它比以上两种密封面均易获得良好的密封效果。
密封面的缺点是结构与制造比较复杂，更换挤在槽中的垫片比较困难。
榫槽密封面适于易燃、易爆、有毒的介质以及较高压力的场合。
当压力不大时，即使直径较大，也能很好地密封4.全平面（FF）：与环连接面（RJ）全平面密封适合于压力较小的场合PN≤1.6MPa；环连接面：主要用在带颈对焊法兰与整体法兰上，适用压力范围为 6.3MPa≤PN≤25.0MPa。
考虑的因素首先是压力，要满足压力要求，再才是温度、介质，有毒有害介质按压力选择都要上升等级才行，重要的还要进行密封计算。
法兰密封面形式及代号1 平面法兰密封面平面密封面主要用于宽面法兰及低压管道系统中，与相配密封垫片接触面分布于法兰螺栓中心圆的内外两侧。
对应的垫片材质多为石棉橡胶等非金属软质材料，垫片预紧比压较低，无论是平焊法兰还是对焊法兰或者是承插法兰都有用到。
2 突面突面密封面主要用于窄面法兰，即垫片的接触面位于法长螺栓孔所包围的冈周范围内，也就是突面密封面对的垫片外径正好与法兰连接螺栓内切圆直径相当，安装时可借助螺栓使垫片位置固定在法兰面中央。
这种密封面在法兰上应用最为广泛。
适用于突面密封面法兰的垫片有各种非金属平垫片、包覆垫片;金属包垫:缠绕式垫片(含带外环或带内外环)等。
3 凹凸面法兰密封面凹凸面密封面的特点是热片嵌在凹面的凹槽中，减少垫片被压力冲击的可能性，装配时便于对中，和突面密封面法兰相比，这种密封面常常可以用在密封要求较严的场合，其缺点是一对法兰两种密封面，密封面加工较突面法兰复杂，因此不像突面法兰那样应用广泛。
和榫槽面法兰相比，它还有不能保护垫片不被挤入管道内的缺点。
凹凸面密封面适用的密封垫片有:各种非金属平垫、包覆垫;金属包垫;基本型或带内环型缠绕垫片等。
4 榫槽面法兰密封面这种密封面具有与凹凸面法兰相似的优点，并优于凹凸面法兰，其垫片位于环状凹槽内，受两侧金属壁的限制，可免于垫片受压变形而被挤人管道中。
由于垫片不与管内流体介质直接接触，较少遭受流体介质的浸蚀或腐蚀，故可用于高压、易燃易爆、有毒介质等对密封要求较严的场合。
这种密封面垫片安装对中性好，但密封面加工比较困难，更换垫片时易损伤密封面，而且安装和拆卸时必须在轴向将法兰分开，因此在管线设计时要考虑到有将法兰在轴向分开的可能。
榫槽面密封面适用的垫片有:各种金属及非金属平垫、金属包垫及基本型缠绕垫片等。
5 环连接面法兰密封面环连接面密封的法兰，也属于窄面法兰，井在法兰的突面上开出一环状梯形槽作为法兰密封面，和棒槽面法兰一样，这种法兰在安装和拆卸时必须在轴向将法兰分开，因此，在管线设计时要考虑到将法兰在轴向分开的可能。
法兰标准体系
管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。
法兰的密封面型式有有多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（TG）、全平面（FF）、环连接面（RJ）。
相应材质：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。
一、美标ANSIBI605、WN、SO、SW、PL、BL、TH、LJ。
二、日标JIS、B2220。
三、德标DIN、2527-2635
四、欧洲系列、国行标准。
HG20615-97<-->HG20614-97
五、美洲系列、国行标准。
HG20615-97<-->HG20635-97
六、国家标准。
GB9122-GB9123-88
七、石化、机械部标准。
JI81-86-59-94、JB2555-79
八、电力部标准。
GD-87 DG-78
九、化工部标准。
HGJ44-76-91 HG5010-5028-58
阀门磅级对照表
平面法兰,突面法兰,凹凸面法兰该如何选用？
压紧面(密封面) 型式
a、平面型压紧面
压紧面的表面为平面。
优点：结构简单，加工方便。
缺点：是接触面积大，需要的预紧比压大，螺栓承载大，故法兰等零件要求高、笨重，垫片易挤出，密封性能较差。
使用压力
P≤2.5Mpa，有毒、易燃、易爆介质中不能使用。
b、凹凸型
由一个凹面和一个凸面配合组成。
垫片放凹面中。
优点：便于对中，能防垫片挤出。
可用在P≤6.4Mpa，DN≤800mm
法兰密封面型式的选用
全平面密封面：常与平焊法兰型式配合以适用于操作条件比较缓和的(PN1.0)工况下；常用于铸铁法兰或与铸铁连接的钢法兰；
突台面密封面：是应用最广的一种型式，它常与对焊和承插焊型式配合使用，在"美式法兰"中，常用在PN2.0、PN5.0和部分PN10.0MPa压力等级中；在"欧式法兰"中则常用在PN1.6、PN2.5MPa压力等级；（RF Flange突面法兰知识）
凹凸面密封面：常与对焊和承插型式配合使用，在"美式法兰中不常采用，在"欧式法兰"中常用在PN4.0、PN6.4MPa等级中。
但它不便于垫片的更换；（突面法兰和凸面法兰的区别？）
榫槽面密封面：使用情况同凹凸面法兰；
环槽面密封面：常与对焊连接型式配合(不与承插焊配合)使用，主要用在高温、高压或二者均较高的工况。
在"美式法兰”中，常用在PN10.0(部分)、PN15.0、PN25.0、PN42.0MPa压力等级中。
在"欧式法兰"中常用在PN10.0、PN16.0、PN25.0、PN32.0、PN4200。
凸面法兰与突面法兰的区别：
1.凸面（代号M）法兰与突面(代号RF)法兰密封形式不同,凸面（代号M）法兰与凹面(代号FM)法兰配套使用，突面(RF)法兰相互间配套使用；
2.凸面（代号M）法兰与突面(代号RF)法兰密封凸台的尺寸也不同，凸面（代号M）法兰的凸台的尺寸相对于突面(代号RF)法兰的凸台的尺寸外径小、高度大、公差要求严格。
