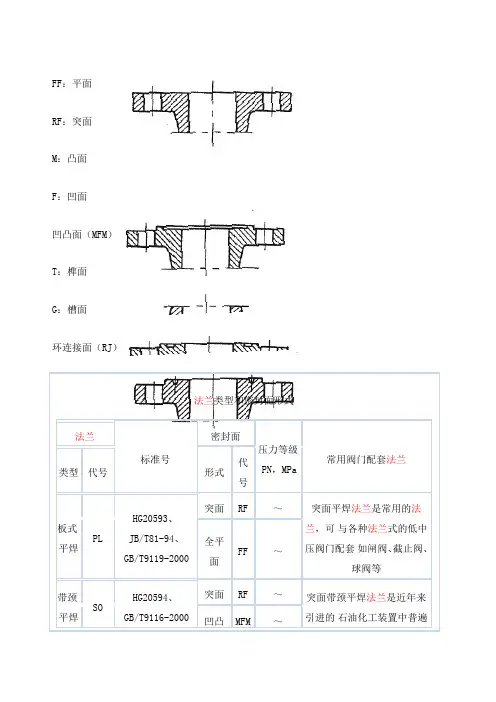

法兰连接型式及密封面形式代号

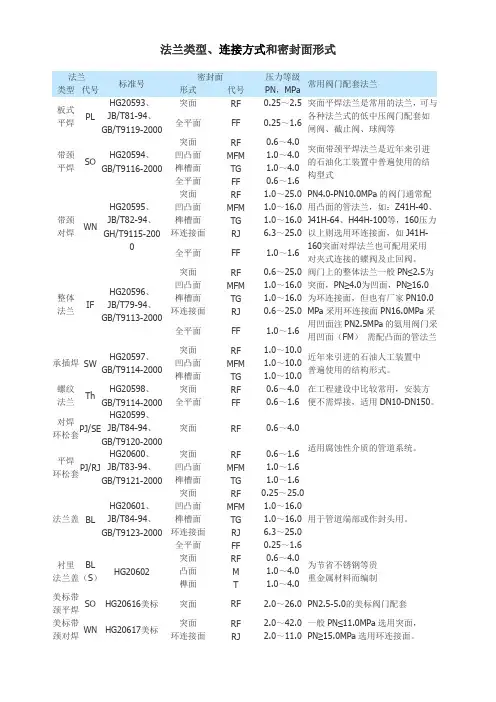

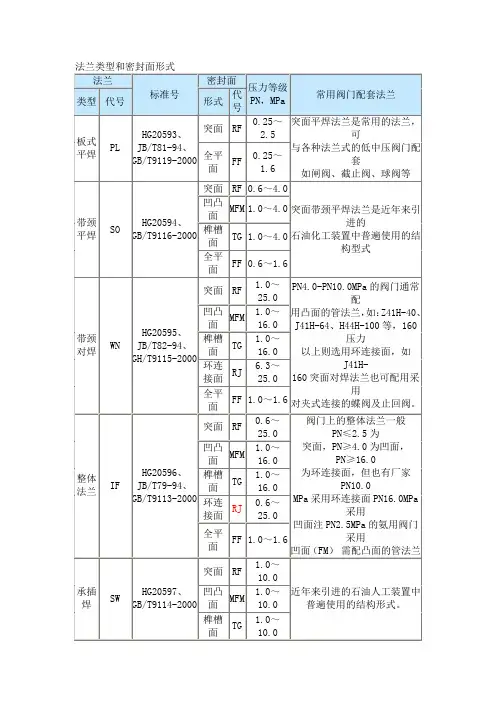

法兰类型、连接方式和密封面形式法兰标准号密封面压力等级PN，MPa 常用阀门配套法兰类型代号形式代号板式平焊PLHG20593、JB/T81-94、GB/T9119-2000突面RF 0.25～2.5 突面平焊法兰是常用的法兰，可与各种法兰式的低中压阀门配套如闸阀、截止阀、球阀等全平面FF 0.25～1.6带颈平焊SOHG20594、GB/T9116-2000突面RF 0.6～4.0突面带颈平焊法兰是近年来引进的石油化工装置中普遍使用的结构型式凹凸面MFM 1.0～4.0榫槽面TG 1.0～4.0全平面FF 0.6～1.6带颈对焊WNHG20595、JB/T82-94、GH/T9115-200突面RF 1.0～25.0 PN4.0-PN10.0MPa的阀门通常配用凸面的管法兰，如：Z41H-40、J41H-64、H44H-100等，160压力以上则选用环连接面，如J41H-160突面对焊法兰也可配用采用对夹式连接的蝶阀及止回阀。

凹凸面MFM 1.0～16.0榫槽面TG 1.0～16.0环连接面RJ 6.3～25.0全平面FF 1.0～1.6整体法兰IFHG20596、JB/T79-94、GB/T9113-2000突面RF 0.6～25.0 阀门上的整体法兰一般PN≤2.5为突面，PN≥4.0为凹面，PN≥16.0为环连接面，但也有厂家PN10.0MPa采用环连接面PN16.0MPa采用凹面注PN2.5MPa的氨用阀门采用凹面（FM）需配凸面的管法兰凹凸面MFM 1.0～16.0榫槽面TG 1.0～16.0环连接面RJ 0.6～25.0全平面FF 1.0～1.6承插焊SWHG20597、GB/T9114-2000突面RF 1.0～10.0近年来引进的石油人工装置中普遍使用的结构形式。

凹凸面MFM 1.0～10.0榫槽面TG 1.0～10.0螺纹法兰ThHG20598、GB/T9114-2000突面RF 0.6～4.0 在工程建设中比较常用，安装方便不需焊接，适用DN10-DN150。

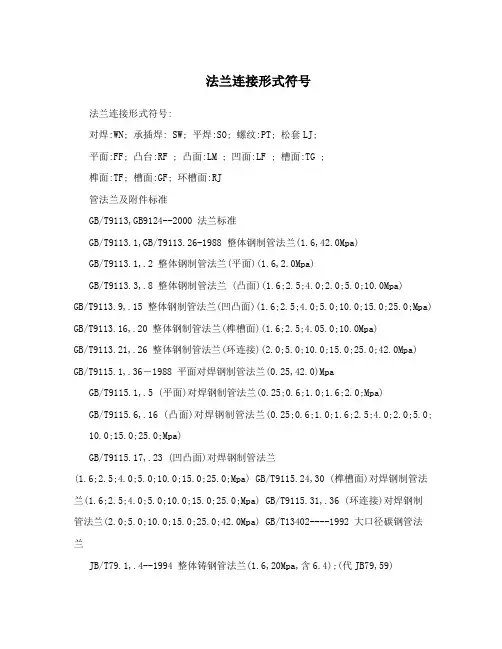

法兰连接形式符号法兰连接形式符号:对焊:WN; 承插焊: SW; 平焊:SO; 螺纹:PT; 松套LJ;平面:FF; 凸台:RF ; 凸面:LM ; 凹面:LF ; 槽面:TG ;榫面:TF; 槽面:GF; 环槽面:RJ管法兰及附件标准GB/T9113,GB9124--2000 法兰标准GB/T9113.1,GB/T9113.26-1988 整体钢制管法兰(1.6,42.0Mpa)GB/T9113.1,.2 整体钢制管法兰(平面)(1.6,2.0Mpa)GB/T9113.3,.8 整体钢制管法兰 (凸面)(1.6;2.5;4.0;2.0;5.0;10.0Mpa)GB/T9113.9,.15 整体钢制管法兰(凹凸面)(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa) GB/T9113.16,.20 整体钢制管法兰(榫槽面)(1.6;2.5;4.05.0;10.0Mpa)GB/T9113.21,.26 整体钢制管法兰(环连接)(2.0;5.0;10.0;15.0;25.0;42.0Mpa) GB/T9115.1,.36―1988 平面对焊钢制管法兰(0.25,42.0)MpaGB/T9115.1,.5 (平面)对焊钢制管法兰(0.25;0.6;1.0;1.6;2.0;Mpa)GB/T9115.6,.16 (凸面)对焊钢制管法兰(0.25;0.6;1.0;1.6;2.5;4.0;2.0;5.0;10.0;15.0;25.0;Mpa)GB/T9115.17,.23 (凹凸面)对焊钢制管法兰(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa) GB/T9115.24,30 (榫槽面)对焊钢制管法兰(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa) GB/T9115.31,.36 (环连接)对焊钢制管法兰(2.0;5.0;10.0;15.0;25.0;42.0Mpa) GB/T13402----1992 大口径碳钢管法兰JB/T79.1,.4--1994 整体铸钢管法兰(1.6,20Mpa,含6.4);(代JB79,59)JB/T79.1 凸面整体铸钢管法兰JB/T79.2 凹凸面整体铸钢管法兰JB/T79.3 榫槽面整体铸钢管法兰JB/T79.4 环连接面整体铸钢管法兰JB/T82.1,JB/T82.4—1994 对焊钢制管法兰;(代JB82,59)JB/T82.1 凸面对焊钢制管法兰JB/T82.2 凹凸面对焊钢制管法兰JB/T82.3 榫槽面对焊钢制管法兰JB/T82.4 环连接面对焊钢制管法兰JB77----1959 法兰密封面型式JB78----1959 铸铁法兰JB79----1959 铸钢法兰JB80----1959 铸铁螺纹法兰JB82----1959 对焊钢法兰HGJ44,HGJ68--1999 钢制法兰(化工部工程建设技术规范) HG20592,HG20605—1997 钢制法兰(化工部标准;欧洲体系) HG20613,HG20623—1997 钢制法兰(化工部标准;欧洲体系) SH3406---1996 石化企业管道法兰ANSI B16.5---1996 管法兰和法兰配件ANSI B16.25,1992 对焊连接端MSS SP44--1991 钢制管道法兰API 605---1998 大口径碳钢法兰。

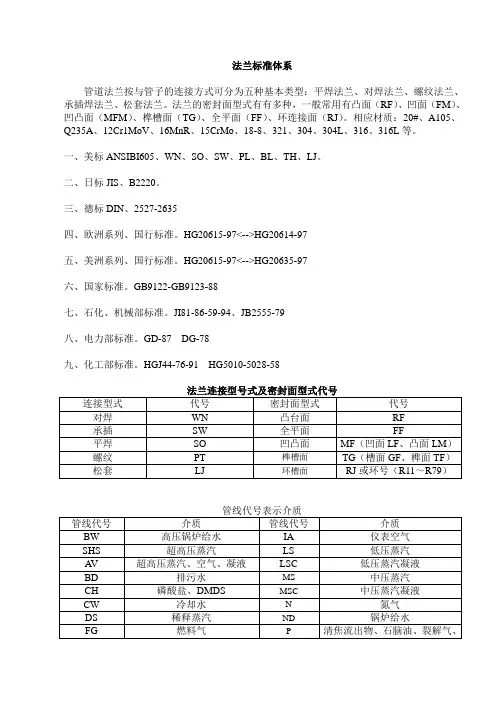

法兰标准体系管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

法兰的密封面型式有有多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（TG）、全平面（FF）、环连接面（RJ）。

相应材质：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

一、美标ANSIBI605、WN、SO、SW、PL、BL、TH、LJ。

二、日标JIS、B2220。

三、德标DIN、2527-2635四、欧洲系列、国行标准。

HG20615-97<-->HG20614-97五、美洲系列、国行标准。

HG20615-97<-->HG20635-97六、国家标准。

GB9122-GB9123-88七、石化、机械部标准。

JI81-86-59-94、JB2555-79八、电力部标准。

GD-87 DG-78九、化工部标准。

HGJ44-76-91 HG5010-5028-58阀门磅级对照表平面法兰,突面法兰,凹凸面法兰该如何选用？压紧面(密封面) 型式a、平面型压紧面压紧面的表面为平面。

优点：结构简单，加工方便。

缺点：是接触面积大，需要的预紧比压大，螺栓承载大，故法兰等零件要求高、笨重，垫片易挤出，密封性能较差。

使用压力P≤2.5Mpa，有毒、易燃、易爆介质中不能使用。

b、凹凸型由一个凹面和一个凸面配合组成。

垫片放凹面中。

优点：便于对中，能防垫片挤出。

可用在P≤6.4Mpa，DN≤800mm法兰密封面型式的选用全平面密封面：常与平焊法兰型式配合以适用于操作条件比较缓和的(PN1.0)工况下；常用于铸铁法兰或与铸铁连接的钢法兰；突台面密封面：是应用最广的一种型式，它常与对焊和承插焊型式配合使用，在"美式法兰"中，常用在PN2.0、PN5.0和部分PN10.0MPa压力等级中；在"欧式法兰"中则常用在PN1.6、PN2.5MPa压力等级；（RF Flange突面法兰知识）凹凸面密封面：常与对焊和承插型式配合使用，在"美式法兰中不常采用，在"欧式法兰"中常用在PN4.0、PN6.4MPa等级中。

法兰连接型式及密封面形式代公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]法兰标准体系管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

法兰的密封面型式有有多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（TG）、全平面（FF）、环连接面（RJ）。

相应材质：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

一、美标ANSIBI605、WN、SO、SW、PL、BL、TH、LJ。

二、日标JIS、B2220。

三、德标DIN、2527-2635四、欧洲系列、国行标准。

HG20615-97<-->HG20614-97五、美洲系列、国行标准。

HG20615-97<-->HG20635-97六、国家标准。

GB9122-GB9123-88七、石化、机械部标准。

JI81-86-59-94、JB2555-79八、电力部标准。

GD-87 DG-78九、化工部标准。

HGJ44-76-91 HG5010-5028-58阀门磅级对照表平面法兰,突面法兰,凹凸面法兰该如何选用压紧面(密封面) 型式a、平面型压紧面压紧面的表面为平面。

优点：结构简单，加工方便。

缺点：是接触面积大，需要的预紧比压大，螺栓承载大，故等零件要求高、笨重，垫片易挤出，密封性能较差。

使用压力P≤，有毒、易燃、易爆介质中不能使用。

b、凹凸型由一个凹面和一个凸面配合组成。

垫片放凹面中。

优点：便于对中，能防垫片挤出。

可用在P≤，DN≤800mm的选用全平面密封面：常与型式配合以适用于操作条件比较缓和的工况下；常用于铸铁法兰或与铸铁连接的钢法兰；突台面密封面：是应用最广的一种型式，它常与对焊和承插焊型式配合使用，在"美式法兰"中，常用在、和部分压力等级中；在"欧式法兰"中则常用在、压力等级；（）凹凸面密封面：常与对焊和承插型式配合使用，在"美式法兰中不常采用，在"欧式法兰"中常用在、等级中。

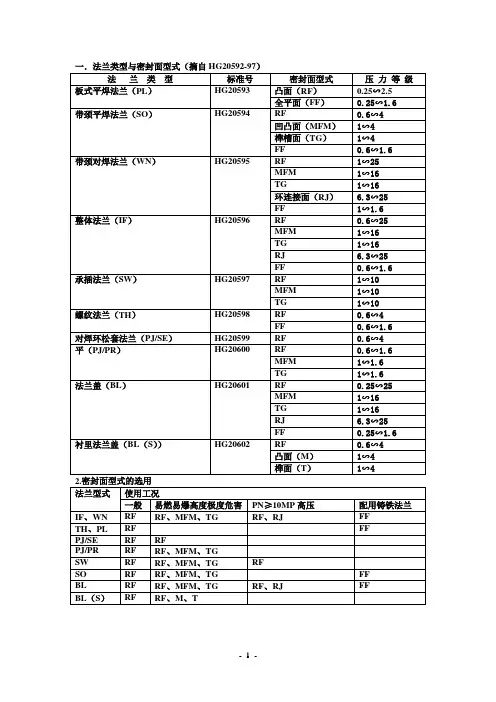

一．法兰类型与密封面型式（摘自HG20592-97）二．法兰标记示例HG20592 法兰盖BL（S）400―1.6 RF 20/3211)标准号2)法兰类型号4)法兰公称压力(十个等级)0.25Mp(2.5bar)、0.6、1、1.6、2.5、4、6.3、10、16、255）密封面型式代号（上表）6）应由用户提供的钢管壁厚带颈对焊法兰、对焊环松套法兰应标注壁厚注：1。

铸件仅使用于整体法兰，2。

钢管仅适用采用钢管制造的不锈钢对焊接环。

3．管法兰一般采用锻制，钢板仅适用于法兰盖、衬里法兰盖、板式平焊法兰、对焊环松套法兰、平焊环松套法兰8）其它采用与本标准不一致的要求或附加要求如密封面的表面粗糙度三．法兰的钢印标志1．标准号。

2法兰类型代号码。

3法兰公称通径DN 4。

公称压力5。

密封面型式6。

应四．法兰技术条件1．材料成分和力学性能见上表1）压力0。

25至1的碳素钢，奥氏体不锈钢Ⅰ级2）附和以下之一的Ⅲ级A．P N≥10B．PN>4的CRMO钢煅件C．P N>1。

6且工作温度≤-20的碳素钢锻件3）除此而外PN为1。

6至6。

3的Ⅱ级或Ⅱ级以上4．带径对焊、带径平焊、承插焊、螺纹法兰一般采用锻件或、锻轧工艺制成，当采用钢板或型钢制造时必须符合下列要求1．）钢板应超声波探伤，无分层缺陷2．）应沿钢材轧制方向切割成条状，经弯制对焊成圆环，并使钢材的表面行成环的柱面，不得采用钢板直接机加工成带颈法兰。

3．）圆环的对接焊缝应采用全熔透焊缝4．）圆环的对接焊缝缝应进行焊后热处理，并进行100%RT符合JB4730 Ⅱ级合格或UT 符合JB4730 Ⅰ级合格，5．）带颈平焊法兰、承插焊法兰、螺纹法兰的颈部外侧斜度应不大于7度。

6．检验和验收A．外观检查1．锻造表面应光滑，不得有锻造裂纹等缺陷2．锻造表面的粘沙、氧化皮等应清除干净。

3．机加工表面不得有毛刺、有害的划痕和其他降低法兰强度和连接可靠性的缺陷。

法兰密封面形式及代号名称特点说明突面（RF ） 表面是一个光滑的平面，也可车制密纹水线。

密封面结构简单，加工方便，且便于进行防腐衬里。

但是，这种密封面垫片接触面积较大，预紧时垫片容易往两边挤，不易压紧。

凹凸面（MFM ） 密封面是由一个凸面和一个凹面相配合组成，在凹面上放置垫片，能够防止垫片被挤出，故可适用于压力较高的场合。

榫槽面(TG ) 密封面是由榫和槽所组成的，垫片置于槽中，不会被挤动。

垫片可以较窄，因而压紧垫片所需的螺栓力也就相应较小。

即使用于压力较高之处，螺栓尺寸也不致过大。

因而，它比以上两种密封面均易获得良好的密封效果。

密封面的缺点是结构与制造比较复杂，更换挤在槽中的垫片比较困难。

此外，榫面部分容易损坏，在拆装或运输过程中应加以注意。

榫槽密封面适于易燃、易爆、有毒的介质以及较高压力的场合。

当压力不大时，即使直径较大，也能很好地密封。

全平面（FF ）与环连接面（RJ ） 全平面密封适合于压力较小的场合（PN ≤1.6MP a ）；环连接面主要用在带颈对焊法兰与整体法兰上，适用压力范围为（6.3MP a≤PN ≤25.0MP a ）。

其它类型密封面 对于高压容器和高压管道的密封，密封面可采用锥形密封面或梯形槽密封面，它们分别与球面金属垫片（透镜垫片）和椭圆形或八角形截面的金属垫片配合。

密封面可适用于压力较高的场合，但需要的尺寸精度和表面光洁度高，不易加工。

1 平面法兰密封面平面密封面主要用于宽面法兰及低压管道系统中，与相配密封垫片接触面分布于法兰螺栓中心圆的内外两侧。

对应的垫片材质多为石棉橡胶等非金属软质材料，垫片预紧比压较低，无论是平焊法兰还是对焊法兰或者是承插法兰都有用到。

2 突面突面密封面主要用于窄面法兰，即垫片的接触面位于法长螺栓孔所包围的冈周范围内，也就是突面密封面对的垫片外径正好与法兰连接螺栓内切圆直径相当，安装时可借助螺栓使垫片位置固定在法兰面中央。

这种密封面在法兰上应用最为广泛。

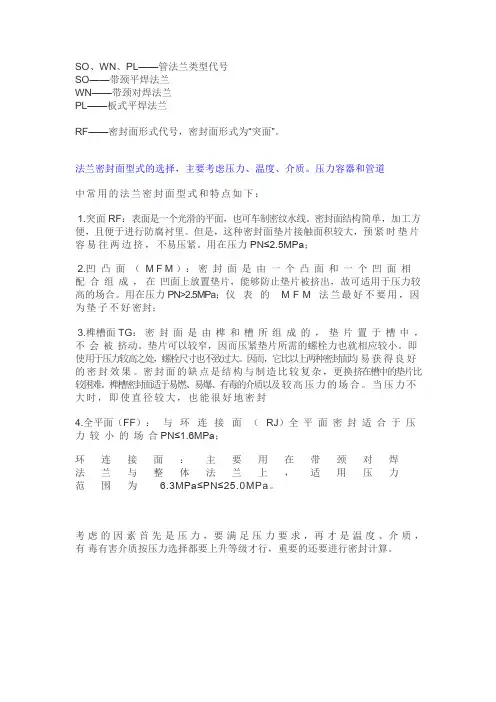

SO、WN、PL——管法兰类型代号SO——带颈平焊法兰WN——带颈对焊法兰PL——板式平焊法兰RF——密封面形式代号，密封面形式为“突面”。

法兰密封面型式的选择，主要考虑压力、温度、介质。

压力容器和管道中常用的法兰密封面型式和特点如下：1.突面RF：表面是一个光滑的平面，也可车制密纹水线。

密封面结构简单，加工方便，且便于进行防腐衬里。

但是，这种密封面垫片接触面积较大，预紧时垫片容易往两边挤，不易压紧。

用在压力PN≤2.5MPa；2.凹凸面（M F M）：密封面是由一个凸面和一个凹面相配合组成，在凹面上放置垫片，能够防止垫片被挤出，故可适用于压力较高的场合。

用在压力PN>2.5MPa；仪表的M F M法兰最好不要用，因为垫子不好密封；3.榫槽面TG：密封面是由榫和槽所组成的，垫片置于槽中，不会被挤动。

垫片可以较窄，因而压紧垫片所需的螺栓力也就相应较小。

即使用于压力较高之处，螺栓尺寸也不致过大。

因而，它比以上两种密封面均易获得良好的密封效果。

密封面的缺点是结构与制造比较复杂，更换挤在槽中的垫片比较困难。

榫槽密封面适于易燃、易爆、有毒的介质以及较高压力的场合。

当压力不大时，即使直径较大，也能很好地密封4.全平面（FF）：与环连接面（RJ）全平面密封适合于压力较小的场合PN≤1.6MPa；环连接面：主要用在带颈对焊法兰与整体法兰上，适用压力范围为 6.3MPa≤PN≤25.0MPa。

考虑的因素首先是压力，要满足压力要求，再才是温度、介质，有毒有害介质按压力选择都要上升等级才行，重要的还要进行密封计算。
