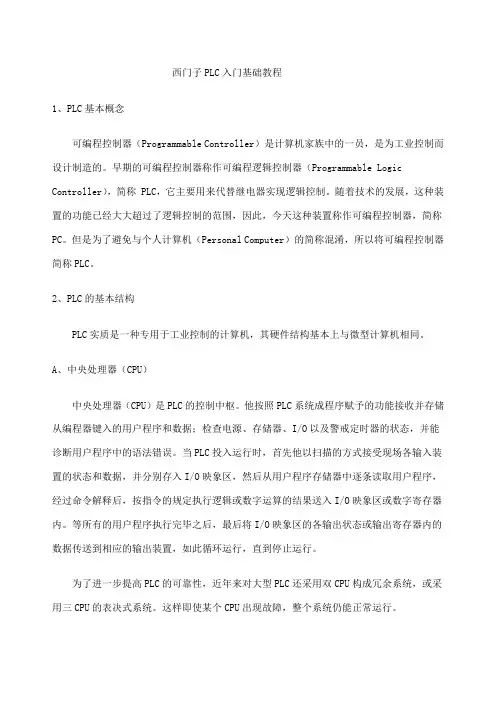

西门子PLC入门基础教程
1、PLC基本概念
可编程控制器（Programmable Controller）是计算机家族中的一员，是为工业控制而设计制造的。早期的可编程控制器称作可编程逻辑控制器（Programmable Logic
Controller），简称 PLC，它主要用来代替继电器实现逻辑控制。随着技术的发展，这种装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称作可编程控制器，简称PC。但是为了避免与个人计算机（Personal Computer）的简称混淆，所以将可编程控制器简称PLC。
2、PLC的基本结构
PLC实质是一种专用于工业控制的计算机，其硬件结构基本上与微型计算机相同。
A、中央处理器（CPU）
中央处理器（CPU）是PLC的控制中枢。他按照PLC系统成程序赋予的功能接收并存储从编程器键入的用户程序和数据；检查电源、存储器、I/O以及警戒定时器的状态，并能诊断用户程序中的语法错误。当PLC投入运行时，首先他以扫描的方式接受现场各输入装置的状态和数据，并分别存入I/O映象区，然后从用户程序存储器中逐条读取用户程序，经过命令解释后，按指令的规定执行逻辑或数字运算的结果送入I/O映象区或数字寄存器内。等所有的用户程序执行完毕之后，最后将I/O映象区的各输出状态或输出寄存器内的数据传送到相应的输出装置，如此循环运行，直到停止运行。
为了进一步提高PLC的可靠性，近年来对大型PLC还采用双CPU构成冗余系统，或采用三CPU的表决式系统。这样即使某个CPU出现故障，整个系统仍能正常运行。 B、存储器
存储系统程序的存储器称为系统存储器。
存储应用软件的存储器称为用户存储器。
{(一) PLC常用的存储器类型
1. RAM (Random Assess Memory)
这是一种读/写存储器(随机存储器)，其存取速度最快，由锂电池支持。
2. EPROM (Erasable Programmable Read Only Memory)
西门子plc完全精通教程pdf
西门子PLC是一种广泛应用于工业自动化领域的控制系统。它采用现代电子技术和计算机控制技术，可以完成对生产线、设备和工艺过程的自动化控制。PLC（可编程逻辑控制器）是一种特殊的计算机，它可以编程实现各种逻辑控制功能。在工业自动化领域，PLC起到了非常重要的作用，因此掌握PLC的使用技能对于从事工业自动化行业的人来说至关重要。
首先，我们来了解一下PLC的基本原理和工作方式。PLC是由输入模块、输出模块、中央处理器和编程软件组成的。输入模块用于接收外部信号输入，输出模块用于控制外部设备输出，中央处理器负责执行程序的运行逻辑。编程软件是用来编写和调试PLC程序的工具。
接下来，我们要学习如何使用PLC进行程序编写。PLC程序通常使用一种叫做梯形图的编程语言进行编写，这种语言与传统的计算机程序语言有很大的不同。在梯形图中，会使用到逻辑门、定时器、计数器等元件来实现各种逻辑控制功能。因此，我们需要熟悉这些元件的使用方法和特性，并能够根据实际需求进行程序的设计和编写。
除了程序编写外，我们还需要学会对PLC进行硬件配置和参数设置。PLC的输入输出模块可以根据实际需求进行扩展和配置，我们需要知道不同模块的特性和功能，能够正确地进行硬件连接和配置。此外，还需要设置一些系统参数，例如时钟、通信等，以保证PLC的正常运行。
最后，我们需要学习如何进行PLC程序的调试和故障排除。在实际应用中，我们难免会遇到各种问题，例如程序执行不正确、输出信号异常等。我们需要掌握一些常见的调试方法和技巧，能够快速定位问题并进行修复。
总之，西门子PLC作为工业自动化领域的重要组成部分，其应用范围非常广泛，对从业人员的要求也越来越高。只有掌握了PLC的基本原理、编程技能和调试方法，我们才能够在工作中胜任各种PLC控制系统的设计、调试和维护工作。因此，通过系统学习PLC的完全精通教程，我们可以提高自己在工业自动化领域的竞争力，为自己的职业发展打下坚实的基础。
西门子PLC培训教程2024(全)目
录CONTENCT•PLC基础知识
•西门子PLC硬件组成及选型
•西门子PLC软件编程环境搭建
•基本指令集与程序结构设计
•高级功能应用与扩展
•故障诊断与排除技巧分享
01
PLC基础知识PLC定义
发展历程PLC定义与发展历程
可编程逻辑控制器（Programmable Logic Controller，PLC）是一种数字运算操作的电子系统，专为在工业环境下应用而设计。
从1960年代末期的初创阶段，到1970年代中期的成熟阶段，再到1980年代以后的高速发展阶段，PLC技术不断革新，应用领域也不断扩展。
工作原理
PLC采用循环扫描的工作方式，即按照用户程序存储器中存放的先后顺序逐条
执行指令，直到程序结束，然后重新返回第一条指令，开始下一轮新的扫描。
特点
PLC具有可靠性高、抗干扰能力强、编程简单、易于维护等特点。此外，PLC还
具有丰富的I/O
接口模块和强大的通信功能，可方便地与其他设备进行数据交换。PLC工作原理及特点西门子（Siemens）欧姆龙（Omron）
三菱（Mitsubishi）罗克韦尔（Rockwell
）常见PLC品牌与型号介绍
作为全球知名的电气和自动化解决方案提供商，西门子PLC以其高性能、稳定性和广泛的应用领域而著称。常见型号有S7-200、S7-300、S7-400等。欧姆龙PLC以其紧凑的设计、高速的处理速度和丰富的功能而备受赞誉。常见型号有CP1H、CP1L、CJ2M等。
三菱PLC以其高性能、低价格和广泛的应用领域而深受用户喜爱。常见型号有FX3U、FX5U、Q系列等。罗克韦尔PLC以其强大的处理能力、灵活的编程方式和广泛的应用领域而著称。常见型号有MicroLogix、ControlLogix、CompactLogix等。
02
西门子PLC硬件组成及选型作为PLC的核心部件，CPU模块负
责执行用户程序、处理数据、控制
输入输出等操作，直接影响PLC的
性能和速度。CPU模块功能
西门子PLC培训PPT课件目录
•PLC基础知识•编程环境与软件安装配置•基本指令与程序设计实例分析•高级功能应用与扩展模块使用技巧目录
•通讯协议与网络技术应用探讨•故障诊断与排除方法分享•总结回顾与展望未来发展趋势
PLC基础知识01
可编程逻辑控制器（Programmable Logic Controller），一种数字运算操作的电子系统，专为在工业环境下应用而设计。PLC定义
从1969年美国DEC公司研制出第一台PLC开始，经历了从简单到复杂、从低级到高级的发展历程，现已成为工业自动化领域的重要控制设备。
发展历程PLC定义与发展历程
PLC采用循环扫描的工作方式，即按照用户程序存储器中存放的先后顺序逐条执行，直到程序结束，然后重新返回第一条指令，开始下一轮新的扫描。工作原理
主要由CPU、存储器、输入/输出接口、电源等部分组成。其中CPU是PLC的核心部件，负责执行用户程序和系统程序；存储器用于存放用户程序和系统程序；输入/
输出接口用于连接现场设备和外部设备；电源为PLC提供工作电压。
结构组成PLC工作原理及结构组成西门子PLC系列产品介绍
•S7-200系列：西门子S7-200系列PLC是超小型化的PLC，它适用于各行各业，各种场合中的自动检测、监测及控制等。S7-200系列的强大功能使其无论单机运行，或相连成网络都能实现复杂的控制功能。•S7-300系列：西门子S7-300系列PLC是模块化小型PLC系统，能满足中等性能要求的应用。各种单独的模块之间可进行广泛组合构成不同要求的系统。与S7-200 PLC比较，S7-300 PLC采用模块化结构，具备高速（0.6~0.1μs）的指令运算速度；用浮点数运算比较有效地实现了更为复杂的算术运算；一个带标准用户接口的软件工具方便用户给所有模块进行参数赋值；方便的人机界面服务已经集成在S7-300操作系统内，人机对话的编程要求大大减少。•S7-400系列：西门子S7-400系列PLC是高性能的大型PLC系统，适用于中、大规模的控制项目。S7-400系列PLC采用模块化设计，具有高性能的处理器和高速的数据处理能力，支持多种通信协议和网络连接方式，可实现复杂的控制功能和高级的数据处理任务。
