plc基础知识总结

plc培训总结范文（3篇）plc培训总结范文（通用3篇）plc培训总结范文篇1受学校的安排，我和同事于20__年5月11日去清新县职业技术学校参加校验交流活动的PLC技术课程听课学习，通过这次的的听课，我认识到其他学校的老师在教学上的不同分析和参考了他们教学上的方式方法，现将我的心得体会总结如下：此次听课主要内容是参照PLC编程与应用手册，教学内容是让学生掌握计数器、特殊标志位等指令能熟悉其编程格式及方法，进一步熟悉基本指令的'应用。

授课教师张晓龙利用投影辅助讲解，实物模型示范操作，让学生更直观的体验PLC技术的实用性，使学生在老师的讲解及示范过程中有问题可以及时解答，让学生更直观的了解本课题的重要性以及操作性。

除此之外，授课教师张晓龙还在巡回指导过程中简单重复一次，强调注意事项，询问学生有没有存在问题，如有及时解答，必要时进行讲解示范操作，让学生在思考编程过程中遇到不能解决的问题可以即可帮学生解决并强调，也可以时刻刘奕学生对设备的违规操作，并及时给予指正。

这是我最欣赏的地方，编程操作过程中遇到不能解决的文体可以让老师与自己共同解决，可以让学生能迅速将理论知识转化为实际操作。

整节课主要讲授计数器指令在PLC编程中的应用，了解正握计数器的功能，还有在实际编程操作过程中应注意的一些问题以及怎样去解决遇到的问题，授课教师对学生编程操作过程中出现的问题进行总结并讲解，让学生对自己在实际编程操作中遇到的问题金星反省及改正。

通过这次的听课学习，我对变频器的原理重要知识点有了初步了解，由于以前接触变频器相关的知识很少，而且时间有限，所以还有很多地方都似懂非懂，以后还要结合笔记和培训教材进一步的深入学习。

我参加此次培训的主要目的是学习PLC的相关知识，通过此次学习，通过张晓龙老师示范性的讲解，结合我们学校的设备和学生特性，使我找到了今后教学的方向。

plc培训总结范文篇2这个学期开设了电气控制与plc实训的课程，跟以前所有开设的课程有很大的区别，这门课程的灵活性很强，充分发挥自己的潜力;其实学习的过程当中并不一定要学到多少东西，个人觉得开散思维怎样去学习，这才是最重要的，而这门课程恰好体现了这一点。

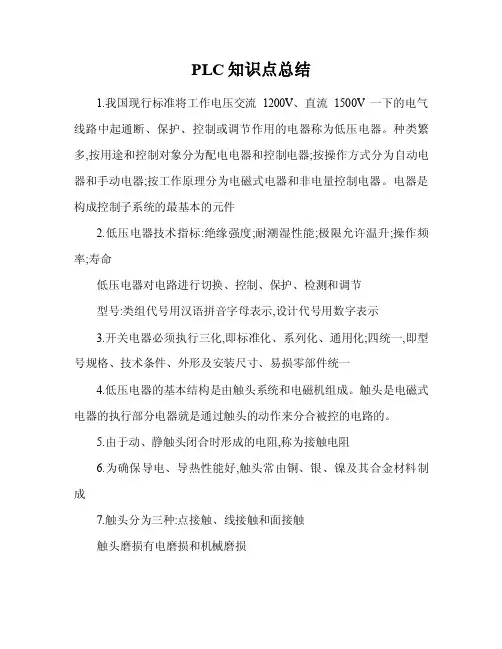

PLC知识点总结1.我国现行标准将工作电压交流1200V、直流1500V一下的电气线路中起通断、保护、控制或调节作用的电器称为低压电器。

种类繁多,按用途和控制对象分为配电电器和控制电器;按操作方式分为自动电器和手动电器;按工作原理分为电磁式电器和非电量控制电器。

电器是构成控制子系统的最基本的元件2.低压电器技术指标:绝缘强度;耐潮湿性能;极限允许温升;操作频率;寿命低压电器对电路进行切换、控制、保护、检测和调节型号:类组代号用汉语拼音字母表示,设计代号用数字表示3.开关电器必须执行三化,即标准化、系列化、通用化;四统一,即型号规格、技术条件、外形及安装尺寸、易损零部件统一4.低压电器的基本结构是由触头系统和电磁机组成。

触头是电磁式电器的执行部分电器就是通过触头的动作来分合被控的电路的。

5.由于动、静触头闭合时形成的电阻,称为接触电阻6.为确保导电、导热性能好,触头常由铜、银、镍及其合金材料制成7.触头分为三种:点接触、线接触和面接触触头磨损有电磨损和机械磨损8.触头按其原始状态可分为常开触头和常闭触头,原始状态时(即线圈未通电)断开,线圈通电后闭合的触头叫常开触头,原始闭合,通电后断开的触头叫常闭触头9.电弧实际上是触头间气体在强电场作用下产生的放电现象在自然环境中分断电路时,如果电路的电流或电压超过某一数值时(约为0.25-1A,12-20V),触头在分断的时候就会产生电弧10.气体放电:就是触头间隙中的气体被游离产生大量的电子和离子,在强电场作用下大量的带电粒子做定向运动,于是绝缘的气体就变成了导体11.电弧产生的原因经四个物理过程:a强电场放射;b撞击电离;c热电子发射;d高温游离12.电弧的熄灭及灭弧方法:a电动力吹狐;b 栅片灭弧;c磁吹灭弧13.电磁机构的工作特性常用吸力特性和反力特性来描述。

电磁机构使衔铁释放的力与气隙之间的关系曲线称为反力特性;电磁机构的吸力与气隙之间的关系曲线称为吸力特性电磁机构是电磁式继电器等低压电器件主要组成部件之一,工作原理是将电磁能转为机械能带动触头动作14.接触器是用来接通、切断电动机或其他负载主电路的一种控制电器。

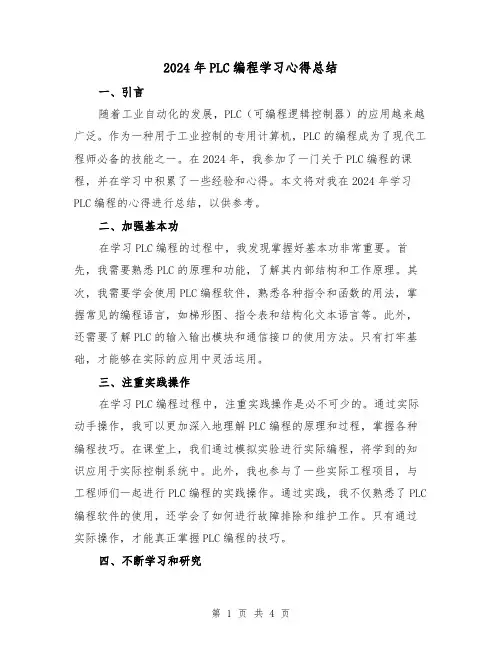

2024年PLC编程学习心得总结一、引言随着工业自动化的发展，PLC（可编程逻辑控制器）的应用越来越广泛。

作为一种用于工业控制的专用计算机，PLC的编程成为了现代工程师必备的技能之一。

在2024年，我参加了一门关于PLC编程的课程，并在学习中积累了一些经验和心得。

本文将对我在2024年学习PLC编程的心得进行总结，以供参考。

二、加强基本功在学习PLC编程的过程中，我发现掌握好基本功非常重要。

首先，我需要熟悉PLC的原理和功能，了解其内部结构和工作原理。

其次，我需要学会使用PLC编程软件，熟悉各种指令和函数的用法，掌握常见的编程语言，如梯形图、指令表和结构化文本语言等。

此外，还需要了解PLC的输入输出模块和通信接口的使用方法。

只有打牢基础，才能够在实际的应用中灵活运用。

三、注重实践操作在学习PLC编程过程中，注重实践操作是必不可少的。

通过实际动手操作，我可以更加深入地理解PLC编程的原理和过程，掌握各种编程技巧。

在课堂上，我们通过模拟实验进行实际编程，将学到的知识应用于实际控制系统中。

此外，我也参与了一些实际工程项目，与工程师们一起进行PLC编程的实践操作。

通过实践，我不仅熟悉了PLC 编程软件的使用，还学会了如何进行故障排除和维护工作。

只有通过实际操作，才能真正掌握PLC编程的技巧。

四、不断学习和研究学习PLC编程是一个不断学习和研究的过程。

在2024年，PLC技术正在不断发展和更新，新的编程技巧和方法也在不断涌现。

因此，我需要保持对最新技术的敏感度，不断学习和研究新的编程技巧和方法。

在课余时间，我经常阅读相关的书籍和文献，参加行业研讨会和交流活动，与其他工程师进行交流和讨论。

通过不断学习和研究，我可以不断提高自己的技术水平，适应行业的发展变化。

五、培养团队合作能力PLC编程往往涉及多个领域和专业，因此培养团队合作能力是必不可少的。

在2024年，我参与了一些工程项目，与其他工程师一起合作完成PLC编程任务。

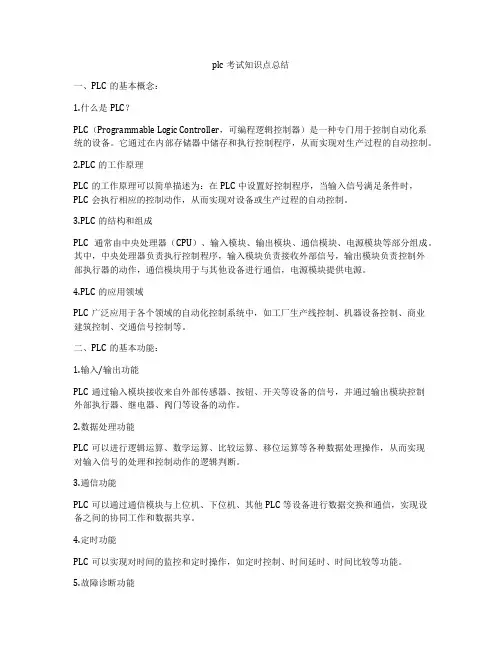

plc考试知识点总结一、PLC的基本概念：1.什么是PLC？PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专门用于控制自动化系统的设备。

它通过在内部存储器中储存和执行控制程序，从而实现对生产过程的自动控制。

2.PLC的工作原理PLC的工作原理可以简单描述为：在PLC中设置好控制程序，当输入信号满足条件时，PLC会执行相应的控制动作，从而实现对设备或生产过程的自动控制。

3.PLC的结构和组成PLC通常由中央处理器（CPU）、输入模块、输出模块、通信模块、电源模块等部分组成。

其中，中央处理器负责执行控制程序，输入模块负责接收外部信号，输出模块负责控制外部执行器的动作，通信模块用于与其他设备进行通信，电源模块提供电源。

4.PLC的应用领域PLC广泛应用于各个领域的自动化控制系统中，如工厂生产线控制、机器设备控制、商业建筑控制、交通信号控制等。

二、PLC的基本功能：1.输入/输出功能PLC通过输入模块接收来自外部传感器、按钮、开关等设备的信号，并通过输出模块控制外部执行器、继电器、阀门等设备的动作。

2.数据处理功能PLC可以进行逻辑运算、数学运算、比较运算、移位运算等各种数据处理操作，从而实现对输入信号的处理和控制动作的逻辑判断。

3.通信功能PLC可以通过通信模块与上位机、下位机、其他PLC等设备进行数据交换和通信，实现设备之间的协同工作和数据共享。

4.定时功能PLC可以实现对时间的监控和定时操作，如定时控制、时间延时、时间比较等功能。

5.故障诊断功能PLC可以实时监测系统的运行状态，当系统发生故障时可以自动诊断并采取相应的措施，以确保系统的可靠运行。

三、PLC的基本操作：1.PLC的编程软件常用的PLC编程软件有Siemens的STEP 7、Rockwell的RSLogix、Mitsubishi的GX Developer等。

通过这些软件，用户可以编辑、下载、调试PLC的控制程序。

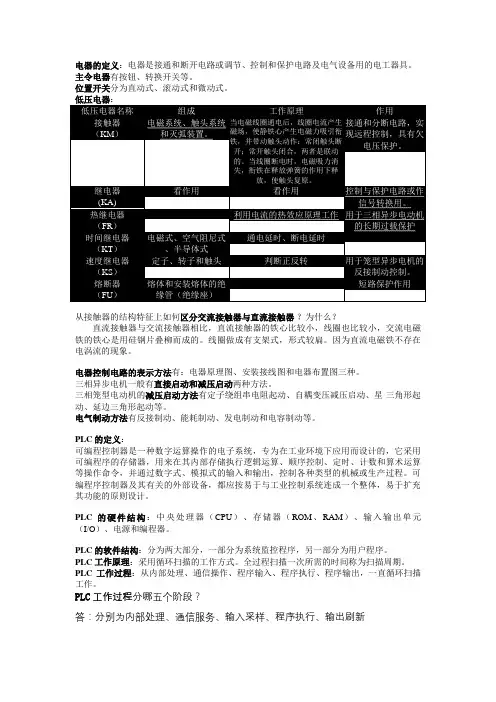

电器的定义：电器是接通和断开电路或调节、控制和保护电路及电气设备用的电工器具。

主令电器有按钮、转换开关等。

位置开关分为直动式、滚动式和微动式。

从接触器的结构特征上如何区分交流接触器与直流接触器？为什么？直流接触器与交流接触器相比，直流接触器的铁心比较小，线圈也比较小，交流电磁铁的铁心是用硅钢片叠柳而成的。

线圈做成有支架式，形式较扁。

因为直流电磁铁不存在电涡流的现象。

电器控制电路的表示方法有：电器原理图、安装接线图和电器布置图三种。

三相异步电机一般有直接启动和减压启动两种方法。

三相笼型电动机的减压启动方法有定子绕组串电阻起动、自耦变压减压启动、星-三角形起动、延边三角形起动等。

电气制动方法有反接制动、能耗制动、发电制动和电容制动等。

PLC的定义：可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计的，它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作命令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。

可编程序控制器及其有关的外部设备，都应按易于与工业控制系统连成一个整体，易于扩充其功能的原则设计。

PLC的硬件结构：中央处理器（CPU）、存储器（ROM、RAM）、输入输出单元（I/O）、电源和编程器。

PLC的软件结构：分为两大部分，一部分为系统监控程序，另一部分为用户程序。

PLC工作原理：采用循环扫描的工作方式。

全过程扫描一次所需的时间称为扫描周期。

PLC工作过程：从内部处理、通信操作、程序输入、程序执行、程序输出，一直循环扫描工作。

PLC工作过程分哪五个阶段？答：分别为内部处理、通信服务、输入采样、程序执行、输出刷新PLC 型号的含义：MRD FX N 322 的含义是：N FX 2系列，输入输出总点数为32点，继电器输出、DC 电源，DC 输入的基本单元。

FX-4EYSH 的含义是：FX 系列，输入点数为零，输出点数为4点，晶闸管输出，大电流输出扩展模块。

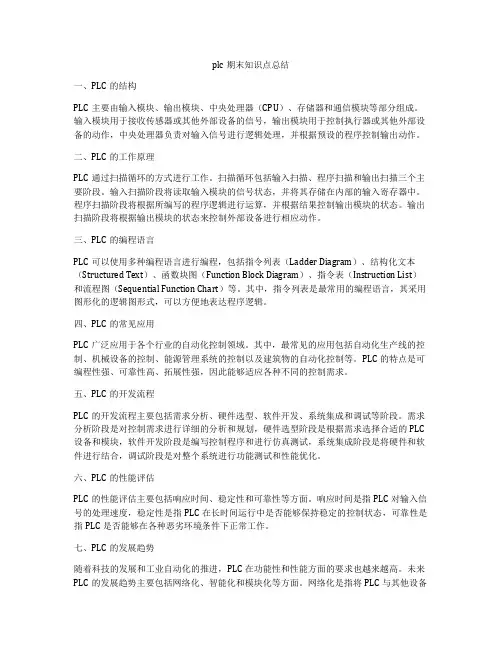

plc期末知识点总结一、PLC的结构PLC主要由输入模块、输出模块、中央处理器（CPU）、存储器和通信模块等部分组成。

输入模块用于接收传感器或其他外部设备的信号，输出模块用于控制执行器或其他外部设备的动作，中央处理器负责对输入信号进行逻辑处理，并根据预设的程序控制输出动作。

二、PLC的工作原理PLC通过扫描循环的方式进行工作。

扫描循环包括输入扫描、程序扫描和输出扫描三个主要阶段。

输入扫描阶段将读取输入模块的信号状态，并将其存储在内部的输入寄存器中。

程序扫描阶段将根据所编写的程序逻辑进行运算，并根据结果控制输出模块的状态。

输出扫描阶段将根据输出模块的状态来控制外部设备进行相应动作。

三、PLC的编程语言PLC可以使用多种编程语言进行编程，包括指令列表（Ladder Diagram）、结构化文本（Structured Text）、函数块图（Function Block Diagram）、指令表（Instruction List）和流程图（Sequential Function Chart）等。

其中，指令列表是最常用的编程语言，其采用图形化的逻辑图形式，可以方便地表达程序逻辑。

四、PLC的常见应用PLC广泛应用于各个行业的自动化控制领域。

其中，最常见的应用包括自动化生产线的控制、机械设备的控制、能源管理系统的控制以及建筑物的自动化控制等。

PLC的特点是可编程性强、可靠性高、拓展性强，因此能够适应各种不同的控制需求。

五、PLC的开发流程PLC的开发流程主要包括需求分析、硬件选型、软件开发、系统集成和调试等阶段。

需求分析阶段是对控制需求进行详细的分析和规划，硬件选型阶段是根据需求选择合适的PLC 设备和模块，软件开发阶段是编写控制程序和进行仿真测试，系统集成阶段是将硬件和软件进行结合，调试阶段是对整个系统进行功能测试和性能优化。

六、PLC的性能评估PLC的性能评估主要包括响应时间、稳定性和可靠性等方面。

响应时间是指PLC对输入信号的处理速度，稳定性是指PLC在长时间运行中是否能够保持稳定的控制状态，可靠性是指PLC是否能够在各种恶劣环境条件下正常工作。

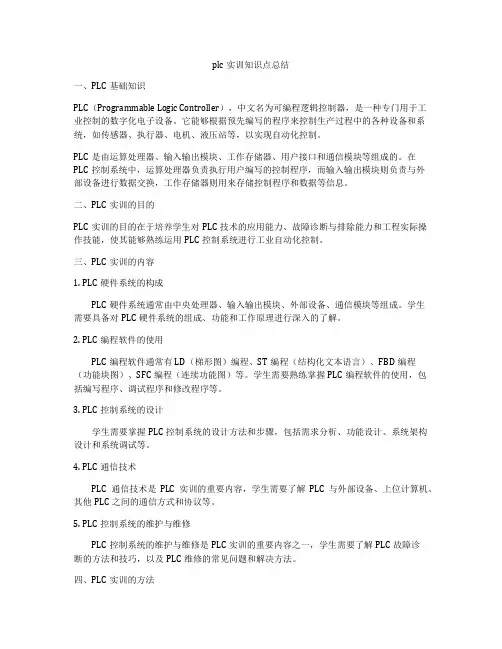

plc实训知识点总结一、PLC基础知识PLC（Programmable Logic Controller），中文名为可编程逻辑控制器，是一种专门用于工业控制的数字化电子设备。

它能够根据预先编写的程序来控制生产过程中的各种设备和系统，如传感器、执行器、电机、液压站等，以实现自动化控制。

PLC是由运算处理器、输入输出模块、工作存储器、用户接口和通信模块等组成的。

在PLC控制系统中，运算处理器负责执行用户编写的控制程序，而输入输出模块则负责与外部设备进行数据交换，工作存储器则用来存储控制程序和数据等信息。

二、PLC实训的目的PLC实训的目的在于培养学生对PLC技术的应用能力、故障诊断与排除能力和工程实际操作技能，使其能够熟练运用PLC控制系统进行工业自动化控制。

三、PLC实训的内容1. PLC硬件系统的构成PLC硬件系统通常由中央处理器、输入输出模块、外部设备、通信模块等组成。

学生需要具备对PLC硬件系统的组成、功能和工作原理进行深入的了解。

2. PLC编程软件的使用PLC编程软件通常有LD（梯形图）编程、ST编程（结构化文本语言）、FBD编程（功能块图）、SFC编程（连续功能图）等。

学生需要熟练掌握PLC编程软件的使用，包括编写程序、调试程序和修改程序等。

3. PLC控制系统的设计学生需要掌握PLC控制系统的设计方法和步骤，包括需求分析、功能设计、系统架构设计和系统调试等。

4. PLC通信技术PLC通信技术是PLC实训的重要内容，学生需要了解PLC与外部设备、上位计算机、其他PLC之间的通信方式和协议等。

5. PLC控制系统的维护与维修PLC控制系统的维护与维修是PLC实训的重要内容之一，学生需要了解PLC故障诊断的方法和技巧，以及PLC维修的常见问题和解决方法。

四、PLC实训的方法1. 理论学习PLC实训的第一步是进行理论学习，学生需要通过教材、课件等学习PLC的基本原理、硬件系统、编程软件等知识。

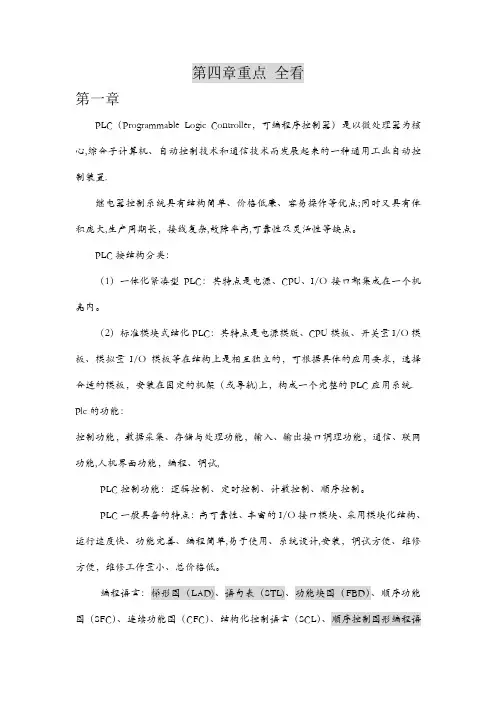

第四章重点全看第一章PLC（Programmable Logic Controller，可编程序控制器）是以微处理器为核心,综合子计算机、自动控制技术和通信技术而发展起来的一种通用工业自动控制装置.继电器控制系统具有结构简单、价格低廉、容易操作等优点;同时又具有体积庞大,生产周期长，接线复杂,故障率高,可靠性及灵活性等缺点。

PLC按结构分类：（1）一体化紧凑型PLC：其特点是电源、CPU、I/O接口都集成在一个机壳内。

（2）标准模块式结化PLC：其特点是电源模版、CPU模板、开关量I/O模板、模拟量I/O模板等在结构上是相互独立的，可根据具体的应用要求，选择合适的模板，安装在固定的机架（或导轨)上，构成一个完整的PLC应用系统. Plc的功能：控制功能，数据采集、存储与处理功能，输入、输出接口调理功能，通信、联网功能,人机界面功能，编程、调试,PLC控制功能：逻辑控制、定时控制、计数控制、顺序控制。

PLC一般具备的特点：高可靠性、丰富的I/O接口模块、采用模块化结构、运行速度快、功能完善、编程简单,易于使用、系统设计,安装，调试方便、维修方便，维修工作量小、总价格低。

编程语言：梯形图（LAD)、语句表（STL)、功能块图（FBD）、顺序功能图（SFC）、连续功能图（CFC）、结构化控制语言（SCL）、顺序控制图形编程语言（S7—Graph)、状态图编程语言（S7—HiGraph）、用于S7系统的C语言（C for S7）等。

从硬件结构看，PLC由中央处理单元（CPU)、存储器（ROM/RAM）、输入/输出单元(I/O单元）、编程器、电源等部件组成.存储器:系统程序存储器、用户程序存储器、系统RAM存储区。

PLC的工作方式是一个不断循环的顺序扫描工作方式。

每一次扫描所用的时间称为扫描周期或工作周期PLC整个运行可分为上电处理、扫描过程和出错处理三个阶段。

PLC的扫描过程：（1）输入采样阶段(2)程序执行阶段（3)输出刷新阶段。

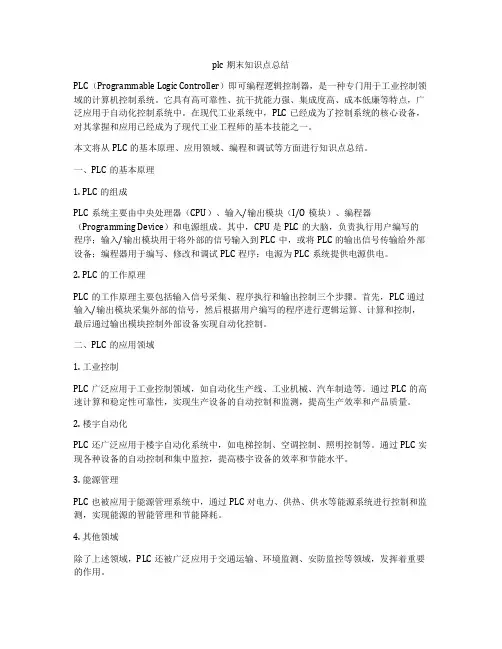

plc期末知识点总结PLC（Programmable Logic Controller）即可编程逻辑控制器，是一种专门用于工业控制领域的计算机控制系统。

它具有高可靠性、抗干扰能力强、集成度高、成本低廉等特点，广泛应用于自动化控制系统中。

在现代工业系统中，PLC已经成为了控制系统的核心设备，对其掌握和应用已经成为了现代工业工程师的基本技能之一。

本文将从PLC的基本原理、应用领域、编程和调试等方面进行知识点总结。

一、PLC的基本原理1. PLC的组成PLC系统主要由中央处理器（CPU）、输入/输出模块（I/O模块）、编程器（Programming Device）和电源组成。

其中，CPU是PLC的大脑，负责执行用户编写的程序；输入/输出模块用于将外部的信号输入到PLC中，或将PLC的输出信号传输给外部设备；编程器用于编写、修改和调试PLC程序；电源为PLC系统提供电源供电。

2. PLC的工作原理PLC的工作原理主要包括输入信号采集、程序执行和输出控制三个步骤。

首先，PLC通过输入/输出模块采集外部的信号，然后根据用户编写的程序进行逻辑运算、计算和控制，最后通过输出模块控制外部设备实现自动化控制。

二、PLC的应用领域1. 工业控制PLC广泛应用于工业控制领域，如自动化生产线、工业机械、汽车制造等。

通过PLC的高速计算和稳定性可靠性，实现生产设备的自动控制和监测，提高生产效率和产品质量。

2. 楼宇自动化PLC还广泛应用于楼宇自动化系统中，如电梯控制、空调控制、照明控制等。

通过PLC实现各种设备的自动控制和集中监控，提高楼宇设备的效率和节能水平。

3. 能源管理PLC也被应用于能源管理系统中，通过PLC对电力、供热、供水等能源系统进行控制和监测，实现能源的智能管理和节能降耗。

4. 其他领域除了上述领域，PLC还被广泛应用于交通运输、环境监测、安防监控等领域，发挥着重要的作用。

三、PLC的编程和调试1. PLC编程语言PLC的编程语言主要有 ladder diagram（LD）、instruction list（IL）、function block diagram（FBD）、structured text（ST）等。

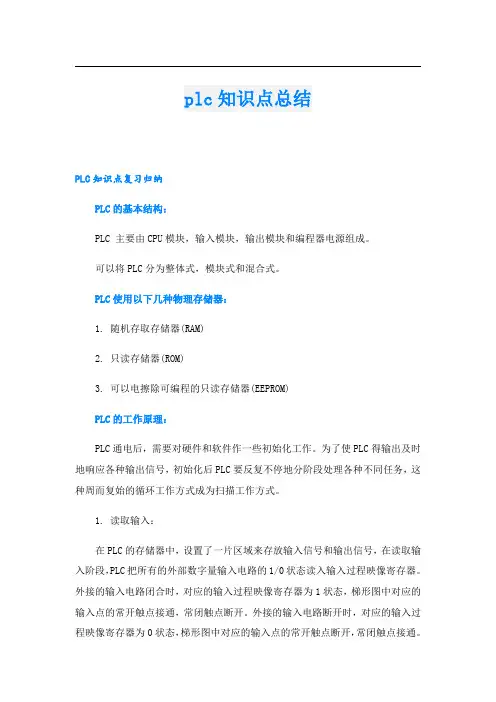

plc知识点总结PLC知识点复习归纳PLC的基本结构：PLC 主要由CPU模块，输入模块，输出模块和编程器电源组成。

可以将PLC分为整体式，模块式和混合式。

PLC使用以下几种物理存储器：1. 随机存取存储器(RAM)2. 只读存储器(ROM)3. 可以电擦除可编程的只读存储器(EEPROM)PLC的工作原理：PLC通电后，需要对硬件和软件作一些初始化工作。

为了使PLC得输出及时地响应各种输出信号，初始化后PLC要反复不停地分阶段处理各种不同任务，这种周而复始的循环工作方式成为扫描工作方式。

1. 读取输入：在PLC的存储器中，设置了一片区域来存放输入信号和输出信号，在读取输入阶段，PLC把所有的外部数字量输入电路的1/0状态读入输入过程映像寄存器。

外接的输入电路闭合时，对应的输入过程映像寄存器为1状态，梯形图中对应的输入点的常开触点接通，常闭触点断开。

外接的输入电路断开时，对应的输入过程映像寄存器为0状态，梯形图中对应的输入点的常开触点断开，常闭触点接通。

2. 执行用户程序：PLC的用户程序由若干条指令组成，指令在存储器中顺序排列。

在RUN模式的程序执行阶段，如果没有跳转指令，CPU从第一条指令开始，逐条顺序地执行用户程序。

3. 通讯处理：在处理通讯请求阶段， CPU处理从通讯接口和智能模块接收到的信息，在适当的时候将信息传送给通讯请求方。

4.CPU自诊断测试：自诊断测试包括定期检查CPU模块的操作和扩展模块的状态是否正常，将监控定时器复位，以及完成一些别的内部工作。

5.改写输出“CPU执行完用户程序后，将输出过程映像存储器的0/1状态传送到输出模块并锁存起来。

梯形图中某一输出位的线圈“通电”时，对应的输出过程映像寄存器为1的状态。

若梯形图中输出点的线圈“断电”，对应的输出过程映像存储器中存放的二进制数为0，将它送到继电器型输出模块，对应的硬件继电器的线圈断电，其常开触点断开，外部负载断电，停止工作。

PLC考试重点知识总结在现代工业自动化领域中，可编程逻辑控制器（PLC）是一种重要的设备，用于自动控制和监控生产过程。

对于从事工控领域相关工作的人员来说，了解PLC的重点知识是非常关键的。

本文将对PLC考试的重点知识进行总结，并提供相应的案例进行说明。

1. PLC概述PLC作为一种特殊的计算机，它可以接收输入信号、经过逻辑运算后产生输出信号，从而实现对工业过程的控制。

PLC广泛应用于工厂自动化、交通控制、电力系统等领域。

2. PLC的基本组成PLC由中央处理单元（CPU）、输入模块、输出模块、通信模块等基本组成部分构成。

其中，输入模块负责接收来自传感器等设备的信号，输出模块负责控制执行器，CPU负责对输入信号进行逻辑处理。

3. PLC的工作原理PLC工作的基本流程如下：首先，输入模块接收外部信号，并将其转化为逻辑信号送给CPU；然后，CPU进行逻辑运算，根据用户的程序要求生成对应的输出信号；最后，输出模块将信号转化为对执行器的控制信号，实现对工业过程的控制。

4. PLC的编程语言PLC的编程语言有多种，常见的有梯形图（Ladder Diagram）、指令表（Instruction List）、函数图（Function Block Diagram）等形式。

不同的编程语言适用于不同的应用场景，工程师需要根据实际情况选择合适的语言进行编程。

5. PLC的输入输出PLC的输入信号通常来自传感器，如光电传感器、接近开关等；输出信号通常用于控制执行器，如电机、气缸等。

在设计PLC程序时，需要准确地定义输入输出信号的类型、地址等参数。

6. PLC的逻辑运算PLC的逻辑运算是根据编程语言中的逻辑指令来实现的。

常见的逻辑指令有与（AND）、或（OR）、非（NOT）等，在程序中合理运用这些指令可以实现复杂的逻辑控制。

7. PLC的计数与定时PLC内部具有计数器和定时器功能，可以实现对输入信号的计数和对时间的定时。

这两个功能在工控领域中非常常用，能够满足很多不同的控制需求。

plc课程总结心得体会在这门PLC课程中，我学到了很多关于可编程逻辑控制器的知识和技能。

PLC作为现代工业自动化中广泛应用的技术，对于实现自动化过程具有重要作用。

通过学习，我对PLC的原理、编程和应用有了更深入的了解，并在实践中提升了自己的动手能力和解决问题的能力。

第一部分：PLC基础知识在课程的开始阶段，我们首先了解了PLC的基本概念和工作原理。

PLC是一种数字化电子设备，具备输入、输出接口和可编程控制功能，能实时采集和处理外部信号，并根据预先编写的程序进行逻辑运算和输出控制。

深入了解PLC的结构和工作原理，对我后续学习和实践具有很大帮助。

第二部分：PLC编程语言在PLC课程中，我们学习了几种常用的PLC编程语言，包括梯形图、指令列表和结构化文本等。

每种语言都有其特点和应用场景。

梯形图是一种直观、易理解的图形化编程语言，适合初学者入门。

指令列表则更注重程序的精确性和性能。

通过掌握不同的编程语言，我可以根据实际情况选择最合适的方式进行PLC编程。

第三部分：PLC应用实践在课程的实践环节中，我们进行了多个PLC应用案例的模拟和调试。

这些实践案例真实反映了在工业自动化中常见的控制场景，如控制灯光、电机、传感器等。

通过实操，我不仅熟悉了PLC编程软件的使用，还学会了如何分析和解决实际问题，提高了自己的动手操作能力和逻辑思维能力。

第四部分：PLC故障排除PLC在实际应用中，难免会遇到一些故障和问题。

在课程中，我们学习了常见的PLC故障排除方法和技巧。

通过对错误现象的观察和分析，我们可以快速定位问题，并采取相应的解决方案。

这些故障排除的技能对于日后工作中的维护和修复常常起到至关重要的作用。

总结与展望通过这门PLC课程的学习，我对PLC的控制原理、编程语言和应用实践有了全面的了解。

并且，我深刻认识到PLC在工业自动化领域的重要性和广泛应用。

我将继续努力提升PLC编程技能，不断探索和学习新的自动化技术，为实现工业生产的高效和稳定贡献自己的力量。

plc基础知识点总结PLC基础知识点总结PLC，即可编程逻辑控制器，是一种用于工业自动化控制的设备。

它能够实现工业设备的开关控制、调节、计算、监控等功能，广泛应用于制造业、能源、交通、建筑等领域。

本文将总结PLC的基础知识点，帮助初学者快速入门。

1. PLC系统组成PLC系统主要由三个部分组成：输入/输出模块、中央处理器和编程设备。

其中，输入/输出模块负责将外部信号转换为数字信号，中央处理器负责控制程序的运行和数据处理，编程设备用于编写、修改和上传程序。

2. PLC的工作原理PLC的工作原理可以简单概括为：输入信号通过输入模块转换为数字信号，数字信号通过中央处理器进行逻辑运算和数据处理，根据程序的要求控制输出模块输出信号。

PLC程序可以通过编程设备进行编写和修改。

3. PLC程序的编写PLC程序的编写通常使用Ladder Diagram（梯形图）语言，也可以使用其他语言如SFC、ST、FBD等。

编写程序需要先进行程序设计，确定输入输出信号、逻辑关系、控制条件等，然后进行程序编写和调试。

4. PLC的输入/输出模块PLC的输入/输出模块负责将外部信号转换为数字信号。

输入模块通常由传感器、开关等组成，输出模块通常由继电器、电机控制器等组成。

输入/输出模块的数量和种类根据实际需要进行配置。

5. PLC的中央处理器PLC的中央处理器是控制程序的核心，负责逻辑运算、数据处理和控制输出信号。

中央处理器的速度和存储容量决定了PLC的运行效率和功能扩展性。

目前常用的中央处理器有CPU224、CPU226、CPU315等。

6. PLC的通信接口PLC的通信接口可以实现PLC之间、PLC与人机界面（HMI）、PLC 与工业以太网等设备之间的通信。

通信接口的种类和协议多种多样，需要根据实际需要进行选择。

7. PLC的编程设备PLC的编程设备包括PC、编程器、手持设备等，用于编写、修改、上传和下载程序。

编程设备的种类和功能也有多种选择。

常用器件接触器一：接触器的结构和工作原理1、接触器的作用用来频繁地接通和分断交直流主回路或大容量控制电路.主要控制对象是电动机能远距离控制,具有欠〔零〕压保护.2、接触器的结构：〔1〕电磁系统——电磁系统包括动铁心〔衔铁〕、静铁心和电磁线圈三部分,其作用是将电磁能转换成机械能,产生电磁吸力带动触头动作.〔2〕触头系统——a、触头又称为触点,是接触器的执行元件,用来接通或断开被控制电路.b、触头的分类：①按分为控制的电路分为：主触头——主触头用于接通或断开主回路,允许通过较大的电流.辅助触头——辅助触头用于接通或断开控制回路,只能通过较小的电流②按其原始状态分为：〔线圈断电后所有触头复位,即回复到原始状态.〕常开触头〔动合触点〕——原始状态时<即线圈未通电>断开线圈通电后闭合的触头常闭触头〔动断触点〕——原始状态时闭合,线圈通电后断开的触头.〔3〕灭弧装置——触头在分段电流瞬间,触头间的气隙中产生电弧,电弧的温度能将触头烧损,并可能造成其他事故,因此,应采用适当措施迅速熄灭电弧.常采用灭弧罩、灭弧栅和磁吹灭弧装置.3 接触器的工作原理当电磁线圈通电后,使静铁心产生电磁吸力吸引衔铁,并带动触头动作,使常闭触头断开,常开触头闭合,两者是联动的、当线圈断电时,电磁力消失,衔铁在释放弹簧的作用下释放,使触头复原,即常开触头断开,常闭触头闭合.4接触器的图形符号、文字符号二：交、直流接触器的特点接触器按其主触头所控制主电路电流的种类可分为交流接触器和直流接触器.①当交变磁通穿过铁心时,将产生涡流和磁滞损耗,使铁心发热.为减少铁损,铁心用硅钢片冲压而成.为便于散热,线圈做成短而粗的圆筒状绕在骨架上.为防止交变磁通使衔铁产生强烈振动和噪声,交流接触器铁心端面上都安装一个铜制的短路环.交流接触器的灭弧装置通常采用灭弧罩和灭弧栅.②直流接触器线圈通以直流电流,主触头接通、切断直流主电路.a直流接触器铁心中不产生涡流和磁滞损耗,所以不发热.铁心可用整块钢制成.为散热良好,通常将线围绕制成长而薄的圆筒状.b 250A以上的直流接触器采用串联双绕组线圈.c 直流接触器灭弧较难,一般采用灭弧能力较强的磁吹灭弧装置.继电器一、作用：用于控制和保护电路中,作信号转换用输入电路：输入量〔如电流、电压、温度、压力等〕变化到一定值时继电器动作.输出电路：执行元件接通或断开控制回路.继电器种类①电流继电器②时间继电器③电压继电器④热继电器⑤中间继电器⑥速度继电器中间继电器一、作用：是将一个输入信号变成多个输出信号或将信号放大〔即增大触头容量〕的继电器.二、常用的中间继电器有JZ7系列——以JZ7－62为例：JZ为中间继电器的代号,7为设计序号,有6对常开触头,2对常闭触头.时间继电一、定义：是一种按照时间原则进行控制的继电器.二、分类①空气阻尼式时间继电器——它由电磁机构、工作触头与气室三部分组成,它的延时是靠空气的阻尼作用来实现的.②电动式时间继电器③电子式时间继电器热继电器一、定义是专门用来对连续运行的电动机进行过载与断相保护,以防止电动机过热而烧毁的保护电器.l. 热继电器的结构与工作原理2.工作原理双金属片作为温度检测元件,由两种膨胀系数不同的金属片压焊而成,它被加热元件加热后因两层金属片伸长率不同而弯曲、加热元件串接在电动机定子绕组中,在电动机正常运行时,热元件产生的热量不会使触点系统动作.当电动机过载,流过热元件的电流加大,经过一定的时间,热元件产生的热量使双金属片的弯曲程度超过一定值,通过导板推动热继电器的触点动作〔常开触点闭合,常闭触点断开〕.通常用其串接在接触器线圈电路的常闭触点来切断线圈电流,使电动机主电路失电.故障排除后按手动复位按钮,热继电器触点复位,可以重新接通控制电路熔断器,1 工作原理当通过熔断器的电流超过一定数值并经过一定的时间后,电流在熔体上产生的热量使熔体某处熔化而分断电路,从而保护了电路和设备.继电接触控制系统的基本控制电路1 过载保护——用热继电器FR作为过载保护的电器当电动机长时间过载,热元件动作,热继电器的常闭触点断开控制电路,使接触器线圈断电释放,其主触头断开主电路,电动机停止运转,实现过载保护.2欠压和失压保护——它是依靠接触器自身的电磁机构来实现的.条件是主电路与控制电路共用同一电源.3 点动控制线路一、线路〔a〕：按下SB,KM线圈通电,电机启动.手松开按钮SB时,接触器KM线圈又断电,其主触点断开,电机停止转动二、线路〔b〕是带手动开关SA的点动控制线路.当需要点动控制时,只要把开关SA断开,由按钮SB来进行点动控制.当需要正常运行时,只要把开关SA合上,将KM的自锁触点接入即可实现连续控制.4 多地控制线路1、在大型生产设备上,为使操作人员在不同方位均能进行起、停操作,常常要求组成多地控制线路.2、原则：①多个起动按钮并联,②多个停止按钮串联.自耦变压器降压启动的特点：自耦变压器绕组一般具有多个抽头以获得不同的变化.在获得同样大小的起动转矩的前提下,自耦变压器降压起动从电网索取的电流要比定子串电阻降压起动小得多,或者说,如果两者要从电网索取同样大小的起动电流,则采用自耦变压器降压起动的起动转矩大.缺点：自耦变压器价格较贵,而且不允许频繁起动5 反接制动控制线路1〕、控制原理①反接制动是利用改变电动机电源的相序,使定于绕组产生相反方向的旋转磁场,因而产生制动转矩.反接制动常采用转速为变化参量进行控制.②反接制动时,转子与旋转磁场的相对速度接近于两倍的同步转速,所以定子绕组中流过的反接制动电流相当于全电压直接起动时电流的两倍,因此反接制动特点之一是制动迅速,效果好,冲击大,通常仅适适用于10kw以下的小容量电动机.为了减小冲击电流,通常要求在电动机主电路中串接限流电阻.6短路保护1〕过流保护一、电动机不正确地起动或负载转距剧烈增加会引起电动机过电流运行.长时间过电流运行,可造成电动机损坏.①原则上,短路保护所用元件可以用作过电流保护,不过断弧能力可以要求低些.②常用瞬时动作的过电流继电器与接触器配合起来作过电流保护,过电流继电器作为测量元件,接触器作为执行元件断开电路.③笼型电动机起动电流很大,如果要使起动时过电流保护元件不动作,其整定值就要大于起动电流,那么一般的过电流就无法使之动作了.所以过电流保护一般只用在直流电动机和绕线式异步电动机上.整定过电流动作值一般为起动电流的1.2倍.2〕过载保护一、电动机长期超载运行,绕组温升将超过其允许值,造成绝缘材料变脆,寿命减少,严重时会使电机损坏.过载电流越大,达到允许温升的时间就越短.常用的过载保护元件是热继电器.二、由于热惯性的原因,热继电器不会受电动机短时过载冲击电流或短路电流的影响而瞬时动作,所以在使用热继电器作过载保护的同时,还必须设有短路保护.选作短路保护的熔断器熔体的额定电流不应超过4倍热继电器发热元件的额定电流.3〕零电压、欠电压保护一、定义：电网失电后恢复供电时,电动机自行起动,可能使生产设备损坏,也可能造成人身事故.对供电系统电网来说,同时有许多电动机与其他用电设备自行起动也会引起不允许的过电流与瞬间网络电压下降.1、零电压保护——防止电网失电后恢复供电时电动机自行起动的保护叫做零电压保护.2、欠电压保护——在电源电压降到允许值以下时,需要采用保护措施,与时切断电源,这就是欠电压保护3、在控制线路的主电路和控制电路由同一个电源供电时,具有电气自锁的接触器兼有欠电压和零电压保护作用4、在控制线路的主电路和控制电路不由同一个电源供电时,零压、欠压保护元件常用5、欠压继电器：其线圈跨接在定子两相电源线上,其常开触头串接在控制电动机的接触器线圈的电路中.典型机械设备电气控制系统分析一C650车床的电气控制的要求电气控制电路分析1、主轴电动机的控制1〕主轴正反转控制KM1、KM2控制主轴电动机正反转KM3主触点短接反接制动电阻R,实现全压直接起动运转具体实现由按钮SB3、SB4和接触器KM1、KM2组成主轴电动机正反转控制电路,并由接触器KM3主触点短接反接制动电阻R,实现全压直接起动运转.2〕主轴的点动控制SB2与接触器KMl控制具体实现SB2与接触器KMl控制,并在主轴电动机M1主电路中串入电阻R减压起动和低速运转,获得单方向的低速点动,便于对刀操作.3〕主轴电动机反接制动的停车控制停止按钮SB1与正反转接触器KM1、KM2与反接制动接触器KM3、速度继电器KS 具体实现主轴停车时,由停止按钮SB1与正反转接触器KM1、KM2与反接制动接触器KM3、速度继电器KS,构成电动机正反转反接制动控制电路,在KS控制下实现反接制动停车.4〕主轴电动机负载检测与保护环节采用电流表检测主轴电动机定子电流.为防止起动电流的冲击,采用时间继电器KT的常闭通电延时断开触点连接在电流表的两端,为此KT延时应稍长于M1的起动时间.2、刀架快速移动的控制刀架助快速移动由快速移动电动机M3拖动,由刀架快速移动手柄操作.当扳动刀架快速移动手柄时,压下行程开关SQ,接触器KM5线圈通电吸合,使M3电动机直接起动,拖动刀架快速移动.当将快速移动手柄扳回原位的.SQ不受压,KM5断电释放,M3断电停止,刀架快速移动结束.3、冷却泵电动机的控制由按钮SB5、SB6和接触器KM4构成电动机单方向起动、停止电路,实现对冷却泵电动机M2的控制.电气设计一电气控制线路的设计中应注意的几个问题1选择控制电源2减少通电电器的数量,采用标准件并尽可能选用相同型号.3合理使用电器触点,以提高可靠性.4正确连接电器的触点和电器的线圈.5尽量缩短连接导线的数量和长度.6控制线路在工作时,除必要的电器通电外,其余的尽量不通电以节约电能.7控制线路中应避免出现寄生电路.8避免电器依次动作.9电器连锁和机械连锁共用.10注意小容量与电器触点的容量可编程序控制器1, PLC的中文全称：中文全称为可编程逻辑控制器2、PLC的硬件组成：PLC的硬件主要由中央处理器〔CPU〕、存储器、输入单元、输出单元、通信接口、扩展接口电源等部分组成.3 PLC的工作方式是：PLC的工作方式：采用周期循环扫描、集中输入与集中输出的工作方式4 PLC的输出通常有三种形式：继电器输出、双向晶闸管输出、晶体管输出5、简述PLC的结构与工作原理？PLC由硬件系统和软件系统组成.PLC的工作原理：PLC采用"顺序扫描,不断循环〞的工作方式.〔1〕每次扫描过程,集中对输入信号进行采样,集中对输出信号进行刷新；〔2〕输入刷新过程,当输入端口关闭时,程序在进行执行阶段时,输入端有新状态,新状态不能被读入.只有程序进行下一次扫描时,新状态才被读入；〔3〕一个扫描周期分为输入采样,程序执行,输出刷新；〔4〕元件映象寄存器的内容是随着程序的执行变化而变化的；〔5〕扫描周期的长短由三条决定,〔a〕CPU执行指令的速度〔b〕指令本身占有的时间〔c〕指令条数；〔6〕由于采用集中采样,集中输出的方式.存在输入/输出滞后的现象,即输入/输出响应延迟.电气控制与PLC课程总结__B120204__B12020303__王贵斌。

plc编程知识点总结一、PLC编程概述PLC编程是将工业自动化生产过程中的逻辑控制规程和控制算法以特定的变量和逻辑步骤组织起来，并将其转换为PLC系统能够识别和执行的程序代码。

PLC编程的核心目的是实现对生产过程的自动化控制，并通过程序化的方式确保系统稳定、可靠地运行。

常见的PLC编程语言有梯形图、功能块图、指令表、结构化文本等。

PLC编程的主要特点包括：逻辑性强、数据处理能力强、可靠性高、扩展性好、易于操作和维护等。

PLC编程通常涉及到控制算法、数据存储、通信协议、人机界面等多个方面的知识。

二、PLC编程的基础知识1. PLC的结构和工作原理PLC系统通常包括输入/输出模块、中央处理器(CPU)、内部存储器、通信接口、人机界面(HMI)等部分。

其工作原理是通过输入模块将外部传感器信号转换成数字信号送入CPU，CPU经过逻辑运算、数据处理后，再通过输出模块控制执行器进行动作控制。

PLC编程就是对这一系列工作进行编程控制。

2. PLC编程语言PLC编程语言有梯形图、功能块图、指令表和结构化文本等。

梯形图是最常用的一种编程语言，它以传统的电气控制原理图为基础，在PLC编程过程中通过梯形图对逻辑控制进行描述。

功能块图以函数块为基本单元，通过连接不同的函数块形成控制逻辑。

指令表是一种PLC程序列表形式的编程语言，通过指令表将控制逻辑表达为一系列指令。

结构化文本是一种类似于传统编程语言的文本形式，适合复杂的控制算法。

3. PLC编程软件PLC编程通常需要使用特定的编程软件进行，常见的PLC编程软件有Siemens STEP 7、Rockwell RSLogix、Mitsubishi GX Developer等。

编程软件提供了方便快捷的编程工具和仿真、在线监控等功能，能够有效地简化PLC编程的过程。

4. PLC输入/输出模块PLC输入/输出模块是PLC与外部设备交互的关键部分，通过输入模块获取外部传感器的信号，并通过输出模块控制执行器的动作。

1、LC有哪些特点？答：PLC有如下特点：①可靠性高,抗干扰能力强；②配套齐全，功能完善，适用性强;③易学易用，深受工程技术人员欢迎；④系统的设计,建造工作量小，维护方便,改造容易；⑤体积小，重量轻，能耗低.2、LC机与继电器控制系统之间有哪些差异？答:PLC机实际上是计算机，它各种元器件之间的逻辑关系是通过程序来表达的，改变逻辑关系只要改变程序，而继电控制系统上各种电器元件，用导线依一定的规律将它们连接起来,接线表达了各元器件间的逻辑关系，要改变这种关系只能改变接线。

PLC机是串行工作方式；继电器控制系统是并行工作方式。

3、可编程序控制器的硬件及其结构？答：PLC采用了典型的计算机结构，主要包括CPU、RAM、ROM、输入输出接口电路、电源单元及编程器和外围设备。

4、梯形图编程方式有几种？答：1、按逻辑指令梯形图方式编程；2、按步进指令梯形图方式编程。

5、可编程序控制器的工作原理。

（P460／简答1）答：可编程序控制器采用的是循环扫描工作方式,采用集中采样、集中输出。

其工作过程可分为五个阶段：内部处理、通讯操作、输入处理、程序执行和输出处理。

7、简述可编程序控制器梯形图基本结构的组成。

答：三菱FX系例可编程序控制器梯形图的基本结构由左、右母线，各类触点符号、各类线圈符号、文字符号和表示能流的连线、节点组成。

8、简述节点和梯级的含义？答:节点是触点的逻辑关系表示；梯级则是表示一段逻辑关系的刷新或输出。

9、简述可编程序控制器的编程技巧。

答：编程技巧并无一定章法可循,只能在编程的过程中积累，首先应能熟练运用机内元器件和常见的基本环节，如定时计时环节、振荡环节、分频环节等，在编程过程中，有个串联回路并联，应将触点最多的那个回路放在最前面;有几个并联回路串联,应将触点最多的那个回路放在最左面，这样能使程序简洁明白，语句较少．在编程的过程中遇到不可编程电路必须重新安排，以便正确应用PLC指令进行编程。

10、RST指令在实际使用中应注意哪些方法？答：RST指令一般与SET指令配合使用，对同一元件，SET、RST 指令可多次使用，而且不限制使用顺序，但最后执行者有效.RST指令还可用于积算定时器、计数器、数据寄存器、变址寄存器等的复位、当前值清零.11、什么情况下允许双线圈输出？答：同一程序的两个绝不会同时执行的程序段中可以有相同的输出线圈。
