PLC基础知识大全

Plc基础知识1、PLC的基本概念可编程控制器(Programmable Controller)是计算机家族中的一员，是为工业控制应用而设计制造的。

早期的可编程控制器称作可编程逻辑控制器(Programmable Logic Controller)，简称PLC，它主要用来代替继电器实现逻辑控制。

随着技术的发展，这种装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称作可编程控制器，简称PC。

但是为了避免与个人计算机(Personal Computer)的简称混淆，所以将可编程控制器简称PLC2、PLC的基本结构PLC实质是一种专用于工业控制的计算机，其硬件结构基本上与微型计算机相同，如图所示：a. 中央处理单元(CPU)中央处理单元(CPU)是PLC的控制中枢。

它按照PLC系统程序赋予的功能接收并存储从编程器键入的用户程序和数据；检查电源、存储器、I/O以及警戒定时器的状态，并能诊断用户程序中的语法错误。

当PLC 投入运行时，首先它以扫描的方式接收现场各输入装置的状态和数据，并分别存入I/O映象区，然后从用户程序存储器中逐条读取用户程序，经过命令解释后按指令的规定执行逻辑或算数运算的结果送入I/O映象区或数据寄存器内。

等所有的用户程序执行完毕之后，最后将I/O映象区的各输出状态或输出寄存器内的数据传送到相应的输出装置，如此循环运行，直到停止运行。

为了进一步提高PLC的可*性，近年来对大型PLC还采用双CPU构成冗余系统，或采用三CPU的表决式系统。

这样，即使某个CPU出现故障，整个系统仍能正常运行。

b、存储器存放系统软件的存储器称为系统程序存储器。

存放应用软件的存储器称为用户程序存储器。

C、电源PLC的电源在整个系统中起着十分重要得作用。

如果没有一个良好的、可*得电源系统是无法正常工作的，因此PLC的制造商对电源的设计和制造也十分重视。

一般交流电压波动在+10%(+15%)范围内，可以不采取其它措施而将PLC直接连接到交流电网上去。

PLC基础知识(PLC入门必看).txt18拥有诚实，就舍弃了虚伪；拥有诚实，就舍弃了无聊；拥有踏实，就舍弃了浮躁，不论是有意的丢弃，还是意外的失去，只要曾经真实拥有，在一些时候，大度舍弃也是一种境界。

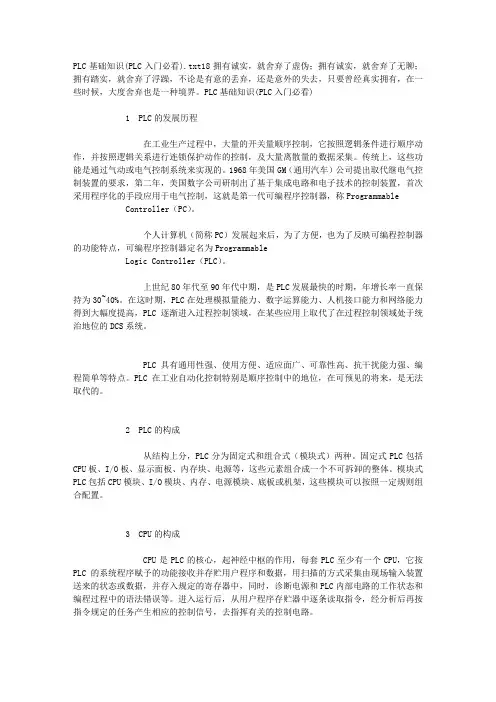

PLC基础知识(PLC入门必看)1 PLC的发展历程在工业生产过程中，大量的开关量顺序控制，它按照逻辑条件进行顺序动作，并按照逻辑关系进行连锁保护动作的控制，及大量离散量的数据采集。

传统上，这些功能是通过气动或电气控制系统来实现的。

1968年美国GM（通用汽车）公司提出取代继电气控制装置的要求，第二年，美国数字公司研制出了基于集成电路和电子技术的控制装置，首次采用程序化的手段应用于电气控制，这就是第一代可编程序控制器，称ProgrammableController（PC）。

个人计算机（简称PC）发展起来后，为了方便，也为了反映可编程控制器的功能特点，可编程序控制器定名为ProgrammableLogic Controller（PLC）。

上世纪80年代至90年代中期，是PLC发展最快的时期，年增长率一直保持为30~40%。

在这时期，PLC在处理模拟量能力、数字运算能力、人机接口能力和网络能力得到大幅度提高，PLC逐渐进入过程控制领域，在某些应用上取代了在过程控制领域处于统治地位的DCS系统。

PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。

PLC在工业自动化控制特别是顺序控制中的地位，在可预见的将来，是无法取代的。

2 PLC的构成从结构上分，PLC分为固定式和组合式（模块式）两种。

固定式PLC包括CPU板、I/O板、显示面板、内存块、电源等，这些元素组合成一个不可拆卸的整体。

模块式PLC包括CPU模块、I/O模块、内存、电源模块、底板或机架，这些模块可以按照一定规则组合配置。

3 CPU的构成CPU是PLC的核心，起神经中枢的作用，每套PLC至少有一个CPU，它按PLC的系统程序赋予的功能接收并存贮用户程序和数据，用扫描的方式采集由现场输入装置送来的状态或数据，并存入规定的寄存器中，同时，诊断电源和PLC内部电路的工作状态和编程过程中的语法错误等。

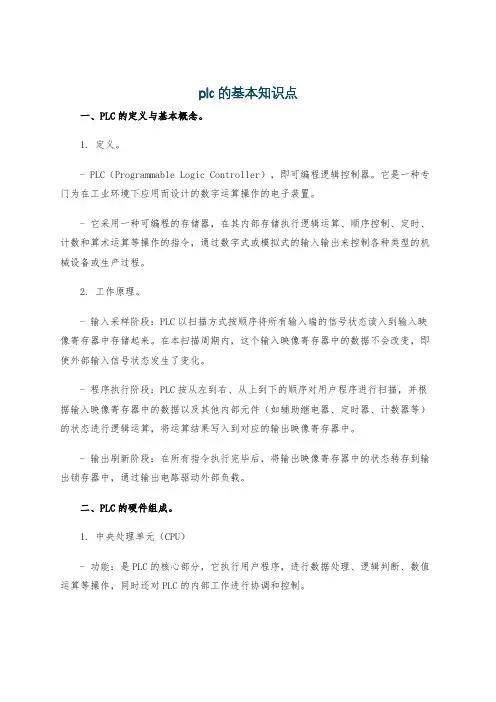

plc的基本知识点一、PLC的定义与基本概念。

1. 定义。

- PLC（Programmable Logic Controller），即可编程逻辑控制器。

它是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。

- 它采用一种可编程的存储器，在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程。

2. 工作原理。

- 输入采样阶段：PLC以扫描方式按顺序将所有输入端的信号状态读入到输入映像寄存器中存储起来。

在本扫描周期内，这个输入映像寄存器中的数据不会改变，即使外部输入信号状态发生了变化。

- 程序执行阶段：PLC按从左到右、从上到下的顺序对用户程序进行扫描，并根据输入映像寄存器中的数据以及其他内部元件（如辅助继电器、定时器、计数器等）的状态进行逻辑运算，将运算结果写入到对应的输出映像寄存器中。

- 输出刷新阶段：在所有指令执行完毕后，将输出映像寄存器中的状态转存到输出锁存器中，通过输出电路驱动外部负载。

二、PLC的硬件组成。

1. 中央处理单元（CPU）- 功能：是PLC的核心部分，它执行用户程序，进行数据处理、逻辑判断、数值运算等操作，同时还对PLC的内部工作进行协调和控制。

- 类型：不同品牌和型号的PLC，其CPU的性能和功能有所差异。

例如，有的CPU 处理速度快，能够处理复杂的控制算法；有的CPU集成了多种通信接口，方便与其他设备进行通信。

2. 输入输出（I/O）接口。

- 输入接口：用于接收外部设备（如传感器、按钮等）的信号。

常见的输入信号类型有数字量输入（如开关信号的通断）和模拟量输入（如温度、压力等连续变化的信号）。

输入接口电路通常具有光电隔离等功能，以提高抗干扰能力。

- 输出接口：用于将PLC的运算结果输出给外部设备（如继电器、接触器、变频器等）。

输出接口也分为数字量输出（如控制继电器的吸合与断开）和模拟量输出（如输出0 - 10V或4 - 20mA的模拟信号来控制调节阀的开度）。

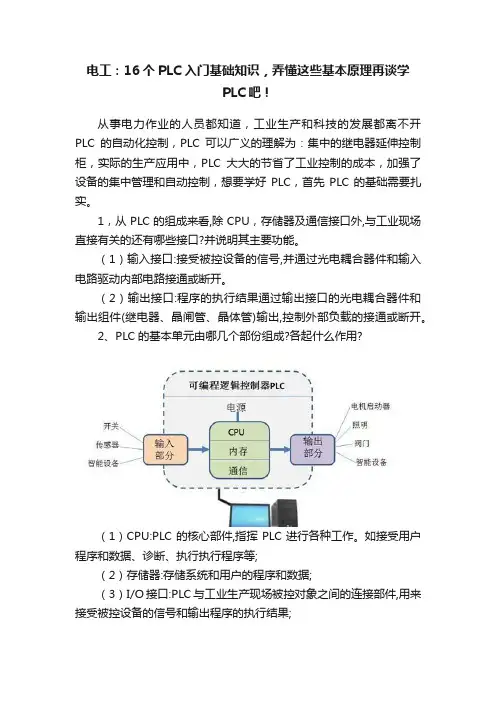

电工：16个PLC入门基础知识，弄懂这些基本原理再谈学PLC吧！从事电力作业的人员都知道，工业生产和科技的发展都离不开PLC的自动化控制，PLC可以广义的理解为：集中的继电器延伸控制柜，实际的生产应用中，PLC大大的节省了工业控制的成本，加强了设备的集中管理和自动控制，想要学好PLC，首先PLC的基础需要扎实。

1，从PLC的组成来看,除CPU，存储器及通信接口外,与工业现场直接有关的还有哪些接口?并说明其主要功能。

（1）输入接口:接受被控设备的信号,并通过光电耦合器件和输入电路驱动内部电路接通或断开。

（2）输出接口:程序的执行结果通过输出接口的光电耦合器件和输出组件(继电器、晶闸管、晶体管)输出,控制外部负载的接通或断开。

2、PLC的基本单元由哪几个部份组成?各起什么作用?（1）CPU:PLC的核心部件,指挥PLC进行各种工作。

如接受用户程序和数据、诊断、执行执行程序等;（2）存储器:存储系统和用户的程序和数据;（3）I/O接口:PLC与工业生产现场被控对象之间的连接部件,用来接受被控设备的信号和输出程序的执行结果;（4）通信接口:通过通信接口与监视器、打印机等其他设备进行信息交换;（5）电源。

3、PLC开关量输出接口有哪几种类型?各有什么特点?晶闸管输出型:一般情况下，只能带交流负载,响应速度快,动作频率高;晶体管输出型:一般情况下，只能带直流负载,响应速度快,动作频率高;继电器输出型:一般情况下，可带交、直流负载,但其响应时间长,动作频率低。

4、按结构型式分,PLC有哪几种类型?各有什么特点?（1）整体式:将CPU、电源、I/O部件都集中在一个机箱内,结构紧凑、价格低,一般小型PLC采用这种结构;（2）模块式:将PLC的各个部分分成若干个单独的模块,可根据需要选配不同模块组成一个系统,具有配置灵活、方便扩展和维修的特点,一般中、大型PLC采用这种结构。

模块式PLC由框架或基板和各种模块组成,模块装在框架或基板的插座上。

plc基础知识PLC基础知识（一）PLC指的是可编程逻辑控制器，是现代自动化控制系统的重要组成部分。

相比传统的继电器控制系统，PLC具有更高的稳定性、可靠性、灵活性和扩展性。

在工业生产、交通运输、医疗设备等众多领域中，PLC被广泛应用。

1. PLC的基本组成PLC由五个基本部分组成：输入模块、中央处理器（CPU）、存储器、输出模块和编程设备。

其中，输入模块用于输入各种信号，例如传感器信号；中央处理器是PLC的大脑，用于判断输入信号状态并控制输出设备；存储器用于存储用户编写的程序和数据；输出模块用于控制输出设备，例如电机、液压和气动执行机构等；编程设备用于编写和修改PLC程序。

2. PLC的工作原理PLC的工作原理是基于输入信号的状态来判断输出信号的状态。

当输入信号满足一定的逻辑条件时，中央处理器会根据用户编写的程序控制输出模块输出相应的信号。

PLC输入信号一般为数字信号，包括开关量、计数器、计时器等。

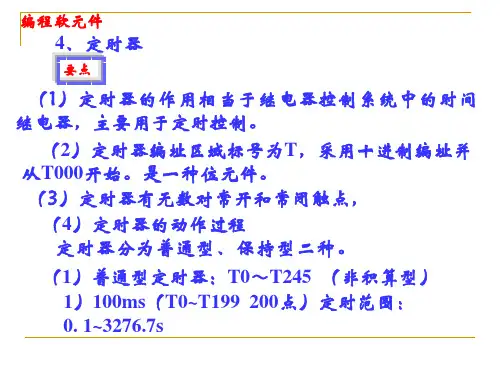

开关量指的是只有两种状态（开/闭）的信号，如开关状态、按钮状态等；计数器是一种输入信号，用于产生数值输出，表示一定时间内某一事件的出现次数，例如计数器在生产线上用于计数已经通过的产品数；计时器也是一种输入信号，用于产生时间输出，例如在生产线上用于控制某一步骤的持续时间。

3. PLC的应用领域PLC被广泛应用于各个领域，例如工业自动化控制、交通运输、楼宇自控、空气调节、能源与环境等。

在工业自动化控制领域中，PLC可以用于控制整个生产线，通过检测控制整个流程，提高生产效率和品质。

在楼宇自控领域中，PLC可以用于控制建筑物内的灯光、温度、空调等设备，提高舒适度，降低能源消耗。

4. PLC的优势和不足PLC作为一种高效可靠的控制系统，其优势在于：1) 稳定性：PLC具备稳定性高、抗干扰性强、故障率低、寿命长等特点。

2) 灵活性：PLC可以编写和修改程序，可以灵活的应对各类控制要求。

3) 扩展性：PLC具备可扩展性高等特点，可以随着应用需求的变化而进行升级。

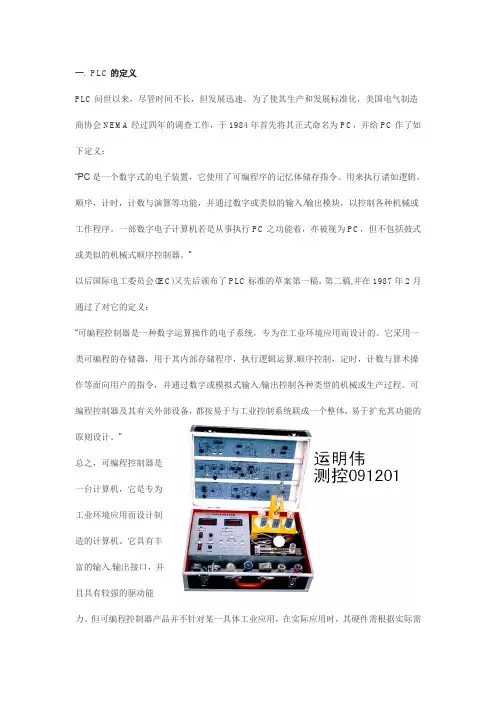

一. PLC的定义PLC问世以来，尽管时间不长，但发展迅速。

为了使其生产和发展标准化，美国电气制造商协会NEMA经过四年的调查工作，于1984年首先将其正式命名为PC，并给PC作了如下定义：“PC是一个数字式的电子装置，它使用了可编程序的记忆体储存指令。

用来执行诸如逻辑，顺序，计时，计数与演算等功能，并通过数字或类似的输入/输出模块，以控制各种机械或工作程序。

一部数字电子计算机若是从事执行PC之功能着，亦被视为PC，但不包括鼓式或类似的机械式顺序控制器。

”以后国际电工委员会(IEC)又先后颁布了PLC标准的草案第一稿，第二稿,并在1987年2月通过了对它的定义：“可编程控制器是一种数字运算操作的电子系统，专为在工业环境应用而设计的。

它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算,顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。

可编程控制器及其有关外部设备，都按易于与工业控制系统联成一个整体，易于扩充其功能的原则设计。

”总之，可编程控制器是一台计算机，它是专为工业环境应用而设计制造的计算机。

它具有丰富的输入/输出接口，并且具有较强的驱动能力。

但可编程控制器产品并不针对某一具体工业应用，在实际应用时，其硬件需根据实际需要进行选用配置，其软件需根据控制要求进行设计编制。

二. PLC的特点三、PLC的分类1、小型PLC小型PLC的I/O点数一般在128点以下，其特点是体积小、结构紧凑，整个硬件融为一体，除了开关量I/O以外，还可以连接模拟量I/O以及其他各种特殊功能模块。

它能执行包括逻辑运算、计时、计数、算术运算、数据处理和传送、通讯联网以及各种应用指令。

2、中型PLC中型PLC采用模块化结构，其I/O点数一般在256~1024点之间。

I/O的处理方式除了采用一般PLC通用的扫描处理方式外，还能采用直接处理方式，即在扫描用户程序的过程中，直接读输入，刷新输出。

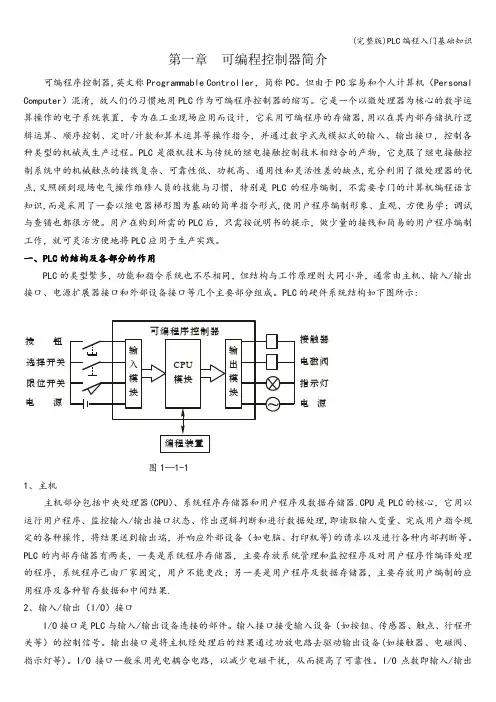

第一章 可编程控制器简介可编程序控制器,英文称Programmable Controller ，简称PC 。

但由于PC 容易和个人计算机（Personal Computer ）混淆，故人们仍习惯地用PLC 作为可编程序控制器的缩写。

它是一个以微处理器为核心的数字运算操作的电子系统装置，专为在工业现场应用而设计，它采用可编程序的存储器,用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令，并通过数字式或模拟式的输入、输出接口，控制各种类型的机械或生产过程。

PLC 是微机技术与传统的继电接触控制技术相结合的产物，它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点,充分利用了微处理器的优点,又照顾到现场电气操作维修人员的技能与习惯，特别是PLC 的程序编制，不需要专门的计算机编程语言知识,而是采用了一套以继电器梯形图为基础的简单指令形式,使用户程序编制形象、直观、方便易学；调试与查错也都很方便。

用户在购到所需的PLC 后，只需按说明书的提示，做少量的接线和简易的用户程序编制工作，就可灵活方便地将PLC 应用于生产实践。

一、PLC 的结构及各部分的作用PLC 的类型繁多，功能和指令系统也不尽相同，但结构与工作原理则大同小异，通常由主机、输入/输出接口、电源扩展器接口和外部设备接口等几个主要部分组成。

PLC 的硬件系统结构如下图所示:图1—1-1 1、主机主机部分包括中央处理器(CPU ）、系统程序存储器和用户程序及数据存储器.CPU 是PLC 的核心，它用以运行用户程序、监控输入/输出接口状态、作出逻辑判断和进行数据处理,即读取输入变量、完成用户指令规定的各种操作，将结果送到输出端，并响应外部设备（如电脑、打印机等)的请求以及进行各种内部判断等。

PLC 的内部存储器有两类，一类是系统程序存储器，主要存放系统管理和监控程序及对用户程序作编译处理的程序，系统程序已由厂家固定，用户不能更改；另一类是用户程序及数据存储器，主要存放用户编制的应用程序及各种暂存数据和中间结果. 2、输入/输出（I/O ）接口I/O 接口是PLC 与输入/输出设备连接的部件。

01PLC概述与基本原理ChapterPLC 定义发展历程国内外主要厂商030201PLC 定义及发展历程组成结构主要由CPU 、存储器、输入/输出接口、电源等部分组成。

工作原理采用循环扫描的工作方式，即按照用户程序存储器中存放的先后顺序逐条执行，直到程序结束，然后重新返回第一条指令，开始下一轮新的扫描。

编程语言主要有梯形图（LD ）、指令表（IL ）、功能块图（FBD ）、顺序功能图（SFC ）和结构化文本（ST ）五种编程语言。

PLC 工作原理及组成结构应用领域广泛应用于工业自动化控制领域，如机械制造、可靠性高采用大规模集成电路技术，具有很高的抗干编程简单功能强大易于维护性价比高PLC应用领域及优势特点02PLC硬件系统与选型Chapter0102西门子（Siemens）欧姆龙（Omron）三菱（Mitsubis…罗克韦尔（Rockwe…施耐德（Schneid…030405常见PLC品牌及型号介绍功能模块包括定位模块、计数模块、温度控制模块等，用于扩展的功能和应用范围。

实现间的数据交换和通信功能。

电源模块为PLC 源，通常采用冗余设计以提高系统可靠性。

CPU 模块负责逻辑运算、数据处理和通的核心部件。

I/O 模块连接外部设备并实现信号转换。

硬件组成与功能模块详解选型原则及实际应用案例考虑系统可扩展性和可维护性，选择具有开放性和标准接口的PLC产品。

了解不同品牌PLC产品的性能特点和价格差异，进行综合评估后做出选择。

03PLC软件编程与调试技巧Chapter编程语言类型及特点分析功能块图（FBD）指令表（IL）采用助记符表示操作功能，易于梯形图（LD）结构化文本（ST）采用高级语言编程，具有强大的数据处理能力。

顺序功能图（SFC）01020304选择合适的编程软件掌握编程技巧学习软件基本操作调试程序编程软件使用方法与技巧分享调试过程注意事项及常见问题解决方案确保安全检查硬件连接逐步调试记录问题寻求帮助04PLC通信网络与数据传输技术Chapter通信协议类型及特点分析现场总线协议以太网协议无线通信协议数据传输方式选择依据传输速度传输距离对实时性要求高的场合，应选择高速通信方式，如以太网或光纤通信。

PLC基础必学知识点
1. 什么是PLC
PLC（可编程逻辑控制器）是一种用途广泛的工业控制器，它利用计算
机技术把硬连线的逻辑控制功能转移到了可编程的软件程序中。

2. PLC的工作原理
PLC的工作原理是通过输入模块接收外部信号，并通过输出模块控制执行器，从而实现对工业过程的控制。

3. PLC的主要组成部分
PLC系统主要由中央处理器、输入模块、输出模块和通信模块等组成。

其中，中央处理器负责执行程序和控制逻辑，输入模块负责接收外部
信号，输出模块负责驱动执行器，通信模块用于与其他设备进行通信。

4. PLC的程序设计
PLC的程序设计一般使用类似于 ladder diagram（梯形图）的编程语言，其中逻辑控制函数通过输入和输出信号之间的逻辑联系来实现。

5. PLC的输入和输出信号
PLC的输入信号可以来自开关、传感器、编码器等，输出信号可以控制继电器、执行器、显示器等。

6. PLC的应用领域
PLC广泛应用于自动化生产线、机械设备、电力系统、化工过程等领域，用于实现对工业过程的自动化控制。

7. PLC的优势
PLC具有可编程、可靠性高、易于维护、灵活性强等优势，能够适应不
同的工业控制需求。

8. PLC的发展趋势
PLC正在向更高性能、更智能化的方向发展，已经增加了网络通信、数据采集、云计算等功能，能够更好地与其他系统集成。

以上是PLC基础必学知识点，了解这些知识可以帮助你更好地理解和应用PLC技术。

当然，PLC还有很多深入的内容和应用方向，需要继续学习和实践。
