ALOS-2雷达卫星波束及极化方式

到2010年时，ALOS卫星已经服役了4年（ALOS卫星于2006强。

实时的GPS L1导航：在监测灾害方面，实时导航在使用L1信号时很重要通过算法提升导航精度（预估电离层时延及其变化）测量精度优于10m事后精密定轨：双频（L1和L2波段）事后定轨精度优于1mALOS-2卫星的SAR载荷发射波段与L2信号有重叠部分提升GPS接收机低噪声放大器，抵抗SAR信号干扰的技术已经具备。

敏捷姿态能力：ALOS-2卫星具有绕本体滚动轴左右侧摆±30º的能力，该能力是为了减少卫星重访周期。

卫星从左侧视到右侧视的状态改变只需最多3分钟。

为了获得最大的姿态机动角速度，即在滚动轴方向角速度为0.7º/s，其中一个动量轮专门设置在滚动轴方向上。

该动量轮由JAXA的导航与控制研究所研制，最大输出控制力矩为0.9Nm，最大输出角动量为40Nms。

图2：ALOS-2卫星的左右测试机动能力示意图无线通信：任务要求卫星具有800Mbit/s的X波段载荷数据下传能力，而在传统的QPSK调制模式下，在375MHz频点下，峰值传输能力只能到400 Mbit/s，为了解决传输能力不足的问题，JAXA研发了XMOD（多模式高速数传模块）技术，使得数传系统能力提升到800Mbit/s，满足了卫星任务需求。

ALOS-2卫星装备了改进的数据管理系统，其中包括高速且巨大容量的数据存储装置，MDHS（任务数据处理系统）具有两种高速传输方式：直接传输和2次传输方式，MDHS的数据容量可达130GB，用于容纳PALSAR-2载荷收集得来的数据，并收集其他系统的健康数据。

图3：ALOS-2卫星数传系统逻辑架构发射情况：ALOS-2卫星于2014年5月24日，由日本研制的H-IIA F24型运载火箭从种子岛余杭中心发射升空，从火箭点火开始计时，15分钟47秒后ALOS-2卫星与运载火箭上面级分离确认。

图4：PALSAR-2载荷组成图CIRC（集成红外相机）CIRC是一款红外相机，在ALOS-2卫星上是一个有待验证的载荷，该载荷由三菱电气公司研制，是一款商业货架产品，相机配备了无需冷却的红外探测器阵列。

先进的陆地观测卫星ALOS（PALSAR）介绍姚思奇201428013726035摘要2006 年, 亚太地区两颗对地观测卫星的相继升空引起了业内人士的关注。

其中一颗便是 1 月24 日发射升空的日本先进陆地观测卫星ALOS( Advance Land Observing Satellite) , 另一颗是7 月28 日发射的韩国多用途卫星KOMPSAT-2(Korean Multipurpose Satellite)。

本文着重介绍了ALOS 卫星的技术参数, 性能指标以及产品体系, 旨在为进一步研究和开发这类影像产品提供一点参考PALSAR是ALOS卫星携带的一个L波段的合成孔径雷达传感器，不受云层、天气和昼夜影响，可全天候对地观测，获取高分辨率、扫描式合成孔径雷达、极化三种观测模式的数据。

拥有穿透力更强的L 波段，且全球存档丰富，拥有多期数据，可以用来监测更广范围的细微的地表形变，更好的应用在灾害领域和地质监测领域中。

关键词：ALOS；测绘卫星；技术参数；产品体系；PALSARAbstractIn 2006, the Asia Pacific region two earth observation satellites have been launched has aroused the concern of the industry. One is Japan's Advanced Land Observing Satellite ALOS launched on January 24th (Advance Land Observing Satellite), the other is a South Korea multipurpose satellite launch in July 28th, the KOMPSAT-2 (Korean Multipurpose Satellite). This paper introduces the technical parameters of ALOS satellite, the performance index and product system, for the purpose of further research and development of this kind of imaging products to provide a reference pointPALSAR is a synthetic aperture radar sensor of a L band ALOS satellite to carry, not affected by cloud cover, weather and circadian effects, all-weather observation of earth, to obtain high resolution, scanning synthetic aperture radar, polarization three observation mode data. L band has stronger penetrating power, and global archive is rich, has the multi period data, can be used to monitor a wider range of subtle surface deformation, a better application in the field of geological disasters and monitoring in the field.Keywords:ALOS；Cartographic satellite；Technical parameters；The product system；PALSAR目录摘要 (1)Abstract (2)一．引言 (4)二．ALOS卫星的遥感测绘与其他同类卫星的比较 (6)三．ALOS影像的产品系列 (7)3.1 PALSAR利用案例 (8)3.1.1森林、湿地、植被 (8)3.1.2 地质、地形 (9)3.1.3 水文、水资源、冰山 (11)3.1.4 灾害监控、灾害管理 (11)3.1.5 土地利用、土地覆盖、农业 (15)3.1.6 海洋学领域的应用 (15)四．小结 (17)五．参考文献 (18)一．引言自从1999 年9 月, 空间成像公司将世界上第一颗商用1m 级分辨率卫星IKONO；；S- 2 成功送入预定轨道之后, 许多国家都加大了开发高分辨率卫星的力度。

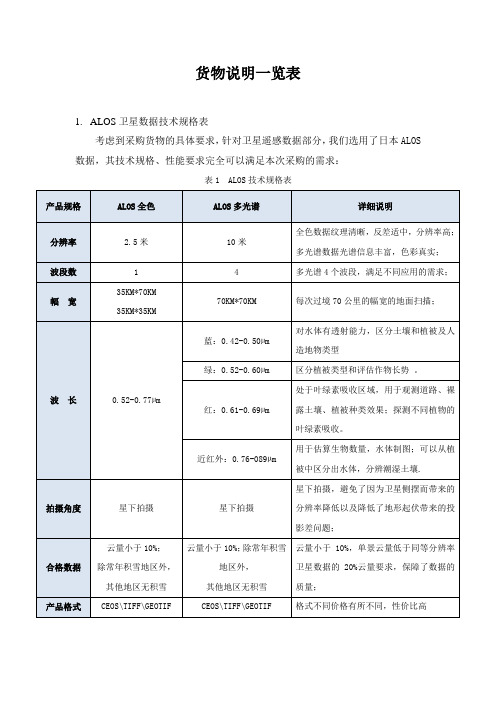

货物说明一览表1.ALOS卫星数据技术规格表考虑到采购货物的具体要求，针对卫星遥感数据部分，我们选用了日本ALOS 数据，其技术规格、性能要求完全可以满足本次采购的需求：表1 ALOS技术规格表2．ALOS卫星概况先进对地观测卫星ALOS是JERS-1与ADEOS的后继星，采用了先进的陆地观测技术，能够获取全球高分辨率陆地观测数据，主要应用目标为测绘、区域环境观测、灾害监测、资源调查等领域。

ALOS卫星载有三个传感器：全色遥感立体测绘仪（PRISM），主要用于数字高程测绘；先进可见光与近红外辐射计－2（AVNIR－2），用于精确陆地观测；相控阵型L波段合成孔径雷达（PALSAR），用于全天时全天候陆地观测。

ALOS卫星采用了高速大容量数据处理技术与卫星精确定位和姿态控制技术，表1为ALOS卫星的基本参数。

发射时间2006年1月24日运载火箭H-IIA卫星质量约4000kg产生电量约7000W（生命末期）轨道太阳同步轨道轨道高度高度691.65km轨道倾角倾角98.16°重复周期46天重访时间2天数据速率240Mbps（通过数据中继卫星），120Mbps（直接下传）星载数据存储器固态数据记录仪（90GB）表2 ALOS雷达数据技术规格表3．ALOS卫星传感器介绍（1）PRISM传感器PRISM具有独立的三个观测相机，分别用于星下点、前视和后视观测，沿轨道方向获取立体影像，星下点空间分辨率为 2.5m。

其数据主要用于建立高精度数字高程模型。

表2为 PRISM传感器的基本参数。

图2 PRISM观测示意图表3 PRISM基本参数波段数 1 (全色)波长0.52-0.77 m观测镜 3 (星下点成像、前视成像、后视成像)基高比 1.0 (在前视成像与后视成像之间)空间分辨率 2.5m (星下点成像)70km (星下点成像模式)幅宽35km (联合成像模式)信噪比>70MTF >0.228000 / 波段(70km幅宽)探测器数量14000 / 波段 (35km幅宽)指向角-1.5 度to +1.5度量化长度8 位观测模式模式 1 星下点、前视、后视(35km)模式2 星下点(70km) + 后视 (35km)模式3 星下点 (70km)模式4 星下点 (35km) + 前视 (35km)模式 5 星下点(35km) + 后视 (35km)模式 6 前视 (35km) + 后视 (35km)模式 7 星下点 (35km)模式 8 前视 (35km)模式 9 后视 (35km)注：: PRISM观测区域在北纬82°至南纬82°之间。

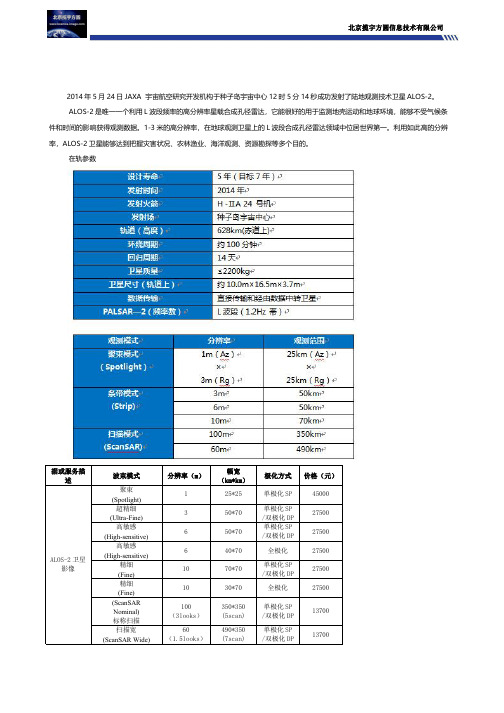

北京揽宇方圆信息技术有限公司2014年5月24日JAXA 宇宙航空研究开发机构于种子岛宇宙中心12时5分14秒成功发射了陆地观测技术卫星ALOS-2。

ALOS-2是唯一一个利用L 波段频率的高分辨率星载合成孔径雷达，它能很好的用于监测地壳运动和地球环境，能够不受气候条件和时间的影响获得观测数据。

1-3米的高分辨率，在地球观测卫星上的L 波段合成孔径雷达领域中位居世界第一。

利用如此高的分辨率，ALOS-2卫星能够达到把握灾害状况、农林渔业、海洋观测、资源勘探等多个目的。

在轨参数据或服务描述波束模式分辨率（m）幅宽（km*km）极化方式价格（元）ALOS-2卫星影像聚束(Spotlight)125*25单极化SP 45000超精细(Ultra-Fine)350*70单极化SP /双极化DP 27500高敏感(High-sensitive)650*70单极化SP /双极化DP 27500高敏感(High-sensitive)640*70全极化27500精细(Fine)1070*70单极化SP /双极化DP 27500精细(Fine)1030*70全极化27500(ScanSAR Nominal)标称扫描100（3looks）350*350(5scan)单极化SP /双极化DP 13700扫描宽(ScanSAR Wide)60（1.5looks）490*350(7scan)单极化SP /双极化DP 13700技术能力说明北京揽宇方圆拥有大型正版遥感处理软件，遥感数据处理工程师有10年以上遥感处理工作经验，并有国家大型项目工作经验自主卫星数据处理软件著作权，最大限度保持遥感卫星影像处理的真实度。

公司形象展示信誉证书、荣誉证书、相关资质证书卫星遥感影像技术服务ISO（9001）认证证书复印件高新技术企业认定证明文件国家A级纳税人卫星影像质量快速检验系统著作权登记证历史遥感图像检验系统著作权登记证锁眼卫星影像处理软件著作权登记证多时空多光谱数据处理系统著作权登记证北京揽宇方圆信息技术有限公司。

ALOS－2PALSAR－2的干涉相干性分析--以黄河上游地区为例刘宇舟;李梦华;张路;廖明生【期刊名称】《测绘与空间地理信息》【年(卷),期】2016(039)003【摘要】作为目前仅有的L波段星载SAR系统，PALSAR－2在国土资源调查和地质灾害监测方面有着广泛和独特的应用潜力。

自其发射运行以来，它的数据质量成为用户们广泛关注的焦点。

对于涉及雷达干涉测量的应用来说，干涉相干性是SAR数据最重要的质量评价指标之一。

本文选取了覆盖黄河上游山区的PALSAR －2与PALSAR各一对影像，开展了干涉处理实验分析。

本文提出采用相干分解技术，可以抑制几何去相干的影响，并从地物类型和地形坡度两个方面，分析比较它们的相干性分布差异，同时，给出了黄河上游地区的差分干涉初步结果。

实验结果表明，在地形起伏较大的地区，相似观测模式获取的PALSAR－2数据的相干性通常优于PAL-SAR数据，干涉性能有显著的提升。

同时，PALSAR－2差分干涉图在拉西瓦水电站果卜岸坡坡体上探测到了清晰的形变条纹，在滑坡体形变监测方面展现出巨大的应用潜力。

%As the only L band space-borne SAR system, PALSAR-2 is widely used in the field of land resources survey and geolog-ical disaster mon itoring.Its data quality has become the focus of the user’ s attention.In the application of interferometry, coherence is the most important quality evaluation index of SAR data.In this paper, pairs of PALSAR-2 and PALSAR images in the upstream region of the Yellow River are selected to carry out the analysis of interference, and the difference ofthe interference performance of two generation sensors iscompared.Considering the difference between spatial baselines, this paper uses the coherence decomposition technique to suppress the influence of geometric loss of coherence.From the aspects of land coverage type and terrain slope, the distri-bution difference of the coherence is analyzed, and the preliminary D-InSAR results in the test site are given.The result of the ex-periments show that, in the area where the terrain fluctuates, the coherence of PALSAR-2 data acquired by the similar observation mode is better than that of PALSAR.That is, the interference performance is significantly improved.Meantime, the deformation frin-ges on Guobu bank slope in front of Laxiwa Hydropower Station detected by PALSAR-2 shows good application potential in landslide monitoring.【总页数】5页(P37-40,44)【作者】刘宇舟;李梦华;张路;廖明生【作者单位】武汉大学测绘遥感信息工程国家重点实验室，湖北武汉430079;武汉大学测绘遥感信息工程国家重点实验室，湖北武汉430079;武汉大学测绘遥感信息工程国家重点实验室，湖北武汉430079;武汉大学测绘遥感信息工程国家重点实验室，湖北武汉430079【正文语种】中文【中图分类】P208【相关文献】1.极化SAR动目标定位中的残差图像干涉相干性分析 [J], 刘忠训;代大海;王雪松;李盾2.土壤湿度变化引起的干涉SAR相干性损失分析 [J], 尹嫱;李洋;黄平平;林赟;洪文3.C-band和L-band雷达干涉数据西部冰川区域相干性对比分析 [J], 周建民;李震;李新武4.植被及坡度对S AR干涉相干性的影响分析 [J], 余祥伟;薛东剑;陈凤娇5.星载分布式SAR干涉信号仿真及相干性分析 [J], 孙造宇;梁甸农因版权原因，仅展示原文概要，查看原文内容请购买。

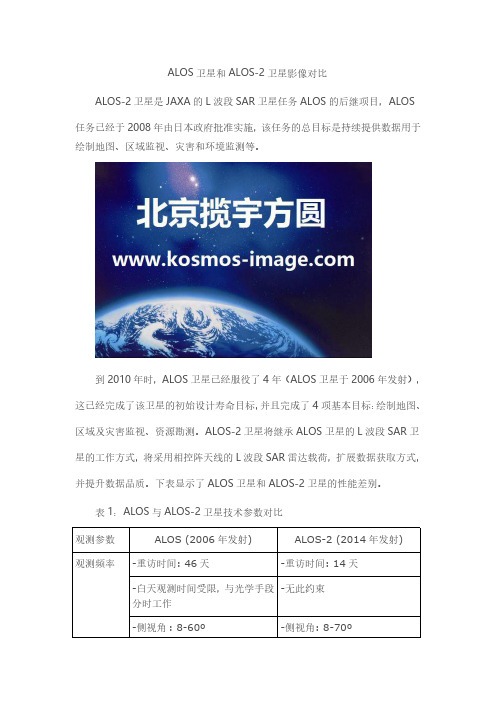

ALOS-2卫星影像介绍ALOS-2卫星是JAXA的L波段SAR卫星任务ALOS的后继项目，ALOS任务已经于2008年由日本政府批准实施，该任务的总目标是持续提供数据用于绘制地图、区域监视、灾害和环境监测等。

到2010年时，ALOS卫星已经服役了4年（ALOS卫星于2006年发射），这已经完成了该卫星的初始设计寿命目标，并且完成了4项基本目标：绘制地图、区域及灾害监视、资源勘测。

ALOS-2卫星将继承ALOS 卫星的L波段SAR卫星的工作方式，将采用相控阵天线的L波段SAR雷达载荷，扩展数据获取方式，并提升数据品质。

下表显示了ALOS卫星和ALOS-2卫星的性能差别。

表1：ALOS与ALOS-2卫星技术参数对比日本是一个地震多发的国家，这个国家有多座活火山，2/3的国土上覆盖着森林。

这种国土禀赋对L波段SAR雷达的观测具有强烈的选择性。

在此之前发射的两颗卫星上就安装有SAR雷达载荷，分别为在1992~1998年间服役的FUYO-1卫星和在2006~2011年间服役的DAICHI（ALOS）卫星，这些卫星都是用微波进行对地遥感的。

可以直接观测地表面的状况，甚至是直接在夜晚和恶劣天气下工作。

这些雷达遥感卫星最主要的特点就是它们都采用L波段（波长24cm），由于该波段的电磁波具有穿透地表植被层直接获取地面信息的能力。

所以它们对由地震、火山等地壳活动的监测更加准确。

卫星情况：ALOS-2卫星系统由日本三菱电气公司在JAXA指导下开发。

该卫星的性能参数见下表.GPS精确定轨：ALOS-2卫星配备了天基双频GPS接收机，采用L1和L2双波段，用于验证星上自主精密导航技术，可获取更高分辨率的遥感图像并获取高精度轨道摄动模型用于研制下一代地球观测卫星。

JAXA 的导航与控制研究所已经开展了一系列研究用于下一代天基GPS接收机，在这一发展历程中，导航精度的提高是主题。

新的接收机主要在接收多频段和多通道上进行了提高和加强。

北京揽宇方圆信息技术有限公司需要购买ALOS-2雷达卫星影像的-快来了解这份ALOS-2卫星介绍ALOS-2是L波段的高分辨率星载合成孔径雷达卫星。

最高分辨率可达1米，是目前唯一在轨的商用L波段雷达卫星。

拥有1米、3米、6米、10米、100米等多种分辨率，并且具有单、双极化、全极化等多种模式数据。

◆卫星特点①长波段合成孔径雷达L波段的长波长及强穿透性在植被覆盖茂盛、地表起伏较大、气候潮湿、形变量较大的地区具有更大的优势，更容易形成干涉像对。

各种波长的特点见下图：②多种模式数据◆ALOS-2具有丰富的利用目的◆ALOS系列卫星未来发射计划一、卫星类型(1)光学卫星：worldview1、worldview2、worldview3、worldview4、quickbird、geoeye、ikonos、pleiades、deimos、spot1、kompsat系例、spot2、spot3、spot4、spot5、spot6、spot7、landsat5(tm)、landsat(etm)、rapideye、alos、kompsat系例卫星、planet卫星、北京二号、高景一号、资源三号、高分一号、高分二号。

(2)雷达卫星：terrasar-x、radarsat-2、alos雷达卫星、高分三号卫星(3)侦查卫星：美国锁眼卫星全系例(1960-1980)二、卫星分辨率(1)0.3米：worldview3、worldview4(2)0.4米：worldview3、worldview2、geoeye、kompsat-3A(3)0.5米：worldview3、worldview2、geoeye、worldview1、pleiades(4)0.6米：quickbird、锁眼卫星(5)1米：ikonos、高分二号、kompsat、deimos(6)1.5米：spot6、spot7、锁眼卫星(7)2.5米：spot5、alos、资源三号、高分一号、锁眼卫星(8)5米:spot5、rapideye、锁眼卫星、planet卫星4米(9)10米:spot5、spot4、spot3、spot2、spot1(10)15米:landsat5(tm)、landsat(etm)三、卫星国籍(1)美国：worldview1、worldview2、worldview3、quickbird、geoeye、ikonos、landsat5(tm)、landsat(etm)、锁眼卫星、planet卫星(2)法国：pleiades、spot1、spot2、spot3、spot4、spot5、spot6(3)中国：资源三号、高分一号、高分二号、高景卫星(4)德国：terrasar-x、rapideye(5)加拿大：radarsat-2四、卫星发射年份(1)1960-1980年：锁眼卫星(0.6米分辨率至10米)(2)1980-1990年：landsat5(tm)、spot1(3)1990-2000年：spot2、spot3、spot4、landsat(etm)、ikonos(4)2000-2010年：quickbird、worldview1、worldview2、spot5、rapideye、radarsat-2、alos(5)2010-：spot6、spot7、资源三号、高分一号、高分二号、worldview3、worldview4、pleiades、高景卫星、planet卫星1营业执照（北京揽宇方圆信息技术有限公司）2国家高新技术企业认证书3国家A级纳税人企业4ISO9000认证5遥感卫星影像地图技术服务系统著作权证书6遥感卫星影像三维仿真推演系统著作权证书7卫星影像质量快速检验系统著作权证书8历史遥感图像检验系统著作权证书9锁眼卫星影像快速处理系统著作权证书10同质遥感数据融合系统著作权证书11异质遥感数据融合系统著作权证书12多时空多光谱遥感数据融合系统著作权证书13遥感卫星影像生产管理应用服务系统著作权证书14遥感数据遥感专题图信息智能提取监测系统著作权证书15陆地观测卫星数据处理应用技术服务平台著作权证书16多源遥感卫星产品数字化集成处理系统著作权证书17北京揽宇方圆信息技术有限公司企业信用AAA等级证书18北京揽宇方圆信息技术有限公司企业资信AAA等级证书19北京揽宇方圆信息技术有限公司重合同守信用荣誉证书20北京揽宇方圆信息技术有限公司文明诚信单位荣誉证书21北京揽宇方圆信息技术有限公司重服务守信用荣誉证书22北京揽宇方圆信息技术有限公司遥感卫星影像数据行业诚信示范单位荣誉证书技术能力说明北京揽宇方圆拥有大型正版遥感处理软件，遥感数据处理工程师有10年以上遥感处理工作经验，并有国家大型项目工作经验自主卫星数据处理软件著作权，最大限度保持遥感卫星影像处理的真实度。

货物说明一览表1.ALOS卫星数据技术规格表考虑到采购货物的具体要求，针对卫星遥感数据部分，我们选用了日本ALOS 数据，其技术规格、性能要求完全可以满足本次采购的需求：表1 ALOS技术规格表2．ALOS卫星概况先进对地观测卫星ALOS是JERS-1与ADEOS的后继星，采用了先进的陆地观测技术，能够获取全球高分辨率陆地观测数据，主要应用目标为测绘、区域环境观测、灾害监测、资源调查等领域。

ALOS卫星载有三个传感器：全色遥感立体测绘仪（PRISM），主要用于数字高程测绘；先进可见光与近红外辐射计－2（AVNIR－2），用于精确陆地观测；相控阵型L波段合成孔径雷达（PALSAR），用于全天时全天候陆地观测。

ALOS卫星采用了高速大容量数据处理技术与卫星精确定位和姿态控制技术，表1为ALOS卫星的基本参数。

发射时间2006年1月24日运载火箭H-IIA卫星质量约4000kg产生电量约7000W（生命末期）轨道太阳同步轨道轨道高度高度691.65km轨道倾角倾角98.16°重复周期46天重访时间2天数据速率240Mbps（通过数据中继卫星），120Mbps（直接下传）星载数据存储器固态数据记录仪（90GB）表2 ALOS雷达数据技术规格表3．ALOS卫星传感器介绍（1）PRISM传感器PRISM具有独立的三个观测相机，分别用于星下点、前视和后视观测，沿轨道方向获取立体影像，星下点空间分辨率为 2.5m。

其数据主要用于建立高精度数字高程模型。

表2为 PRISM传感器的基本参数。

图2 PRISM观测示意图表3 PRISM基本参数波段数 1 (全色)波长0.52-0.77 m观测镜 3 (星下点成像、前视成像、后视成像)基高比 1.0 (在前视成像与后视成像之间)空间分辨率 2.5m (星下点成像)70km (星下点成像模式)幅宽35km (联合成像模式)信噪比>70MTF >0.228000 / 波段(70km幅宽)探测器数量14000 / 波段 (35km幅宽)指向角-1.5 度to +1.5度量化长度8 位观测模式模式 1 星下点、前视、后视(35km)模式2 星下点(70km) + 后视 (35km)模式3 星下点 (70km)模式4 星下点 (35km) + 前视 (35km)模式 5 星下点(35km) + 后视 (35km)模式 6 前视 (35km) + 后视 (35km)模式 7 星下点 (35km)模式 8 前视 (35km)模式 9 后视 (35km)注：: PRISM观测区域在北纬82°至南纬82°之间。
