电动车ecu故障解决方法嘿，大家知道吗，电动车有时候会出现 ecu 故障，这可真让人头疼啊！那遇到这种情况该咋办呢？别急，让我来给你细细道来。

首先，当发现电动车 ecu 出现故障时，我们可以采取以下步骤来解决。

第一步，先检查一下电动车的电路连接是否正常，看看有没有松动或者接触不良的地方，这就好比我们身体的血管，要是不通畅那可不行啊！第二步，检查一下传感器是否工作正常，这些传感器就像是电动车的眼睛和耳朵，要是它们出了问题，那可就麻烦啦！第三步，查看一下 ecu 本身是否有损坏的迹象，比如有没有烧蚀或者破裂的地方。

在这个过程中，一定要注意安全哦，别不小心触电啦！而且要小心操作，可别把其他部件给弄坏了。

在解决 ecu 故障的过程中，安全性和稳定性那可是至关重要的呀！就像走钢丝一样，稍有不慎就可能掉下去。

我们必须确保在操作过程中不会引发其他更严重的问题，要小心翼翼地对待每一个步骤。

只有这样，才能让我们的电动车重新焕发活力，安全稳定地行驶在路上。

那电动车 ecu 故障解决方法有哪些应用场景和优势呢？这可多了去啦！不管是在城市的大街小巷，还是在乡村的小道上，都有可能遇到 ecu 故障。

而掌握了这些方法，我们就能够快速地解决问题，不用再担心被扔在路上啦！而且这还能帮我们节省不少维修费用呢，这不是一举两得吗？我就曾经遇到过一个实际案例，有一次我的电动车突然不动了，经过检查发现是 ecu 故障。

我按照上面说的步骤一步一步来，嘿，还真的就把问题解决了！我的电动车又能欢快地跑起来啦！这效果，那真是杠杠的！所以啊，遇到电动车 ecu 故障不用怕，只要我们掌握了正确的方法，就能够轻松解决问题。

让我们的电动车一直保持良好的状态，带着我们自由驰骋吧！。

电动车常见故障及排除方法-①：电动车常见故障及排除方法1、仪表显示正常，电机不转（1）故障原因①闸把损坏判断②调速转把损坏判断③电机损坏判断④控制器损坏（2）故障排除①拔下刹把插座（常开型刹把）。

如电机运转，则为刹把故障，应更换刹把。

②转把源5V电压正常，检测转把信号电压，转动转把，信号电压应在0.8～4.2V由低向高变化。

如电压无变化且小于1V，则为转把故障或转把线有短路。

如电压大于1V且变化正常，检测电机霍尔信号（黄、绿、蓝线）。

如三相霍尔信号线电压全部为5V且接触良好，则电机霍尔损坏，应更换电机或电机霍尔元件。

③分别检测电机霍尔信号线，用手慢慢转动电机，每相电压应在0～5V之间变化，如电压无变化则为电机霍尔损坏，应更换电机或电机霍尔元件。

如每相电压变换正常，且供电正常，则控制器损坏，更换控制器。

④用万用表检测控制器电源输入端电压，电压应大于36V（电池充足电），如无电压，应检查输入线。

检查控制器转把电源电压（接转把的红、黑线），正常电压在5～6V，如无5V电压，拔下转把插座，电压恢复5V，则可能为电机霍尔元件短路，如仍无5V电压，则为控制器故障，应更换控制器。

⑤首先检查调速转把和电机霍尔开头有无短路，一般下雨受潮后更容易造成接头短路，因此要注意转把接头防水，若控制器损坏后更换新控制器前首先应检查转把和电机霍尔开关是否短路？否则会造成更换控制器连续损坏！⑥或电机不转，重点检查电机霍尔开关和转把信号，若一通电，控制器外壳很烫，一般是控制器内部功率管短路，应立刻切断电源。

2、电机时停时转（1）故障原因①电池电压在欠压临界状态。

②电池接头接触不良。

③调速转把线线要断未断。

④刹车断电开关出现故障。

⑤电源锁损坏接触不良。

⑥线路接插件接插不良。

⑦控制器内元件焊接不牢。

⑧电机内炭刷及导线线组有虚焊。

（2）故障排除①检测电池电压，给电池补充电。

②调整或更换插头。

③重新连接调速转把引线。

④调整或更换刹车断电开关。

自行车助力器原理
自行车助力器是一种装置，通过电机驱动来提供额外的动力，帮助骑行者在骑行时减轻身体负担或者增加速度。

其原理主要涉及到电机驱动、传感器和电池的配合工作。

首先，自行车助力器中的电机是关键部件，它负责提供额外的动力。

通常情况下，电机会安装在自行车的轮毂或者车架上，以转动车轮来提供驱动力。

电机可以是直流电机或者无刷直流电机，具有高效率和持续输出功率的特点。

其次，助力器还配备了传感器，用于捕捉骑行者的动作信号。

常见的传感器有踏频传感器和扭矩传感器。

踏频传感器可以检测骑行者踩踏的频率，而扭矩传感器则可以感知骑行者施加在踏板上的力度。

这些传感器能够实时监测到骑行者的动作，并将信号传输给控制器。

另外，助力器还需要配备电池作为动力的供应。

电池通常是锂离子电池或者锂聚合物电池，容量较大，能够提供长时间的电力支持。

电池通过电缆与电机和控制器相连，将储存的电能传递给电机，使其能够持续运转。

最后，助力器中的控制器起到协调和控制的作用。

控制器接收传感器传来的信号，并根据设定的参数和模式，对电机进行控制。

例如，在电动助力模式下，控制器会根据骑行者的需求，提供相应的电力辅助，增加动力或减轻骑行负担。

控制器还可以将监测的数据实时显示在显示屏上，方便骑行者了解自身骑行情况。

综上所述，自行车助力器的原理主要是通过电机驱动、传感器感知和控制器协调，实现对自行车的辅助驱动，在骑行中提供额外的动力，以减轻骑行负担或者提高骑行速度。

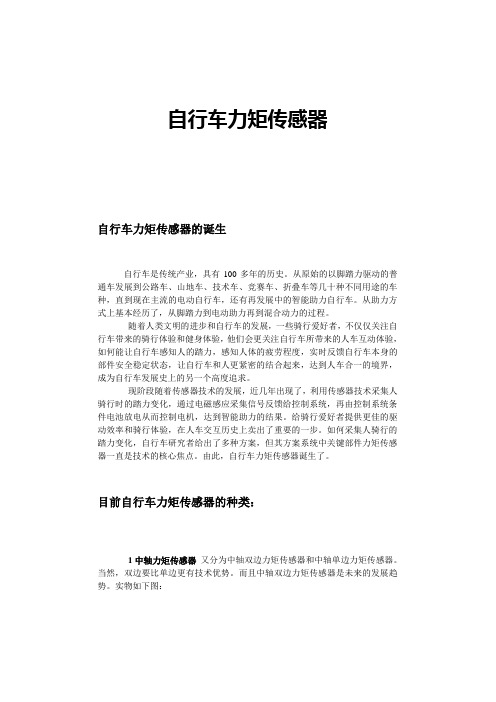

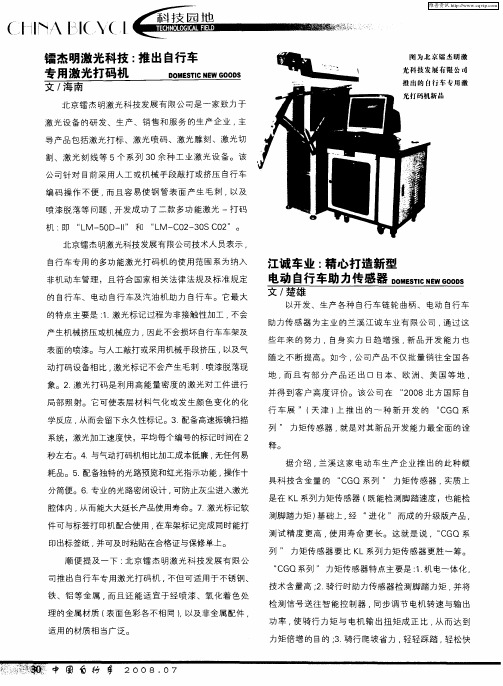

自行车力矩传感器自行车力矩传感器的诞生自行车是传统产业，具有100多年的历史。

从原始的以脚踏力驱动的普通车发展到公路车、山地车、技术车、竞赛车、折叠车等几十种不同用途的车种，直到现在主流的电动自行车，还有再发展中的智能助力自行车。

从助力方式上基本经历了，从脚踏力到电动助力再到混合动力的过程。

随着人类文明的进步和自行车的发展，一些骑行爱好者，不仅仅关注自行车带来的骑行体验和健身体验，他们会更关注自行车所带来的人车互动体验，如何能让自行车感知人的踏力，感知人体的疲劳程度，实时反馈自行车本身的部件安全稳定状态，让自行车和人更紧密的结合起来，达到人车合一的境界，成为自行车发展史上的另一个高度追求。

现阶段随着传感器技术的发展，近几年出现了，利用传感器技术采集人骑行时的踏力变化，通过电磁感应采集信号反馈给控制系统，再由控制系统条件电池放电从而控制电机，达到智能助力的结果。

给骑行爱好者提供更佳的驱动效率和骑行体验，在人车交互历史上卖出了重要的一步。

如何采集人骑行的踏力变化，自行车研究者给出了多种方案，但其方案系统中关键部件力矩传感器一直是技术的核心焦点。

由此，自行车力矩传感器诞生了。

目前自行车力矩传感器的种类：1中轴力矩传感器又分为中轴双边力矩传感器和中轴单边力矩传感器。

当然，双边要比单边更有技术优势。

而且中轴双边力矩传感器是未来的发展趋势。

实物如下图：下面主要阐述中轴双边力矩传感器的特点：（1）通过非接触技术精确测量左右脚踏力矩（2）通过非接触技术测量速度，每转6个脉冲信号（3）通过非接触技术测量脉冲信号的宽度来判断脚踏转向（4）防水/防锈设计（5）并大幅减少磨损和信号误差，使得信号更加稳定可靠目前国外成熟生产厂家有Tranz、Thun、Fag、台湾有中华机车。

国内厂家有SEMPU森浦驱动、苏州竭诚。

根据了解国内具有专利优势和成熟市场产品测试经验的是SEMPU森浦。

2齿轮力矩传感器一般是安装在自行车牙盘上，目前已有部门骑行爱好者自己经常了组装测试。

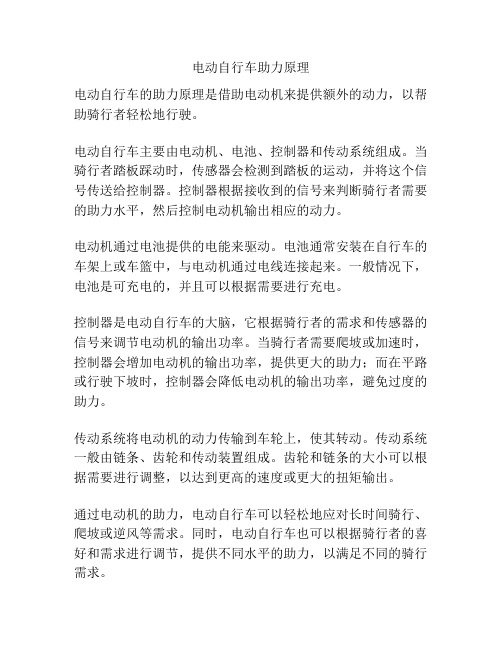

电动自行车助力原理
电动自行车的助力原理是借助电动机来提供额外的动力，以帮助骑行者轻松地行驶。

电动自行车主要由电动机、电池、控制器和传动系统组成。

当骑行者踏板踩动时，传感器会检测到踏板的运动，并将这个信号传送给控制器。

控制器根据接收到的信号来判断骑行者需要的助力水平，然后控制电动机输出相应的动力。

电动机通过电池提供的电能来驱动。

电池通常安装在自行车的车架上或车篮中，与电动机通过电线连接起来。

一般情况下，电池是可充电的，并且可以根据需要进行充电。

控制器是电动自行车的大脑，它根据骑行者的需求和传感器的信号来调节电动机的输出功率。

当骑行者需要爬坡或加速时，控制器会增加电动机的输出功率，提供更大的助力；而在平路或行驶下坡时，控制器会降低电动机的输出功率，避免过度的助力。

传动系统将电动机的动力传输到车轮上，使其转动。

传动系统一般由链条、齿轮和传动装置组成。

齿轮和链条的大小可以根据需要进行调整，以达到更高的速度或更大的扭矩输出。

通过电动机的助力，电动自行车可以轻松地应对长时间骑行、爬坡或逆风等需求。

同时，电动自行车也可以根据骑行者的喜好和需求进行调节，提供不同水平的助力，以满足不同的骑行需求。

电助力自行车的FOC控制技术FOC技术中文全称为“磁场定向控制”(Field Oriented Control)，也被称为向量控制技术（Vector Control Technology）。

由于其优良的调节性能，FOC技术被广泛应用于交流无刷直流电机的转速和位置调节控制。

FOC控制技术的核心思想是将电机的三相电流与磁场分解为两个正交电磁场，即磁通定向控制(Orientation Control of Magnetic Flux)和转矩定向控制（Torque Orientation Control）。

FOC控制技术的优势在于最终可以产生精确的速度控制和位置控制。

对于电动助力自行车，在电机控制方面使用FOC技术具有很多优势。

电动助力自行车的电机转速相对比较低，FOC控制技术可以很好地控制住电机的驱动力矩，并且可以根据需求快速调整电机的行驶速度和转矩输出。

在电机启动和加速阶段，FOC技术能更好地控制电机转矩，避免了电机因为突然输出导致的过大电流。

FOC技术不仅可以提高电机的控制性能，而且可以降低电机系统的能耗。

FOC技术有着不同于传统PWM控制技术的调制方法，其拥有更加紧凑的电流传递路径和波形控制，可以减少电机的漏电磁暴，减少了电机系统的能量损失，提高了电机效率和功率因数。

尤其是在低速情况下，FOC技术可以优化电机控制和电机自身磁通特性，减少摩擦力和噪音。

在具体的电助力自行车应用场景中，FOC控制技术可以很好地实现配合行驶模式，提供骑行数据，提升骑行品质。

例如，在骑行的一些情况下，FOC控制技术可以根据用户的需求输出合适的转矩和速度，使得驾驶者的骑行姿态更加自然，造成的刹车和加速时的颠簸更小，使得骑行更加舒适、平稳。

同时，在FOC控制技术的帮助下，电助力自行车还能够实现一些类似智能助力、滑行等功能，广泛应用于电子行车卡片、导航等方面。

总之，FOC技术在现代电助力自行车控制领域中，具有高效、节能、安全、智能的优良特性，可以实现电机转速、位置的精确控制，配合合适的骑行模式和传感器，可以很好地实现智能助力等具有高附加值的功能，为电助力自行车的发展和普及奠定了坚实的技术基础。

电动自行车控制器维修导言电动自行车已经成为现代都市交通工具的一种常见选择。

然而，经过长时间的使用，电动自行车控制器可能会出现故障。

本文将介绍电动自行车控制器的常见故障及其维修方法。

一、电动自行车控制器概述电动自行车控制器是电动自行车的核心部件之一，它是控制电动自行车动力系统工作的主要设备。

电动自行车控制器通过接收来自电动自行车的各种信号，并控制电动自行车动力系统的工作状态，包括电机的启动、停止和速度控制等。

二、电动自行车控制器常见故障1. 电动自行车无法启动如果电动自行车无法启动，首先需要检查电动自行车的电池是否正常工作。

如果电池正常，那么可能是电动自行车控制器出现故障。

此时，可以检查控制器的连接线是否松动，如果松动则重新连接。

如果连接线正常，那么可能是控制器内部元件出现故障，此时需要更换控制器。

2. 电动自行车速度不稳定电动自行车速度不稳定可能是由于控制器的输出电流不稳定引起的。

这可能是由于控制器内部电路出现问题，或者是控制器的电池电压不稳定导致的。

首先，可以检查控制器的连接线是否松动。

如果连接线正常，那么可能是控制器内部电路出现问题，需要更换控制器。

3. 电动自行车刹车无效电动自行车刹车无效可能是控制器的刹车电路出现故障。

首先，可以检查刹车线是否连接正常。

如果刹车线连接正常，那么可能是控制器的刹车电路出现故障，需要更换控制器。

4. 其他故障除了以上常见故障外，电动自行车控制器还可能出现其他故障，例如，控制器的电源线出现问题、控制器的控制电路出现故障等。

在维修时，需要根据具体故障情况进行排查。

三、电动自行车控制器维修方法1. 检查连接线在维修电动自行车控制器之前，首先应检查控制器的连接线是否松动。

如果发现连接线松动，应该重新插好连接线，并确保连接牢固。

2. 更换控制器如果发现控制器内部元件出现故障，或者其他维修方法无效，那么就需要更换电动自行车控制器。

在更换控制器之前，应该了解并选择适合自己电动自行车型号的控制器。

通用电动自行车充电器电路分析及其维修（3842芯片）作者：MAX232 QQ：44473047时间：2012年7月30日一、电路分析首先AC220电压经由保险丝，NTC和EMI滤波整流滤波变换的300V左右的直流电压，经启动电阻提供给3842（7脚）初始工作电压，驱动MOS管开关动作，开关变压器在MOS管的开关作用下，会不断的储存->释放，而使输出绕组感应到的电能经过整流滤波输出的直流电压，通过采样到431或运放控制光耦把信号反馈至3842的1脚或2脚，控制3842的输出（6脚）的占空比，以达到稳定的输出电压值。

（1）3842稳定工作的条件：1. 起始的工作电压，由启动电阻从300V降压得到；2. 8脚有输出稳定的5v基准电压，内部振荡电路才会工作。

3. 6脚输出驱动MOS管打开后，3脚检测到的电流反馈电压没有超过1V。

4. 原边供电是否在下一个周期工作开始前提供到3842的7脚，否则由启动电阻提供过来的电能已经不能维持3842工作了。

（2）输出电压保持稳定的条件：1. 副边绕组是否感应到电能。

2. 副边整理和滤波器件是不是都完好。

3. 采样电阻以及431，是否完好。

4. 光耦是否完好工作。

5. 3842是否接收到光耦的信号，确定信号没有在进入3842芯片前被阻断或过滤了。

充电器高压部分故障的修理流程1、元件检测：高压直流二极管（4007，5399，5408）或者全桥。

高压大电容，简称“一大电容”，450v68uf。

3842的7脚供电电容，简称“高压小电容”。

35v100uf场效应管（mos管，比如6N60,7N80,10N90,K1358,,,,,,,,）低压部分的主整流管1660，uf5408，FR307,,,,,,,,,,,,,,,,,,,低压部分的主滤波电容，（63v470uf）简称“二大电容”。

低压部分的辅助电源滤波电容，（63v470uf）输出电流取样电阻（3w0.1欧姆）光耦（pc817，4n35，，）用ws-3可以快速准确检测。
