电动自行车助力传感器

电助力自行车的FOC控制技术电助力自行车是一种结合了传统自行车和电动车的新型交通工具，通过电机的辅助作用，提供车辆行驶时的电动助力，使骑行更加轻松和舒适。

而FOC（Field-Oriented Control）控制技术是一种常用于电机控制的高级控制技术，通过对电机的电流和磁场进行精确控制，实现高效、平稳的电机运行。

电助力自行车的FOC控制技术主要包括传感器信号获取、磁场定向控制和功率控制三个方面。

首先是传感器信号获取。

电助力自行车通常会配备踏频传感器和转把传感器，以实时获取车辆的速度和骑行者的踏频信息。

这些信号对于FOC控制技术来说非常重要，能够实时反馈车辆的行驶状态，以便更好地控制电机的输出功率和转速。

其次是磁场定向控制。

FOC控制技术通过精确调节电机的电流和磁场方向，使得电机能够按照所需的扭矩和速度运行。

在磁场定向控制中，常使用的方法有磁场定向转子电流控制和磁场定向电压控制。

磁场定向转子电流控制是通过测量电机的转子位置信息，计算出理想的转子电流矢量，然后将这个矢量进行转换为相应的电压矢量输出给电机，从而实现转子电流和磁场方向的控制。

而磁场定向电压控制则是通过测量电机的实际电流和电压，计算出所需的电流和电压误差，然后将误差信号通过控制算法进行处理，输出给电机，使其能够按照所需的磁场方向运行。

最后是功率控制。

FOC控制技术通过调节电机的电流矢量和电压矢量，控制电机的输出功率。

根据电助力自行车的实际需求，可以通过调整电机的电流和电压，来控制电机的输出功率大小和转速。

这种功率控制方式能够更好地适应不同的行驶环境和道路状态，保持骑行的平稳和舒适。

电助力自行车的FOC控制技术为电机的高效、平稳运行提供了可靠的控制手段。

通过传感器信号的获取、磁场定向控制和功率控制，能够使电助力自行车在骑行过程中提供更好的电动助力，让骑行更加轻松和舒适。

这一技术的应用，对于推动电助力自行车的普及和发展具有重要意义。

电助力自行车力矩传感器原理电助力自行车力矩传感器原理随着人们生活水平的提高，对健康运动的需求越来越高。

电动自行车成为现代人不可或缺的交通工具之一。

但是单纯依靠电动不如合理利用人力骑行，电助力自行车应运而生。

电助力自行车是在普通自行车的基础上加装各种辅助装置，如电机、电池等，可以实现对车辆助力。

其中力矩传感器作为电助力自行车的关键部件。

一、电助力自行车电助力自行车可以根据骑行者的需求，将电动和人力骑行完美结合，既解决了环保问题，又提高了骑行的舒适度和便利性。

但传统的电动自行车受到法规限制，只能辅助到20公里每小时，而电助力自行车的电动助力辅助最高可达到25-50公里每小时。

这样即普及了自行车的使用范围，有助于减少机动车污染，更有利于城市交通拥堵的缓解，同时还能提高人们的健康水平。

二、力矩传感器力矩传感器是电助力自行车的核心部件，主要是通过传感器采集正反转矩信号，实现控制电机的输出开关。

力矩传感器测量驱动中的转矩，即车手的踏力，将测量值发送给电机，电机转换为电能，根据控制器控制电机加速或减速，实现辅助骑行的效果。

三、力矩传感器的原理在电助力自行车上，力矩传感器安装在左侧自行车中央的下方。

传感器的主要原理是通过芯片控制，将自行车旋转转矩转换为电信号输出。

芯片读取踏板轴旋转数据，可以将脚踏板上的压力和转动变化转化为数值信号。

传感器在骑行时通过踏板轴的变化，实时采集踏单圈数和转动角度，进行数学计算，转化成有意义的数据。

四、力矩传感器的三种类型1. 型号式力矩传感器：型号式力矩传感器是一种通过直接测量电机输出扭矩的传感器，主要通过磁场感应器、加速度计、压力计等测量技术来实现。

2. 力传感器：力传感器通过实时采集电动自行车的功率、电流、电压等基础数据，可以反映出整个自行车发生的动态变化，从而对骑手踩踏力度进行更加精确的控制。

3. 压电力矩传感器：压电力矩传感器是一种高精度、高灵敏度的力传感器。

它可以直接测量电动自行车的扭力、振动和电流等附加信息，得到更准确的控制数据，进而实现更加精细化的骑行辅助效果。

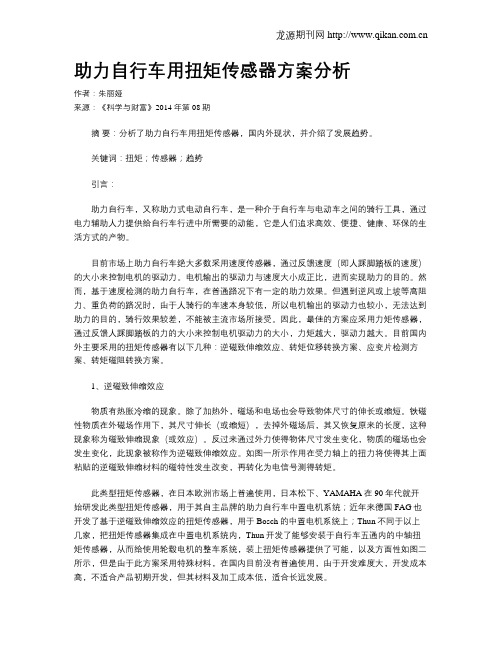

助力自行车用扭矩传感器方案分析作者：朱丽娅来源：《科学与财富》2014年第08期摘要：分析了助力自行车用扭矩传感器，国内外现状，并介绍了发展趋势。

关键词：扭矩；传感器；趋势引言：助力自行车，又称助力式电动自行车，是一种介于自行车与电动车之间的骑行工具，通过电力辅助人力提供给自行车行进中所需要的动能，它是人们追求高效、便捷、健康、环保的生活方式的产物。

目前市场上助力自行车绝大多数采用速度传感器，通过反馈速度（即人踩脚踏板的速度）的大小来控制电机的驱动力。

电机输出的驱动力与速度大小成正比，进而实现助力的目的。

然而，基于速度检测的助力自行车，在普通路况下有一定的助力效果。

但遇到逆风或上坡等高阻力、重负荷的路况时，由于人骑行的车速本身较低，所以电机输出的驱动力也较小，无法达到助力的目的，骑行效果较差，不能被主流市场所接受。

因此，最佳的方案应采用力矩传感器，通过反馈人踩脚踏板的力的大小来控制电机驱动力的大小，力矩越大，驱动力越大。

目前国内外主要采用的扭矩传感器有以下几种：逆磁致伸缩效应、转矩位移转换方案、应变片检测方案、转矩磁阻转换方案。

1、逆磁致伸缩效应物质有热胀冷缩的现象。

除了加热外，磁场和电场也会导致物体尺寸的伸长或缩短。

铁磁性物质在外磁场作用下，其尺寸伸长（或缩短），去掉外磁场后，其又恢复原来的长度，这种现象称为磁致伸缩现象（或效应）。

反过来通过外力使得物体尺寸发生变化，物质的磁场也会发生变化，此现象被称作为逆磁致伸缩效应。

如图一所示作用在受力轴上的扭力将使得其上面粘贴的逆磁致伸缩材料的磁特性发生改变，再转化为电信号测得转矩。

此类型扭矩传感器，在日本欧洲市场上普遍使用，日本松下、YAMAHA在90年代就开始研发此类型扭矩传感器，用于其自主品牌的助力自行车中置电机系统；近年来德国FAG也开发了基于逆磁致伸缩效应的扭矩传感器，用于Bosch的中置电机系统上；Thun不同于以上几家，把扭矩传感器集成在中置电机系统内，Thun开发了能够安装于自行车五通内的中轴扭矩传感器，从而给使用轮毂电机的整车系统，装上扭矩传感器提供了可能，以及方面性如图二所示，但是由于此方案采用特殊材料，在国内目前没有普遍使用，由于开发难度大，开发成本高，不适合产品初期开发，但其材料及加工成本低，适合长远发展。

电动车助力传感器拆装指南一、引言随着电动车技术的不断进步，助力传感器在电动车中的应用越来越广泛。

助力传感器能够有效地感知驾驶者的操作意图，从而提高电动车的驾驶性能和舒适度。

本文将详细介绍电动车助力传感器的拆装过程，旨在帮助读者更好地理解和掌握这一技术。

二、电动车助力传感器简介助力传感器是一种电子设备，它能够感知驾驶者的操作意图，并将这些信息转化为电信号，再传递给电动车的控制系统。

通过控制系统对电信号的处理，可以实现助力功能，提高电动车的驾驶性能和舒适度。

三、拆装步骤1. 准备工作在开始拆装前，需要准备好所需的工具和设备，如螺丝刀、扳手、手套等。

此外，还需要阅读电动车的维修手册，了解助力传感器的安装位置和拆装步骤。

2. 拆卸助力传感器首先，需要将电动车停放在平坦的地面上，并将前轮转向至一侧。

然后，拧下助力传感器与车把的固定螺丝，并小心地将助力传感器从车把上分离。

在这个过程中，需要注意避免损坏助力传感器和车把的外观。

3. 检查助力传感器线束在拆卸助力传感器后，需要检查线束是否完好无损，如有破损或松动，需要及时修复或更换。

同时，还需要检查接口是否干净、干燥，以确保线束连接的可靠性。

4. 安装助力传感器在安装助力传感器时，需要将其放置在正确的位置，并确保固定螺丝拧紧。

然后，将线束插好，并确保接口连接牢固。

最后，检查所有螺丝和线束是否固定好，以确保助力传感器的稳定性和安全性。

5. 调试与测试在安装完成后，需要对助力传感器进行调试和测试。

首先，检查助力传感器的转向角度是否符合要求，如有偏差需要及时调整。

然后，检查助力传感器的响应速度和稳定性，以确保其能够正常工作。

最后，进行实际驾驶测试，以验证助力传感器的功能和性能。

四、注意事项1. 在拆装助力传感器时，需要小心谨慎，避免损坏传感器和相关部件。

同时，需要遵循正确的拆装步骤，以免造成不必要的损失。

2. 在安装完成后，需要进行充分的调试和测试，以确保助力传感器的功能和性能符合要求。

pas传感器原理PAS传感器原理PAS（Pedal Assist System）传感器是一种用于电动自行车的传感器，它通过感知骑行者踩踏力度和频率，将信号传递给电动车控制器，从而实现对电动助力的控制。

在电动自行车中，PAS传感器起到了关键作用，它能够提供准确的踏踏力度信息，并根据骑行者的需求，精确地调整电动助力的大小，使骑行更加舒适和省力。

PAS传感器的原理可以分为两个主要方面：踏踏力度传感和踏踏频率传感。

踏踏力度传感是PAS传感器的核心功能之一。

当骑行者踩踏时，PAS 传感器能够感知到踩踏力度的变化。

一般来说，PAS传感器通过应变测量来检测骑行者在踏踏过程中对踏板施加的力量。

传感器通常通过应变片或者压力传感器来实现这个功能。

应变片是一种能够根据外界力的作用而发生形变的材料，它的电阻值会随着形变的大小而发生变化。

当骑行者踩踏时，踏踏力会使得应变片发生形变，进而改变其电阻值，PAS传感器通过测量电阻值的变化来感知踏踏力度的大小。

这样，PAS传感器就能够准确地将骑行者的踏踏力度传递给电动车控制器，实现对电动助力的控制。

踏踏频率传感也是PAS传感器的重要功能之一。

踏踏频率传感是通过感知骑行者踏踏的频率来控制电动助力的大小。

通常，PAS传感器会安装在骑行者的踏踏区域，通过感应骑行者脚踏的运动来检测踏踏的频率。

传感器可以通过磁敏传感器或者霍尔传感器来实现。

这些传感器能够感知踏踏区域的运动并将其转化为电信号，然后将信号传递给电动车控制器。

控制器根据踏踏频率的变化，调整电动助力的大小。

当骑行者的踏踏频率较低时，电动助力会相应增加，提供更强的助力效果；当骑行者的踏踏频率较高时，电动助力会相应减小，提供较轻的助力效果。

这样，PAS传感器能够根据骑行者的需求，智能地调整电动助力的大小，使骑行更加顺畅和舒适。

PAS传感器通过感知骑行者的踏踏力度和频率，将信号传递给电动车控制器，实现对电动助力的控制。

踏踏力度传感和踏踏频率传感是PAS传感器的两个核心功能，它们通过不同的传感器实现。

助力车踏频传感器工作原理助力车踏频传感器是助力车中的一个重要组成部分，它的工作原理是通过感知骑行者踏频的信息，将其转化为电信号，从而实现电动助力的控制。

助力车踏频传感器通常由磁性传感器和控制芯片组成。

磁性传感器通常安装在助力车的曲柄臂上，而控制芯片则负责接收传感器发出的信号，并将其转化为电信号进行处理。

当骑行者踩踏助力车时，曲柄臂会随之旋转。

磁性传感器通过感知曲柄臂的旋转运动，可以感知到骑行者的踏频信息。

具体来说，磁性传感器内部包含有一个磁铁，当曲柄臂旋转时，磁铁会靠近传感器，改变传感器内部的磁场。

传感器通过感知磁场的变化，就可以判断骑行者的踏频。

传感器将感知到的踏频信息转化为电信号后，会通过导线传输到控制芯片。

控制芯片是整个助力系统的核心部分，它负责接收并处理传感器发出的信号。

控制芯片通常会根据骑行者的踏频信息，来控制助力系统输出相应的电动助力。

在控制芯片内部，会根据事先设定的算法，对传感器发出的信号进行处理。

这个算法通常会根据骑行者的踏频信息，来调整电动助力的输出力度。

比如，当骑行者踩踏频率较低时，控制芯片会增加电动助力的输出力度，以提供更大的动力支持。

而当骑行者踩踏频率较高时，控制芯片会减小电动助力的输出力度，以节省电能。

助力车踏频传感器的工作原理使得助力车能够根据骑行者的踏频信息，提供相应的电动助力。

这不仅可以降低骑行的难度，还可以提高骑行的效率。

同时，助力车踏频传感器还可以帮助骑行者更好地掌握自己的骑行节奏，以实现更好的骑行体验。

总结起来，助力车踏频传感器是助力车中重要的组成部分，通过感知骑行者的踏频信息，将其转化为电信号，并通过控制芯片进行处理，最终实现电动助力的控制。

助力车踏频传感器的工作原理为助力车提供了更好的骑行体验，使骑行更加轻松高效。

智能电动助力自行车与力矩传感器1. 引言绿色环保是当下以致将来人类社会生产和生活所追求的重大目标。

低碳出行、绿色出行也是未来的潮流和发展方向。

智能电动助力自行车具有经济性、绿色环保等特性，是一款理想的健身器材和交通工具。

智能电动助力自行车（图1）与传统的电动自行车有一个显著区别，传统电动自行车是通过调速手柄(转把)进行单向控制车辆，而智能电动助力自行车是个双向闭合控制系统，智能电动助力自行车安装有力矩传感器，可以感知骑行者蹬踏的状态及车辆行驶状态。

系统微电脑根据当前状态自动调节电机助力。

并将车辆运行状态显示在液晶仪表上，使得无论在平地还是在坡道上，骑行始终轻松顺畅。

真正做到人车合一。

2. 智能电动助力自行车系统智能电动助力自行车（图2）是一个机电一体精密控制系统，由安装控制器的多个微电脑集中控制，系统由狸电池、电机、控制中心、显示仪表、力矩传感器、车架等部件组成，力矩传感器是智能电动自行车系统必不可少的核心部件，可以实时地探测骑行者施加在脚蹬上的力量和踏板转动速度，并将其转换成电信号传送给控制中心，控制中心根据传感器信号，自动调整电机助力。

因此，力矩传感器的性能直接影响到智能电动助力自行车的性能。

3. 智能电动助力自行车力矩传感器现状目前市场上，力矩传感器主要有三种类型，中轴型，链轮型，后轴勾爪型。

从目前的使用效果看，还存在以下问题：u 中轴型：以THUN 为例（图3），尽管在欧洲市场比较受欢迎，但存在以下缺点：只能测量单只脚蹬的力,另一只脚蹬的力无法测量，且价格偏高，达80欧元/只，昂贵的价格不适合推广。

u 链轮型（图4）、后轴勾爪型的主要问题是：一致性差，性能不稳定，传感器外置，易受使用环境影响。

独立安装，对安装工艺要求高，每台车要进行独立调式。

4. 内置于电机力距传感器内置于电机力距传感器（图5）是苏州市昆腾电子有限公司与苏州市明盛电子有限公司多年来联合研发的专利产品。

克服了以往力矩传感器的诸多缺点，适合（图1）规模生产及推广。

助力车扭力传感器工作原理
助力车扭力传感器工作原理是基于霍尔效应原理。

霍尔效应是指当电流通过导体时，会在垂直于电流方向和磁场方向的方向上产生一种电势差。

基于这个原理，助力车的扭力传感器安装有一个小型的霍尔元件，它能够感应到电流通过时产生的磁场变化。

当助力车的发动机运转时，发动机输出的转动力矩会通过传动系统传达到车轮上。

部分转动力矩会通过助力车的扭力传感器。

这时，扭力传感器会感应到转动力矩产生的磁场变化，并将其转换成对应的电信号。

传感器中的霍尔元件会根据感应到的磁场变化，产生相应大小和方向的电势差。

这个电势差会通过传感器内部的电路进行处理，并输出一个与转动力矩大小成正比的电信号。

接收到输出信号的控制系统会将扭力传感器的电信号转化为可读取的数值或用于其他控制操作，如助力车的故障诊断、动力适应调整等。

通过扭力传感器的工作原理，助力车的控制系统能够实时监测和调整发动机输出的转动力矩，以提供准确的驾驶辅助和性能优化。
