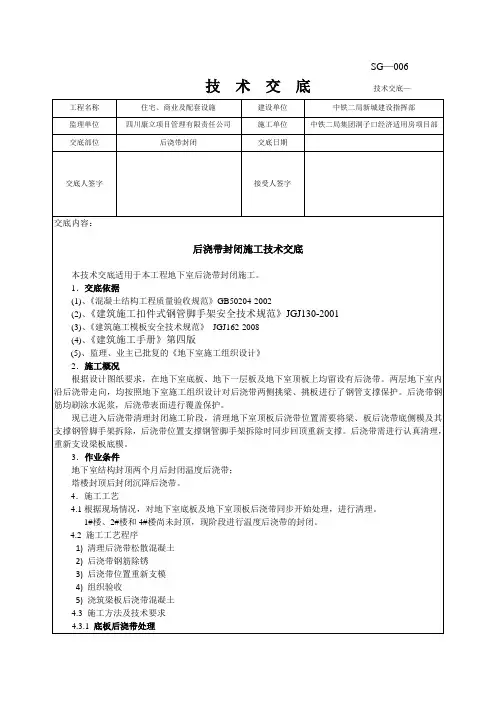

后浇带技术交底

SG—006

技 术 交 底 技术交底—

工程名称 住宅、商业及配套设施 建设单位 中铁二局新城建设指挥部

监理单位 四川康立项目管理有限责任公司 施工单位 中铁二局集团洞子口经济适用房项目部

交底部位 后浇带封闭 交底日期

交底人签字

接受人签字

交底内容：

后浇带封闭施工技术交底

本技术交底适用于本工程地下室后浇带封闭施工。

1．交底依据

(1)、《混凝土结构工程质量验收规范》GB50204-2002

(2)、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001

(3)、《建筑施工模板安全技术规范》 JGJ162-2008

(4)、《建筑施工手册》第四版

(5)、监理、业主已批复的《地下室施工组织设计》

2．施工概况

根据设计图纸要求，在地下室底板、地下一层板及地下室顶板上均留设有后浇带。两层地下室内沿后浇带走向，均按照地下室施工组织设计对后浇带两侧挑梁、挑板进行了钢管支撑保护。后浇带钢筋均刷涂水泥浆，后浇带表面进行覆盖保护。

现已进入后浇带清理封闭施工阶段，清理地下室顶板后浇带位置需要将梁、板后浇带底侧模及其支撑钢管脚手架拆除，后浇带位置支撑钢管脚手架拆除时同步回顶重新支撑。后浇带需进行认真清理，重新支设梁板底模。

3．作业条件

地下室结构封顶两个月后封闭温度后浇带；

塔楼封顶后封闭沉降后浇带。

4．施工工艺

4.1根据现场情况，对地下室底板及地下室顶板后浇带同步开始处理，进行清理。

1#楼、2#楼和4#楼尚未封顶，现阶段进行温度后浇带的封闭。

4.2 施工工艺程序

1) 清理后浇带松散混凝土

2) 后浇带钢筋除锈

3) 后浇带位置重新支模

4) 组织验收

5) 浇筑梁板后浇带混凝土

4.3 施工方法及技术要求

4.3.1 底板后浇带处理 1）后浇带内积水全部抽除

2）积水抽除后，用钢丝刷将底、筏板内钢筋上的铁锈刷除

技术交底记录

表C2-1 编号

工程名称 Xx 交底日期 Xx

施工单位 XX建设集团有限公司 分项工程名称

交底提要 后浇带施工技术交底

交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、主要机具和材料

止水钢板、钢丝网、电焊机、木方、铁钉、橡胶止水带；钎子、锤子、钢丝刷、15厚旧胶合板、4*8cm

方木（次龙骨）、钢管（主龙骨）、5*10cm垫木、木抹子、刮尺等。

2、作业条件

2.1、防水保护层施工完毕，符合设计要求，并验收合格；

2.2、钢筋按照设计图纸下料完成。

3、操作工艺

3.1、工艺流程：

3.1.1、底板后浇带：按照设计图纸定位放线→筏板（防水板）底部钢筋绑扎→固定止水钢板→筏板上部钢筋绑→后浇带钢筋成品保护→验收（待浇筑前）→砼浇筑→抹面收光养护

3.1.2、地下室外墙后浇带：墙体（包括后浇带）钢筋绑扎→固定止水钢板→后浇带钢筋成品保护→验收（待浇筑前）→砼浇筑→抹面收光养护

3.1.3、现浇梁后浇带：后浇带中梁底板筋、腰筋不断开，梁板面筋隔一断一（梁角筋不断开）；墙体水平筋全部断开。按照图纸部位进行封堵。

3.1.4、其他楼层后浇带：钢筋通常绑扎。

3.1.5、钢筋下料完成后，做好预检工作，核对钢筋的级别，型号、形状、尺寸及数量是否与加工配料单相同。

3.2、画钢筋位置线：根据后浇带结构施工大样图，用粉线在防水保护层上弹出钢筋位置线严格按照线进行钢筋绑扎；

3.3、绑扎后浇带底部钢筋：绑扎钢筋时先铺短向钢筋，再铺长向钢筋；绑扎采用八字扣，保证钢筋不产生位移。禁止跳扣，避免钢筋网片歪斜变形。检查直螺纹接头位置，接头要按图纸要求，每隔一根错开。

3.4、摆放底板钢筋保护层：保护层用垫块采用砂浆垫块，垫块间距为800mm梅花状布置；底板保护层厚度40mm。

后浇带模板工程技术交底

一、工程概述

后浇带模板工程是建筑施工中的一项重要工作，其主要目的是为了保证混凝土浇筑后的后浇带能够具备良好的质量和强度，以达到设计要求。本次交底将详细介绍后浇带模板工程的施工要求、工艺流程、材料选用等相关内容。

二、施工要求

1. 施工前的准备工作：

a. 确保后浇带区域的地基平整、无杂物，并清理干净。

b. 检查模板的完整性和稳定性，确保模板能够承受混凝土浇筑的压力。

c. 检查并修复后浇带区域的防水层，确保后浇带的质量和防水效果。

d. 确保施工人员具备相关的安全培训和操作证书。

2. 模板的搭设：

a. 根据设计要求和施工图纸，选择合适的模板材料，如钢模板、木模板等。

b. 模板的搭设应牢固可靠，确保模板不会发生移动或变形。

c. 模板的连接处应采用专用的连接件，并进行牢固的固定。

3. 混凝土浇筑：

a. 混凝土的配合比应符合设计要求，确保混凝土的强度和耐久性。

b. 混凝土浇筑前，应进行充分的湿润处理，以防止混凝土过早干燥。

c. 混凝土的浇筑应均匀、连续，避免出现空洞和夹杂物。 4. 后浇带的养护：

a. 混凝土浇筑后，应及时进行后浇带的养护工作，以保持混凝土的湿润状态。

b. 养护期间应注意控制温度和湿度，避免混凝土出现开裂和变形。

c. 养护期结束后，应进行验收和检测，确保后浇带的质量达到设计要求。

三、工艺流程

1. 施工准备：清理后浇带区域、检查模板、修复防水层、安排施工人员等。

2. 模板搭设：根据设计要求选择合适的模板材料，进行模板的搭设和固定。

3. 混凝土浇筑：按照配合比和浇筑顺序，进行混凝土的浇筑工作。

4. 后浇带养护：混凝土浇筑后，及时进行后浇带的养护工作，保持湿润状态。

5. 验收和检测：养护期结束后，进行验收和检测，确保后浇带质量符合设计要求。

四、材料选用

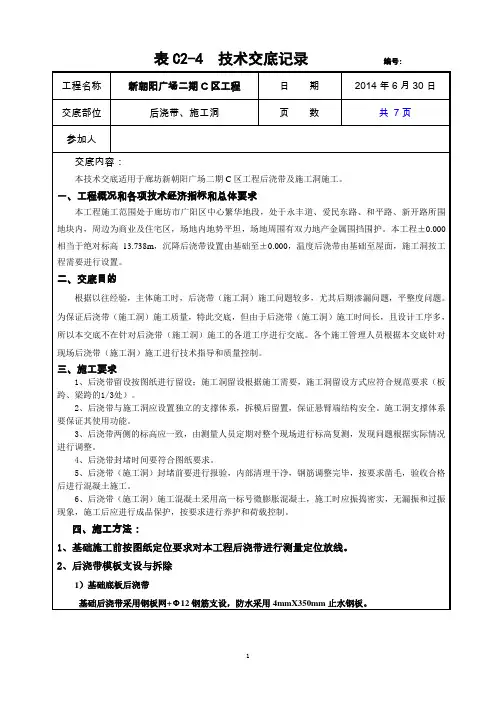

表C2-4 技术交底记录 编号:

工程名称 新朝阳广场二期C区工程 日 期 2014年6月30日

交底部位 后浇带、施工洞 页 数 共 7页

参加人

交底内容：

本技术交底适用于廊坊新朝阳广场二期C区工程后浇带及施工洞施工。

一、工程概况和各项技术经济指标和总体要求

本工程施工范围处于廊坊市广阳区中心繁华地段，处于永丰道、爱民东路、和平路、新开路所围地块内，周边为商业及住宅区，场地内地势平坦，场地周围有双力地产金属围挡围护。本工程±0.000相当于绝对标高13.738m，沉降后浇带设置由基础至±0.000，温度后浇带由基础至屋面，施工洞按工程需要进行设置。

二、交底目的

根据以往经验，主体施工时，后浇带（施工洞）施工问题较多，尤其后期渗漏问题，平整度问题。为保证后浇带（施工洞）施工质量，特此交底，但由于后浇带（施工洞）施工时间长，且设计工序多，所以本交底不在针对后浇带（施工洞）施工的各道工序进行交底。各个施工管理人员根据本交底针对现场后浇带（施工洞）施工进行技术指导和质量控制。

三、施工要求

1、后浇带留设按图纸进行留设；施工洞留设根据施工需要，施工洞留设方式应符合规范要求（板跨、梁跨的1/3处）。

2、后浇带与施工洞应设置独立的支撑体系，拆模后留置，保证悬臂端结构安全。施工洞支撑体系要保证其使用功能。

3、后浇带两侧的标高应一致，由测量人员定期对整个现场进行标高复测，发现问题根据实际情况进行调整。

4、后浇带封堵时间要符合图纸要求。

5、后浇带（施工洞）封堵前要进行报验，内部清理干净，钢筋调整完毕，按要求凿毛，验收合格后进行混凝土施工。

6、后浇带（施工洞）施工混凝土采用高一标号微膨胀混凝土，施工时应振捣密实，无漏振和过振现象，施工后应进行成品保护，按要求进行养护和荷载控制。

四、施工方法：
