城市轨道交通自动售检票系统层级架构

2）特点分析 从技术角度——路网中心无法直接了解到区域线路之间的清
分数据 从运营管理角度——保护了原有的投资，并可通过区域中心
实现跨线换乘 从投资的角度看——增加了区域中心，它可能会导致投资的
增加
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
完全集中式架构
1）完全集中式架构 路网中心与各独立线路的车站系统直接连接
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
任务一 城市轨道交通自动售检票系统 层级架构
2.自动售检票系统基本架构形式 完全集中式架构
2）特点分析 从技术角度——可以实现路网内所有线路的换乘和清分 从运营管理角度——实质上为线路售检票系统，在全路网范
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
城市轨道交通票务发展现状
一、国外城市轨道交通票务系统发展现状 1、莫斯科
1996年，莫斯科地铁全面安装自动售检 票系统，1997年自动售检票系统使用第一 代磁卡车票， 2000年引入，莫斯科地铁采 用单一票价，车票类型包括单次车票、月 票、季票、年票及学生票。
任务一 城市轨道交通自动售检票系统 层级架构
2.自动售检票系统基本架构形式 区域式架构
3）适用性 适用于由区域式线路和独立线路构成的轨道交通 网路。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
任务一 城市轨道交通自动售检票系统 层级架构
2.自动售检票系统基本架构形式
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。

3．检票
检票指乘客所持车票在进出站时接受检票处理，检票又分 进站检票和出站检票。
1）进站检票
进站时，单程票和储值票将分别作如下处理。单程票：读 取单程票信息，经确认有效后，将被写上进站时间、地点 、车站代码和检票机代码等信息。储值票：将被写上进站 时间、地点、车站代码和检票机代码等信息。
2）出站检票
1）单程票
单程票只限于在轨道交通一次性使用。单程票可通过 自动售票机和半自动售票机出售。单程票在出售时写 入金额，在乘客出站时单程票被出站检票机回收，并 被写上回收信息。单程票在发售当天、当站进站有效 ，当实际使用金额小于购票金额时，不返还车票余额 ；当实际使用金额大于购票金额时，乘客应补票，才 能出站。
任务一 车票 任务二 自动售检票系统的组成 任务三 自动售票机 任务四 半自动售票机 任务五 自动检票机 任务六 自动售检票系统其它设备
引入
乘客乘坐城市轨道交通出行的过程包括进站、购票 、检票、乘车和出站几个阶段。为旅客提供售检票服务 的设备及其背后支持的一整套庞大的系统称为自动售检 票系统，简称AFC系统。
2．磁道的定义
磁道的一般定义如下。
（1）磁道Track1。它的数据标准最初是由“国际航空运输 协会”制定的。磁道Track1上的数据和字母记录了航空运 输中的自动化信息，例如货物标签信息、交易信息、机票 订票/订座情况等。
（2）磁道Track2。它的数据标准最初是由“美国银行家协 会”制定的。该磁道上的信息已经被当今很多的银行系统 所采用。它包含了一些最基本的相关信息，例如卡的唯一 识别号码、有效期等。
出站时，单程票和储值票将分别作如下处理。单程票：如 果车票有效，则通过出站检票机回收；如车票无效，退还 给乘客并提示乘客补票。储值票：由检票机读写器对卡进

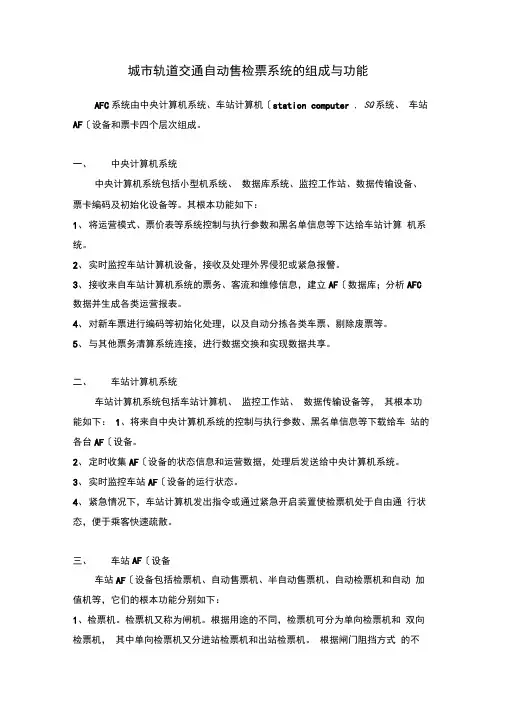

城市轨道交通自动售检票系统的组成与功能AFC系统由中央计算机系统、车站计算机〔station computer , SQ系统、车站AF〔设备和票卡四个层次组成。

一、中央计算机系统中央计算机系统包括小型机系统、数据库系统、监控工作站、数据传输设备、票卡编码及初始化设备等。

其根本功能如下：1、将运营模式、票价表等系统控制与执行参数和黑名单信息等下达给车站计算机系统。

2、实时监控车站计算机设备，接收及处理外界侵犯或紧急报警。

3、接收来自车站计算机系统的票务、客流和维修信息，建立AF〔数据库；分析AFC 数据并生成各类运营报表。

4、对新车票进行编码等初始化处理，以及自动分拣各类车票、剔除废票等。

5、与其他票务清算系统连接，进行数据交换和实现数据共享。

二、车站计算机系统车站计算机系统包括车站计算机、监控工作站、数据传输设备等，其根本功能如下：1、将来自中央计算机系统的控制与执行参数、黑名单信息等下载给车站的各台AF〔设备。

2、定时收集AF〔设备的状态信息和运营数据，处理后发送给中央计算机系统。

3、实时监控车站AF〔设备的运行状态。

4、紧急情况下，车站计算机发出指令或通过紧急开启装置使检票机处于自由通行状态，便于乘客快速疏散。

三、车站AF〔设备车站AF〔设备包括检票机、自动售票机、半自动售票机、自动检票机和自动加值机等，它们的根本功能分别如下：1、检票机。

检票机又称为闸机。

根据用途的不同，检票机可分为单向检票机和双向检票机，其中单向检票机又分进站检票机和出站检票机。

根据闸门阻挡方式的不同，检票机可分为三杆式检票机和门式检票机等。

检票机可对各类车票进行读写操作，进站时在车票上写入进站有关信息，出站时扣除乘车费用等；对车票进行有效性确认，有效票放行、无效票禁止通行。

出站检票机能自动回收单程票，以及在紧急情况下开启闸门。

2、自动售票机。

自动售票机用于乘客自助式购票，能识别指定的硬币和纸币并退出伪币，可以找零；票盒无票或钱箱已满时能提示相关信息，设备的状态信息和运营数据能自动传输给车站计算机。

任务一城市轨道交通自动售检票系统层级 架构
