一起500kV断路器均压电容介损超标问题的分析摘要：某500kV变电站500kV断路器断口均压电容在现场10kV电压下介损超标，通过分析断口均压电容的特性，并在现场排除各种干扰，将其进行高电压介损试验。

试验结果表明由于卡登效应的影响，在10kV电压下测得的介损值远高于实际电压下的介损值。

高电压介损试验可以消除卡登效应的影响，能更真实的反映断口均压电容在运行状况下的介损情况。

关键词：均压电容，介损超标，断路器电气试验引言500kV断路器一般由两个以上的断口构成，为了使各断口间的电压均匀分布，改善断路器的开断能力，断口间通常加装并联均压电容器。

在开断近区故障时，电容可以降低断口高频恢复电压上升限度，避免在断口开断后因电压分布不均匀而造成损坏。

断路器断口均压电容器通常采用瓷套外壳，元件全部串联，内部带补偿浸渍剂以及随运行温度变化而体积变化的金属波纹管。

其材料、工艺及质量与其它电容器基本相同。

介质损耗因数tanδ是反映高压断路器断口间并联均压电容（以下简称均压电容）绝缘性能的一项重要指标，在现场预试工作中，通过测量介损值的大小来判断均压电容的整体受潮、劣化变质等缺陷。

由于试验现场存在强磁场、感应电等条件干扰，使断路器均压电容可能出现在10kV试验电压下介损值tanδ偏大，不能真实反映设备的绝缘状态。

1现场例行试验数据分析2017年11月4日，某局变电所一次检修班对所辖桂林站500kV桂山甲线间隔5043断路器均压电容进行试验时，发现5043断路器B相均压电容10kV下介损值均超过《电力设备检修试验规程》（Q/CSG1206007-2017）所规定：断路器断口间并联电容如采用油纸绝缘，10kV试验电压下tanδ不大于0.5%的注意值。

现场采用高空车进行接线，对断口均压电容金属连接部分、瓷瓶进行清洁、擦拭，确保试验接线夹接触良好，排除过渡电阻、污秽、温度、湿度等因素对试验数据的影响，试验过程中尽可能排除感应电干扰，多次进行试验，得出数据进行对比分析。

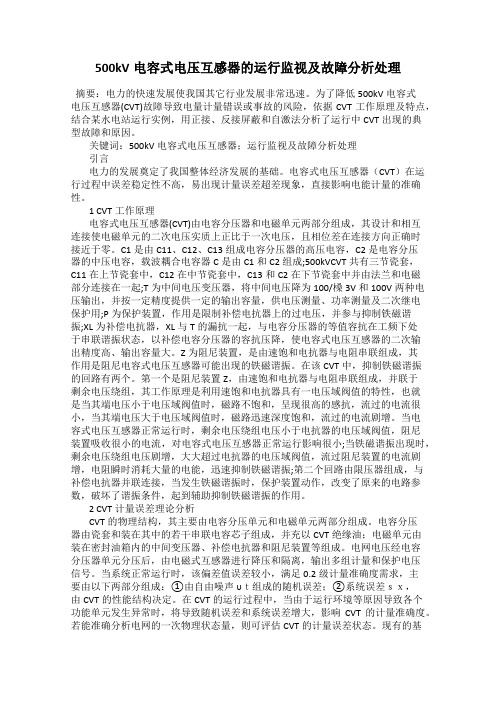

500kV电容式电压互感器的运行监视及故障分析处理摘要：电力的快速发展使我国其它行业发展非常迅速。

为了降低500kV电容式电压互感器(CVT)故障导致电量计量错误或事故的风险，依据CVT工作原理及特点，结合某水电站运行实例，用正接、反接屏蔽和自激法分析了运行中CVT出现的典型故障和原因。

关键词：500kV电容式电压互感器；运行监视及故障分析处理引言电力的发展奠定了我国整体经济发展的基础。

电容式电压互感器（CVT）在运行过程中误差稳定性不高，易出现计量误差超差现象，直接影响电能计量的准确性。

1 CVT工作原理电容式电压互感器(CVT)由电容分压器和电磁单元两部分组成，其设计和相互连接使电磁单元的二次电压实质上正比于一次电压，且相位差在连接方向正确时接近于零。

C1是由C11、C12、C13组成电容分压器的高压电容，C2是电容分压器的中压电容，载波耦合电容器C是由C1和C2组成;500kVCVT共有三节瓷套，C11在上节瓷套中，C12在中节瓷套中，C13和C2在下节瓷套中并由法兰和电磁部分连接在一起;T为中间电压变压器，将中间电压降为100/槡3V和100V两种电压输出，并按一定精度提供一定的输出容量，供电压测量、功率测量及二次继电保护用;P为保护装置，作用是限制补偿电抗器上的过电压，并参与抑制铁磁谐振;XL为补偿电抗器，XL与T的漏抗一起，与电容分压器的等值容抗在工频下处于串联谐振状态，以补偿电容分压器的容抗压降，使电容式电压互感器的二次输出精度高、输出容量大。

Z为阻尼装置，是由速饱和电抗器与电阻串联组成，其作用是阻尼电容式电压互感器可能出现的铁磁谐振。

在该CVT中，抑制铁磁谐振的回路有两个。

第一个是阻尼装置Z，由速饱和电抗器与电阻串联组成，并联于剩余电压绕组，其工作原理是利用速饱和电抗器具有一电压域阀值的特性，也就是当其端电压小于电压域阀值时，磁路不饱和，呈现很高的感抗，流过的电流很小，当其端电压大于电压域阀值时，磁路迅速深度饱和，流过的电流剧增。

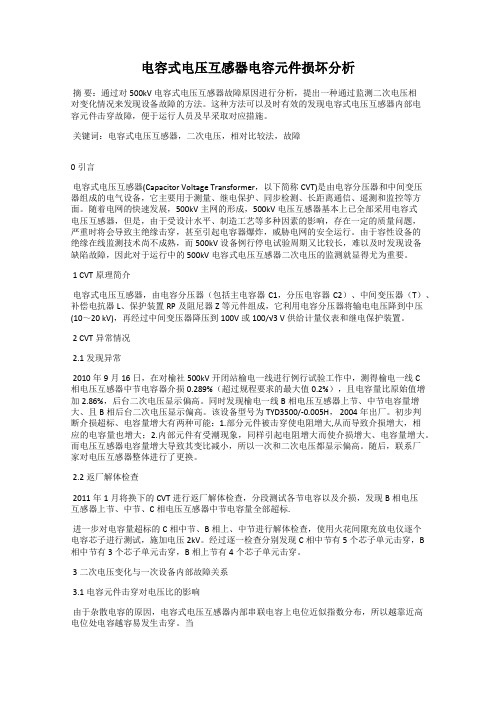

电容式电压互感器电容元件损坏分析摘要：通过对500kV电容式电压互感器故障原因进行分析，提出一种通过监测二次电压相对变化情况来发现设备故障的方法。

这种方法可以及时有效的发现电容式电压互感器内部电容元件击穿故障，便于运行人员及早采取对应措施。

关键词：电容式电压互感器，二次电压，相对比较法，故障0引言电容式电压互感器(Capacitor Voltage Transformer，以下简称CVT)是由电容分压器和中间变压器组成的电气设备，它主要用于测量、继电保护、同步检测、长距离通信、遥测和监控等方面。

随着电网的快速发展，500kV主网的形成，500kV电压互感器基本上已全部采用电容式电压互感器，但是，由于受设计水平、制造工艺等多种因素的影响，存在一定的质量问题，严重时将会导致主绝缘击穿，甚至引起电容器爆炸，威胁电网的安全运行。

由于容性设备的绝缘在线监测技术尚不成熟，而500kV设备例行停电试验周期又比较长，难以及时发现设备缺陷故障，因此对于运行中的500kV电容式电压互感器二次电压的监测就显得尤为重要。

1 CVT原理简介电容式电压互感器，由电容分压器（包括主电容器C1，分压电容器C2）、中间变压器（T）、补偿电抗器L、保护装置RP及阻尼器Z等元件组成，它利用电容分压器将输电电压降到中压(10～20 kV)，再经过中间变压器降压到100V或100/√3 V供给计量仪表和继电保护装置。

2 CVT异常情况2.1发现异常2010年9月16日，在对榆社500kV开闭站榆电一线进行例行试验工作中，测得榆电一线C相电压互感器中节电容器介损0.289%（超过规程要求的最大值0.2%），且电容量比原始值增加2.86%，后台二次电压显示偏高。

同时发现榆电一线B相电压互感器上节、中节电容量增大、且B相后台二次电压显示偏高。

该设备型号为TYD3500/-0.005H， 2004年出厂。

初步判断介损超标、电容量增大有两种可能：1.部分元件被击穿使电阻增大,从而导致介损增大，相应的电容量也增大；2.内部元件有受潮现象，同样引起电阻增大而使介损增大、电容量增大。

第1篇一、实验目的1. 了解电容器的参数及其测试方法；2. 掌握使用示波器、万用表等仪器进行电容器参数测试的操作技巧；3. 熟悉电容器参数对电路性能的影响。

二、实验原理电容器是一种储存电荷的电子元件，其参数主要包括电容量、耐压值、损耗角正切等。

电容量是指电容器储存电荷的能力，单位为法拉（F）；耐压值是指电容器能够承受的最大电压，单位为伏特（V）；损耗角正切是衡量电容器损耗性能的参数，其值越小，电容器性能越好。

电容器参数测试实验主要通过测量电容量、耐压值和损耗角正切等参数，来评估电容器的性能。

三、实验仪器与材料1. 实验仪器：（1）示波器：用于观察电容器充放电波形；（2）万用表：用于测量电容器的电容量、耐压值和损耗角正切；（3）信号发生器：用于提供测试信号；（4）电容器：待测试的电容元件。

2. 实验材料：（1）测试电路板；（2）连接线；（3）电源。

四、实验步骤1. 连接电路：按照实验电路图连接测试电路，包括信号发生器、电容器、示波器、万用表等。

2. 测量电容量：（1）打开电源，调节信号发生器输出频率为1kHz，输出电压为5V；（2）使用万用表测量电容器的电容量，记录数据。

3. 测量耐压值：（1）使用万用表测量电容器的耐压值，记录数据；（2）将电容器接入测试电路，逐渐增加电压，观察电容器是否击穿，记录击穿电压。

4. 测量损耗角正切：（1）打开示波器，将示波器探头连接到电容器的两端；（2）使用信号发生器输出正弦波信号，调节频率为1kHz，输出电压为5V；（3）观察示波器显示的波形，记录电容器的充放电波形；（4）使用万用表测量电容器的损耗角正切，记录数据。

5. 数据处理与分析：（1）根据测量数据，计算电容器的电容量、耐压值和损耗角正切；（2）分析电容器的性能，比较不同电容器的参数差异。

五、实验结果与分析1. 电容量：根据实验数据，电容器A的电容量为10μF，电容器B的电容量为15μF。

2. 耐压值：电容器A的耐压值为50V，电容器B的耐压值为60V。

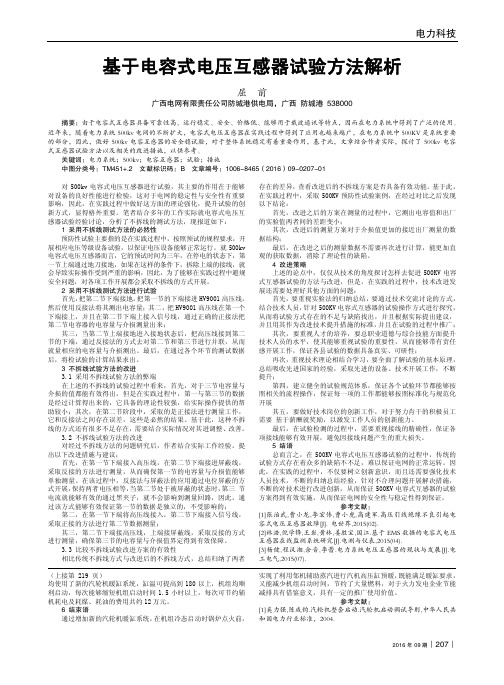

电力科技2016年09期︱207︱ 基于电容式电压互感器试验方法解析屈 前广西电网有限责任公司防城港供电局，广西 防城港 538000摘要：由于电容式互感器具备可靠性高、运行稳定、安全、价格低、能够用于载波通讯等特点，因而在电力系统中得到了广泛的使用。

近年来，随着电力系统500kv 电网的不断扩大，电容式电压互感器在实践过程中得到了应用也越来越广，在电力系统中500KV 是系统重要的部分，因此，做好500kv 电容互感器的安全稳试验，对于整体系统稳定有着重要作用，基于此，文章结合作者实际，探讨了500kv 电容式互感器试验方法以及相关的改进措施，以供参考。

关键词：电力系统；500kv；电容互感器；试验；措施中图分类号：TM451+.2 文献标识码：B 文章编号：1006-8465（2016）09-0207-01对500kv 电容式电压互感器进行试验，其主要的作用在于能够对设备的良好性能进行检验，这对于电网的稳定性与安全性有重要影响，因此，在实践过程中做好这方面的理论强化，提升试验的创新方式，显得格外重要。

笔者结合多年的工作实际就电容式电压互感器试验经验讨论，分析了不拆线的测试方法，现报道如下： 1 采用不拆线测试方法的必然性 预防性试验主要指的是在实践过程中，按照预试的规程要求，开展相应电压等级设备试验，以保证电压设备能够正常运行。

就500kv 电容式电压互感器而言，它的预试时间为三年，在停电的状态下，第一节上端通过地刀接地，如果在这样的条件下，拆除上端的接线，就会导致实际操作受到严重的影响，因此，为了能够在实践过程中避规安全问题，对各项工作开展都会采取不拆线的方式开展。

2 采用不拆线测试方法进行试验 首先，把第二节下端接地，把第一节的下端接进HV9001高压线，然后使用反接法将其测出电容量；其二，把HV9001高压线在第一个下端接上，并且在第二节下端上接入信号线，通过正确的正接法把第二节电容器的电容量与介损测量出来； 其三，当第二节上端接地进入接地状态后，把高压线接到第二节的下端，通过反接法的方式去对第二节和第三节进行并联，从而就量相应的电容量与介损测出。

高压电表性能测试与精度评估方法研究随着电力行业的快速发展，高压电表在电力系统的运行中扮演着重要的角色。

为了确保高压电表的准确可靠，需要对其性能进行测试和评估。

本文将研究高压电表的性能测试方法和精度评估方法，并探讨其可行性和应用场景。

1. 高压电表性能测试方法高压电表性能测试是指通过实验方法对高压电表进行各项性能指标的测定，以评价其性能是否符合要求。

下面是几种常用的高压电表性能测试方法：1.1 精度测试精度是评价高压电表性能的关键指标之一。

精度测试可以通过与标准表对比、使用稳定信号源等方法进行。

测试时需要根据实际需求选择合适的测试电压和电流，使用标准表与待测试高压电表进行比对，计算出其误差值。

1.2 反应时间测试高压电表的反应时间是指从输入信号发生变化到电表显示数值稳定所需的时间。

反应时间测试可以通过外部信号源产生不同的电压或电流变化，观察高压电表的数值变化情况，以评估其反应速度。

1.3 温度漂移测试温度漂移指的是在不同温度下，高压电表的测量准确度是否受到影响。

温度漂移测试需要将高压电表暴露在不同温度环境中，检测其输出数值的变化，以评估其测量准确度随温度变化的情况。

1.4 抗干扰性能测试高压电表在电力系统中经常遇到各种干扰信号，如电磁干扰、电力谐波等。

抗干扰性能测试可以通过给高压电表施加不同干扰信号，观察其输出是否受到干扰，以评估其抗干扰能力。

2. 高压电表精度评估方法高压电表的精度评估是指对其测量结果与实际值之间的差异进行评估，以确定其测量误差范围。

下面是几种常用的高压电表精度评估方法：2.1 绝对误差法绝对误差法是最常用的一种精度评估方法。

它通过比较高压电表测量结果与已知的实际值，计算出其测量误差的绝对值。

绝对误差可以用来评估高压电表的整体测量准确度。

2.2 相对误差法相对误差法是一种相对评价方法，它通过计算测量结果与实际值之间的相对误差，以评估高压电表的相对准确度。

相对误差可以用来比较不同高压电表之间的精度差异。
