高压并联电容使用说明

高压并联电容器装置规范书一．电容器巡视检查第一条正常巡视周期为每小时巡检一次；每周夜间熄灯巡视一次。

第二条特殊巡视周期（一）环境温度超过规定温度时应采用降温措施，并应每半小时巡视一次；（二）设备投入运行后旳72h内，每半小时巡视一次。

（三）电容器断路器故障跳闸应立即对电容器旳断路器、保护装置、电容器、电抗器、放电线圈、电缆等设备全面检查；（四）系统接地，谐振异常运行时，应增长巡视次数；（五）重要节假日或按上级指示增长巡视次数；（六）每月结合运行分析进行一次鉴定性旳巡视。

第三条正常巡视项目及原则第四条特殊巡视项目及原则二设备运行规定和操作程序第五条电力电容器容许在额定电压±5%波动范围内长期近行。

电力电容器过电压倍数及运行持续时间如下规定执行，尽量防止在高于额定电压下运行。

第六条运行中旳电抗器室温度不应超过35℃，不低于-25℃。

当室温超过35℃时，干式三相重电抗器线圈表面温度不应超过85℃，单独安装不应超过75℃。

第七条电容器组电缆在触面旳表面状况。

停电超过一种星期不满一种月旳电缆，在重新投入运行前，应用摇表测量绝缘电阻。

电力电容器容许在不超过额定电流旳30%状况下长期运行。

三相不平衡电流不应超过±5%。

第八条电力电容器运行室温度最高不容许超过40℃，外壳温度不容许超过50℃。

第九条电力电容器组必须有可靠旳放电装置，并且正常投入运行。

高压电容器断电后在5s内应将50伏如下。

第十条电力电前，除各项试验合格并按一般巡视项目检查外，还应检查放电回路，保护回路、完好。

构架式电容器装置每只电容器应编号，在上部三分之一处贴45℃～50℃试温蜡片。

在额定电压下合闸冲击三次，每次合闸间隔时间5分钟，应将电容器残留电压放完时方可进行下次合闸。

第十一条装设自动投切装置旳电容器组，应有防止保护跳闸时误投入电容器装置旳闭锁回路，并应设置操作解除控制开关。

第十二条电容器熔断器熔丝旳额定电流不不不小于电容器额定电流旳1.43倍选择。

高压并联电容器的接线方式及故障保护措施摘要：随着电网规模越来越大，对无功补偿装置的需求量也越来越大，并联电容器是重要的无功补偿装置，经济性以及实用性都很轻，所以当前普遍应用在电网建设中。

要想确保充分发挥并联电容器的重要作用，必须要采取有效的接线方式，而且强化故障保护，减少并联电容器故障出现几率，确保电网供电质量符合有关标准要求。

基于此，本文主要介绍了高压并联电容器的接线方式，而且分析了高压并联电容器的故障保护措施，希望可以为有需要的人提供参考意见。

关键词：高压并联电容器；接线；故障；保护高压并联电容器的接线方式有很多，比如：中性点不接地的单星形以及双星形接线等等，该接线方式能够对故障电流进行有效控制，将降低电容器箱壳爆炸着火出现几率，尽可能将故障的几率控制在最小化，而且防止故障扩大。

此接线方式也可以便于应用不同形式的保护方式。

应该根据接线方式，采取有效的故障保护措施，保证故障保护是非常有效的，减少故障剂量率，而且减少故障的危害。

因此，研究高压并联电容器的接线方式及故障保护措施是非常有必要的，也是至关重要的。

一、高压并联电容器的接线方式选择高压并联电容器接线方式，为了保证接线方式的合理性，必须要认真考虑所有因素，保证选择接线方式的合理性。

比如：结合电容器额定电压以及单台电容器数量等多种因素。

现阶段，普遍应用的接线方式有两种，一种是三角形接线，二是星形接线[1]。

比如：就三角形接线方式来讲，通常适合在小容量电容器组中应用，而且该接线方法重点在工厂企业变电所中押运员。

此接线方式可以将因三倍次谐波电流产生的影响彻底消除。

然而该接线方式也有缺陷，比如：如果电容器组存在全击穿短路的情况，容易造成故障电流能量加大，很有可能造成电容器油箱出现爆裂，带来严重的危害。

就星形接线方式来讲，完全不同于三角形接线方式，在发生相同的情况时，一般来说，故障电流低于额定电流，所以故障电流的能量很小，能够防止事故扩大。

由此不难发现，相对于三角形接线而言，星形接线相当可靠，所以该接线方式应用相当普遍。

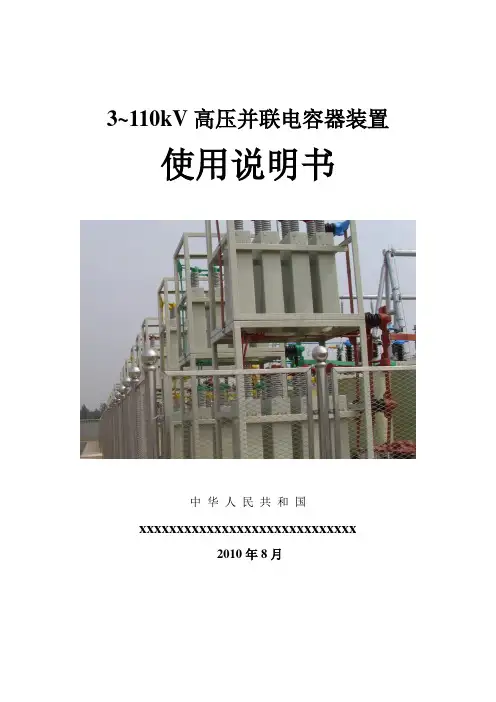

3~110kV高压并联电容器装置使用说明书中华人民共和国xxxxxxxxxxxxxxxxxxxxxxxxxxxxx2010年8月说明本说明书的内容符合GB 50227-2008《并联电容器装置设计规范》和国家及行业其它标准的要求。

目录一、概述 (1)二、使用环境 (1)三、结构简介 (2)四、技术参数和性能 (3)五、装置的保护 (6)六、包装、运输和储存 (7)七、安装 (7)八、运行前的调整和试验 (8)九、运行、巡视和检修 (9)十、安全规程 (9)十一、备品备件和资料 (10)十二、订货须知 (10)十三、典型电容器装置接线保护方式一次原理图 (10)一、概述1.用途：TBB型高压并联电容器装置（以下简称装置），主要用于3~ 110kV，频率为50Hz的三相交流电力系统中，用以提高功率因数，调整网络电压，降低线路损耗，改善供电质量，提高供配电设备的使用效率的容性无功补偿装置。

2.装置的型号及其意义：保护方式：K 开口三角零序电压保护L 中性点不平衡电流保护C 电压差动保护Q 桥式不平衡电流保护接线方式：A 单星型接线B 双星型接线kvar）kvar）kV）S手动D电动Z自动（固定式不标）并联补偿成套装置装置的保护方式通常与电容器组的接线方式有关系，一般的有AK、AC、AQ和BC、BL之分。

3.执行标准GB 50227 并联电容器装置设计规范GB/T 11024 标称电压1kV以上交流电力系统用并联电容器GB 10229 电抗器GB 311.1 高压输变电设备的绝缘配合GB 50060 3～110kV高压配电装置设计规范JB/T 7111 高压并联电容器装置JB/T 5346 串联电抗器DL/T 604 高压并联电容器装置订货技术条件DL/T 840 高压并联电容器使用技术条件其它现行国家标准。

二、使用环境1.装置用于户内或户外；2.安装运行地区的海拔高度不超过1000m（特殊地域或地区可商定）；3.周围空气温度为-40℃～+45℃（特殊环境可商定）；4.空气相对湿度不大于85%（20℃时）；5.无有害气体及蒸汽，无导电性或爆炸性尘埃等；6.安装场所应无剧烈的机械振动和颠簸；7.抗震设防烈度8度。

5. 主要技术性能指标5.1 电容偏差5.1.1 装置实际电容与额定电容之差在额定电容的0～+5%范围内。

5.1.2 装置任何两线路端子之间，其电容的最大值与最小值之比不超过1.02。

5.2 电感偏差5.2.1 在额定电流下，其电抗值的容许偏差为0～+5％。

5.2.2 每相电抗值不超过三相平均值的±2％。

5.3 绝缘水平装置额定电压一次电路1min 工频耐受电压(方均根值)一次电路冲击耐受电压[(1.2～5)/50μs 峰值]二次电路1min 工频耐受电压(方均根值)610353242956075200222单位：kV 表15.4 过负载能力5.4.1稳态过电压 工频过电压U N 最大持续时间说明1.101.151.201.30长期每24h 中30min 5min 1min指长期过电压的最高值不超过1.10U N 系统电压的调整与波动轻负载时电压升高轻负载时电压升高表26. 结构和工作原理6.1 该装置为柜式结构或框架式结构，可以手动投切电容器组，又可配以电压无功自动控制器对电容器组实行自动投切。

6.2 柜式结构装置由进线隔离开关柜、串联电抗器柜、并联电容器柜以及连接的母线组成。

电容器柜可根据补偿容量大小和设置的方案确定柜的数量，一般由多个柜组成。

柜体采用优质冷轧钢板折弯焊接或敷铝锌板折弯拼装而成。

柜体防护等级要求达到IP20。

6.3 结构布局：当单台电容器额定容量为30～100千乏时，所构成的电容器组为三层（单）双排结构，当额定容量为100千乏以上者为二层(单)双排结构，当额定容量为200千乏以上者为单层(单)双排结构。

其外形结构视图详见图1～图8。

5.4.2 稳态过电流：能在方均根值不超过1.1×1.3下长期运行。

5.4.3 用不重击穿的开关投切电容器时可能发生第一个峰值不大于2 2倍施加电压(方均根值)，持续时间不大于1/2周波的过渡过电压。

相应的过渡过电流峰值可能达到100I N ，在这种情况下，允许每年操作1000次。

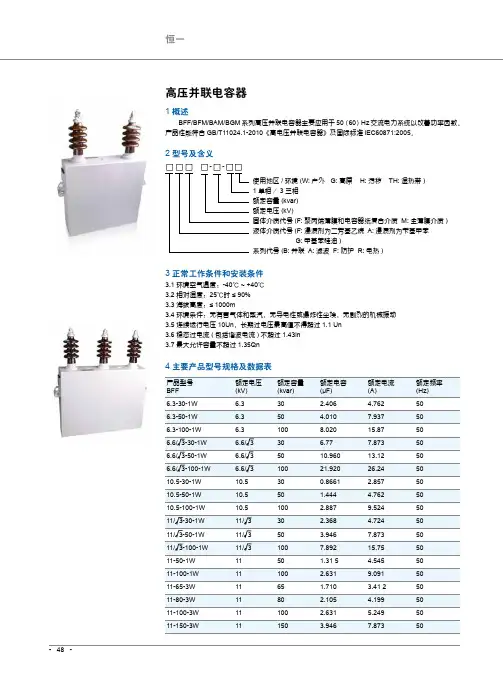

- 48 -恒一1概述3正常工作条件和安装条件3.1环境空气温度：-40℃~ +40℃3.2相对湿度：25℃时 ≤90%3.3海拔高度：≤1000m3.4环境条件：无有害气体和蒸汽，无导电性或爆炸性尘埃，无剧烈的机械振动3.5连续运行电压10Un ，长期过电压最高值不得超过1.1 Un 3.6稳态过电流(包括谐波电流)不超过1.43ln 3.7最大允许容量不超过1.35Qn高压并联电容器BFF/BFM/BAM/BGM 系列高压并联电容器主要应用于50（60）Hz 交流电力系统以改善功率因数。

产品性能符合GB/T11024.1-2010《高电压并联电容器》及国际标准lEC60871:2005。

2型号及含义使用地区/环境(W:户外 G:高原 H:污秽 TH:湿热带)1单相／3三相额定容量(kvar)额定电压(kV)固体介质代号(F:聚丙烯薄膜和电容器纸复合介质 M:全薄膜介质)液体介质代号(F:浸渍剂为二芳基乙烷 A:浸渍剂为苄基甲苯 G:甲基苯硅油)系列代号(B:并联 A:滤波 F:防护 R:电热)--4主要产品型号规格及数据表- 49 -不断超越的电容器专家AFM 系列高压滤波电容器FFM 系列高压防护电容器RFM 系列高压电热电容器BFMH 系列高压集合式并联电容器5订货须知1概述1概述1概述1概述2订货须知5.1用户须提供产品额定电压、额定容量等参数。

5.2用户尽量提供使用场所的一些特征。

1.1我公司生产额定电压0.4~25kV 、额定频率50（60）Hz 、额定容量30~500kvar 的高压滤波电容器。

1.1我公司生产额定电压6.6/ 3、 10.5/ 3、13.8/ 3、15.75/ 3、 18/ 3、 21/ 3、 35/ 3 kV ；额定频率50（60）Hz ；额定电容1、1.5、2.2、3、4.7、6.8及这一基本系列中的值乘以10-1/10-2所得到的值（µF ）的高压防护电容器。

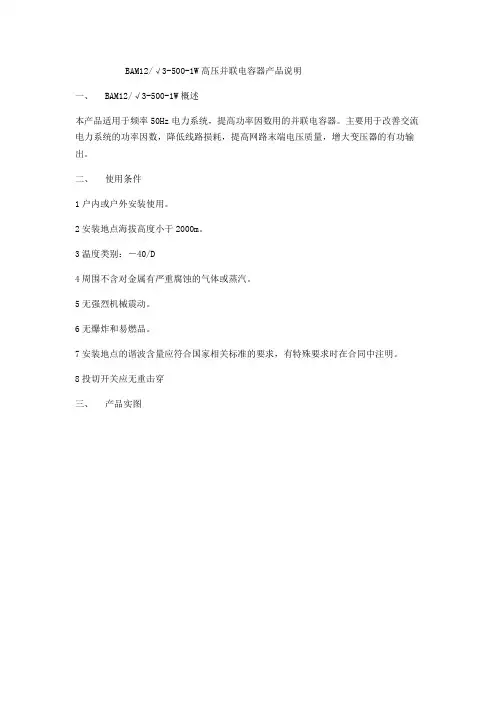

BAM12/√3-500-1W高压并联电容器产品说明一、BAM12/√3-500-1W概述本产品适用于频率50Hz电力系统，提高功率因数用的并联电容器。

主要用于改善交流电力系统的功率因数，降低线路损耗，提高网路末端电压质量，增大变压器的有功输出。

二、使用条件1户内或户外安装使用。

2安装地点海拔高度小于2000m。

3温度类别：－40/D4周围不含对金属有严重腐蚀的气体或蒸汽。

5无强烈机械震动。

6无爆炸和易燃品。

7安装地点的谐波含量应符合国家相关标准的要求，有特殊要求时在合同中注明。

8投切开关应无重击穿三、产品实图四、关于运输储存1电容器必须装在包装箱内才能运输，但在保证连接螺栓不松动，电容器不受较大冲击扭曲的情况下，电容器也可安装在柜体中运输，但必须拆去连接线。

2搬运时电容器应处于直立位置，即套管向上，严禁提拿套管进行搬运。

3电容器要直立存放，存放区应无直接热源，应无腐蚀性气体。

五、验收情况说明1验证铭牌是否与合同相符，外观是否完整，是否有渗漏油现象。

2在有条件时，推荐进行下列试验。

用相对误差不大于3％的测量方法测量电容，应与铭牌相符。

极对壳工频耐压试验时，市价电压为75％出厂试验电压或更低，时间1min。

五、安装1户内使用时应通风良好。

户外安装时，应尽量使电容器的小面朝太阳直射时间较长的方向。

2电容器可安装在构架上，为保证通风良好，每层电容器间距应不小于50mm。

排距应不小于150mm。

电容器底部距地面户内产品应不小于200mm，户外产品应不小于300mm。

装置底部至屋顶净距应不小于1000mm。

3每相有两台以上电容器并联时，电容器各相电容量应尽量搭配平衡，三相容差应不超过1％，每相有两串以上时，应使每串联段的电容尽可能的相等，串段间偏差不大于％。

4电容器的电气连接必须使用软连接，连接应采用两个扳手上下卡紧的办法进行，旋紧扭矩应不大于40N·M。

电容器的布置应使铭牌向外，便于工作人员检查。

KYTBB 型高压并联电容器补偿装置一、概述高压并联电容器补偿装置适用于频率50Hz ，电压等级为6～35kV 的三相交流电力系统，用于提高系统功率因数、滤除谐波、改善电网质量、降低变压器及线路损耗、提供输电线路的送电能力、充分发挥输变电设备的经济效益。

装置具有成套通用化，结构简凑，安装维护方便，运行可靠，费用低等特点，因此特别适用于变电站集中补偿及用电设备的各种就地补偿。

二、产品选型例如：KYTBBL10-3600/200-AKW ， KY ：企业代号； TBB ：并联补偿装置； L ：带滤波功能； 10：额定电压10kV ；3000：装置额定容量为3000kVar ； 200：单台电容器200kvar ； A ：单星形接线； K ：开口三角电压保护； W ：装置为户外；KYTBB /-W表户外(户内不标)-保护方式：K-开口三角电压 C-差压L：中性点不平衡电流 Q：桥式不平衡电流一次接线方式：A-单星形 B-双星形单台电容器容量（kvar）装置额定容量（kvar）L-带滤波功能；无-补偿型并联补偿装置企业代号装置额定电压（kV）三、执行标准1、GB/T11024/.1-2001 并联电容器第一部分：总则、性能、试验和定额安全要求安装和运行导则2、DL/T 840-2003 高压并联电容器使用技术条件3、GB50227-2008 高压并联电容器装置设计规范4、DL/T 604-2009 高压并联电容器装置使用技术条件5、JB/T 7111-1993 高压并联电容器装置6、GB311 -1997 高压输变电设备的绝缘配合四、技术参数五、装置的一次主接线图六、装置的典型一次保护接线方式并补装置常用的一次接线方式有图A～图D所示的几种图A单星形开口三角电压保护图B双星形中性点电流不平衡保护图C单星形相电压差动保护图D桥式差电流不平衡保护以上几种接线方式应用范围各有不同：图A、B多用于单组容量不太大的地方，图C、D则用于单组容量较大的地方，特别是D，单组容量很大时，应优先选用这种接线方式。

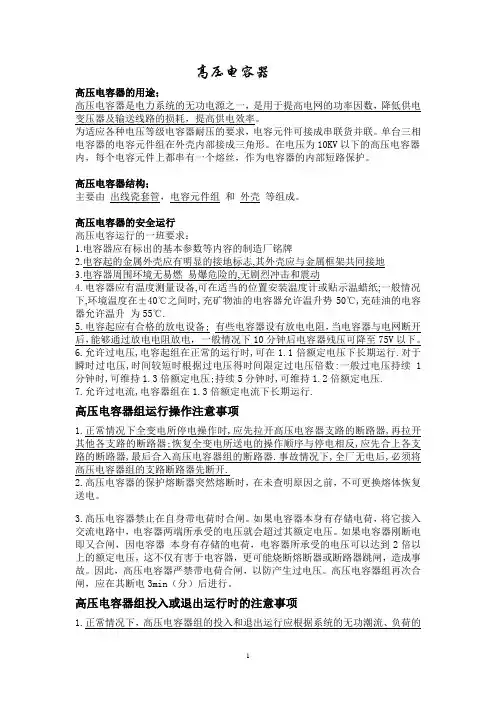

高压电容器高压电容器的用途；高压电容器是电力系统的无功电源之一，是用于提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率。

为适应各种电压等级电容器耐压的要求，电容元件可接成串联货并联。

单台三相电容器的电容元件组在外壳内部接成三角形。

在电压为10KV以下的高压电容器内，每个电容元件上都串有一个熔丝，作为电容器的内部短路保护。

高压电容器结构；主要由出线瓷套管，电容元件组和外壳等组成。

高压电容器的安全运行高压电容运行的一班要求：1.电容器应有标出的基本参数等内容的制造厂铭牌2.电容起的金属外壳应有明显的接地标志,其外壳应与金属框架共同接地3.电容器周围环境无易燃易爆危险的,无剧烈冲击和震动4.电容器应有温度测量设备,可在适当的位置安装温度计或贴示温蜡纸;一般情况下,环境温度在±40℃之间时,充矿物油的电容器允许温升势50℃,充硅油的电容器允许温升为55℃.5.电容起应有合格的放电设备; 有些电容器设有放电电阻，当电容器与电网断开后，能够通过放电电阻放电，一般情况下10分钟后电容器残压可降至75V以下。

6.允许过电压,电容起组在正常的运行时,可在1.1倍额定电压下长期运行.对于瞬时过电压,时间较短时根据过电压得时间限定过电压倍数:一般过电压持续1分钟时,可维持1.3倍额定电压;持续5分钟时,可维持1.2倍额定电压.7.允许过电流,电容器组在1.3倍额定电流下长期运行.高压电容器组运行操作注意事项1.正常情况下全变电所停电操作时,应先拉开高压电容器支路的断路器,再拉开其他各支路的断路器;恢复全变电所送电的操作顺序与停电相反,应先合上各支路的断路器,最后合入高压电容器组的断路器.事故情况下,全厂无电后,必须将高压电容器组的支路断路器先断开.2.高压电容器的保护熔断器突然熔断时，在未查明原因之前，不可更换熔体恢复送电。

3.高压电容器禁止在自身带电荷时合闸。

如果电容器本身有存储电荷，将它接入交流电路中，电容器两端所承受的电压就会超过其额定电压。

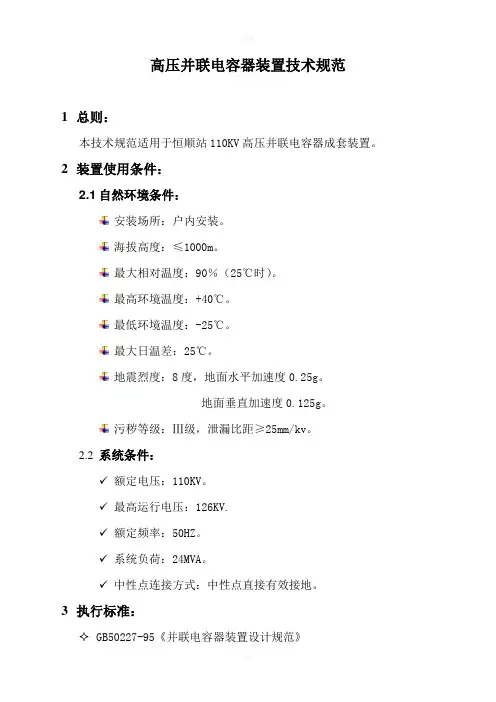

高压并联电容器装置技术规范1总则：本技术规范适用于恒顺站110KV高压并联电容器成套装置。

2装置使用条件：2.1 自然环境条件：安装场所：户内安装。

海拔高度：≤1000m。

最大相对温度：90％（25℃时）。

最高环境温度：+40℃。

最低环境温度：-25℃。

最大日温差：25℃。

地震烈度：8度，地面水平加速度0.25g。

地面垂直加速度0.125g。

污秽等级：Ⅲ级，泄漏比距≥25mm/kv。

2.2系统条件：✓额定电压：110KV。

✓最高运行电压：126KV.✓额定频率：50HZ。

✓系统负荷：24MVA。

✓中性点连接方式：中性点直接有效接地。

3执行标准：✧GB50227-95《并联电容器装置设计规范》✧GB/T11024.1-2001《标称电压1KV以上交流电力系统用并联电容器第1部分：总则—性能、试验和额定值—安全要求—安装导则》。

✧GB/T11024.2-2001《标称电压1KV以上交流电力系统用并联电容器第2部分：耐久性试验》。

✧GB/T11024.3-2001《标称电压1KV以上交流电力系统用并联电容器第3部分：并联电容器和并联电容器组的保护》。

✧GB/T14549-93《电能质量、公用电网谐波》✧GB11032-2000《交流无间隙金属氧化物避雷器》✧GB10229-88《电抗器》。

4技术要求：4.1 分组及补偿要求：补偿装置分为两组，装机容量分别为60MVar和30MVar，配套电抗器电抗率为12％，60MVar固定投入组，30MVar为根据负荷及电压情况调节投切组，实际总补偿容量不超过80MVar。

4.2 保持要求：电容器组主断路器（1TDL）保护装置用西门子7SJ635保护功能有三相一段时限速断。

三相一段定时过流，欠压/过压保护，两段零序过流保护。

两分支电容器不平衡电流保护装置6万容量组选用西门子7SJ635，3万容量组选用美国SEL公司的SEL-351A，提供6路不平衡电流保护。

主断路器1DL和分断路器2DL操作回路装ROB-12提供两个断路桥操作回路，自保持、防跳、压力闭锁等功能及PT切换，开关就地/远方操作。

高压并联电容器运行维护规定1．总则：1.1 本标准适用于变电所10kV、35kV并联电容器的运行、维护与管理。

1.2 调度、变电值班员，有关生产、技术领导和专职技术人员要熟知本规定。

2．电容器组的运行2.1是容器的投运与切除，应根据调度命令或有关规定进行。

2.2电容器的自动投功装置的自动投切方式及定值，按调度命令整定。

2.3 电容器最高运行电压不得超过其额定电压的1.1倍。

2.4 电容器最大运行电流不应超过其额定电流1.3倍。

2.5 电容器组的三相电流之差不超过5%，当超过时应查明原因，并采取相应措施。

2.6 高温季节，应注意电容器室的通风，避免电容器在高压（高于额定值）和高气温同时出现时运行。

2.7 电容器的运行电压或电流用油箱表面温度超过其规定值时应及时汇报调度，采取措施或退出运行。

2.8 新安装的电容器组或长期停用又重新启用的电容器组除交接试验或检测必须合格外，在正式投运关，应进行冲击合闸三次，每次间隔时间不少于5分钟。

2.9 电容器组切除后再次合闸，其间隔时间一般不少于5分钟，对于装有并联电阻的开关一般每次操作间隔不得少于15分钟。

2.10 电容器投入运行后要监视电压和电流值,并作好记录。

2.11 当电容器组在运行中个别熔丝熔断，但开关尚未跳闸，仍可继续运行，待停电后一并进行处理。

2.12 接有电容器组母线失压时，其电容器开关应断开，恢复送电时，应先合出线开并，待负荷恢复后再合电容器组开关。

3．电容器组的检查维护。

3.1 对电容器组附属设备必须按照电气预防性试验待规程要求进行试验。

3.2 对电容器组的巡视，每天不得少于三次。

巡视中应注意电容器有无鼓肚及渗漏油，贴于电容器上的示温蜡片不应熔化，套管有无闪络痕迹及放电现象，接头部位应无发热迹象，放电、通风装置是否正常工作，并做好巡视记录。

3.3在电容器装置上进行维护工作，除按照《电业安全工作规程》的规定安全措施外，还应对电容器每台进行放电。

3.4 电容器组成应定期停电维修，室内安装的电容器组，每年至少一次，半露天、户外式的电容器组每半年至少一次，配电线路上安装的电容器可与线路停电维修一并进行，其维修内容如下：3.4.1 清扫套管理外壳及构架（必要时进行涂漆防腐），检查电容器有鼓肚和渗漏油，并进行处理。

高压并联电力电容器说明书无锡全心电力电容器有限公司WUXI TRASING POWER CAPACITOR CO.， LTD.1概述1.1本说明书适用于频率50Ｈｚ交流电力系统用并联电容器（以下简称电容器），该种电容器主要用来提高电网功率因数，降低线损，改善电压质量，充分发挥发电、供电设备的效率。

1.2电容器有ＢＦＭ型、ＢＡＭ型等系列，其型号意义如下：□□□△□––□––□△┃┃┃┃┃┃┃┗━━尾注号┃┃┃┃┃┃┗━━━━━第三特征号┃┃┃┃┃┗━━━━━━━第二特征号┃┃┃┃┗━━━━━━━━━第一特征号┃┃┃┗━━━━━━━━━━━━━设计代号┃┃┗━━━━━━━━━━━━━━━━固体介质代号┃┗━━━━━━━━━━━━━━━━━━液体介质代号┗━━━━━━━━━━━━━━━━━━━━系列代号例如：（1）ＢAＭ10.5－50－1（2）ＢAＭＲ11－100－3Ｗ（3）ＢＡＭr11／3－334－1ｗｈ1.2.1系列代号Ｂ－并联电容器。

1.2.2液体介质代号Ｆ－二芳基乙烷，Ａ－苄基甲苯、苯基乙苯基乙烷。

1.2.3固体介质代号Ｍ－全膜介质。

1.2.4设计代号Ｒ－放电电阻，ｒ－内熔丝1.2.5第一特征号（额定电压）10.5－额定电压10.5kV，11––额定电压11kV。

1.2.6第二特征号（额定容量）50－额定容量50kvar，334––额定容量334kvar。

1.2.7第三特征号（相数）1－单相，3－三相。

1.2.8尾注号Ｗ－户外式，ｈ－横放，无尾注号表示户内式。

2主要性能指标2.1电容器安装运行地区环境温度范围为－40℃～＋45℃，其中ＢＦM 型电容器为－25℃～＋45℃，ＢAM型电容器为－40℃～＋45℃。

海拔高度不超过1000米。

对安装地点海拔高度超过1000米的电容器，订货时应特别加以说明。

2.2电容器的主要技术数据和外形尺寸见附表和图1~3。

2.3电容器极间介质应能承受下列二种试验电压之一，历时10Ｓ。

高压并联电容器在线监测1.电容器故障分析（1）瓷套管及外壳渗漏油电容器是全密封的电气设备，由于制造工艺、运输等原因，密封不良出现渗漏，导致套管内部受潮，绝缘电阻降低。

随着电容器运行电压、温度等变化，内部压力增加，渗漏油更为严重，使油面下降，元件上部容易受潮击穿而损坏。

（2）瓷绝缘表面放电闪络电容器在运行中缺乏定期清扫和维护，其瓷绝缘表面因污秽严重，在电网出现内、外过电压和系统谐振的情况下导致绝缘击穿，局部放电，造成瓷套管闪络破损，响声异常。

（3）外壳鼓肚当电容器内部元件发生故障击穿时，介质中将通过很大的故障电流，电流产生的电弧和高温使浸渍剂游离而分解产生大量气体，使得电容器的密封外壳内部压力增大，导致电容器的外壳膨胀鼓肚，这是运行中电容器故障的征兆，应及时处理，避免故障的漫延扩大。

（4）熔断器熔断电容器内部元件发生故障击穿，熔断器安装接触不良发热，以及熔断器的额定电流选择不当, 电容器合闸瞬间，由于电容器处于充电状态产生很大的冲击合闸涌流，涌流过大均能使熔断器熔断。

（5）电容器爆炸运行中电容器爆炸是一种恶性事故，当电容器内部元件故障击穿引起电容器极间贯性短路时，与其并联运行的其他电容器将对故障电容放电，如果注入电容器的能量大于外壳所能承受的爆破能量，则电容器爆炸，如果电弧点燃的液体介质溢流，还会造成火灾。

2.原因分析（1）电容器电容量变化电容器电容量出现微小变化是电容器事故前的最早征兆，表明熔丝已经切除了单个电容器。

（2）运行电压过高电容器介质上的额定工作场强比其它电器高25~30 倍，是高压敏感设备。

电力行标DL/T 840—2003 中规定为1.05倍额定电压。

电容器过压保护及VQC 均使用母线PT，不能直接测定电容器端电压及累计超出允许的幅值及持续时间。

（3）运行电流过高运行规程对三相电流的控制有两个指标，一是不超过额定电流的30%，二是三相不平衡电流不应超过±5%。

（4）电容器的绝缘变化电容器自身的介质损耗及其它发热元件引起本体温升，而温升又会反过来加大介质损耗，是一种恶性循环。

附件9高压并联电容器装置运行规范国家电网公司二○○五年三月目录第一章总则 (1)第二章引用标准 (1)第三章设备验收 (2)第四章设备运行维护项目、手段及要求 (3)第五章设备巡视检查项目、手段及要求 (5)第六章设备操作程序及注意事项 (6)第七章事故和故障处理预案 (7)第八章培训要求 (8)第九章技术管理 (9)高压并联电容器装置运行规范编制说明 (10)第一章总则第一条为了规范并联电容器的运行管理，使其达到标准化、制度化，保证设备安全、可靠和经济运行，特制定本规范。

第二条本规范是依据国家有关标准、规程、制度及《国家电网公司变电站管理规范》，并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。

第三条本规范对并联电容器运行管理中的验收、巡视和维护、缺陷管理、技术培训、技术管理等工作提出了具体要求。

第四条本规范适用于国家电网公司系统的6kV110kV并联电容器的运行管理工作。

第五条各网、省公司可根据本规范，结合本地区实际情况制定相应的实施细则。

第二章引用标准第六条以下为本规范引用的标准、规程和导则，但不限于此。

GB 6915-1986 高原电力电容器GB 3983.2-1989 高电压并联电容器GB 11025-1989 并联电容器用内部熔丝和内部过压力隔离器GB 15116.5-1994 交流高压熔断器并联电容器外保护用熔断器GB 50227-1995 并联电容器装置设计规范GBJ147-1990 电气装置安装工程高压电器施工及验收规范DL 402-1991 交流高压断路器订货技术条件DL 442-1991 高压并联电容器单台保护用熔断器订货技术条件DL 462-1992 高压并联电容器用串联电抗器订货技术条件DL/T 604-1996 高压并联电容器装置订货技术条件DL/T 628-1997 集合式高压并联电容器订货技术条件DL/T 653-1998 高压并联电容器用放电线圈订货技术条件DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则DL/T 840-2003 高压并联电容器使用技术条件JB/T 8958-1999 自愈式高电压并联电容器GB 50227-1995 并联电容器装置设计规范DL/T 840-2003 高压并联电容器使用技术条件国家电网生（2003）387号变电站管理规范（试行）国家电网公司生产输电（2003）95号《电力生产设备评估管理办法》国家电网公司《并联电容器技术标准》国家电网公司《并联电容器技术监督规定》国家电网公司《预防并联电容器事故措施》第三章设备验收第七条电容器在安装投运前及检修后，应进行以下检查：（一）套管导电杆应无弯曲或螺纹损坏；（二）引出线端连接用的螺母、垫圈应齐全；（三）外壳应无明显变形，外表无锈蚀，所有接缝不应有裂缝或渗油。
