并联电容器通用使用说明书西安西电电力电容器新样本

并联电容器无功补偿及其正确使用异步电动机的无功就地补偿技术，近些年来得到推广应用。

就地补偿方式的主要优点是：所需设备少，投资少，运行可靠，维护方便，特别对单机容量较大，运行时间长，距离电源较远的电动机更为适用。

它对减少企业电能损失，提高电压质量有重大意义。

采用并联电容器进行无功补偿，其主要作用是：1、补偿无功功率，提高功率因数；2、提高设备出力；3、降低功率损耗和电能损失；4、改善电压质量。

一般工矿企业要求功率因数必须大于0.9，为提高功率因数常采用变电所集中补偿和就地补偿或两者结合使用。

无功补偿容量按下式计算：Q=P（tgθ1—tgθ2），其中tgθ1、tgθ２为补偿前后的正切值，在补偿前后，由于有功功率不变，有功功率损耗值也无改变，但是，无功功率发生了变化，由Q降低为Q—Q C,故通过输、变配、用电设备有效电阻R时，有功功率的损耗由降低为ΔＰ2Q，所以并联电容器补偿的经济当量为K C=ΔＰ1Q—ΔＰ2Q=[Q2/U2*10-3—（Q-Q C）2/U2*R*10-3]/ Q C=（2Q- Q C）/ U2Q（2- Q C/Q）=ΔＰ1Q/Q（2- Q C/Q），可见采取并联电容器补偿的经济当量的大小取决于补偿容量与无功功率的比值。

并且还表明，K C与两个因素有关：一是与ΔＰ1Q/Q成正比，二是与（2- Q C/Q）成正比。

由于Q C可大可小，从自身效益和社会效益整体来考虑，多少合适，这是一个值得研究的问题。

（1）、当Q C《Q时，2- Q C/Q≈2，这种情况等于没有补偿，谈不上降低有功功率的损耗。

（2）、当Q C≈Ｑ时，2- Q C/Q≈1，这种情况等于全补偿，因负荷的变化，有时会出现过补偿，经济效益不一定很好。

因此选择合适的无功补偿容量，才能确定最佳功率因数，一般原则以稍高于功率因数标准为宜。

并联电容器在使用过程中要防止过负荷的产生一般说来，引起并联电容器过负荷的原因主要有三个方面：（1）、实际运行电压高于电容器额定电压；（2）、谐波电压引起的过电压；（3）、电容器容量的正偏差；引起第一个过负荷的原因是由于并联电容无功功率Q C=UI=U*U/X C=U2WC，可见，电容器无功出力与电压的平方成正比，运行电压太高，将使电容器无功出力大大增加，并使电容器温度升高，严重时使电容器发生热击穿。

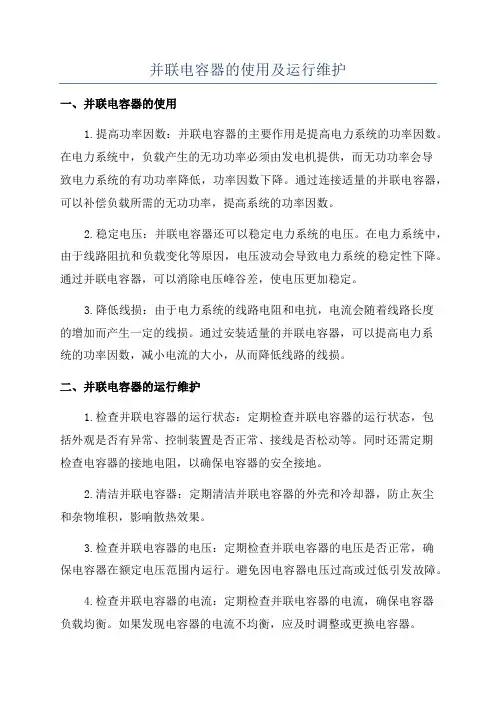

并联电容器的使用及运行维护一、并联电容器的使用1.提高功率因数：并联电容器的主要作用是提高电力系统的功率因数。

在电力系统中，负载产生的无功功率必须由发电机提供，而无功功率会导致电力系统的有功功率降低，功率因数下降。

通过连接适量的并联电容器，可以补偿负载所需的无功功率，提高系统的功率因数。

2.稳定电压：并联电容器还可以稳定电力系统的电压。

在电力系统中，由于线路阻抗和负载变化等原因，电压波动会导致电力系统的稳定性下降。

通过并联电容器，可以消除电压峰谷差，使电压更加稳定。

3.降低线损：由于电力系统的线路电阻和电抗，电流会随着线路长度的增加而产生一定的线损。

通过安装适量的并联电容器，可以提高电力系统的功率因数，减小电流的大小，从而降低线路的线损。

二、并联电容器的运行维护1.检查并联电容器的运行状态：定期检查并联电容器的运行状态，包括外观是否有异常、控制装置是否正常、接线是否松动等。

同时还需定期检查电容器的接地电阻，以确保电容器的安全接地。

2.清洁并联电容器：定期清洁并联电容器的外壳和冷却器，防止灰尘和杂物堆积，影响散热效果。

3.检查并联电容器的电压：定期检查并联电容器的电压是否正常，确保电容器在额定电压范围内运行。

避免因电容器电压过高或过低引发故障。

4.检查并联电容器的电流：定期检查并联电容器的电流，确保电容器负载均衡。

如果发现电容器的电流不均衡，应及时调整或更换电容器。

5.定期检查并联电容器的绝缘电阻：定期检查并联电容器的绝缘电阻，以确保电容器的绝缘性能良好。

可以使用绝缘电阻测试仪进行测试。

6.防止过电压和过电流：并联电容器在运行过程中要注意避免过电压和过电流的情况发生。

在负荷突然增加或电力系统故障时，应及时采取措施，避免并联电容器的过流和过压。

7.定期维护和保养：除了上述操作之外，还应定期进行维护和保养，并及时清理电容器的内部，更换老化的元件和防护装置。

总之，并联电容器的使用可以提高电力系统的功率因数、稳定电压和降低线损。

YF-ED-J4612可按资料类型定义编号并联电容器的使用及运行维护实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日并联电容器的使用及运行维护实用版提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。

下载后可以对文件进行定制修改，请根据实际需要调整使用。

电力电容器是电力系统中的无功补偿设备之一，它具有无噪音、消耗能量小、安装方便等优点，被广泛应用在10kV配电线路、变电站10kV母线及配电所400V母线中。

它安装在电力系统中，可以补偿无功功率，提高功率因数，从而提高设备出力，降低功率损耗和电能损失，并改善电压质量，所以在10kV配电线路、变电站10kV母线及配电所400V母线上应用较为普及。

在电力系统中多数采用并联电容器作为无功补偿设备。

一、电容器的安装要求(1)电容器分层安装时，一般不超过三层，层间不应加隔板。

电容器母线对上层构架的垂直距离不尖小于20cm，下层电容器的底部距地面应大于30cm。

(2)电容器构架间的水平距离不应小于0.5m，每台电容器之间的距离不应小于50cm，电容器的铭牌应面向通道。

(3)要求接地的电容器，其外壳应与金属构架共同接地。

(4)电容器应在适当部位设置温度计或贴示温蜡片，以便监视运行温度。

(5)电容器应装设相间及电容器内部元件故障的保护装置或熔断器；低压电容器组容量超过100kvar及以上者，可装设具有过电流脱扣器的空气自动断路器进行保护。

目录内容1、电容器名称和型号…………………………………………….….2、主要技术参数及主要技术性能指标……………………………..3、主要结构…………………………………………………………..4、吊运、验收、保存及安装………………………………………..5、使用前的试验……………………………………………………..6、保护………………………………………………………………..7、接通和断开………………………………………………………..8、电容器的放电……………………………………………………..9、使用中的维护保养及故障排除…………………………………10、电容器安装容量的确定…………………………………………..本说明书适用于频率50Hz或60Hz、额定电压1kV以上交流电力系统用并联电容器, 该种电容器主要为工频交流电力系统提供无功功率, 用来提高电网功率因数, 降低损耗, 改进电压质量, 充分发挥发电、供电设备的效率。

西安西电电力电容器有限责任公司( 以下简称西容公司) 高压并联电容器产品性能优良, 质量可靠。

电容器开发、设计、制造及试验严格执行IEC60871-1.1997国际电工委员会标准、 GB/T11024- 国家标准和DL/T840- 电力行业标准要求, 某些参数高于标准要求。

1电容器的名称和型号1.1电容器的名称—高压并联电容器1.2电容器型号表示方法其中—以大写的汉语拼音字母表示—以阿拉伯数字表示1.2.1系列代号:B—并联电容器1.2.2介质代号FM—二芳基乙烷(S油)或苯基乙苯基乙烷( PEPE油) 浸全膜介质AM—苄基甲苯( C101油) 浸全膜介质1.2.3第一特征号: 表示额定电压, 以kV为单位。

1.2.4第二特征号: 表示额定容量, 以kvar为单位。

1.2.5第三特征号: 表示相数: 1为单相, 3为三相( 内部星接) , 1×3W为单相连接, 三相独立。

1.2.6尾注号W—户外式电容器G—高原用电容器如BAM12-334-1W表示: 并联电容器, 苄基甲苯浸全膜介质, 额定电压12kV, 额定容量334kvar, 单相, 户外使用。

武汉华能阳光电气有限公司高压并联电容器资料1.概述高压并联电容器装置：主要由隔离开关、高压并联电容器、放电线圈、氧化锌避雷器、串联电抗器、支柱瓷瓶、联接母线、支架和围栏等组成本说明书适用于频率50赫兹交流电力系统提高功率因数用的并联电容器、波及装置。

2.用途使用环境条件安装地点海拔高度不超过1000m，超过1000m时应在合同中注明。

环境温度为-25℃~+40℃。

安装场所应无有害气体及蒸汽，应无导电性或爆炸性尘埃,应无剧烈的机械震动。

武汉华能阳光电气有限公司本公司生产的高压并联电容器成套装置，适用于6~35KV工频三相交流电力系统负荷，用以抑制电网谐波，改善工频电力系统的功率因数，降低线路损耗节约能源，优化电网的供电质量。

相对湿度≤90%。

电源电压变化-10%~+10%。

电源频率变化≤1%。

3. 主要技术性能✧功率因设计分组投切式。

✧符合DL/T604-1996标准，根据设计电容器组串有一定百分比的电抗器以降时的涌流并抑制谐波，如无特殊要求，一般串联电抗器的百分比为6%。

主接线方式：一般为单星形接线，若容量较大或有必要可按双星型接线。

✧主接线方式：35KV以上为电容器串接后再接成单星型或双星型。

✧电容器允许在不超期运行。

✧允许在由于电压升高及高次谐波引起的不超过1.3倍电容器额定电流下长期运行。

对于具有最大电容量正偏差的电容器，这个过电流倍数允许达到1.43倍。

✧装置可按要求设计有相应的二次保护及信号设施。

主要有：限时速断；过流；过压；不平衡电压等保护，单台电容器装有外熔断器，具有熔断保护。

装置中还设有：放电线圈、避雷器等安全保护装置。

✧武汉华能阳光电气有限公司4 电容器结构4.1电容器主要由外壳和芯子组成，外壳用薄钢板密封焊接制成,盖上焊有出线套筒，两侧壁上均焊有供安装调运的吊攀。

4.2电容器芯子由若干个元件和绝缘件组成，元件用聚丙烯薄膜与铝箔卷绕而成。

4.3电容器的内部电气联结一般为单相。

4.4内部装有放电电阻的电容器，可使电容器断开电源后的剩余电压在10min内由Un降至75V以下。

并联电容器的使用及运行维护范文一、引言电容器作为电气设备中常见的一种元件，广泛应用于交流电路中。

在并联电容器的使用和运行维护中，正确的使用和维护是保障其正常运行和延长使用寿命的关键。

二、并联电容器的使用1. 电容器的选型在选择并联电容器时，需要参考以下几个方面：（1）额定电压：应根据电路的额定电压选择适当的电容器，以保证安全运行。

（2）容量：根据电路的需求，选择合适的电容器容量。

（3）频率特性：电容器的频率特性对于电路的稳定性和性能有重要影响，在选择时应注意。

（4）寿命：考虑电容器的使用寿命和可靠性，选择具有较长寿命的产品。

2. 安装和连接并联电容器应安装在干燥、通风良好的环境中，避免阳光直射和高温环境。

安装时应注意以下几个方面：（1）机械固定：电容器应牢固地安装在支架或机壳上，避免受到外力的影响。

（2）连接方式：电容器的引线应使用合适的连接方式，如螺纹连接或焊接连接，以保证良好的连接效果。

（3）接地保护：为了防止电容器的漏电流对其他设备产生干扰，应对电容器进行接地保护。

3. 运行注意事项（1）电压监测：定期对并联电容器的工作电压进行监测，确保其不超过额定电压。

过高的电压会导致电容器损坏，甚至发生事故。

（2）温度监测：定期检测并联电容器的温度，确保其在允许范围内运行。

过高的温度会引起电容器的容量减小，降低使用寿命。

（3）保护装置：根据实际情况，添加合适的保护装置，如过电压保护、过温保护等，以防止电容器受到过大的电压或温度影响。

三、并联电容器的运行维护1. 清洁和绝缘性检查（1）清洁：定期对并联电容器进行清洁，避免灰尘和杂物的堆积，保持电容器表面干净。

（2）绝缘性检查：定期检查并联电容器的绝缘性能，如绝缘电阻和介质损耗因数，以确保其正常工作。

2. 定期检测和维护（1）电容器参数检测：定期对并联电容器的参数进行检测，包括电容值、容差、损耗因数等，以发现是否存在异常。

（2）电容器状态监测：定期对电容器的状态进行监测，包括电容器的电压、温度、振动等，以判断其是否正常工作。

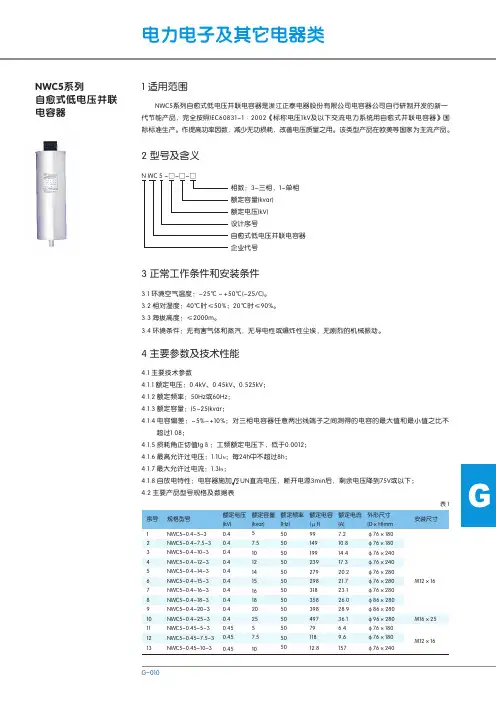

NWC5系列自愈式低电压并联电容器 NWC5系列自愈式低电压并联电容器是浙江正泰电器股份有限公司电容器公司自行研制开发的新一代节能产品，完全按照IEC60831-1∶2002《标称电压1kV及以下交流电力系统用自愈式并联电容器》国际标准生产。

作提高功率因数，减少无功损耗，改善电压质量之用。

该类型产品在欧美等国家为主流产品。

N WC 5 -□-□-□相数：3-三相，1-单相额定容量(kvar)额定电压(kV)设计序号自愈式低电压并联电容器企业代号3.1 环境空气温度：-25℃～+50℃(-25/C)。

3.2 相对湿度：40℃时≤50%；20℃时≤90%。

3.3 海拔高度：≤2000m。

3.4 环境条件：无有害气体和蒸汽，无导电性或爆炸性尘埃，无剧烈的机械振动。

4.1 主要技术参数4.1.1 额定电压：0.4kV、0.45kV、0.525kV；4.1.2 额定频率：50Hz或60Hz；4.1.3 额定容量：(5~25)kvar；4.1.4 电容偏差：-5%~+10%；对三相电容器任意两出线端子之间测得的电容的最大值和最小值之比不超过1.08；4.1.5 损耗角正切值tgδ：工频额定电压下，低于0.0012；4.1.6 最高允许过电压：1.1U N；每24h中不超过8h；4.1.7 最大允许过电流：1.3I N；4.1.8 自放电特性：电容器施加 UN直流电压，断开电源3min后，剩余电压降到75V或以下；24.2 主要产品型号规格及数据表1 适用范围2 型号及含义3 正常工作条件和安装条件4 主要参数及技术性能规格型号NWC5-0.4-5-3NWC5-0.4-7.5-3NWC5-0.4-10-3NWC5-0.4-12-3NWC5-0.4-14-3NWC5-0.4-15-3NWC5-0.4-16-3NWC5-0.4-18-3NWC5-0.4-20-3NWC5-0.4-25-3NWC5-0.45-5-3NWC5-0.45-7.5-3NWC5-0.45-10-3序号12345678910111213额定电压(kV)0.40.40.40.40.40.40.40.40.40.40.450.450.45额定容量(kvar)57.5101214151618202557.510额定频率(Hz)50505050505050505050505050表 1安装尺寸M12×16M16×25M12×16额定电容(μF)991491992392792983183583984977911812.8额定电流(A)7.210.814.417.320.221.723.126.028.936.16.49.6157外形尺寸(D×H)mmφ76×180φ76×180φ76×240φ76×240φ76×280φ76×280φ76×280φ86×280φ86×280φ96×280φ76×180φ76×180φ76×240G规格型号NWC5-0.45-12-3NWC5-0.45-14-3NWC5-0.45-15-3NWC5-0.45-16-3NWC5-0.45-18-3NWC5-0.45-20-3NWC5-0.45-25-3NWC5-0.525-5-3NWC5-0.525-7.5-3NWC5-0.525-10-3NWC5-0.525-12-3NWC5-0.525-14-3NWC5-0.525-15-3NWC5-0.525-16-3NWC5-0.525-18-3NWC5-0.525-20-3NWC5-0.525-25-3序号1415161718192021222324252627282930额定电压(kV)0.450.450.450.450.450.450.450.5250.5250.5250.5250.5250.5250.5250.5250.5250.525额定容量(kvar)1214151618202557.51012141516182025额定频率(Hz)5050505050505050505050505050505050续表 1安装尺寸M12×16M12×16M16×25M16×25M12×16额定电容(μF)1892202362522833143935887115139162173185208231289额定电流(A)15.418.019.220.523.125.732.15.58.211.013.215.416.517.619.822.027.5外形尺寸(D×H)mm φ76×240φ76×280φ76×280φ76×280φ86×280φ86×280φ96×280φ76×180φ76×180φ76×240φ76×240φ76×280φ76×280φ76×280φ86×280φ86×280φ96×2805.1 主要特点：5.1.1 使用安全：本产品是采用圆柱形铝拉伸壳体，这种结构具有较强的保护功能，消除了爆炸、渗漏之 危害，安全、环保。

自愈式低压并联电容器使用说明书苏州工业园区苏容电气有限公司2022年3月一、概述本说明书适用于供50Hz或60Hz交流电力系统提高功率因数用的自愈式低电压并联电容器。

1.自愈式低压并联电容器内部由数个单独的元件经适当的电气连接而成，元件采用聚丙烯金属化薄膜为介质。

2.产品采用密闭的铁质或铝质外壳作封装，在上部有引出接线端子及接地柱。

3.产品内部设有过压力保护装置，当内部元件发生故障时会产生气体，使内部压力增大，当超过规定压力时压力保护装置动作，自动切断电源，确保用电安全。

4.本产品内部填充电容专用微晶蜡或软性树脂，常温下为固态。

二、型号说明三、技术参数1. 海拔高度不超过2000米。

2. 使用周围环境温度-25℃~55℃。

3. 容量值范围-5%~+10%4. 损耗值tag(δ)%：20℃时＜0.1%5. 绝缘性能：极对外壳3000V 或2倍UN+2000V 10S6. 耐压性能：极间额定电压×2.15倍10S7. 保护特性：内置压力保护装置保护8. 放电特性：内置放电电阻，切离电源1分钟，放电至50V以下9. 本产品符合GB/T 12747《标称电压1000V及以下交流电力系统用自愈式并联电容器》技术要求。

表一四、产品尺寸及重量常规产品详细信息扫描下方二维码进入我司公众号查看《附件1：常规方形自愈式低压并联电容器尺寸及重量》、《附件2：常规圆柱形低压自愈式并联电容器尺寸及重量》，非标产品咨询我司业务员确认。

五、接线示意图1.方形电容器接线示意图：2.圆柱形电容器接线示意图：六、运行及保护1.每台电容器前端必须配有单台熔断器保护。

2.电容柜体须配有进风口及散热风扇，确保电容柜内通风散热。

3.在有谐波场合须在电容器前端配套电抗器，避免谐波对电容器造成寿命影响。

4.电容器投切时有很大的浪涌电流，会对电容器本身及电网造成冲击，建议选用复合开关或可控硅投切开关作通断投切。

5.电容器运行时应在防雨、雪、潮湿的房间内，室内不许有腐蚀性气体、尘埃和蒸汽。

电容式电压互感器通用使用说明书西安西电电力电容器有限责任公司前言本使用说明书适用于35～750kV范围内各种型号、规格的电容式电压互感器。

用户在验收和使用产品前，请仔细阅读本使用说明书的全部内容，根据有关要求正确试验和使用产品，对使用说明书内容有不明之处需要询问或产品运行中存在问题，请及时与我公司联系。

西安西电电力电容器有限责任公司地址：陕西省西安市西郊桃园路北口10号邮编：710082电话：（029）84221496 84226325传真：（029）842418691.产品用途电容式电压互感器（Capacitor V oltage Transformer，简称CVT）在电力系统中的主要用途为：1)用于电能计量和电压测量。

2)用于继电保护、自动控制、同期检定。

3)作为电容分压器的耦合电容器可用于载波通信系统。

2. 产品型号CVT的额定电压（即系统的额定相电压），单位为kVCVT的额定电容量，单位为μFH──耐污秽型产品G──用于高原地区的产品（海拔2000m以上的地区）F──用于中性点非有效接地系统例：TYD66/3-0.02FH即表示该CVT用于中性点非有效接地的66kV电力系统，其电容分压器额定电容值为0.02μF，可用于污秽等级为“Ⅲ级”的地区。

3.适用标准GB/T 4703-2007《电容式电压互感器》GB/T 19749-2005《耦合电容器及电容分压器》IEC60044-5-2004《电容式电压互感器》IEC60358-1990《耦合电容器及电容分压器》4.使用环境条件(1)安装运行场所：户内或户外。

(2)环境温度-40～+45℃。

超过者按双方协议。

(3)风速：不超过150km/h。

(4)海拔：不超过2000m。

超过2000m时按双方协议。

(5)覆冰厚度：不超过10mm。

(6)污秽等级：普通型为I级(爬电比距≥17mm/kV)，防污型为Ⅲ级(爬电比距≥25mm/kV)或Ⅳ级(爬电比距≥31mm/kV)。

山东陵城区恒盛35kV变电站新建工程10kV 并联电容器组成套装置招标文件（技术规范通用部分）2016年07月济南目录1 总则2 使用条件3 技术参数和要求4 试验5 供货范围6 供方在投标时应提供的资料7 技术资料和图纸交付进度8 标志、包装、贮存和运输9 技术服务与设计联络1 总则1.1本规范书适用于10kV并联电容器组成套装置，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。

本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。

不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。

1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要标准如下:GB 4208-2008 外壳防护等级(IP代码)GB 1984-2003 高压交流断路器GB 2706-1999 交流高压电器动、热稳定试验方法GB/T 11024.1-2001 标称电压1kV以上交流电力系统用并联电容器第1部分：总则性能、试验和定额安全要求安装和运行导则GB/T 11024.2-2001 标称电压1kV以上交流电力系统用并联电容器第2部分：耐久性试验GB/T 11024.4-2001 标称电压1kV以上交流电力系统用并联电容器第4部分: 内部熔丝GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T5582-1993 高压电力设备外绝缘污秽等级GB 50060-1992 3～110kV高压配电装置设计规范GB 15116.5-1994 交流高压熔断器并联电容器外保护用熔断器GB 50227-1995 并联电容器装置设计规范GB/T 6916-1997 湿热带电力电容器GB/T 16927.2～GB/T 16927.6-1997 高电压试验技术GB.311.1—1997 高压输变电设备的绝缘配合GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T 402-2007 交流高压断路器订货技术条件DL 442-1991 高压并联电容器单台保护用熔断器订货技术条件DL 462-1992 高压并联电容器用串联电抗器订货技术条件DL 5014-1992 330～500kV变电所无功补偿装置设计技术规定DL/T 604-1996 高压并联电容器装置订货技术条件DL/T 653-1998 高压并联电容器用放电线圈订货技术条件DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则DL/T 840-2003 高压并联电容器使用技术条件JB 5346-1998 串联电抗器ZBK48003-1987 并联电容器电气试验规范GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆－防护涂料体系对钢结构的防腐蚀保护Q/GXD 126.01-2006 电力设备交接和预防性试验规程（广西电网公司企业标准）上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

高压并联电容器装置说明书高压并联电容器装置说明书一．概述产品适用范围与用途TBB型高压并联电容器装置（以下简称装置），主要用于3~ 110kV，频率为50Hz的三相交流电力系统中，用以提高功率因数，调整网络电压，降低线路损耗，改善供电质量，提高供配电设备的使用效率的容性无功补偿装置。

型号、规格及外形尺寸型号说明装置的保护方式通常与电容器组的接线方式有关系，一般的有AK、AC、AQ和BC、BL之分。

执行标准GB 50227 标称电压1kV以上交流电力系统用并联电容器GB 10229 电抗器GB 高压输变电设备的绝缘配合GB 50060 3～110kV高压配电装置设计规范JB/T 5346 串联电抗器JB/T 7111 高压并联电容器装置DL/T 840 高压并联电容器使用技术条件其它现行国家标准。

DL/T 604 高压并联电容器装置订货技术条件产品规格与外形尺寸常用的产品规格与柜体外形尺寸如表1~5所示。

装置的外形和基础的示意图分如图1、图2所示。

产品规格与外形尺寸注：以下尺寸仅供参考，实际尺寸根据用户情况而定。

以单台电容额定电压11/3kV表格 1 卧式-阻尼电抗后置单位：mm表格 2 卧式-阻尼电抗前置单位：mm表格 3 立式-阻尼电抗后置单位：mm表格 4 卧式-铁芯电抗后置单位：mm表格 5 立式-铁芯电抗后置单位：mm图1 装置外形图图2 装置基础图使用环境条件1.装置用于户内或户外；2.安装运行地区的海拔高度不超过1000m（特殊地域或地区可商定）；3.周围空气温度为-40℃～+45℃（特殊环境可商定）；4.空气相对湿度不大于85%（20℃时）；5.无有害气体及蒸汽，无导电性或爆炸性尘埃等；6.安装场所应无剧烈的机械振动和颠簸；7.抗震设防烈度8度。

工作条件装置的连续运行电压为,且能在表6所规定的稳态过电压运行相应时间。

表6 稳态过电压装置能在方均根值不超过×(In为电容器组额定电流)的电流下连续运行。

电容使用说明电容器是一种储能组件，具有“隔直通交，阴低频通高频”的特性，人们为了认识和鉴别不同电路中的电容器，根据其在线路中的作用而给它起了许多名称，了解这些名称和作用，对读图是垫脚有帮助的。

下面介绍一些常用名称的含义。

1、滤波电容它并接在电路正负极之间，把电路中无用的交流电流去掉，一般采用大容量电解电容器，也有采用其他固定电容器的。

2、退耦电容并接于电路正负极之间，可防止电路通过电源内阻形成的正反馈通路而引起的寄生振荡。

3 、耦合电容连接于信号源和信号处理电路或两级放大器之间，用以隔断直流电，让交流电或脉动信号通过，使相信的放大器直流工作点互不影响。

4、旁路电容并接在电阻两端或由某点直接跨接至共享电信为交直流信号中的交流或脉动信号设置一条通路，避免交流成分在通过电阻时产生压降。

5、中和电容连接于三极管基极与集电极之间，用于克服三极管极间电容而引起的自激振荡。

6、槽路电容（调谐电容）连接于谐振电路或振荡电路线圈两端的电容。

7、垫整电容在电路在能使振荡信号的频率范围减小，而且显着提高低频端振荡频率的电容，它是与槽路主电容串联的。

8、补偿电容在振荡电路中，能使振荡信号的频率范围得到扩大的电容，它与主电容并联起辅助作用。

9、逆程电容并接在行输出管集电极与发射极之间，用来产生行扫描锯齿波逆程的电容。

10、自举升压电容利用其储能来提升电路由某的电位，使其电位值高于为该点供电的电源电压。

11、“S”校正电容串接于偏转线圈回路中，用于校正两边延伸失真。

12、稳频电容在振荡电路中，用来稳定振荡频率的电容。

13、定时电容在RC定时电路中与电阻R串联共同决定时间长短的电容。

14、降压限流电容串接于交流电路中用于它对交流电的容抗进行分压限流。

15、缩短电容这种电容是在UHF高频头中为了缩短振荡电感的长度而串接的电容。

16、克拉泼电容在电容三点式振荡电路中，串接在振荡电感线圈的电容，为了水运晶体管结电容的影响，提高频率稳定性。

AAM型滤波电容器使用说明书银湖电气本说明书适用于频率50赫兹交流电力系统提高功率因数用的并联电容器〔以下简称电容器〕1、产品型号命名及表示意义户外式〔户式不用字母表示〕相数〔1表示单相，3表示三相〕〔千乏，kvar〕〔千伏，kV〕［F表示二芳基乙烷，A表示苄基甲苯］例如：AFM11/√3—100—1W。

表示：滤波电容器，二芳基乙烷浸渍全膜介质，额定电压为11/√3千伏，额定容量为100千乏，单相，户外式。

2、构造2.1 电容器由箱壳和芯子组成，箱壳用薄钢板密封焊接制成。

箱壳盖上焊有出线瓷套，箱壁两侧焊有供安装用的吊攀，一侧吊攀上装有接地螺栓。

2.2 电容器芯子由假设干个元件和绝缘件迭压组成。

元件用电容器膜作为介质，铝箔作极板卷制组成。

为适应各种电压，在芯子中元件接成并联或串联，根据用户需要可在电容器部装有放电电阻。

3.15千伏及以上的电容器每台可配备单独的外装熔断器。

3、技术数据3.1 所有系列电容器装置于普通气候条件，在环境温度-50℃～+55℃，海拔高度不超过1000米的地区使用。

3.2 电容器的实测电容与额定值的偏差不超过标准值的+10%～-5%。

3.3 电容器在工频交流的额定电压下，温度为20℃时的损耗角正切〔tgδ〕值应符合表1。

凡部装有放电电阻的电容器损耗角正切值允许增大0.0001。

3.4 电容器及电容器元件的工频稳态过电压和相应的运行时间应符合表2。

为了延长电容器的使用寿命，电容器应经常维持在不超过额定电压下运行。

3.5 电容器应能承受第一个峰值电压不超过2√2U n持续1/2周波的过渡过电压。

3.6 电容器允许在由于电压升高及高次谐波引起的不超过1.3I n的稳态过电流下长期运行。

对于电容量有最大正偏差的电容器，这种过电流允许到达1.37I。

为了延长电容器的使用寿命，n电容器应维持在额定电流下运行。

3.7 电容器应能承受100倍电容器额定电流的涌流冲击，每年这样的涌流冲击不超过1000次，其中假设干次是在电容器部温度低于0℃与下限温度之间发生的。

高压并联电力电容器说明书无锡全心电力电容器有限公司WUXI TRASING POWER CAPACITOR CO.， LTD.1概述1.1本说明书适用于频率50Ｈｚ交流电力系统用并联电容器（以下简称电容器），该种电容器主要用来提高电网功率因数，降低线损，改善电压质量，充分发挥发电、供电设备的效率。

1.2电容器有ＢＦＭ型、ＢＡＭ型等系列，其型号意义如下：□□□△□––□––□△┃┃┃┃┃┃┃┗━━尾注号┃┃┃┃┃┃┗━━━━━第三特征号┃┃┃┃┃┗━━━━━━━第二特征号┃┃┃┃┗━━━━━━━━━第一特征号┃┃┃┗━━━━━━━━━━━━━设计代号┃┃┗━━━━━━━━━━━━━━━━固体介质代号┃┗━━━━━━━━━━━━━━━━━━液体介质代号┗━━━━━━━━━━━━━━━━━━━━系列代号例如：（1）ＢAＭ10.5－50－1（2）ＢAＭＲ11－100－3Ｗ（3）ＢＡＭr11／3－334－1ｗｈ1.2.1系列代号Ｂ－并联电容器。

1.2.2液体介质代号Ｆ－二芳基乙烷，Ａ－苄基甲苯、苯基乙苯基乙烷。

1.2.3固体介质代号Ｍ－全膜介质。

1.2.4设计代号Ｒ－放电电阻，ｒ－内熔丝1.2.5第一特征号（额定电压）10.5－额定电压10.5kV，11––额定电压11kV。

1.2.6第二特征号（额定容量）50－额定容量50kvar，334––额定容量334kvar。

1.2.7第三特征号（相数）1－单相，3－三相。

1.2.8尾注号Ｗ－户外式，ｈ－横放，无尾注号表示户内式。

2主要性能指标2.1电容器安装运行地区环境温度范围为－40℃～＋45℃，其中ＢＦM 型电容器为－25℃～＋45℃，ＢAM型电容器为－40℃～＋45℃。

海拔高度不超过1000米。

对安装地点海拔高度超过1000米的电容器，订货时应特别加以说明。

2.2电容器的主要技术数据和外形尺寸见附表和图1~3。

2.3电容器极间介质应能承受下列二种试验电压之一，历时10Ｓ。

并联电容器无功补偿及其正确使用什么是无功补偿？在电力系统中，有功电能是可以被转化为机械能、热能等有用工作的能量，而无功电能则不能被直接利用。

无功电能在电力系统中依旧承担着重要的作用，它可以代表充电电能和放电电能之间的相互影响和传递。

因此，无功电能的调节就显得至关重要。

而无功补偿则是调节无功电能的重要手段之一。

何时需要补偿无功？在电力系统正常运行的过程中，当出现电力设备过载、谐波扰动等情况时，会导致电力系统的无功功率发生变化。

这时就需要在电力系统中引入无功补偿器，来维持系统的正常运行。

并联电容器的无功补偿并联电容器是常用的无功补偿器之一。

在电力系统中，引入并联电容器时，可以让电容器吸收系统中的富余的电能，将其转化为电场能量，以达到补偿无功功率的目的。

并联电容器是以电容器为基础的无功补偿器之一。

但在使用时需要注意以下几点，才能达到最佳的补偿效果。

1.和并联电感器一起使用由于电力系统中有许多的电感器，例如电机、变压器等等，这些电感器也会对无功功率产生一定的影响。

而并联电容器可以被用于补偿这些电感器带来的无功功率，从而达到系统的无功功率补偿的目的。

2.正确匹配并联电容器的容值并联电容器的容值需要根据系统的实际情况进行匹配。

如果并联电容器的容值过大或过小，就会出现无功功率的波动。

当容值过大时，会导致电容器过负荷，同时可能引起电容器内部电压的过高，从而影响电容器的使用寿命。

而容值过小时，会导致无功功率的补偿效果不尽如人意。

3.避免电流过载在使用并联电容器时，需要注意其额定电流和容量的匹配关系。

如果电流过载，会导致电容器损坏或过热，进而影响电容器的使用寿命。

4.延长电容器的使用寿命为了延长电容器的使用寿命，需要在使用前和使用过程中注意以下几点：•保证电容器内部的温度不超过其额定温度范围•避免电容器受到强电场干扰•定期检查电容器是否有明显的损伤和老化无功补偿是电力系统中重要的一个环节，而并联电容器则是常见的无功补偿器之一。

049
BSMJ 圆柱式自愈式低电压并联电容器
圆柱式自愈式低电压并联电容器，主要用于低压电网提高功率因数，减少无功损耗，改善电压质量。

产品符合：GB/T12747.1 IEC60831-1标准。

产品概述
选型指南
主要技术参数
高可靠性能产品可承受3001n 以上浪涌冲击。

高安全性产品具有非常优秀的自愈性，铝外壳永不生锈，可触摸式接线端子，安全可靠， 顶盖拉断式防爆结构，更增加产品的安全性。

外置放电电阻，确保电容在断开电源后3分钟内端子间剩余电压降至50V 以下。

使电容安全 退出电网，确保安全。

体积小、重量轻、是方型、椭圆产品的2/3以下，易于安装。

□ □ □ □ 特点
外形及安装尺寸
050
051
BSMJ
圆柱式自愈式低电压并联电容器。

高电压并联电容器1 概述本说明书适用于频率50赫兹交流电力系统提高功率因数用的并联电容器。

电容器由芯子、外壳、出线瓷套等几部分构成，箱壁两侧焊有供安装用的吊攀，一侧吊攀装有接地螺栓。

电容器的芯子由若干个元件和绝缘件组成。

为适应各种电压，芯子由若干小元件并联后串联而成。

电容器内部装有放电电阻。

外壳由薄钢板成型焊接而成。

利用外壳的可挠进行油量补偿。

2 用途用来改善工频电力系统的功率因数，减少线路损耗，提高供电电压质量，增大变压器的输出容量。

3 特点采用内熔丝作为元件的第一道保护，动作可靠，运行安全。

用在3000kvar 以下的小容量电容器装置中，不需要再装设外熔断器。

采用苄基甲苯、聚丙烯薄膜作为绝缘介质，比特性小，体积小，有优异的电性能与电寿命。

特别是有优良的低温性能，适用于低温地区。

瓷瓶与外壳的密封采用先进的金属涂敷工艺，有优良的密封性能。

4 型号：型号符号的含义：B A M □ — □ — □ W户 外 式相 数额定容量（千乏）额定电压（千伏）固体介质：聚丙烯膜液体介质：苄基甲苯并联电容器F ：膜纸复合介质 M ：全膜介质 W ：烷基苯 C ：异丙基联苯 B ：二芳基乙烷 F ：二芳基乙烷 A ：苄基甲苯 5 技术数据5.1 主要参数5.1.1 额定电压：6.6/3 ，6.9/3，11/3，12/3，11，12 kV5.1.2 额定频率：50Hz5.1.3 额定容量：50，100，200，250，300，334 kvar ，特殊规格可协商5.1.5 损失角正切值：不大于0.00055.1.6 相数：单相或三相5.1.7 绝缘水平：35/75kV5.1.7 外型及安装尺寸：见图、见表5.1.8 重量：见表5.1.9 放电电阻：电容器内部装有内放电电阻，从电网断开后，端子上的电压在5分钟内可降到50伏以下。

5.1.10 电容偏差：-5～+10%。

5.1.11 三相电容器，最大电容量与最小电容量之比不大于1.01。
