轨道结构总结1. 引言轨道结构是建设和运营轨道交通系统中的重要组成部分。
它涉及到轨道的类型、布置方式、材料选择以及施工方法等一系列技术要点。
本文将对轨道结构进行总结，包括轨道类型、轨道材料、轨道布置和施工方法等内容。
2. 轨道类型轨道根据轨道线形的不同可以分为直线轨道、曲线轨道和过渡曲线轨道。
2.1 直线轨道直线轨道是最常见的轨道形式，用于直线路段，具有简单的布置方式和施工方法。
直线轨道主要有两种类型：单线轨道和复线轨道。
单线轨道适用于单向行车，而复线轨道适用于双向行车。
2.2 曲线轨道曲线轨道用于弯道处，可以实现铁路线路的转弯。
曲线轨道分为多种类型，包括圆曲线、缓曲线和短曲线等。
不同类型的曲线轨道适用于不同的运营要求。
2.3 过渡曲线轨道过渡曲线轨道用于连接直线轨道和曲线轨道之间的过渡段，能够平稳过渡列车在不同路况下的行驶状态，提高行车的平稳性和安全性。
3. 轨道材料轨道结构需要选择合适的材料进行施工。
目前常见的轨道材料主要有以下几种：3.1 钢轨钢轨是常用的轨道材料，具有良好的强度和耐磨性，并且易于施工和维修。
根据不同的使用要求，钢轨可以分为不同类型，如普通钢轨、短轨和特殊钢轨等。
3.2 混凝土轨道板混凝土轨道板是一种较为常见的轨道材料，具有良好的稳定性和抗压性能。
使用混凝土轨道板可以减少噪音和振动，提高列车的平稳性。
3.3 高分子材料轨道板高分子材料轨道板是一种新型的轨道材料，具有较好的耐磨性和耐腐蚀性。
使用高分子材料轨道板可以延长轨道的使用寿命，并减少维修成本。
4. 轨道布置轨道布置是指轨道在线路中的位置和布局方式。
合理的轨道布置可以确保列车的平稳行驶，并提高线路的通行能力和安全性。
4.1 单线轨道布置单线轨道的布置方式有多种，包括单线通行、单线换线和单线加权等。
根据实际需求和运营条件，选择合适的单线轨道布置方式。
4.2 复线轨道布置复线轨道的布置方式有两种：平行布置和重叠布置。
平行布置适用于宽轨距，可以提高线路的通行能力。
轨道专业的知识点总结一、轨道基础知识1. 轨道的定义和分类轨道是地面上的一条线或者是一个曲线，通常用于列车、有轨电车、地铁等轨道车辆的行驶。
根据用途和类型的不同，轨道可以分为铁路轨道、有轨电车轨道、地铁轨道等。
2. 轨道的结构轨道通常由铁轨、轨枕、道岔、轨道连接部分组成。
铁轨是轨道的主体部分，用于承受列车轮轴的荷载和传输列车的重量。
轨枕用于支撑铁轨，均匀分布列车的重量。
道岔用于连接不同轨道或者进行列车的转换。
3. 轨道的几何要求轨道的几何要求包括轨道的水平和垂直几何要求，以确保列车能够在轨道上平稳行驶。
水平几何要求涉及轨道的水平曲率和轨道的中心线偏差等。
垂直几何要求涉及轨道的高低点以及坡度等。
4. 轨道的轨距和轨道标准轨距是指轨道两条轨道之间心的水平距离，其标准值根据国家标准的不同而不同。
轨道标准是指轨道的设计和建造标准，包括铁轨的材质和规格、轨枕的材质和规格、道岔的设计和使用标准等。
5. 轨道的维护和检修轨道的维护和检修是保证轨道长期安全运行的关键环节。
包括轨道的检查、铁轨的磨整、轨枕的更换等工作。
同时，在轨道上的维修作业需要注意安全防护和交通管制。
二、轨道技术知识1. 轨道排列方式轨道的排列方式包括单线排列、双线排列、多线排列等。
不同的排列方式适用于不同的运输需求和场景。
2. 轨道车辆的技术要求轨道车辆的技术要求包括车辆的自重、车辆的载荷、车辆的速度等。
车辆的技术要求直接影响到轨道的设计和使用。
3. 轨道的车辆动力系统轨道车辆的动力系统包括内燃动力系统和电力动力系统。
内燃动力系统通常用于铁路运输，而电力动力系统通常用于有轨电车和地铁等城市轨道交通。
4. 轨道车辆的牵引系统牵引系统分为机械传动方式和电子牵引方式，不同的牵引方式适用于不同的车辆和运输需求。
5. 轨道信号系统轨道信号系统是保证列车安全运行的重要组成部分。
包括信号灯、道岔信号、列车位置检测系统等。
6. 轨道车辆的辅助系统轨道车辆的辅助系统包括空调系统、通风系统、防火系统等，这些系统保证了列车在运行过程中的乘客舒适和安全。
● 1.轨道结构自上而下由钢轨，轨枕，碎石道床或混凝土整体道床等力学性能不同的材料组成，钢轨之间用接头联结零件联结或焊接，钢轨和轨枕用扣件联结，在站场还有用于列车转换轨道的道岔。
轨道的结构特点是组合性散体性● 2.运营条件用行车速度，轴重和运量三个参数●钢轨作用：为车轮提供连续，平顺和阻力最小的滚动表面，引导列车运行；直接承受车轮巨大压力，并分布传递到轨枕；在电气化铁路或自动闭塞区段，兼作轨道电路（需要有足够强度和耐磨性，较高抗疲劳强度和冲击韧性，一定弹性，足够光滑顶面，良好可焊性，高速铁路钢轨的高平直度）● 3.钢轨类型：75，60，50，43kg/m，我国钢轨标准长度有25和12.5m，长定尺钢轨长度有50和100m● 4.钢轨“工”字形，由轨头，轨腰，轨底组成● 5.钢轨机械联接形式按相对于轨枕位置：悬空式，承垫式。
按两股钢轨接头相对位置：相对式，相错式。
我国一般采用相对悬空式。
● 6.预留轨缝条件：（1）当轨温达到当地最高轨温时，轨缝应大于等于0，使轨端不受挤压力，以防温度压力太大而胀轨跑道。
（2）当轨温达到当地最低轨温时，轨缝应小于或等于构造轨缝，使接头螺栓不受剪力，以防止接头螺栓拉弯或拉断。
●7.轨枕：横向轨枕，纵向轨枕，短枕（按构造和铺设方法分）一般区间的普通轨枕，用于道岔上的岔枕，用于无砟桥梁上的桥枕（按使用目的）木枕，混凝土枕，钢枕（按材质）混凝土枕有I,II,III型●8.扣件：足够扣压力，适当弹性，一定的轨距和水平调整量●9.扣件功用：长期有效的保持钢轨与轨枕的可靠联结，阻止钢轨相对于轨枕移动，并能在动力作用下充分发挥其缓冲减振性能，延缓轨道残余变形积累●10.道床：轨枕的基础，用于固定轨枕位置，防止轨枕纵、横向位移并把所承受的压力分布传递给路基或桥隧建筑物，同时起到排水作用●11.道床功能：（1）承受来自轨枕压力并均匀的传递到路基面（2）提供轨道的纵、横向阻力，保持轨道的稳定（3）提供轨道弹性，减缓和吸收轮轨的冲击和振动（4）提供良好的排水性能，以提高路基的承载能力，减少基床病害（5）便于轨道养护维修作业，校正线路的平纵断面●12.无咋轨道是指采用混凝土，沥青混合料等整体基础取代散粒碎石道床的轨道结构：其轨枕本身由混凝土浇灌而成，而路基也不用碎石，钢轨，轨枕直接铺设在混凝土路基上●13.CRTS 1型板式无砟轨道啊：由60kg/m钢轨，WJ-2型扣件，预制轨道板，CA砂浆层，钢筋混凝土底座组成，底座采用C40钢筋混凝土，凸型挡台，现浇道床●14.CRTSII型板式无咋轨道（1）轨道板下填充层-CA砂浆层（2）极限位方式-凸形挡台（3）板间纵连方式-不纵连●15.CRTSIII型板式轨道（1）板下U形筋（2）自密实混凝土（3）底座凹槽的限位方式●16.CRTSI型双块式无咋轨道，现浇道床●17.CRTSII型双块式无咋轨道：埋入式无咋轨道，区别于I型采用的施工工艺是先浇筑道床板混凝土，然后通过振动法将轨枕压入到混凝土中，直至达到精确的位置并适应ZPW-2000轨道铁路●18.轨道的几何形位包括：轨距，水平，轨向，高低，轨底坡●19.轨距：钢轨顶面下16mm处两股钢轨头部作用边之间的最小距离●20.游间：当轮对的一个车轮轮缘紧贴一股钢轨作用边时，另一个车轮轮缘与另一股钢轨作用边之间便形成一定的间隙，称为…●游间：对列车平稳性和轨道平稳性有重要影响，如果游间太小，就会增加行车阻力和钢轨及车轮的磨损，甚至可能卡住车轮、挤翻钢轨或导致爬轨，危及行车安全；如果游间过大，车辆运行时蛇行运动幅度越大，横向加速度越大，作用于钢轨上横向力越大，动能损失越大，轮轨间撞击越大，加剧轮轨磨耗和轨道变形，严重时引起脱轨和行车安全●21.水平指的是线路左右两股钢轨顶面的相对高差，一般用道尺测量●22.钢轨水平误差危害：（1）水平差，在一段相当长的距离内，一股钢轨的轨顶水平，较另一股始终高（2）三角坑，一段不太长的距离内，先是左股钢轨高，后是右股钢轨高（或相反）两最大水平误差点之间距离不足18m，对行车安全危害大，延长不足18m距离内出现水平差超过4mm的三角坑，就会出现车轮不能全部正常压紧钢轨的情况，甚至爬上钢轨，引起脱轨事故。

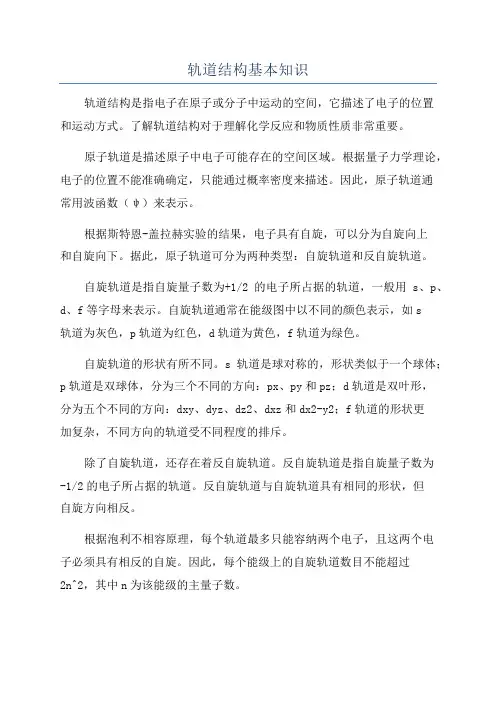

轨道结构基本知识轨道结构是指电子在原子或分子中运动的空间，它描述了电子的位置和运动方式。
